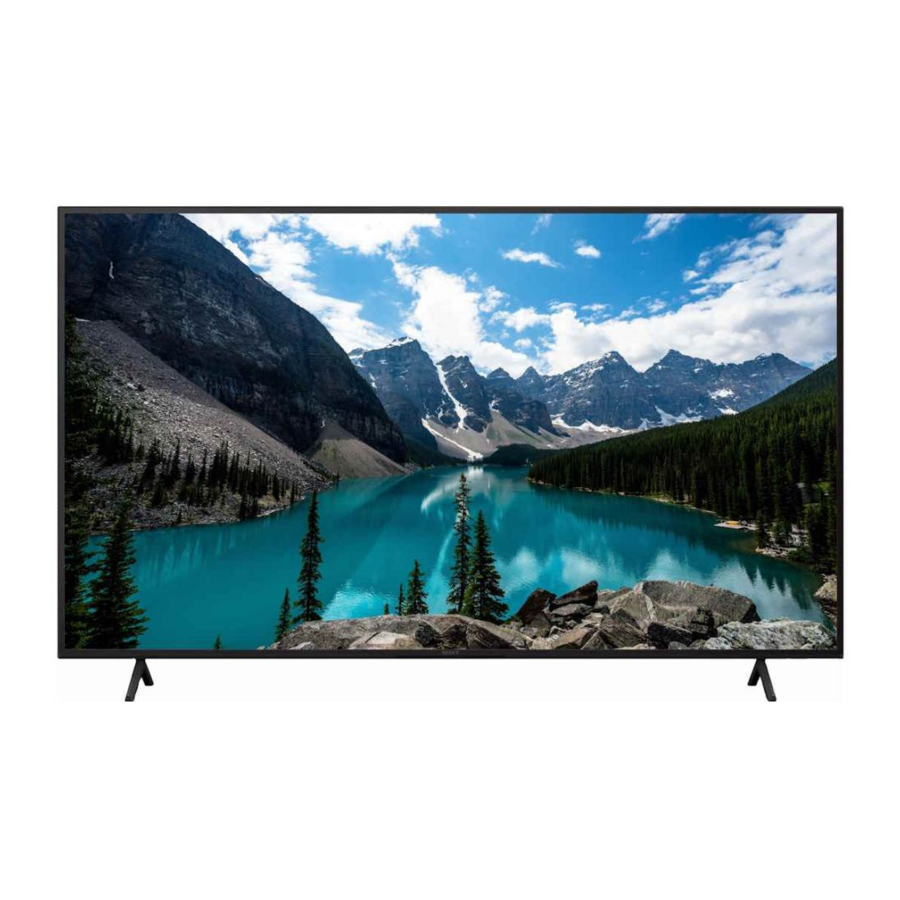

Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL kasutusjuhend

MUDELITE LOETELUD

TÖÖRIISTAD JA SEADMED

1. KAASAVÕETAVATE ESEMETE LOETELU

1. Kruvikeeraja (nt #2 Phillipsi kruvikeeraja).
2. Multimeeter.
3. ESD randmerihmad.
4. Metallist seib (tasane) või münt - tagakaane eemaldamiseks.
   Paksus: u 1,5 mm
   Läbimõõt: 20–25 mm (mähkige teibiga (P = 50 mm))
5. Joonlaud - tagakaane eemaldamiseks.
   Plastist või metallist joonlaud (metallist joonlaua puhul mähkige kriimustuste vältimiseks teibiga (P = 50 mm))
6. Teenindusjuhend

2. VALIKULISED SEADMED

1. Kruvikeeraja (nt #0 Phillipsi kruvikeeraja).
2. Osade salv lahtiste kruvide ja väikeste esemete jaoks.
3. Taskulamp.
4. Teenindusjuhend

Pinnale paigaldatavate osade / pistiku jaoks
Vaja on kuuma õhu tüüpi jootekolbi

LAHENDUSVAADE JA OSADE LOETELU 43"

TAGAKAAS

1. Eemaldage kruvi tagumiselt ja vahelduvvoolu kaanelt. (Kogus: 4)
   KRUVI, +PSW M5X14


2. Vabastage alumine konks (Kogus: 4)
   1. Vabastage korraga kaks konksu, mis on keskele kõige lähemal, et vältida tagasilukustumist.

   2. Leidke mõlemad konksud ja kasutage münti või šablooni nende vabastamiseks.


   3. Konksu asukoha leidmiseks saab kasutada peeglit.

   4. Mähkige münt teibiga. (55 mm x 25 mm)

   5. Mündi paksus on umbes 2 mm.
      Märkus: konksude asukoha kohta vaadake järgmist lehekülge
      = Alumine BC-raami konks


2. Alumine konksu asukoht.

3. Vabastage nurgakonks (Kogus: 2)

   1. Konksu vabastamisel tõmmake tagakaane nurka ja sisestage šabloon.

   2. Veenduge, et šabloon on tagasi tõmmatud.

   3. ÄRGE pöörake raamil, kui sisestate šablooni.

      Märkus:
      1. Joonlaud või šabloon nurgakonksu vabastamiseks.
      2. Mähkige joonlaud teibiga, et vältida kriimustusi
         =BC-tagakaane konks
4. Eemaldage vasaku külje konks. (Kogus: 4)
   1. Haarake käega tagakaant ja vabastage joonlaua või šablooni abil tagakaane ja raami konks

   2. Painutage tagakaant väljapoole, et vabastada. Toetage komplekti käega.


Märkus:
Tagumine šassii-tagakaane konks
Tagakaane-raami konks

5. Eemaldage parema külje konks. (Kogus: 3)

   1. Vabastage küljekonksud

   2. Tõmmake tagakaant külgmise pesa all, et vabastada konksud

   3. Jätkake ülejäänud küljekonksude vabastamist


Märkus:
Tagumine šassii-tagakaane konks
Tagakaane-raami konks
SJB konks

6. Vabastage ülemise rea konksud. (Kogus: 4)

   1. Kallutage tagakaant ja lükake vasakule või paremale küljele ülespoole.
   2. Tõstke tagakaas keskosast üles.

Konksu positsioneerimine.

• Asetage teler enne osade lahtivõtmist ja kokkupanekut stabiilsele, tasasele pinnale esikülg allapoole.
• ja varjutatud osad on ohutuse seisukohalt kriitilise tähtsusega. Asendage ainult määratud osanumbriga.
• Osad sisaldavad konfidentsiaalset teavet. Komponentide parandamisel ja/või asendamisel järgige rangelt juhiseid

\ (*) Osasid ei hoita laos, kuna neid on rutiinse hoolduse jaoks harva vaja. Nende komponentide tellimisel tuleks arvestada mõningase viivitusega.
\ Selles jaotises esitatud pildil võib olla väike erinevus tegelikest komplektidest.
\Osa kõrval olev viitenumber näitab lahtivõtmise järjestust.
\Enne lahtivõtmist eemaldage kruvid. Enne lahtivõtmist ühendage pistikud lahti

KOMPLEKTI OSADE LOETELU

VIITENR	OSANR	KIRJELDUS	MÄRKUSED
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Trükkplaat, sh kondensaatorid
10	1-009-799-31	GL11B-STAATILINE KONVERTER (TV)	Sisemine toiteallikas
12	1-016-899-11	LCD PANEEL (B43WQ1)	Vedelkristallkuvar

MUU OSA

	1-012-952-21	C7L AC TOITEJUHTME KOMPLEKTID (EL)	CEI (kaabel)
	1-012-956-11	C7L AC TOITEJUHTME KOMPLEKTID (ÜK)	UKA (kaabel)

PISTIK

LAHENDUSJOONIS JA DETAILIDE LOETELU 50"

TAGAKAAS

1. Eemaldage kruvi tagumiselt ja AC-kaaselt. (Kogus: 4)
   KRUVI, +PSW M5X14

2. Vabastage alumine konks (kogus: 6)
   1. Vabastage korraga kaks keskele kõige lähemal asuvat konksu, et vältida tagasilukustumist.

   2. Leidke mõlemad konksud ja kasutage nende vabastamiseks münti või rakist.


   3. Konksu asukoha leidmiseks võite kasutada peeglit.

   4. Mähi münt teibiga. (55 mm x 25 mm)

   5. Mündi paksus on umbes 2 mm.
      Märkus: konksude asukoha leiate järgmiselt lehelt
      = Btm BC-Bezel Hook (alumine BC-raami konks)


2. Alumise konksu asukoht.

3. Vabastage nurgakonks (kogus: 2)

   1. Konksu vabastamisel tõmmake tagakaane nurka ja sisestage rakis.

   2. Veenduge, et rakis on tagasi tõmmatud.

   3. ÄRGE pöörake raami peal, kui sisestate rakist.

      Märkus:
      1. Nurgakonksu vabastamiseks kasutage joonlauda või rakist.
      2. Kriimustuste vältimiseks mähkige joonlaud teibiga
         =BC-tagakaane konks

4. Eemaldage vasakpoolne konks. (Kogus: 5)
   1. Haarake käega tagakaant ja vabastage joonlaua või rakise abil tagakaane ja raami konks

   2. Painutage tagakaas konksu vabastamiseks väljapoole. Toetage komplekti käega.

      Märkus:
      Tagakorpuse-tagakaane konks
      Tagakaane-raami konks


5. Eemaldage parempoolne konks. (Kogus: 4)
   1. Vabastage külgmised konksud

   2. Tõmmake tagakaant külgmise pesa all, et konksud vabastada

   3. Jätkake ülejäänud külgmiste konksude vabastamist

      Märkus:
      Tagakorpuse-tagakaane konks
      Tagakaane-raami konks
      SJB konks


6. Vabastage ülemise rea konksud. (Kogus: 6)

   1. Kallutage tagakaant ja lükake vasakut või paremat külge ülespoole.
   2. Tõstke tagakaas keskelt ära.
      Konksude asetus.


• Enne osade lahtivõtmist ja kokkupanemist asetage teler stabiilsele tasasele pinnale esikülg allapoole.
• ja varjutatud osad on ohutuse seisukohast kriitilise tähtsusega. Asendage need ainult määratud osanumbriga.
• Osad sisaldavad konfidentsiaalset teavet. Komponentide parandamisel ja/või asendamisel järgige rangelt juhiseid

\ (*) Osasid ei hoita laos, kuna neid on rutiinse hoolduse jaoks harva vaja. Nende komponentide tellimisel tuleks arvestada mõningase viivitusega.
\ Selles jaotises esitatud pildil võib olla tegelikest komplektidest väike erinevus.
\ Osa kõrval olev viitenumber näitab lahtivõtmise järjestust.
\ Enne lahtivõtmist eemaldage kruvid. Enne lahtivõtmist eemaldage pistikud

KOMPLEKTI OSADE LOETELU

REF. NR	OSA NR	KIRJELDUS	MÄRKUSED
8	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Trükkplaat, sh kondensaatorid
10	1-010-536-41	GL16B-STATIC CONVERTER (TV)	Sisemine toiteallikas
12	1-016-900-11	LCD PANEL(B50WQ1)	Vedelkristallekraan

MUUD OSAD

1-012-952-21	C7L AC POWER CORD SETS (EU)	CEI (kaabel)
1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (kaabel)

PISTIK

LAHTIVÕTMISE JA EEMALDAMISE ETTEVAATUSABINÕUD 55"

TAGAKAAS

1. Eemaldage kruvi tagumiselt ja AC-kaaselt. (Kogus: 5)
   KRUVI, +PSW M5X14

2. Vabastage alumine konks (kogus: 6)
   1. Vabastage korraga kaks keskele kõige lähemal asuvat konksu, et vältida tagasilukustumist.

   2. Leidke mõlemad konksud ja kasutage nende vabastamiseks münti või rakist.


   3. Konksu asukoha leidmiseks võite kasutada peeglit.

   4. Mähi münt teibiga. (55 mm x 25 mm)

   5. Mündi paksus on umbes 2 mm.
      Märkus: konksude asukoha leiate järgmiselt lehelt
      = Btm BC-Bezel Hook (alumine BC-raami konks)


2. Alumise konksu asukoht.

3. Vabastage nurgakonks (kogus: 2)
   1. Konksu vabastamisel tõmmake tagakaane nurka ja sisestage rakis.

   2. Veenduge, et rakis on tagasi tõmmatud.

   3. ÄRGE pöörake raami peal, kui sisestate rakist.

      Märkus:
      1. Nurgakonksu vabastamiseks kasutage joonlauda või rakist.
      2. Kriimustuste vältimiseks mähkige joonlaud teibiga
         =BC-tagakaane konks

   4. Eemaldage vasakpoolne konks. (Kogus: 3)
      1. Haarake käega tagakaant ja vabastage joonlaua või rakise abil tagakaane ja raami konks
      2. Painutage tagakaas konksu vabastamiseks väljapoole. Toetage komplekti käega.
         Märkus:
         Tagakorpuse-tagakaane konks
         Tagakaane-raami konks
   5. Eemaldage parempoolne konks. (Kogus: 3)

      1. Vabastage külgmised konksud

      2. Tõmmake tagakaant külgmise pesa all, et konksud vabastada

      3. Jätkake ülejäänud külgmiste konksude vabastamist

         Märkus:
         Tagakorpuse-tagakaane konks
         Tagakaane-raami konks
         SJB konks
   6. Vabastage ülemise rea konksud. (Kogus: 6)

      1. Kallutage tagakaant ja lükake vasakut või paremat külge ülespoole.
      2. Tõstke tagakaas keskelt ära.
         Konksude asetus.


   LAHENDUSJOONIS JA DETAILIDE LOETELU 55"

   • Asetage teler enne osade lahtivõtmist ja kokkupanekut stabiilsele ja tasasele pinnale, esikülg allpool.
   • ja varjutatud osad on ohutuse seisukohalt kriitilise tähtsusega. Asendage ainult määratud osa numbriga.
   • Osad sisaldavad konfidentsiaalset teavet. Komponentide parandamisel ja/või asendamisel järgige rangelt juhiseid

   \ (*) Osasid laos ei ole, kuna neid läheb rutiinse hoolduse jaoks harva vaja. Nende komponentide tellimisel tuleks arvestada mõningaste viivitustega.
   \ Selles jaotises esitatud pildil võib olla tegelikest komplektidest väike erinevus.
   \ Osa kõrval olev viitenumber näitab lahtivõtmise järjestust.
   \ Enne lahtivõtmist eemaldage kruvid. Enne lahtivõtmist eemaldage pistikud


   KOMPLEKTI DETAILIDE LOETELU

   VIITENR	DETAILINUMBER	KIRJELDUS	MÄRKUSED
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Trükkplaat, sh kondensaatorid
   12	1-004-422-22	GL01B-STATIC CONVERTER (TV)	Sisemine toiteallikas
   14	1-016-901-11	LCD PANEL(B55WQ1)	Vedelkristallkuvar

   MUUD OSAD

   1-844-936-12	AC INLET CABLE	EL (2-osaline tüüp) [teleri pool]
   1-002-007-11	C17 AC CORD SET(SWISS)	EL (2-osaline tüüp) [vahelduvvoolu pistiku pool, Šveits] (kaabel)
   1-912-832-11	POWER-SUPPLY CORD SET(EU)	EL (2-osaline tüüp) [vahelduvvoolu pistiku pool, Euroopa] (kaabel)
   1-912-983-12	POWER-SUPPLY CORD (CONN.)	UKA (1-osaline tüüp)

   PISTIK


   VIITENR	DETAILINUMBER	KIRJELDUS	MÄRKUSED
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-501-33	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   LAHUTAMISE JA EEMALDAMISE ETTEVAATUSABINÕUD 65"

   TAGAKAAS

   1. Eemaldage kruvi tagumiselt ja vahelduvvoolu kaanelt. (Kogus: 5)
      KRUVI, +PSW M5X14

   2. Vabastage alumine konks (kogus: 8)
      1. Vabastage korraga kaks keskele kõige lähemal olevat konksu, et vältida tagasilukustumist.

      2. Leidke mõlemad konksud ja kasutage konksude vabastamiseks münti või rakist.

      3. Konksu asukoha leidmiseks võib kasutada peeglit.

      4. Mähkige münt teipi. (55 mm x 25 mm)

      5. Mündi paksus on ligikaudu 2 mm.
         Märkus: konksude asukoha leiate järgmiselt lehelt

         = alumine BC-raami konks

   2. Alumise konksu asukoht.

   3. Vabastage nurgakonks (kogus: 2)
      1. Konksu vabastamisel tõmmake tagakaane nurka ja sisestage rakis.

      2. Veenduge, et rakis on tagasi tõmmatud.

      3. ÄRGE pöörake rakise sisestamisel raamile.

         Märkus:
         1. Nurgakonksu vabastamiseks kasutage joonlauda või rakist.
         2. Kriimustuste vältimiseks mähkige joonlaud teibiga
            =BC-tagakaane konks

   4. Eemaldage vasakpoolne konks. (Kogus: 4)
      1. Haarake käega tagakaant ja vabastage joonlaua või rakise abil tagakaane ja raami konks

      2. Painutage tagakaant väljapoole, et see lahti haakida. Toetage komplekti käega.

         Märkus:
         Tagumine šassii-tagakaane konks
         Tagakaas-raami konks

   5. Eemaldage parempoolne konks. (Kogus: 4)
      1. Vabastage külgmised konksud

      2. Konksude vabastamiseks tõmmake tagakaant külgmise pesa all

      3. Jätkake ülejäänud külgmiste konksude vabastamist

         Märkus:
         Tagumine šassii-tagakaane konks
         Tagakaas-raami konks
         SJB konks

   6. Vabastage ülemise rea konksud. (Kogus: 7)

      1. Kallutage tagakaant ja lükake vasakut või paremat külge ülespoole.
      2. Tõstke tagakaas keskelt ära.
         Konksu asukoht.


   LAHENDUSJOONIS JA DETAILIDE LOETELU 65"

   • Asetage teler enne osade lahtivõtmist ja kokkupanekut stabiilsele ja tasasele pinnale, esikülg allpool.
   • ja varjutatud osad on ohutuse seisukohalt kriitilise tähtsusega. Asendage ainult määratud osa numbriga.
   • Osad sisaldavad konfidentsiaalset teavet. Komponentide parandamisel ja/või asendamisel järgige rangelt juhiseid

   \ (*) Osasid laos ei ole, kuna neid läheb rutiinse hoolduse jaoks harva vaja. Nende komponentide tellimisel tuleks arvestada mõningaste viivitustega.
   \ Selles jaotises esitatud pildil võib olla tegelikest komplektidest väike erinevus.
   \ Osa kõrval olev viitenumber näitab lahtivõtmise järjestust.
   \ Enne lahtivõtmist eemaldage kruvid. Enne lahtivõtmist eemaldage pistikud


   KOMPLEKTI DETAILIDE LOETELU

   VIITENR	DETAILINUMBER	KIRJELDUS	MÄRKUSED
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Trükkplaat, sh kondensaatorid
   12	1-004-423-61	GL02P-STATIC CONVERTER (TV)	Sisemine toiteallikas
   14	1-016-902-11	LCD PANEL(B65WQ1)	Vedelkristallkuvar

   MUUD OSAD

   1-012-952-21	C7L AC POWER CORD SETS (EU)	EL (kaabel)
   1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (kaabel)

   PISTIK


   VIITENR	DETAILINUMBER	KIRJELDUS	MÄRKUSED
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-513-34	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   LAHUTAMISE JA EEMALDAMISE HOIATUS 75"

   TAGAKAAS

   1. Eemaldage kruvi tagumiselt ja vahelduvvoolu kaanelt. (Kogus: 5)
      KRUVI, +PSW M5X14

   2. Vabastage alumine konks (Kogus: 8)
      1. Vabastage kaks keskosale lähimat konksu korraga, et vältida tagasilukustumist.

      2. Leidke mõlemad konksud ja kasutage lahtihaakimiseks münti või rakist.

      3. Konksu asukoha leidmiseks võite kasutada peeglit.

      4. Mähkige münt teipi. (55 mm x 25 mm)

      5. Mündi paksus on umbes 2 mm.


   Märkus: konksude asukoha leiate järgmiselt lehelt
   = Btm BC-Bezel Hook


   2. Alumise konksu asukoht.

   3. Vabastage nurgakonks (Kogus: 2)
      1. Konksu vabastamisel tõmmake tagakaane nurka ja sisestage rakis.

      2. Veenduge, et rakis on tagasi tõmmatud.

      3. ÄRGE pöörake rakise sisestamisel raami peal.

         Märkus:
         1. Nurga konksu vabastamiseks kasutage joonlauda või rakist.
         2. Kriimustuste vältimiseks mähkige joonlaud teibiga
            =BC-tagakaane konks

   4. Eemaldage vasakpoolne konks. (Kogus: 2)
      1. Haarake tagakaant käega ja vabastage joonlaua või rakise abil tagakaane ja raami konks

      2. Painutage tagakaant väljapoole, et see lahti haakida. Toetage komplekti käega.

         Märkus:
         Tagaraam-tagakaane konks
         Tagakaas-raami konks

   5. Eemaldage parempoolne konks. (Kogus: 2)
      1. Vabastage küljekonksud

      2. Konksude vabastamiseks tõmmake tagakaant külgmise pesa altpoolt

      3. Jätkake ülejäänud küljekonksude lahtihaakimisega

         Märkus:
         Tagaraam-tagakaane konks
         Tagakaas-raami konks
         SJB konks

   6. Vabastage ülemine rida konksusid. (Kogus: 8)

      1. Kallutage tagakaant ja lükake seda vasakult või paremalt poolt ülespoole.
      2. Tõstke tagakaas keskosast ära.
         Konksu asend.


   LAHENDUSVAADE JA OSADE LOETELU 75"

   • Enne osade lahtivõtmist ja kokkupanekut asetage telerikomplekt stabiilsele tasasele pinnale esikülg allapoole.
   • ja varjutatud osad on ohutuse seisukohalt kriitilise tähtsusega. Asendage ainult määratud osanumbriga.
   • Osad sisaldavad konfidentsiaalset teavet. Komponentide parandamisel ja/või asendamisel järgige rangelt juhiseid

   \ (*) Osasid ei ole laos, kuna neid vajatakse harva tavapäraseks hoolduseks. Nende komponentide tellimisel tuleks arvestada mõningaste viivitustega.
   \ Selles jaotises esitatud pildil võib olla väikseid erinevusi tegelikest komplektidest.
   \ Osa kõrval olev viitenumber näitab lahtivõtmise järjestust.
   \ Enne lahtivõtmist eemaldage kruvid. Enne lahtivõtmist eemaldage pistikud


   KOMPLEKTI OSADE LOETELU

   REF. NR	OSA NR.	KIRJELDUS	MÄRKUSED
   10	A-5057-152-A	COMPL_SVC_BM5A23_APM_EUUK_MPS	Trükkplaat, sh kondensaatorid
   13	1-009-802-21	GL14P-STATIC CONVERTER (TV)	Sisetoiteplokk
   15	1-016-903-11	LCD PANEL(B75WQ1)	Vedelkristallkuvar

   MUU OSA

   1-012-952-21	C7L AC POWER CORD SETS (EU)	EL (kaabel)
   1-012-956-11	C7L AC POWER CORD SETS (UK)	UKA (kaabel)

   PISTIK


   REF. NR	OSA NR.	KIRJELDUS	MÄRKUSED
   1	1-006-502-11	CONNECTOR ASSY 30P	CN1701(B)-CN6401(G)(1)
   2	1-010-542-12	FLEXIBLE FLAT CABLE 51P	CN4200(B)-U1(T-CON)(1)
   3	1-006-505-12	FLEXIBLE FLAT CABLE 20P	CN3801(B)-J1(WIFI/BT)(1)
   4	1-006-509-12	FLEXIBLE FLAT CABLE 25P	CN1200(B)-CN102(H)(1)
   5	1-006-514-13	CONNECTOR ASSY 4P (SP)	CN3550(B)-SP(1)

   OHUTUSMÄRKUSED

   Hoiatused ja ettevaatusabinõud.

   1.
      Need hooldusjuhised on mõeldud kasutamiseks ainult kvalifitseeritud hoolduspersonalile.
   2. Elektrilöögi ohu vähendamiseks ärge teostage muid hooldustöid peale kasutusjuhendis toodute, kui te ei ole selleks kvalifitseeritud.
   3.
      Isolatsioonitrafot tuleks kasutada mis tahes hooldustööde ajal, et vältida võimalikke elektrilööke pingestatud šassii tõttu. Selle vastuvõtja šassii on otse ühendatud vahelduvvoolu toiteliiniga. Vahetatav kaitse peaks olema toiteallika neutraalis. Kaitsme vahetamisel tuleb faasijuhtmete pingest vabastamiseks toide lahti ühendada. (*Välja arvatud vahelduvvoolu ADAPTER, kuna see ei teosta sisemise kaitsme vahetamist.)
   4. TELEVIISORI KANDMINE: veenduge, et järgite neid juhiseid, et kaitsta oma vara ja vältida tõsiseid vigastusi:
   • Kandke televiisorit piisava hulga inimestega; suuremad televiisorid vajavad kahte või enamat inimest.
   • Teleleviisorit kandes on õige käe asend väga oluline ohutuse tagamiseks ja kahjustuste vältimiseks.
   5. OHUTUSEGA SEOTUD KOMPONENT

      Komponendid, mis on tähistatud varjutusega ja märgiga plahvatusvaadetes ja osade loendis, on ohutu töö tagamiseks kriitilise tähtsusega. Asendage need komponendid Sony osadega, mille osanumbrid on toodud selles juhendis või Sony avaldatud lisades. Vooluahela reguleerimised, mis on ohutu töö tagamiseks kriitilise tähtsusega, on selles juhendis kindlaks määratud. Järgige neid protseduure alati, kui kriitilised komponendid on välja vahetatud või kahtlustatakse ebaõiget tööd.
   6. OLULINE MEELESPEA TELEVIISORI PÕHIKAARDI VAHETUSE KOHTA:
      Teeninduskeskused peavad kinnitama televiisori süsteemiteabe pärast iga remonti, mis on teostatud põhikaardi vahetusega. Iga kord, kui televiisori põhikaart vahetatakse, tuleb mällu sisestada õige televiisori mudel ja seerianumber. See on KOHUSTUSLIK protseduur, mida iga teeninduskeskus peab rakendama. Palun vaadake selle teenindusjuhendi peatükki REGULEERIMINE, et teada saada, kuidas seadistada mudelinumber ja seerianumber teenindusrežiimis.


   LCD-paneeli käsitsemine.
   LCD-paneeli parandamisel veenduge, et olete maandatud randmepaelaga.
   LCD-paneeli seinal parandamisel tuleb paneel kinnitada tagakaanel olevate 4 kinnitusava abil.

   1. Ärge vajutage paneelile ega raami servale, et vältida elektrilöögi ohtu.
   2. Ärge kriimustage ega vajutage paneeli teravate esemetega.
   3. Ärge jätke moodulit pikemaks ajaks kõrge temperatuuri või kõrge õhuniiskusega piirkondadesse.
   4. Ärge jätke LCD-paneeli otsese päikesevalguse kätte.
   5. Vältige kokkupuudet veega. See võib põhjustada mooduli sees lühise.
   6. Taustvalgustuse vahetamisel ühendage vahelduvvool välja.
   7. Puhastage LCD-paneeli alati pehme riidematerjaliga.
   8. Käsitseda taustvalgustuse vooluahela juhtmeid või pistikuid ettevaatlikult. Juhtmete kahjustamine võib põhjustada lühise.
   9. Kaitske paneeli ESD eest, et vältida elektroonilise vooluahela (C-MOS) kahjustamist.
   10. Remondi ajal ÄRGE jätke TOITE SEES või sissepõlemise perioodi kauemaks kui 1 tunniks, kui televiisor on lapil allapoole suunatud. Vt joonis 1.


   Pildi säilimise ohu vähendamiseks:

   • Täitke ekraan, muutes [Lai režiim], et kõrvaldada mustad ribad. Valige [Lai režiim] peale [Tavaline].
   • Lülitage OSD (On Screen Display) välja, vajutades nuppu DISPLAY ja lülitage menüüd ühendatud seadmetest välja. Üksikasju leiate ühendatud seadmete kasutusjuhenditest.
   • Vältige staatiliste piltide kuvamist erksate värvidega (sh valge), kellade või logodega ekraani mis tahes osas.
   • Seadke pildiseaded vastavalt ümbritsevatele tingimustele. Standardpilt on soovitatav koduseks kasutamiseks ja sisu vaatamiseks, mis sageli kuvab jaamade logosid jne. Televiisoril on järgmised funktsioonid, mis aitavad vähendada/vältida pildi säilimist. Vajutage nuppu HOME, seejärel valige [Settings] – [Picture & Display] – [Expert panel settings] – soovitud valik.

   Paneeli värskendamine
   Paneeli värskendamine käivitatakse automaatselt, et reguleerida televiisori ekraani ühtlust pärast seda, kui seda on pikka aega kasutatud. Paneeli värskendamist saab teostada ka käsitsi ja seda tuleks kasutada ainult siis, kui pildi säilimine on väga märgatav või kui näete järgmist sõnumit: [Panel refresh did not finish...] (Paneeli värskendamine ei lõpetanud...]


   • Paneeli värskendamise funktsioon võib paneeli mõjutada. Viitena teostage paneeli värskendamist ainult üks kord aastas, ärge teostage seda rohkem kui üks kord aastas, kuna see võib mõjutada paneeli kasutatavat eluiga.
   • Paneeli värskendamine võtab aega umbes tund.
   • Paneeli värskendamise ajal võib ekraanil kuvada valge joon, see ei ole televiisori rike.
   • Paneeli värskendamine töötab ainult siis, kui toatemperatuur on vahemikus 10-40ºC.

   Pikslinihe.
   Liigutab pilti ekraanil automaatselt, et vältida pildi säilimist.

   Teine funktsioon.
   Ekraani heledust vähendatakse automaatselt, kui kuvatakse staatilisi pilte, kellasid, erksaid värve või logosid jne.

   Ettevaatust_kaardi_käsitsemise_kohta.

   Järgmised probleemid tekivad kaardile paigaldatud IC käsitsemise tõttu

   • Jootekrakid substraadi käsitsemise (pinge) tõttu.
   • IC purunemine staatilise elektri (ESD) tõttu.

   Kui remondite televiisorit kliendi kodus või teenindusjaamas või defektse kaardi remonti, pöörake tähelepanu kaardi käsitsemisele.

   Substraat, mis vajab käsitsemisel tähelepanu:

   • Põhikaart ( B** kaart )
   • Backend Board ( D** kaart )

   ※ Asjad, mida eelnevalt ette valmistada.
   E SD randmepael.


   ※
   ESD randmepaela tuleb kontrollida iga päev.
   Kasutage multimeetrit, et veenduda, et ESD randmepaela takistus on korras.
   (R=750K oomi kuni 35Mega oomi)

   ESD padi / leht
   Palun kasutage kotti, mis sisaldab kaarti või spetsiaalset istet


   1. Ettevaatust kaardi käsitsemisel (pinge). Jälgige kindlasti järgmist sisu.
      1. Hoidke kaarti mõlema käega

      2. Ärge hoidke/lükake jahutusradiaatorit

   3. Käsitseda ettevaatlikult. Ärge kiigutage

   4. Sõltumata heast või defektsest kaardist, asetage see alati aeglaselt ESD padjale / lehele.

   5. Ärge kuhjake üles

   2. Ettevaatust kaardi käsitsemisel (ESD). Jälgige kindlasti järgmist sisu
      1. Tagakaane eemaldamisel ärge puudutage kaarti

      2. Kasutage ESD randmepaela


   ※ Randmepaela paigaldamise näide.
   Palun ühendage klamber televiisori metallosaga c hass is maandatud randmepaelaga. Allpool on iga mudeli maanduse näide.

   ※
   ESD randmepaela tuleb kontrollida iga päev. Kasutage multimeetrit, et veenduda, et ESD randmepaela takistus on korras. (R=750K oomi kuni 35Mega oomi)

   3. Kaarti hoides ärge lööge ega puudutage plastikosi. Pärast defektse kaardi televiisorist väljavõtmist pange see ESD kotti.

   4. Ärge asetage otse põrandamatile/vaibale. Ja pange see alati ESD padjale



   Teave liitiumaku kohta.

   1. Plahvatusoht, kui aku on valesti välja vahetatud. Asendage ainult sama või samaväärse tüübiga.
   2. Vigase väliskorpusega aku ei tohiks veega kokku puutuda.

   Ohutuskontroll
   Pärast algse teenindusprobleemi lahendamist tehke enne seadme kliendile üleandmist järgmised ohutuskontrollid:-

   1. Kontrollige oma remondipiirkonnas jootmata või halvasti joodetud ühendusi. Kontrollige kogu kaardi pinnalt jootepritsmeid ja sildu.
   2. Kontrollige kaartidevahelist juhtmestikku, et veenduda, et ükski juhe pole pigistatud või ei puutu kokku suure võimsusega takistitega.
   3. Kontrollige, kas kõik juhtnupud, kilbid, kaaned, maandusrihmad ja paigaldusriistvara on välja vahetatud. Veenduge, et olete kõik isolaatorid välja vahetanud.
   4. Otsige volitamata asendusosi, eriti transistoreid, mis paigaldati eelmise remondi ajal. Juhtige neile kliendi tähelepanu ja soovitame need välja vahetada.
   5. Otsige osi, millel on ilmseid halvenemise märke, kuigi need toimivad. Juhtige neile kliendi tähelepanu ja soovitame need välja vahetada.
   6. Kontrollige toitejuhtmeid pragude ja kulumise suhtes. Soovitame sellise toitejuhtme kliendile välja vahetada.
   7. Kontrollige antenni klemme, metallviimistlust, metalliseeritud nuppe, kruvisid ja kõiki muid avatud metallosasid vahelduvvoolu lekke suhtes. Kontrollige lekketesti, nagu on kirjeldatud järgmiselt.
   8. Ohutuskaalutlustel on toitekaardi ja/või inverterkaardi remont keelatud.

   Lekketest.
   (Elektrišoki eest kaitsmiseks, kui klient puudutab klemmi.). Lekkevoolu saab mõõta V abil: voltmeeter või ostsilloskoop (r.m.s või tippnäit).
   Stabiliseeritud toiteallika instrument ja isoleeritud pingetrafo:
   Kasutage liiga palju vooluvõimsust ja isoleeritud pingetrafot ei ole vaja kasutada stabiliseeritud toiteseadmeid. RMS voltmeetri spetsifikatsioon: Sisendtakistus > 1 Mohm, Sisendmahtuvus < 200 pF, Sagedusvahemik: 15 Hz – 1 MHz. Vt joonis 2. Isoleeritud tüüpi voltmeeter (FLUKE 8921A jne *1). *1 Ärge kasutage FLUKE 8920A, mis on dioodiga ühendatud kaitsemaandusega. # Mõõtevahendi lekkevool on alla 10 μArms, kui testimisseadme vahelduvvoolupistik on avatud. # Seadistage järgmine tingimus ja lülitage seade sisse. Rakendatav pinge: Nominaalne sisendpinge (kirjeldus andmesildil). # Mõõtke lekkevool ühe faasijuhi ja neutraali vahel klemmi A ja klemmi B jaoks. Lugege rms väärtust ja seejärel arvutage tippväärtus PEAK VALUE =√2 RMS VALUE. Järgige järgmist nõuet. II klassi seadmed (2-kontaktiline pistik): iga klemmi puhul ei tohi halvim mõõtmisväärtus ületada AC 350uA tippu).
   Märkus: sh vahelduvvooluadapter, vahelduvvooluadapter/DC töötava seadme kombinatsioon.


   Kuidas leida head maandust.

   1. Külma vee toru on garanteeritud maandus; ka enamiku vahelduvvoolu pistikupesade katteplaadi kinnituskruvi on maandatud.
   2. Kui kinnituskruvi kasutatakse maandusena, kontrollige oommeetri abil, kas see on maandatud, mõõtes takistust selle ja külma vee toru vahel. Näit peaks olema null oomi.
   3. Kui külma vee toru ei ole kättesaadav, ühendage pistikupesa kuuma poole ja kinnituskruvi vahele 60–100-vatine töövalgusti (mitte neoonlamp). Proovige vajadusel mõlemat pesa, et leida liinil kuum pool; lamp peaks põlema normaalse heledusega, kui kruvi on maanduspotentsiaaliga (vt joonis 3).


   Teave pliivaba kohta
   Nendes mudelites kasutatavad trükkplaadid on töödeldud pliivaba joodisega. Plaate tähistab logo LF, mis asub plaadi tähise lähedal.

   Nende plaatide hooldus nõuab erilisi ettevaatusabinõusid. Uute joodisühenduste optimaalse kvaliteedi tagamiseks on tungivalt soovitatav kasutada pliivaba joodismaterjali.

Laadi alla juhend

Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.

Laadi alla Sony KD-43X75WL, KD-50X75WL, KD-55X75WL, KD-65X75WL, KD-75X75WL kasutusjuhend

Saadaolevad keeled
