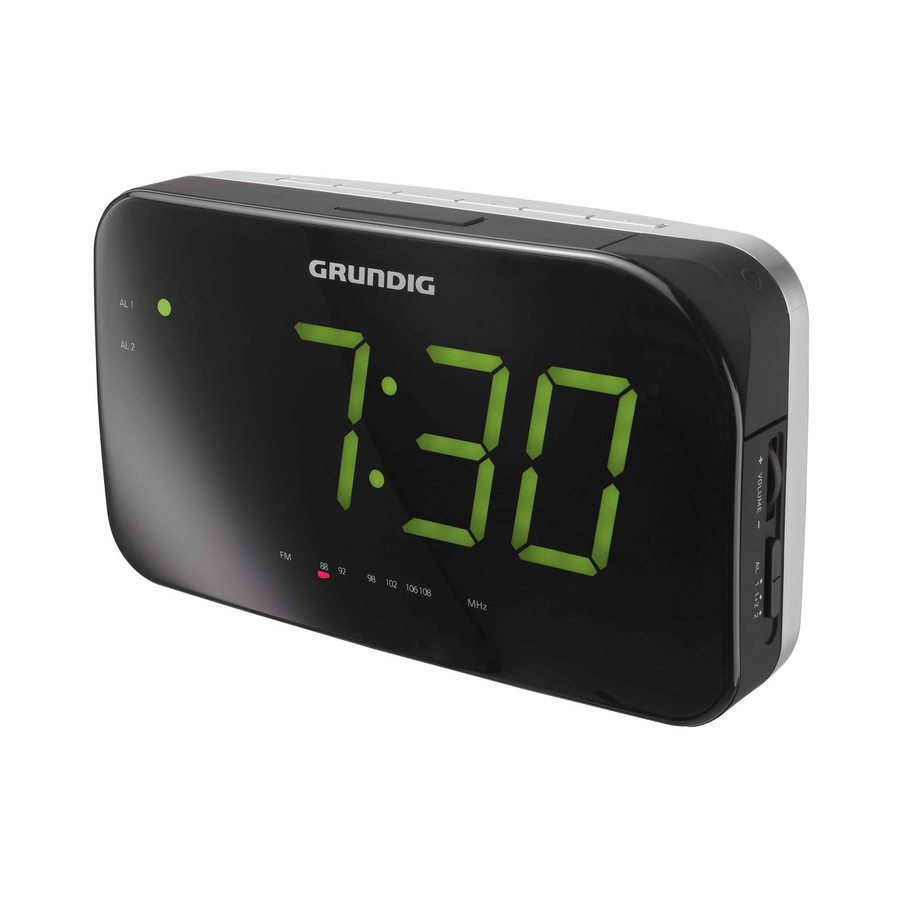

Manual do Rádio Relógio Grundig Sonoclock 490

Conteúdo

SEGURANÇA E CONFIGURAÇÃO

  • Este dispositivo foi projetado para a reprodução de sinais de áudio. Qualquer outro uso é expressamente proibido.
  • Proteja o dispositivo da umidade (gotas de água ou respingos). Não coloque recipientes como vasos sobre o dispositivo. Eles podem ser derrubados e derramar líquido sobre os componentes elétricos, apresentando assim um risco de segurança.
  • Não coloque chamas abertas, como velas, sobre o dispositivo.
  • Certifique-se de que o dispositivo esteja adequadamente ventilado. Não cubra as aberturas de ventilação com jornais, toalhas de mesa, cortinas, etc.
  • Ao decidir onde colocar o dispositivo, observe que as superfícies dos móveis são cobertas por vários tipos de verniz e plástico, a maioria dos quais contém aditivos químicos. Esses aditivos podem corroer os suportes do dispositivo, deixando resíduos nas superfícies dos móveis que podem ser difíceis ou impossíveis de remover.
  • Não use nenhum agente de limpeza, pois isso pode danificar o revestimento. Limpe o dispositivo com um pano de couro limpo e úmido.
  • Não exponha a bateria de reserva a calor extremo, causado, por exemplo, por luz solar direta, aquecedores ou fogo.
  • Nunca abra o revestimento do dispositivo. Nenhuma reclamação de garantia é aceita por danos causados ​​por manuseio incorreto.
  • A placa de identificação está localizada na parte inferior do dispositivo.

VISÃO GERAL

VISÃO GERAL

Controles na parte superior
TIME Pressione e segure: para ajustar a hora.
ALARM Pressione e segure: para ajustar a hora do alarme. Pressione brevemente: para exibir a hora do alarme.
UP Para ajustar a hora e a hora do alarme com o tempo correndo rapidamente para frente.
SNOOZE Interrompe a função de alarme. Exibe os segundos.
DOWN Para ajustar a hora e a hora do alarme com o tempo correndo lentamente para trás.
SLEEP Ativa o temporizador de sono. Para exibir a configuração atual do temporizador de sono.
RADIO ON Liga o rádio do modo de espera.
Coloca o rádio no modo de espera; cancelando o alarme para o dia; desligando o temporizador de sono.
Controles no lado esquerdo
Interruptor deslizante, alterna o alarme entre um sinal e rádio e cancela o alarme.
  • TUNING +
 Para sintonizar estações de rádio.
  • DIMMER +
 Interruptor deslizante, alterna a tela entre dois níveis de brilho.
Controles no lado direito
+ VOLUME - Ajusta o volume.
AL 1 1+2 2 Interruptor deslizante, alterna entre a hora do alarme 1 ou 2; ativa a hora do alarme 1 ou 2 ou 1+2.
Controles na parte de trás
Cabo de alimentação.
Antena de fio para recepção de FM.
Controles na parte inferior
Compartimento da bateria para bateria de reserva de 9V.
O display
Sensor para o dimmer automático.
AL 1 Indica que a configuração do alarme está ativada com a hora do alarme 1.
AL 2 Indica que a configuração do alarme está ativada com a hora do alarme 2.
Exibe a hora, a hora do alarme e a hora do temporizador de sono.
FM 88 108 MHz Mostra a frequência da estação de rádio selecionada na escala de frequência.
Indica que o rádio está ligado.

FONTE DE ALIMENTAÇÃO

Operação na rede elétrica

Verifique se a tensão da rede elétrica na placa de identificação (na parte inferior do dispositivo) corresponde à sua fonte de alimentação local. Caso contrário, entre em contato com seu revendedor especializado.

  1. Conecte o cabo de alimentação na tomada (230V ~, 50 Hz Sonoclock 490, 230V ~, 50/60 Hz Sonoclock 490 Q).

  • O dispositivo é conectado à rede elétrica com o plugue de alimentação. Para desconectar totalmente o dispositivo da rede elétrica, retire o plugue.
  • O plugue de alimentação é usado para desconectar o dispositivo. Ele deve permanecer prontamente operável e não deve ser obstruído durante o uso pretendido.

Inserindo a bateria de reserva

Durante a operação na rede elétrica, a bateria de reserva garante que as configurações armazenadas não sejam perdidas em caso de falha de energia ou quando o dispositivo for brevemente desconectado da rede elétrica.

  1. Abra a tampa do compartimento da bateria pressionando a seta e empurrando a tampa para baixo.
  2. Ao inserir a bateria (9 V, 6LF 22), observe a polaridade marcada na base do compartimento da bateria.
  3. Feche o compartimento da bateria.

Observação:

  • Remova a bateria de reserva quando estiver descarregada ou quando souber que o dispositivo não será usado por um longo período de tempo.

Nota ambiental:

  • As baterias, incluindo aquelas que não contêm metais pesados, não devem ser descartadas com o lixo doméstico. Sempre descarte as baterias usadas de acordo com os regulamentos ambientais locais.

CONFIGURAÇÕES

Ajustando o relógio

Quando você liga o dispositivo pela primeira vez, a hora pisca no display para indicar que você deve ajustar o relógio. A mesma coisa se aplica após uma falha de energia ou se o dispositivo foi desconectado e nenhuma bateria de reserva foi inserida.

A hora no Sonoclock 490 será sincronizada pela frequência da rede elétrica e, para o Sonoclock 490Q, é controlada por um cristal de quartzo integrado.

  1. Pressione e segure »TIME« (TEMPO).
  2. Pressione »UP« (PARA CIMA) (segure) para ajustar o relógio com o tempo correndo rapidamente para frente; ou pressione »DOWN« (PARA BAIXO) (segure) para ajustar o relógio correndo lentamente para trás.
  3. Solte »TIME« (TEMPO) para finalizar a configuração.

Observação:

  • Usando »SNOOZE« (ADORMECER) (pressione e segure), exiba os segundos (hora, por exemplo, » « e 20 segundos, display: » «).

Ajustando a hora do alarme

  1. Usando » « interruptor deslizante, defina o alarme desejado (» «= estação de rádio, » « = sinal).
  2. Quando o alarme estiver desligado, empurre o interruptor deslizante »AL 1 1+2 2« para »1« ou »2«.
  • Display: o LED »AL 1« ou »AL 2« acende.
  1. Pressione e segure »ALARM« (ALARME).
  2. Usando »DOWN« (PARA BAIXO) (segure), ajuste a hora do alarme com o tempo correndo lentamente para trás;
    ou
    usando »UP« (PARA CIMA) (segure), ajuste a hora do alarme com o tempo correndo rapidamente para frente.
  3. Solte »ALARM« (ALARME) para finalizar a configuração.
  • O dispositivo liga nos horários de alarme definidos com o sinal de alarme selecionado.

OPERAÇÃO

Ligar e desligar

  1. Pressione »RADIO ON« para ligar o dispositivo.
  2. Pressione » « para desligar (stand-by) o dispositivo.

Operação do rádio

Para a melhor recepção de FM (VHF), é suficiente direcionar a antena de fio adequadamente.

Sintonizando estações de rádio

  1. Encontre e sintonize a estação usando »- TUNING +«.

Ajustando o volume

  1. Ajuste o volume usando »+ VOLUME -«.

Ajustando o brilho do visor

  1. Aumente o brilho do visor com »- DIMMER +«.
  2. Diminua o brilho do visor com »- DIMMER +«.

Nota:

  • Seu dispositivo está equipado com um ajuste automático para o brilho do visor.

Modo de alarme

Selecionando os horários do alarme

O alarme em stand-by (» « ou » « ) deve ser ativado.

  1. Empurre o »AL 1 1+2 2« deslizante para »1« ou »2«. – Visor: o »AL 1« ou »AL LED acende;
    ou
    ative ambos os horários de alarme colocando o »AL 1 1+2 2« deslizante na posição »1+2«.
  • Visor: os »AL 1« e »AL 2« LEDs acendem.

Exibindo os horários do alarme

Dependendo da configuração (»AL 1« »AL 2«) o horário do alarme 1 ou o horário do alarme 2 é exibido.

  1. Pressione »ALARM« e segure-o.
  • Visor: o último horário de alarme definido.
  1. Solte »ALARM« para encerrar a exibição do horário do alarme.
  • Visor: a hora atual.

Nota:

  • Se o »AL 1 1+2 2« deslizante estiver definido para »1+2«, os horários do alarme não podem ser exibidos.

Alarme com estação de rádio

  1. Pressione »RADIO ON« para ligar o dispositivo.
  2. Encontre e sintonize a estação usando o »- TUNING +«.
  3. Defina o volume do alarme necessário com »- VOLUME +«.
  4. Selecione o alarme de rádio (» « ) com » «.
  • O dispositivo liga o rádio nos horários definidos (duração do alarme 59 minutos).

Alarme com tom de sinal

  1. Defina o alarme de sinal (» « ) com » «.
  • O dispositivo liga nos horários de alarme definidos com o sinal de alarme (duração do alarme 59 minutos).

Interrompendo o alarme

  1. Pressione »SNOOZE« enquanto o alarme estiver soando.
  • O alarme (sinal ou rádio) para.
  • O alarme volta a tocar em intervalos de 6 minutos (duração do alarme - 59 minutos).

Cancelando o alarme para o dia

  1. Durante o alarme, pressione » «.
  • O alarme (sinal ou rádio) para, o alarme em stand-by retém o horário definido para o dia seguinte.

Cancelando/ativando o alarme em stand-by

  1. Mude » « para o stand-by » AL OFF « para cancelar a função de alarme.
  • Visor: Os LEDs »AL 1« e »AL 2« param de acender.
  • Os horários de alarme definidos são salvos.
  1. Para ativar a função de alarme, mude » « de »AL OFF« (stand-by) para » « ou » «.
  • Visor: Os LEDs »AL 1« e »AL 2« acendem.

Modo de temporizador

O dispositivo possui um temporizador de sono, que o desliga no modo de rádio em um horário predefinido. É possível definir o tempo de desligamento entre 0 minuto (desligado) e 59 minutos.

Definindo o temporizador de sono

  1. Pressione »SLEEP« para ligar o dispositivo.
  • Visor: O tempo de desligamento »0:59« (59 minutos).
  • Você ouvirá a estação de rádio selecionada.
  1. Para definir o tempo de desligamento necessário, pressione »SLEEP« e segure-o.
  2. Use »DOWN« (segure) para definir o tempo de desligamento com o tempo correndo lentamente para trás;
    ou
    use »UP« (segure) para definir o tempo de desligamento com o tempo correndo rapidamente para frente.

Nota:

  • Se apenas »SLEEP« for pressionado por mais de 3 segundos, o tempo de desligamento restante diminui em passos de 1 minuto.
  1. Solte »SLEEP« para encerrar a configuração.
  • Após o tempo de desligamento selecionado ter decorrido, o dispositivo desliga automaticamente.

Desligando o temporizador de sono

  1. Para desligar o temporizador de sono antes do horário definido, pressione » «;
    ou
    use »DOWN« (segure) para definir o tempo de desligamento para » «.
  • O dispositivo desliga (standby).

INFORMAÇÃO

Nota ambiental


Este produto foi fabricado com peças e materiais de alta qualidade que podem ser reutilizados e são adequados para reciclagem.

Portanto, não descarte o produto e a bateria com o lixo doméstico normal ao final de sua vida útil.
Leve-o a um ponto de coleta para a reciclagem de equipamentos elétricos e eletrônicos.

Isto é indicado por este símbolo no produto, no manual de operação e na embalagem.

Consulte as autoridades locais para saber o ponto de coleta mais próximo.

Ajude a proteger o meio ambiente reciclando produtos usados.

Dados técnicos

Este dispositivo tem supressão de ruído de acordo com as diretivas da UE aplicáveis.

Este produto cumpre as diretivas europeias 2004/108/EC, 2006/95/EC, 2009/125/EC e 2011/65/EU.

Fonte de alimentação:
230 V, 50 Hz (Sonoclock 490)
230 V, 50/60 Hz (Sonoclock 490 Q)

Consumo máximo de energia:
< 4 W (operação), < 1 W (espera)

Saída:
400 mW

Bandas de frequência:
FM 87,5...108,0 MHz

Dimensões:
L x A x C 55 x 115 x 200 mm

Peso:
650 g

Modificações técnicas e de design reservadas.
