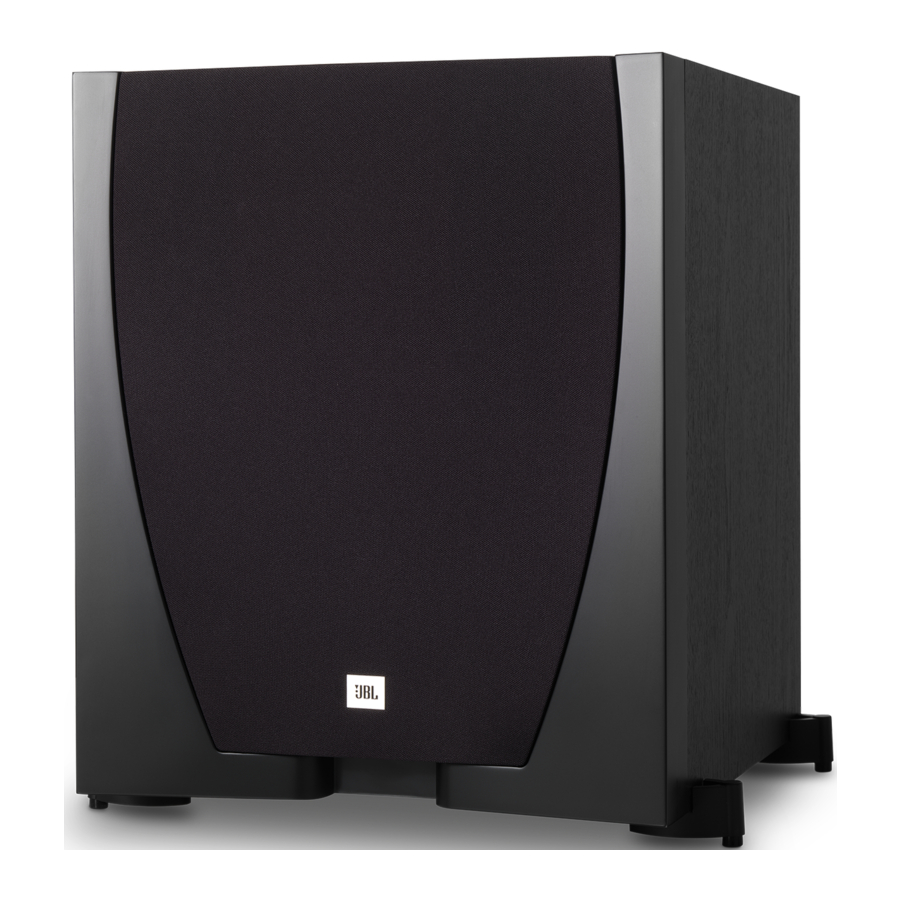

JBL Harman SUB 550P - Manual do Subwoofer Amplificado de 300 Watts, 10" (250mm)

Obrigado por escolher este produto JBl®

O seu novo subwoofer amplificado JBL ® SUB 550P de 300 watts incorpora um transdutor de cone de 10" (250 mm) de emissão frontal e um amplificador RMS de 300 watts de alto desempenho integrado que oferece o desempenho de baixa frequência potente, dinâmico e preciso que dá vida às suas bandas sonoras de filmes e músicas. E com entradas de nível de linha e LFE, crossover ajustável e controlos de fase e ativação/desativação automática, o SUB 550P também é simples de conectar e configurar.

Estamos confiantes de que este subwoofer JBL fornecerá todas as notas de prazer que espera – e que, quando pensar em adquirir equipamentos de áudio adicionais para sua casa, carro ou escritório, escolherá mais uma vez os produtos JBL. Este manual do proprietário contém todas as informações necessárias para configurar, conectar e ajustar o seu novo subwoofer. Para obter informações ainda mais detalhadas, acesse o nosso site: www.jbl.com.

Itens incluídos

Instruções de segurança importantes

1. Leia estas instruções.
2. Guarde estas instruções.
3. Preste atenção a todos os avisos.
4. Siga todas as instruções.
5. Não use este aparelho perto de água.
6. Limpe apenas com um pano seco.
7. Não bloqueie nenhuma abertura de ventilação. Instale de acordo com as instruções do fabricante.
8. Não instale perto de fontes de calor, como radiadores, registos de calor, fogões ou outros aparelhos (incluindo amplificadores) que produzam calor.
9. Não anule o propósito de segurança da ficha polarizada ou do tipo de ligação à terra. Uma ficha polarizada tem duas lâminas, uma mais larga que a outra. Uma ficha do tipo ligação à terra tem duas lâminas e um terceiro pino de ligação à terra. A lâmina larga ou o terceiro pino são fornecidos para sua segurança. Se a ficha fornecida não encaixar na sua tomada, consulte um eletricista para substituir a tomada obsoleta.
10. Proteja o cabo de alimentação de ser pisado ou entalado, principalmente nas fichas, tomadas de conveniência e no ponto onde sai do aparelho.
11. Use apenas acessórios/complementos especificados pelo fabricante.
12. Use apenas com o carrinho, suporte, tripé, braçadeira ou mesa especificados pelo fabricante ou vendidos com o aparelho. Quando um carrinho for usado, tenha cuidado ao mover a combinação carrinho/aparelho para evitar ferimentos por tombamento.
13. Desconecte este aparelho durante tempestades com raios ou quando não for usado por longos períodos de tempo.
14. Encaminhe todos os serviços de manutenção para pessoal de serviço qualificado. A manutenção é necessária quando o aparelho foi danificado de alguma forma, como: quando o cabo de alimentação ou a ficha foram danificados, quando líquido foi derramado ou objetos caíram no aparelho, quando o aparelho foi exposto à chuva ou humidade, quando o aparelho não funciona normalmente ou quando o aparelho caiu.
15. Não exponha este aparelho a gotejamento ou salpicos e certifique-se de que nenhum objeto cheio de líquidos, como vasos, seja colocado sobre o aparelho.
16. Para desconectar completamente este aparelho da rede CA, desconecte a ficha do cabo de alimentação da tomada CA.
17. A ficha de rede do cabo de alimentação deve permanecer prontamente operável.
18. Não exponha as baterias a calor excessivo, como luz solar, fogo ou similares.

O relâmpago com símbolo de ponta de seta, dentro de um triângulo equilátero, tem como objetivo alertar o utilizador para a presença de "tensão perigosa" não isolada dentro da caixa do produto que pode ser de magnitude suficiente para constituir um risco de choque elétrico para pessoas.

O ponto de exclamação dentro de um triângulo equilátero tem como objetivo alertar o utilizador para a presença de instruções importantes de operação e manutenção (serviço) na literatura que acompanha o produto.

Para reduzir o risco de incêndio ou choque elétrico, não exponha este aparelho à chuva ou humidade.

O subwoofer requer ventilação adequada e não deve ser usado num ambiente fechado.

Usando os Picos Fornecidos

Quatro picos de metal são fornecidos para uso quando colocar o subwoofer numa superfície alcatifada. Usar os picos desacopla o subwoofer do chão e evita o amortecimento acústico indesejado.

Para inserir os picos:

1. Vire suavemente o subwoofer de cabeça para baixo numa superfície macia e não abrasiva.
2. Desaperte e remova os para-choques de borracha dos pés do subwoofer.
3. Enrosque cada pico na inserção roscada em cada pé. Certifique-se de que todos os quatro picos estão completamente enroscados para estabilidade.

NOTA: NUNCA arraste o subwoofer para movê-lo, pois isso danificará os picos, os pés e/ou o próprio gabinete do subwoofer. Sempre levante o subwoofer e carregue-o para o seu novo local.

Controlos e Ligações do Painel Traseiro do Subwoofer

Interruptor de fase: Este interruptor determina se a ação do tipo pistão do driver do subwoofer se move para dentro e para fora em fase com as outras colunas do sistema. Se o subwoofer tocasse fora de fase com as outras colunas, as ondas sonoras das outras colunas poderiam cancelar parcialmente as ondas sonoras do subwoofer, reduzindo o desempenho dos graves e o impacto sónico. Este fenómeno depende, em parte, da colocação de todas as colunas em relação umas às outras na sala.

Interruptor do Modo de Entrada: Quando este interruptor está na posição "Normal" (Normal), o sinal de entrada dos conectores Line In (Entrada de Linha) está ativo. Quando este interruptor está na posição "LFE" (LFE), o sinal de entrada do conector LFE In (Entrada LFE) está ativo e o crossover interno do subwoofer é ignorado.

Controlo de nível: Utilize este controlo para ajustar o volume do subwoofer. Rode o botão no sentido dos ponteiros do relógio para aumentar o volume; rode o botão no sentido contrário ao dos ponteiros do relógio para diminuir o volume.

Controlo de crossover: Este controlo determina a frequência mais alta na qual o subwoofer reproduz sons. Quanto mais alto definir o controlo de Crossover, mais alta será a frequência em que o subwoofer irá operar e mais os seus graves se "sobreporão" aos das outras colunas do sistema. Este ajuste ajuda a obter uma transição suave das frequências de graves entre o subwoofer e as outras colunas para uma variedade de salas e localizações de subwoofer diferentes.
NOTA: O controlo de Crossover funciona apenas quando o interruptor do Modo de Entrada está na posição "Normal" (Normal). Quando o interruptor está na posição "LFE" (LFE), o crossover incorporado do subwoofer e o controlo de Crossover são ignorados.

Indicador On/standby (Ligado/Em espera): Este LED indica se o subwoofer está no estado On (Ligado) ou Standby (Em espera):

• Quando o LED está verde, o subwoofer está ligado (on).
• Quando o LED está vermelho, o subwoofer está no modo Standby (Em espera).
• Quando o LED está desligado, o interruptor Power (Alimentação) do subwoofer está definido para "Off" (Desligado).

Conectores Line In (Entrada de Linha): Os sinais destes conectores passam através do crossover passa-baixo interno do subwoofer. Quando estiver a ligar o subwoofer às saídas de pré-amplificador ou subwoofer de um recetor/processador que não tenha a sua própria rede de crossover passa-baixo, utilize ambos os conectores Line In (Entrada de Linha).

Também deve definir o interruptor do Modo de Entrada na posição "Normal" (Normal). Se o seu recetor/processador tiver apenas uma saída de subwoofer, pode utilizar o conector L ou R.

Conector LFE In (Entrada LFE): O sinal deste conector ignora o crossover passa-baixo interno do subwoofer. Quando estiver a ligar o subwoofer à saída de subwoofer dedicada de um recetor/processador que tenha a sua própria rede de crossover passa-baixo, utilize o conector LFE In (Entrada LFE).

Também deve definir o interruptor do Modo de Entrada do subwoofer na posição "LFE" (LFE).

Interruptor Power (Alimentação): Defina este interruptor na posição "On" (Ligado) para colocar o subwoofer no modo Standby (Em espera) (o LED On/Standby (Ligado/Em espera) acende a vermelho); defina este interruptor na posição "Off" (Desligado) para desligar o subwoofer.

Conector do Cabo de Alimentação: Depois de ter feito e verificado todas as ligações do subwoofer descritas neste manual, ligue o cabo de alimentação a uma tomada elétrica ativa e não comutada para o funcionamento adequado do subwoofer. NÃO ligue este cabo à tomada de acessórios encontrada em alguns componentes de áudio.

Colocar o Subwoofer

O desempenho de um subwoofer está diretamente relacionado com a sua colocação na sala de audição e a sua posição física em relação às outras colunas do sistema.

Embora seja verdade que, em geral, os nossos ouvidos não ouvem sons direcionais nas baixas frequências onde os subwoofers operam, ao instalar um subwoofer dentro dos limites de uma sala, as reflexões, ondas estacionárias e absorções geradas dentro da sala irão influenciar fortemente o desempenho de qualquer sistema de subwoofer. Como resultado, a localização específica do subwoofer na sala torna-se importante para a quantidade e qualidade dos graves que são produzidos.

Por exemplo, colocar o subwoofer junto a uma parede geralmente aumentará a quantidade de graves na sala; colocá-lo num canto (1) geralmente maximizará a quantidade de graves na sala. No entanto, a colocação nos cantos também pode aumentar o efeito destrutivo das ondas estacionárias no desempenho dos graves. Este efeito pode variar dependendo da posição de audição – algumas posições de audição podem produzir resultados muito bons, enquanto outras podem ter graves a mais (ou a menos) em certas frequências.

Em muitas salas, colocar o subwoofer ao longo do mesmo plano que as colunas esquerda e direita (2) pode produzir a melhor integração entre o som do subwoofer e o das colunas esquerda e direita. Em algumas salas, o melhor desempenho pode até resultar da colocação do subwoofer atrás da posição de audição (3).

Recomendamos vivamente que experimente a colocação antes de escolher uma localização final para o seu subwoofer. Uma forma de determinar a melhor localização para o subwoofer é colocá-lo temporariamente na posição de audição e reproduzir música com forte conteúdo de graves. Mova-se para vários locais na sala enquanto o sistema está a tocar (colocando os seus ouvidos onde o subwoofer seria colocado) e ouça até encontrar o local onde o desempenho dos graves é melhor. Coloque o subwoofer nesse local.

Ligar o Subwoofer

A UM RECETOR OU PRÉ-AMPLIFICADOR/PROCESSADOR COM UMA SAÍDA DE SUBWOOFER DEDICADA COM FILTRO PASSA-BAIXO

A UM RECETOR OU PRÉ-AMPLIFICADOR/PROCESSADOR COM SAÍDAS DE LINHA

Operar o Subwoofer

LIGAR E DESLIGAR O SUBWOOFER
Coloque o interruptor de alimentação do subwoofer na posição "On" (ligado). O subwoofer ligar-se-á automaticamente quando receber um sinal de áudio e entrará em modo de espera após não receber nenhum sinal de áudio durante 20 minutos. O LED On/Standby (ligado/em espera) do subwoofer brilhará a verde quando o subwoofer estiver ligado e brilhará a vermelho quando o subwoofer estiver em Standby (em espera).

Se não for utilizar o subwoofer por um período prolongado – por exemplo, se for de férias – coloque o interruptor de alimentação na posição "Off" (desligado).

AJUSTES DO SUBWOOFER: CONTROLO DE CROSSOVER

NOTA: O controlo de Crossover funciona apenas quando estiver a utilizar os conectores Line In (entrada de linha) e o interruptor Input Mode (modo de entrada) estiver definido para "Normal". Definir o interruptor Input Mode (modo de entrada) para "LFE" ignora o crossover incorporado do subwoofer e o controlo de Crossover.

O controlo de Crossover ajusta o crossover incorporado do subwoofer entre 50Hz e 150Hz. Quanto mais alto definir o controlo de Crossover, mais alta será a frequência em que o subwoofer irá operar e mais os seus graves se "sobreporão" aos das colunas satélite. Este ajuste ajuda a obter uma transição suave das frequências graves entre o subwoofer e os satélites para uma variedade de diferentes salas e localizações do subwoofer. Para definir o controlo de Crossover, ouça a suavidade dos graves. Se os graves parecerem demasiado fortes em certas frequências, experimente uma definição de controlo de Crossover mais baixa. Se os graves parecerem demasiado fracos em certas frequências, experimente uma definição de controlo de Crossover mais alta.

AJUSTES DO SUBWOOFER: VOLUME



Utilize o controlo Level (nível) para definir o volume do subwoofer. Rode o botão no sentido dos ponteiros do relógio para aumentar o volume do subwoofer; rode o botão no sentido contrário ao dos ponteiros do relógio para diminuir o volume. Depois de equilibrar o volume do subwoofer com o das outras colunas do seu sistema, não deverá ter de o alterar.

Notas sobre a Definição do Volume do Subwoofer:

• Por vezes, a definição de volume ideal do subwoofer para música é demasiado alta para filmes, enquanto a definição ideal para filmes é demasiado baixa para música. Ao definir o volume do subwoofer, ouça tanto música como filmes com forte conteúdo de graves e encontre um nível de volume "termo médio" que funcione para ambos.
• Se o seu subwoofer parecer sempre demasiado alto ou demasiado baixo, poderá querer colocá-lo num local diferente. Colocar o subwoofer num canto tenderá a aumentar a sua saída de graves, enquanto colocá-lo longe de quaisquer paredes ou cantos tenderá a diminuir a sua saída de graves.

AJUSTES DO SUBWOOFER: FASE



O interruptor Phase (fase) determina se a ação do tipo pistão do driver do subwoofer se move para dentro e para fora em fase com as outras colunas do sistema. Se o subwoofer tocasse fora de fase com as outras colunas, as ondas sonoras dos satélites poderiam cancelar parcialmente as ondas do subwoofer, reduzindo o desempenho dos graves e o impacto sónico. Este fenómeno depende em parte da colocação de todas as colunas em relação umas às outras na sala.

Embora na maioria dos casos deva deixar o interruptor Phase (fase) na posição "0", não existe uma definição absolutamente correta para o interruptor Phase (fase). Quando o subwoofer está devidamente em fase com o resto das colunas do sistema, o som será mais nítido e terá o máximo impacto, e os sons de percussão como bateria, piano e cordas dedilhadas soarão mais realistas. A melhor forma de definir o interruptor Phase (fase) é ouvir música que conhece bem e definir o interruptor na posição que dá à bateria e a outros sons de percussão o máximo impacto.

Especificações

Descarregar manual

Aqui pode descarregar a versão completa em PDF do manual, ela pode conter instruções de segurança adicionais, informações de garantia, regras da FCC, etc.

Descarregar JBL Harman SUB 550P - Manual do Subwoofer Amplificado de 300 Watts, 10" (250mm)
