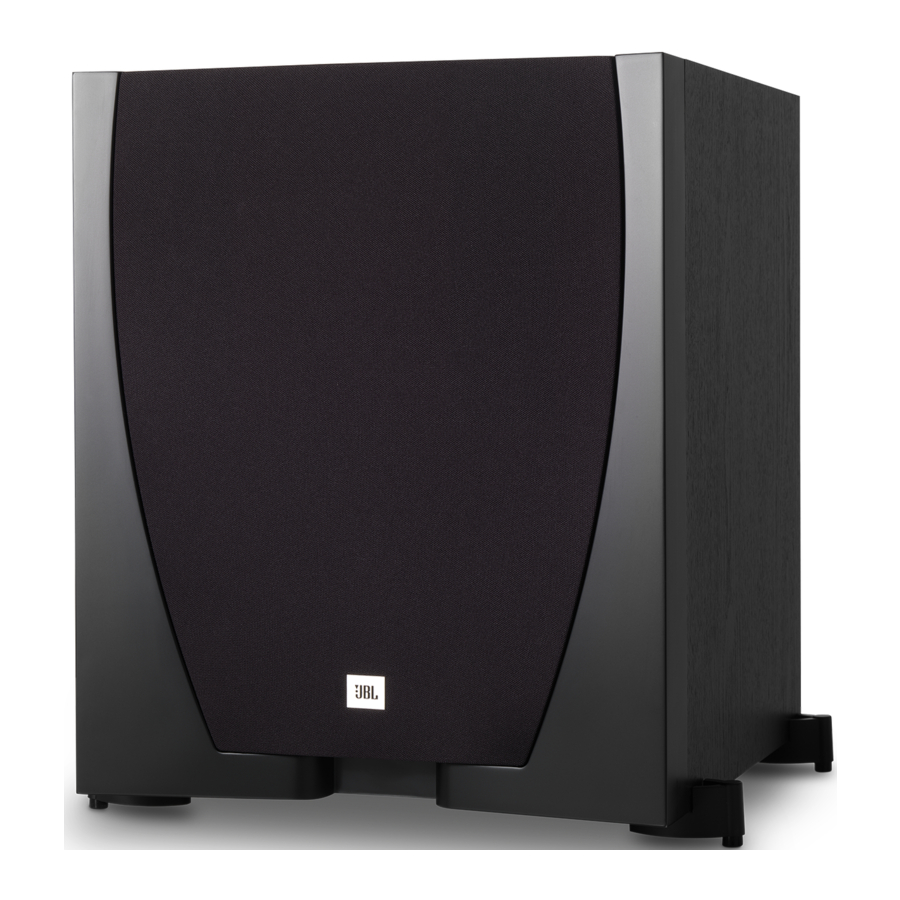

JBL Harman SUB 550P - 300-Watt, 10" (250mm) Güçlü Subwoofer Kullanım Kılavuzu

Bu JBl® Ürününü Seçtiğiniz İçin Teşekkür Ederiz

Yeni JBL ® SUB 550P 300-watt güçlü subwoofer'ınız, 10" (250mm) ileriye dönük koni dönüştürücü ve filmlerinizin müziklerini ve müziklerinizi canlandıran güçlü, dinamik ve doğru düşük frekanslı performansı sunan dahili yüksek performanslı 300-watt RMS amplifikatöre sahiptir. Hat seviyesi ve LFE girişleri, ayarlanabilir geçiş ve faz kontrolleri ve otomatik açma/kapama ile SUB 550P'nin bağlanması ve kurulumu da basittir.

Bu JBL subwoofer'ın beklediğiniz her notayı sağlayacağından ve eviniz, arabanız veya ofisiniz için ek ses ekipmanı satın almayı düşündüğünüzde, bir kez daha JBL ürünlerini seçeceğinizden eminiz. Bu kullanım kılavuzu, yeni subwoofer'ınızı kurmak, bağlamak ve ayarlamak için ihtiyacınız olan tüm bilgileri içerir. Daha ayrıntılı bilgi için Web sitemizi ziyaret edin: www.jbl.com.

Dahil Olan Öğeler

Önemli Güvenlik Talimatları

1. Bu talimatları okuyun.
2. Bu talimatları saklayın.
3. Tüm uyarılara dikkat edin.
4. Tüm talimatlara uyun.
5. Bu cihazı su yakınında kullanmayın.
6. Sadece kuru bezle temizleyin.
7. Havalandırma deliklerini tıkamayın. Üreticinin talimatlarına göre kurun.
8. Radyatörler, ısı kayıtları, sobalar veya diğer cihazlar (amplifikatörler dahil) gibi ısı kaynaklarının yakınına kurmayın.
9. Polarize veya topraklama tipi fişin güvenlik amacını bozmayın. Polarize bir fişin birinden daha geniş iki ucu vardır.
   Topraklama tipi bir fişin iki ucu ve üçüncü bir topraklama ucu vardır. Geniş uç veya üçüncü uç güvenliğiniz için sağlanmıştır. Sağlanan fiş prizinize uymuyorsa, eski prizin değiştirilmesi için bir elektrikçiye danışın.
10. Güç kablosunu özellikle fişlerde, prizlerde ve cihazdan çıktıkları noktada üzerine basılmaktan veya sıkışmaktan koruyun.
11. Sadece üretici tarafından belirtilen ekleri/aksesuarları kullanın.
12. Sadece üretici tarafından belirtilen veya cihazla birlikte satılan araba, sehpa, tripod, braket veya masa ile kullanın. Bir araba kullanıldığında, devrilmeden kaynaklanan yaralanmaları önlemek için araba/cihaz kombinasyonunu hareket ettirirken dikkatli olun.
13. Şimşekli havalarda veya uzun süre kullanılmadığında bu cihazı fişten çekin.
14. Tüm servis işlemleri için yetkili servis personeline başvurun. Güç kaynağı kablosu veya fişi hasar gördüğünde, sıvı döküldüğünde veya cihazın içine nesneler düştüğünde, cihaz yağmura veya neme maruz kaldığında, cihaz normal çalışmadığında veya cihaz düşürüldüğünde servis gereklidir.
15. Bu cihazı damlamaya veya sıçramaya maruz bırakmayın ve cihazın üzerine vazolar gibi sıvılarla dolu nesneler yerleştirilmediğinden emin olun.
16. Bu cihazı AC şebekesinden tamamen ayırmak için, güç kaynağı kablosu fişini AC prizinden çekin.
17. Güç kaynağı kablosunun şebeke fişi kolayca çalışır durumda kalmalıdır.
18. Pilleri güneş ışığı, ateş veya benzeri aşırı ısıya maruz bırakmayın.

Eşkenar bir üçgen içindeki ok başlı şimşek sembolü, kullanıcıyı ürünün muhafazası içinde yalıtılmamış "tehlikeli voltaj" varlığına karşı uyarmayı amaçlar ve bu voltaj, kişilere elektrik çarpması riski oluşturacak kadar büyük olabilir.

Eşkenar bir üçgen içindeki ünlem işareti, kullanıcıyı ürüne eşlik eden literatürde önemli çalıştırma ve bakım (servis) talimatlarının bulunduğuna karşı uyarmayı amaçlar.

Yangın veya elektrik çarpması riskini azaltmak için bu cihazı yağmura veya neme maruz bırakmayın.

Subwoofer uygun havalandırma gerektirir ve kapalı bir ortamda kullanılmamalıdır.

Sağlanan Sivri Uçları Kullanma

Subwoofer'ı halı kaplı bir yüzeye yerleştirdiğinizde kullanmak için dört metal sivri uç sağlanmıştır. Sivri uçları kullanmak, subwoofer'ı zeminden ayırır ve istenmeyen akustik sönümlemeyi önler.

Sivri uçları takmak için:

1. Subwoofer'ı yumuşak, aşındırıcı olmayan bir yüzeye nazikçe ters çevirin.
2. Kauçuk tamponları subwoofer'ın ayaklarından sökün ve çıkarın.
3. Her bir sivri ucu her bir ayaktaki dişli yuvaya vidalayın. Denge için dört sivri ucun da tamamen vidalandığından emin olun.

NOT: Subwoofer'ı hareket ettirmek için ASLA sürüklemeyin, çünkü bu sivri uçlara, ayaklara ve/veya subwoofer kabininin kendisine zarar verir. Her zaman subwoofer'ı kaldırın ve yeni konumuna taşıyın.

Subwoofer Arka Panel Kontrolleri ve Bağlantıları

Faz anahtarı: Bu anahtar, subwoofer sürücüsünün piston benzeri hareketinin, sistemin diğer hoparlörleriyle aynı fazda hareket edip etmediğini belirler. Subwoofer'ın diğer hoparlörlerle faz dışı çalması durumunda, diğer hoparlörlerden gelen ses dalgaları, subwoofer'dan gelen ses dalgalarını kısmen iptal ederek bas performansını ve sonik etkiyi azaltabilir. Bu olgu, kısmen tüm hoparlörlerin odadaki birbirlerine göre yerleşimine bağlıdır.

Giriş Modu anahtarı: Bu anahtar "Normal" ayarında olduğunda, Line In konektörlerinden gelen giriş sinyali aktiftir. Bu anahtar "LFE" ayarında olduğunda, LFE In konektöründen gelen giriş sinyali aktiftir ve subwoofer'ın dahili geçişi devre dışı bırakılır.

Seviye kontrolü: Subwoofer'ın sesini ayarlamak için bu kontrolü kullanın. Sesi artırmak için düğmeyi saat yönünde çevirin; sesi azaltmak için düğmeyi saat yönünün tersine çevirin.

Crossover kontrolü: Bu kontrol, subwoofer'ın sesleri yeniden üreteceği en yüksek frekansı belirler. Crossover kontrolünü ne kadar yükseğe ayarlarsanız, subwoofer o kadar yüksek frekansta çalışır ve bası sistemin diğer hoparlörlerinin basıyla o kadar çok "örtüşür". Bu ayar, çeşitli farklı odalar ve subwoofer konumları için subwoofer ile diğer hoparlörler arasında düzgün bir bas frekansı geçişi sağlamaya yardımcı olur.
NOT: Crossover kontrolü yalnızca Giriş Modu anahtarı "Normal" konumundayken çalışır. Anahtar "LFE" konumundayken subwoofer'ın yerleşik geçişi ve Crossover kontrolü devre dışı bırakılır.

Açık/bekleme göstergesi: Bu LED, subwoofer'ın Açık veya Bekleme durumunda olup olmadığını gösterir:

• LED yeşil yandığında, subwoofer açıktır.
• LED kırmızı yandığında, subwoofer Bekleme modundadır.
• LED kapalı olduğunda, subwoofer'ın Güç anahtarı "Kapalı" konumuna ayarlanmıştır.

Line In konektörleri: Bu konektörlerden gelen sinyaller, subwoofer'ın dahili alçak geçiren geçişinden geçer. Subwoofer'ı, kendi alçak geçiren geçiş ağına sahip olmayan bir alıcı/işlemcinin preamp veya subwoofer çıkışlarına bağlarken, her iki Line In konektörünü de kullanın.

Ayrıca Giriş Modu anahtarını "Normal" konumuna ayarlamanız gerekir. Alıcınızda/işlemcinizde yalnızca bir subwoofer çıkışı varsa, L veya R konektörlerinden birini kullanabilirsiniz.

LFE In konektörü: Bu konektörden gelen sinyal, subwoofer'ın dahili alçak geçiren geçişini atlar. Subwoofer'ı, kendi alçak geçiren geçiş ağına sahip bir alıcı/işlemcinin özel subwoofer çıkışına bağlarken, LFE In konektörünü kullanın.

Ayrıca subwoofer'ın Giriş Modu anahtarını "LFE" konumuna ayarlamanız gerekir.

Güç anahtarı: Subwoofer'ı Bekleme moduna almak için bu anahtarı "Açık" konumuna getirin (Açık/Bekleme LED'i kırmızı yanar); subwoofer'ı kapatmak için bu anahtarı "Kapalı" konumuna getirin.

Güç Kablosu konektörü: Bu kılavuzda açıklanan tüm subwoofer bağlantılarını yaptıktan ve doğruladıktan sonra, subwoofer'ın düzgün çalışması için güç kablosunu aktif, anahtarsız bir elektrik prizine takın. Bu kabloyu bazı ses bileşenlerinde bulunan aksesuar prizine TAKMAYIN.

Subwoofer'ı Yerleştirme

Bir subwoofer'ın performansı, dinleme odasındaki yerleşimi ve sistemdeki diğer hoparlörlere göre fiziksel konumuyla doğrudan ilişkilidir.

Genel olarak kulaklarımızın subwoofer'ların çalıştığı düşük frekanslarda yönlü sesler duymadığı doğru olsa da, bir subwoofer'ı bir odanın sınırlı sınırları içinde kurarken, oda içinde üretilen yansımalar, duran dalgalar ve emilimler herhangi bir subwoofer sisteminin performansını güçlü bir şekilde etkileyecektir. Sonuç olarak, subwoofer'ın odadaki belirli konumu, üretilen bas miktarı ve kalitesi için önemli hale gelir.

Örneğin, subwoofer'ı bir duvarın yanına yerleştirmek genellikle odadaki bas miktarını artıracaktır; bir köşeye yerleştirmek (1) genellikle odadaki bas miktarını en üst düzeye çıkaracaktır. Ancak, köşe yerleşimi aynı zamanda duran dalgaların bas performansı üzerindeki yıkıcı etkisini de artırabilir. Bu etki, dinleme konumuna bağlı olarak değişebilir - bazı dinleme konumları çok iyi sonuçlar verirken, diğerlerinde belirli frekanslarda çok fazla (veya çok az) bas olabilir.

Birçok odada, subwoofer'ı sol ve sağ hoparlörlerle aynı düzlemde (2) yerleştirmek, subwoofer'ın sesi ile sol ve sağ hoparlörlerin sesi arasında en iyi entegrasyonu sağlayabilir. Bazı odalarda, en iyi performans subwoofer'ı dinleme konumunun arkasına (3) yerleştirmekten bile kaynaklanabilir.

Subwoofer'ınız için son bir konum seçmeden önce yerleşimle denemeler yapmanızı şiddetle tavsiye ederiz. Subwoofer için en iyi konumu belirlemenin bir yolu, geçici olarak dinleme konumuna yerleştirmek ve güçlü bas içeriğine sahip müzik çalmaktır. Sistem çalarken odadaki çeşitli konumlarda hareket edin (kulaklarınızı subwoofer'ın yerleştirileceği yere koyarak) ve bas performansının en iyi olduğu konumu bulana kadar dinleyin. Subwoofer'ı o konuma yerleştirin.

Subwoofer'ı Bağlama

ALÇAK GEÇİREN FİLTRELİ ÖZEL BİR SUBWOOFER ÇIKIŞINA SAHİP BİR ALICIYA VEYA PREAMP/İŞLEMCİYE

HAT ÇIKIŞLARINA SAHİP BİR ALICIYA VEYA PREAMP/İŞLEMCİYE

Subwoofer'ı Çalıştırma

SUBWOOFER'I AÇMA VE KAPATMA
Subwoofer'ın Güç (Power) anahtarını "Açık" (On) konumuna getirin. Subwoofer, bir ses sinyali aldığında otomatik olarak açılır ve 20 dakika boyunca ses sinyali almadığında Bekleme (Standby) moduna geçer. Subwoofer'ın Açık/Bekleme (On/Standby) LED'i, subwoofer açıkken yeşil, subwoofer Bekleme (Standby) modundayken kırmızı renkte yanar.

Subwoofer'ı uzun süre kullanmayacaksanız – örneğin, tatile gidiyorsanız – Güç (Power) anahtarını "Kapalı" (Off) konumuna getirin.

SUBWOOFER AYARLARI: CROSSOVER KONTROLÜ

NOT: Crossover kontrolü yalnızca Hat Girişi (Line In) konektörlerini kullandığınızda ve Giriş Modu (Input Mode) anahtarı "Normal" olarak ayarlandığında işlev görür. Giriş Modu (Input Mode) anahtarını "LFE" olarak ayarlamak, subwoofer'ın yerleşik crossover'ını ve Crossover kontrolünü devre dışı bırakır.

Crossover kontrolü, subwoofer'ın yerleşik crossover'ını 50Hz ile 150Hz arasında ayarlar. Crossover kontrolünü ne kadar yüksek ayarlarsanız, subwoofer o kadar yüksek frekansta çalışır ve bası uydu hoparlörlerininkiyle o kadar çok "örtüşür". Bu ayar, çeşitli farklı odalar ve subwoofer konumları için subwoofer ve uydular arasında düzgün bir bas frekansları geçişi sağlamaya yardımcı olur. Crossover kontrolünü ayarlamak için, basın düzgünlüğünü dinleyin. Bas belirli frekanslarda çok güçlü görünüyorsa, daha düşük bir Crossover kontrol ayarı deneyin. Bas belirli frekanslarda çok zayıf görünüyorsa, daha yüksek bir Crossover kontrol ayarı deneyin.

SUBWOOFER AYARLARI: SES DÜZEYİ



Subwoofer'ın ses düzeyini ayarlamak için Seviye (Level) kontrolünü kullanın. Subwoofer'ın ses düzeyini artırmak için düğmeyi saat yönünde çevirin; ses düzeyini azaltmak için düğmeyi saat yönünün tersine çevirin. Subwoofer'ın ses düzeyini sisteminizdeki diğer hoparlörlerin ses düzeyiyle dengeledikten sonra, bunu değiştirmeniz gerekmez.

Subwoofer Ses Düzeyini Ayarlama ile ilgili Notlar:

• Bazen müzik için ideal subwoofer ses düzeyi ayarı filmler için çok yüksekken, filmler için ideal ayar müzik için çok sessizdir. Subwoofer ses düzeyini ayarlarken, hem müzik hem de güçlü bas içeriğine sahip filmleri dinleyin ve her ikisi için de işe yarayan bir "orta yol" ses düzeyi bulun.
• Subwoofer'ınız her zaman çok yüksek veya çok sessiz görünüyorsa, onu farklı bir konuma yerleştirmek isteyebilirsiniz. Subwoofer'ı bir köşeye yerleştirmek, bas çıkışını artırma eğiliminde olurken, herhangi bir duvardan veya köşeden uzağa yerleştirmek, bas çıkışını azaltma eğiliminde olacaktır.

SUBWOOFER AYARLARI: FAZ



Faz (Phase) anahtarı, subwoofer sürücüsünün piston benzeri hareketinin sistemin diğer hoparlörleriyle aynı fazda hareket edip etmediğini belirler. Subwoofer, diğer hoparlörlerle faz dışı çalarsa, uydulardan gelen ses dalgaları, subwoofer'dan gelen dalgaları kısmen iptal ederek bas performansını ve ses etkisini azaltabilir. Bu olgu kısmen, odadaki tüm hoparlörlerin birbirine göre yerleşimine bağlıdır.

Çoğu durumda Faz (Phase) anahtarını "0" konumunda bırakmanız gerekse de, Faz (Phase) anahtarı için kesinlikle doğru bir ayar yoktur. Subwoofer, sistemin geri kalan hoparlörleriyle düzgün bir şekilde aynı fazda olduğunda, ses daha net olacak ve maksimum etkiye sahip olacak ve davul, piyano ve koparılmış yaylılar gibi vurmalı sesler daha gerçekçi gelecektir. Faz (Phase) anahtarını ayarlamanın en iyi yolu, iyi bildiğiniz müzikleri dinlemek ve anahtarı davul ve diğer vurmalı seslere maksimum etkiyi veren konuma ayarlamaktır.
