Fluke 715 qo'llanmasi

Kirish

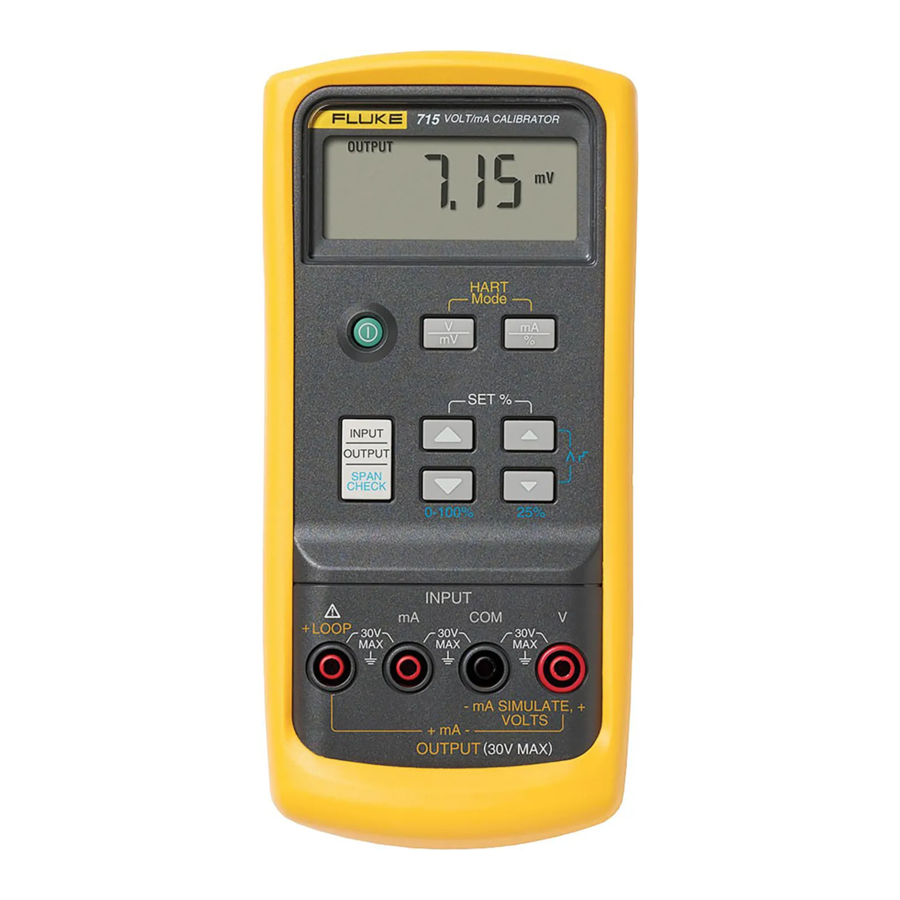

Fluke 715 Volt/mA kalibratori 0 dan 24 mA gacha bo'lgan tok zanjiri sinovi va 0 dan 20/25 V gacha bo'lgan doimiy kuchlanish uchun manba va o'lchash vositasidir. Kalibrator bir vaqtning o'zida manba bermaydi va o'lchamaydi.
Sizning kalibratoringiz g'ilof, sinov o'tkazgichlari to'plami, o'rnatilgan 9 V ishqoriy batareya va ushbu ko'rsatma varag'i bilan ta'minlangan.

Kalibrator imkoniyatlari haqida umumiy ma'lumot

Xalqaro belgilar

Belgi	Ma'nosi
	Yerga ulanish
	Sigortacı
	Batareya
	Ushbu funksiya haqida ma'lumot olish uchun ushbu ko'rsatma varag'iga qarang.
	Ikki tomonlama izolyatsiya
	Kanada Standartlar Assotsiatsiyasining tegishli direktivalariga muvofiq.
	Evropa Ittifoqi direktivalariga muvofiq

Kalibratorni yoqish

Kalibratorni yoqish va o'chirish uchun yashil tugmachasini bosing.
Batareyaning ishlash muddatini uzaytirish uchun:

• mA chiqishi uchun, agar tashqi 24 dan 30 V gacha bo'lgan zanjir quvvat manbai mavjud bo'lsa, manba rejimi o'rniga joriy simulyatsiya rejimini ishlating. (Transmitterga taqlid qilishga qarang.)
• Foydalanilmayotganda kalibratorni o'chiring.

Kalibrator 30 daqiqa harakatsizlikdan so'ng avtomatik ravishda o'chadi. Ushbu vaqtni qisqartirish yoki ushbu funksiyani o'chirish uchun:

1. Kalibrator O'CHIRILGAN holda, tugmachasini bosing. P.S.xx ko'rsatiladi, bu erda xx - daqiqalarda o'chirish vaqti. OFF quvvat tejash funksiyasi o'chirilganligini bildiradi.
2. O'chirish vaqtini daqiqalarda oshirish yoki kamaytirish uchun va/yoki tugmachalarini bosing.
3. O'chirish uchun displeyda OFF ko'rsatilgunga qadar tugmachasini bosing.

HART^TM Rezistor rejimi

Kalibratorda foydalanuvchi tomonidan tanlanadigan 250 ohm HART^TM rezistor mavjud bo'lib, u HART^TM aloqa qurilmalari bilan foydalanishni osonlashtiradi. Rezistorni va tugmachalarini bir vaqtda bosish orqali istalgan vaqtda yoqish/o'chirish mumkin. Zanjir quvvati bilan dc mA ni o'lchashda yoki mA manbasini ulashda HART^TM kommunikatoridan foydalaning.

Diapazonni tekshirish funksiyasi

Kalibrator foydalanuvchilarga har bir chiqish funksiyasi uchun 0% va 100% sozlash nuqtalarini saqlashga imkon beradi. Sozlash nuqtalari saqlangandan so'ng, diapazonni tekshirish funksiyasi foydalanuvchiga 0% dan 100% gacha tezda o'tishga yoki 25% qadamlarda o'tishga imkon beradi.
Avtomatik qadam va ramp rejimlari diapazonni tekshirish rejimida tugmachalarini bir vaqtda bosish orqali yoqilishi mumkin. Avval kerakli chiqish rejimini (V, mV yoki mA) tanlang, so'ngra sozlash nuqtalarini saqlashga o'ting:

1. 0% va 100% Sozlash nuqtalarini saqlash
2. boshqaruv elementlaridan foydalanib, chiqishni 0% uchun kerakli chiqish qiymatiga sozlang.
3. 0% qiymatini saqlash uchun bir vaqtning o'zida aylantirish tugmachalarini bosing.
4. Endi boshqaruv elementlaridan foydalanib, chiqishni 100% uchun kerakli chiqish qiymatiga sozlang
5. Yana, 100% qiymatini saqlash uchun bir vaqtning o'zida aylantirish tugmachalarini bosing.

dc Voltlarni o'lchash

dc Voltlarni manba sifatida ishlatish

dc mA ni o'lchash

Zanjir quvvati bilan dc mA ni o'lchash

Tok chiqish rejimidan foydalanish

Kalibrator mA yoki foizli displeyda joriy chiqishni ta'minlaydi. Foiz -25.00 dan 125.00% gacha, bu erda 0% 4 mA va 100% 20 mA.
Manba rejimida kalibrator tokni ta'minlaydi. Simulyatsiya rejimida kalibrator tashqi quvvatlanadigan tok zanjirida ikki simli transmitterni simulyatsiya qiladi.

mA manbasini ulash

Agar siz hech qanday zanjir ta'minoti bo'lmagan tok zanjiri kabi passiv zanjirga tok berishingiz kerak bo'lsa, manba rejimini ishlating. Sinov o'tkazgichlarini quyida ko'rsatilgandek OUTPUT + va − mA uyalariga joylashtiring.
Eslatma
OUTPUT + va −mA uyalari o'rtasida tok oqishi uchun yo'l bo'lishi kerak, aks holda displey chiqish qiymatini o'rnatganingizda haddan tashqari yukni (OL) ko'rsatadi.

Transmitterga taqlid qilish

Tashqi 24 dan 30 V gacha bo'lgan zanjir quvvat manbai mavjud bo'lganda, simulyatsiya rejimini ishlating.
Sinov o'tkazgichlarini quyida ko'rsatilgandek mA SIMULATE − va + uyalariga joylashtiring.

Texnik xizmat ko'rsatish

Ushbu varaqda tavsiflanmagan texnik xizmat ko'rsatish tartibi uchun Fluke Service Center bilan bog'laning.

Qiyinchilik tug'ilganda

• Batareya va test o'tkazgichlarini tekshiring. Zarur bo'lganda almashtiring.
• To'g'ri uyalar va tugmachalardan foydalanayotganingizga ishonch hosil qilish uchun ushbu varaqni ko'rib chiqing.

Agar kalibrator ta'mirlashni talab qilsa, Fluke Service Center bilan bog'laning. Agar kalibrator kafolat ostida bo'lsa, shartlar uchun quyidagi kafolat bayonotiga qarang. Agar kafolat muddati o'tgan bo'lsa, kalibrator ta'mirlanadi va belgilangan to'lov evaziga qaytariladi. Ma'lumot va narx uchun Fluke Service Center bilan bog'laning.

Tozalash

Vaqti-vaqti bilan korpusni nam mato va detarjen bilan artib turing; abraziv materiallar yoki erituvchilardan foydalanmang.

Kalibrlash

Texnik xususiyatlarga muvofiq ishlashini ta'minlash uchun kalibratoringizni yiliga bir marta kalibrlang. Kalibrlash qo'llanmasi mavjud (PN 686540). AQSh va Kanadadan 1-800-526-4731 raqamiga qo'ng'iroq qiling. Boshqa mamlakatlarda Fluke Service Center bilan bog'laning.

Batareyani almashtirish

Noto'g'ri ko'rsatkichlardan qochish uchun, bu elektr toki urishi yoki jarohatlanishga olib kelishi mumkin, batareya indikatori () paydo bo'lishi bilanoq batareyani almashtiring.

Ehtiyot qismlar va aksessuarlar

Ehtiyot qismlar

Texnik xususiyatlar

Texnik xususiyatlar bir yillik kalibrlash sikliga asoslangan va agar boshqacha ko'rsatilmagan bo'lsa, +18°C dan +28°C gacha qo'llaniladi. "Hisoblar" eng kam ahamiyatli raqamning o'sish yoki kamayish sonini bildiradi.

DC V kirish va chiqish

DC mA kirish

DC mA chiqish

Diapazon: 0 mA dan 24 mA gacha
Foiz ko'rsatkichi: 0% = 4 mA, 100% = 20 mA
Aniq: ±(o'qishning 0.01%i + 2 hisob)

Manba rejimi:
Muvofiqlik: batareya kuchlanishi ≥6.8 V uchun 20 mA da 1000 Ω (batareya kuchlanishi 5.8 dan 6.8 V gacha bo'lganda 20 mA da 700 Ω)

Simulyatsiya rejimi:
Tashqi kontur kuchlanish talabi: 24 V nominal, 30 V maksimal, 12 V minimal

Kontur quvvati
24 V ±10%

Umumiy texnik xususiyatlar

Har qanday uya va yer o'rtasida yoki har qanday ikki uya o'rtasida qo'llaniladigan maksimal kuchlanish: 30 V
Saqlash harorati: -40°C dan 60°C gacha
Ishlash harorati: -10°C dan 55°C gacha
Ishlash balandligi: maksimal 3000 metr
Harorat koeffitsienti: -10 dan 18°C gacha va 28 dan 55°C gacha bo'lgan harorat diapazonlari uchun diapazonning ±0.005%i per °C
Nisbiy namlik: 30°C gacha 95%, 40°C gacha 75%, 50°C gacha 45% va 55°C gacha 35%
Vibratsiya: Tasodifiy 2 g, 5 dan 500 Hz gacha
Shok: 1 metrga tushirish testi
Xavfsizlik: CAN/CSA C22.2 № 1010.1:1992 ga muvofiqligi sertifikatlangan. ANSI/ISA S82.01-1994 ga mos keladi.
Quvvat talablari: Yagona 9 V batareya (ANSI/NEDA 1604A yoki IEC 6LR61)
Hajmi: 32 mm H x 87 mm W x 187 mm L (1.25 dyuym H x 3.41 dyuym W x 7.35 dyuym L);
G'ilof bilan: 52 mm H x 98 mm W x 201 mm L (2.06 dyuym H x 3.86 dyuym W x 7.93 dyuym L)
Og'irligi: 349 g (12.3 oz);
G'ilof bilan: 601 g (21.2 oz)

Xavfsizlik haqida ma'lumot

Kalibratordan faqat ushbu varaqda ko'rsatilganidek foydalaning, aks holda kalibrator tomonidan ta'minlangan himoya buzilishi mumkin.
Ogohlantirish foydalanuvchi uchun xavf tug'diradigan sharoitlar va harakatlarni aniqlaydi; Ehtiyot bo'ling kalibratorga yoki sinovdan o'tkazilayotgan uskunalarga zarar etkazishi mumkin bo'lgan sharoitlar va harakatlarni aniqlaydi.

Elektr toki urishi yoki jarohatlanishning oldini olish uchun:

• Hech qachon ikkita uyacha (terminal) o'rtasida yoki har qanday uyacha va yer o'rtasida 30 V dan ortiq kuchlanish bermang.
• Kalibratordan foydalanishdan oldin batareya qopqog'i yopiqligiga va mahkamlanganga ishonch hosil qiling.
• Batareya qopqog'ini ochishdan oldin kalibratordan o'lchov o'tkazgichlarini olib tashlang.
• Agar kalibrator shikastlangan bo'lsa, undan foydalanmang.
• Kalibratordan portlovchi gaz, bug' yoki chang atrofida foydalanmang.
• Kalibratorga xizmat ko'rsatishda faqat ko'rsatilgan ehtiyot qismlardan foydalaning.

O'lchov yoki chiqish dasturingiz uchun to'g'ri uyachalar, funksiya va diapazondan foydalaning.
