Fluke 715 kézikönyv

Bevezetés

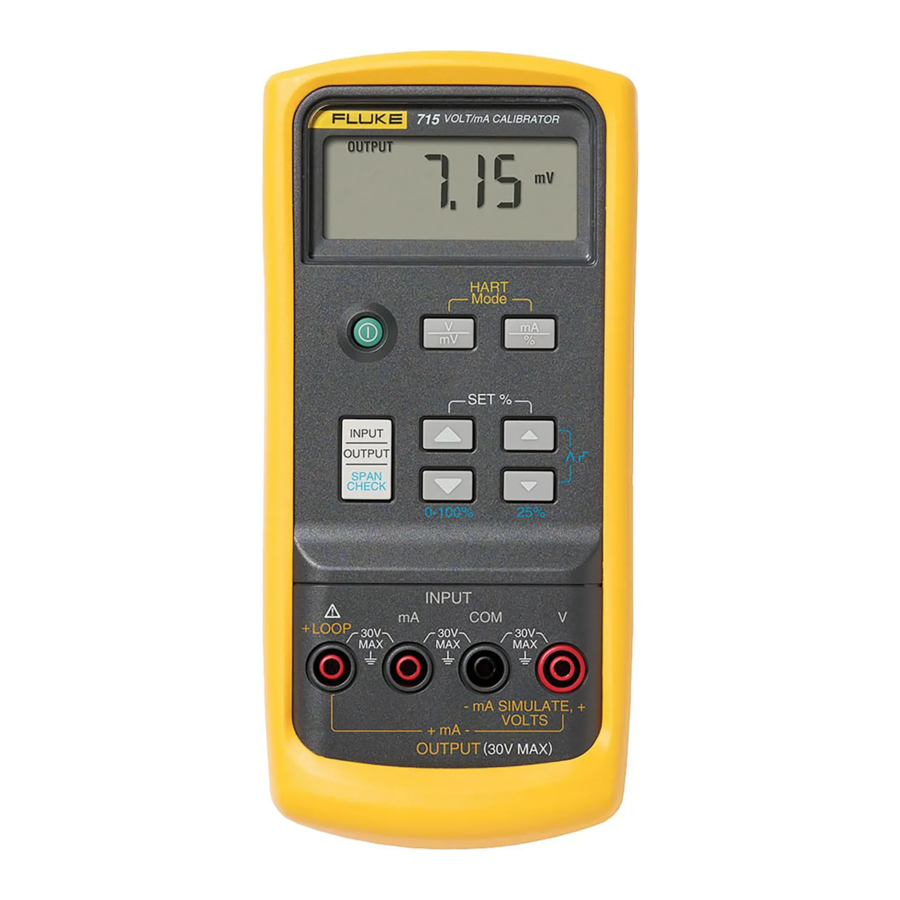

A Fluke 715 Volt/mA kalibrátor egy forrás- és mérőeszköz a 0–24 mA-es áramhurok teszteléséhez és a 0–20/25 V egyenfeszültséghez. A kalibrátor nem tud egyszerre forrást biztosítani és mérni.
A kalibrátort tokkal, egy készlet mérővezetékkel, egy beépített 9 V-os alkáli elemmel és ezzel a használati utasítással szállítjuk.

A kalibrátor képességeinek összefoglalása

Nemzetközi szimbólumok

Szimbólum	Jelentés
	Földelés
	Biztosíték
	Akkumulátor
	A funkcióval kapcsolatos információkért tekintse meg ezt a használati útmutatót.
	Dupla szigetelésű
	Megfelel a vonatkozó Canadian Standards Association irányelveknek.
	Megfelel az Európai Unió irányelveinek

A kalibrátor bekapcsolása

Nyomja meg a zöld nyomógombot a kalibrátor be- és kikapcsolásához.
A leghosszabb akkumulátor-élettartam érdekében:

• mA kimenethez használja az áramszimulációs módot a forrás mód helyett, ha rendelkezésre áll külső 24–30 V-os huroktápegység. (Lásd az Adó szimulálása részt.)
• Kapcsolja ki a kalibrátort, amikor nem használja.

A kalibrátor 30 percnyi inaktivitás után automatikusan kikapcsol. Az idő csökkentéséhez vagy a funkció kikapcsolásához:

1. A kalibrátor KIKAPCSOLT állapotában nyomja meg a gombot. Megjelenik a P.S.xx, ahol a xx a kikapcsolási idő percben. Az OFF azt jelenti, hogy a energiatakarékos funkció ki van kapcsolva.
2. Nyomja meg a és/vagy a gombot a kikapcsolási idő növeléséhez vagy csökkentéséhez percben.
3. A letiltáshoz nyomja meg a gombot, amíg a kijelzőn meg nem jelenik az OFF.

HART^TM ellenállás mód

A kalibrátor felhasználó által választható 250 ohmos HART^TM ellenállással rendelkezik, amely megkönnyíti a HART^TM kommunikációs eszközökkel való használatát. Az ellenállás bármikor be-/kikapcsolható a és a gombok egyidejű megnyomásával. Használjon HART^TM kommunikátort, amikor huroktáppal rendelkező DC mA-t mér, vagy mA-t biztosít.

Tartomány ellenőrző funkció

A kalibrátor lehetővé teszi a felhasználók számára, hogy 0%-os és 100%-os beállítási pontokat tároljanak minden kimeneti funkcióhoz. A beállítási pontok tárolása után a tartományellenőrző funkció lehetővé teszi a felhasználó számára, hogy gyorsan váltson a 0%-ról a 100%-ra, vagy 25%-os lépésekben lépkedjen.
Az automatikus lépés- és rámpamód engedélyezhető a tartományellenőrző módban a gombok egyidejű megnyomásával. Először válassza ki a kívánt kimeneti módot (V, mV vagy mA), majd tárolja a beállítási pontokat:

1. 0% és 100% beállítási pontok tárolása
2. A vezérlők segítségével állítsa a kimenetet a kívánt kimeneti értékre 0%-hoz.
3. Nyomja meg egyszerre a görgetőgombokat a 0% érték tárolásához.
4. Most a vezérlők segítségével állítsa a kimenetet a kívánt kimeneti értékre 100%-hoz.
5. Ismét nyomja meg egyszerre a görgetőgombokat a 100% érték tárolásához.

DC feszültség mérése

DC feszültség biztosítása

DC mA mérése

DC mA mérése huroktáppal

Az aktuális kimeneti módok használata

A kalibrátor áramkimenetet biztosít mA-ben vagy százalékos kijelzésben. A százalék -25,00 és 125,00% között van, ahol a 0% 4 mA, a 100% pedig 20 mA.
Forrás módban a kalibrátor biztosítja az áramot. Szimulációs módban a kalibrátor egy kétvezetékes adót szimulál egy külső táplálású áramhurokban.

mA biztosítása

Használja a forrás módot, amikor áramot kell biztosítania egy passzív áramkörbe, például egy áramhurokba huroktáp nélkül. Helyezze be a mérővezetékeket a KIMENET + és − mA aljzatokba az alábbi ábrán látható módon.
Megjegyzés
Az áramnak folynia kell a KIMENET + és a −mA aljzatok között, különben a kijelző túlterhelést (OL) jelez, amikor beállít egy kimeneti értéket.

Adó szimulálása

Használja a szimulációs módot, ha rendelkezésre áll külső 24–30 V-os huroktápegység.
Helyezze be a mérővezetékeket az mA SZIMULÁCIÓ − és + aljzatokba az alábbi ábrán látható módon.

Karbantartás

A jelen lapon nem szereplő karbantartási eljárásokkal kapcsolatban vegye fel a kapcsolatot a Fluke szervizközponttal.

Nehézség esetén

• Ellenőrizze az akkumulátort és a mérővezetékeket. Szükség esetén cserélje ki őket.
• Nézze át ezt a lapot, és ellenőrizze, hogy a megfelelő csatlakozókat és nyomógombokat használja-e.

Ha a kalibrátort meg kell javítani, vegye fel a kapcsolatot a Fluke szervizközponttal. Ha a kalibrátor garanciális, a feltételeket lásd az alábbi garanciavállalási nyilatkozatban. Ha a garancia lejárt, a kalibrátort rögzített díj ellenében megjavítjuk és visszaküldjük. Információkért és árakért forduljon a Fluke szervizközponthoz.

Tisztítás

Időnként törölje le a házat nedves ruhával és mosószerrel; ne használjon súrolószert vagy oldószert.

Kalibrálás

Évente kalibráltassa a kalibrátort, hogy az a specifikációinak megfelelően működjön. Kalibrációs kézikönyv kapható (PN 686540). Az USA-ból és Kanadából hívja az 1-800-526-4731 telefonszámot. Más országokban vegye fel a kapcsolatot a Fluke szervizközponttal.

Az akkumulátor cseréje

A téves értékek elkerülése érdekében, amelyek áramütéshez vagy személyi sérüléshez vezethetnek, cserélje ki az akkumulátort, amint az akkumulátor jelzőfénye () megjelenik.

Cserealkatrészek és tartozékok

Cserealkatrészek

Specifikációk

A specifikációk egyéves kalibrációs ciklusra vonatkoznak, és +18 °C és +28 °C között érvényesek, hacsak másképp nincs feltüntetve. A "számjegyek" a legkevésbé jelentős számjegy növekményeinek vagy csökkenéseinek számát jelenti.

DC V bemenet és kimenet

DC mA bemenet

DC mA kimenet

Tartomány: 0 mA és 24 mA között
Százalékos kijelzés: 0% = 4 mA, 100% = 20 mA
Pontosság: ±(a leolvasott érték 0,01%-a + 2 számjegy)

Forrás mód:
Megfelelőség: 1000 Ω 20 mA-nél, ha az akkumulátor feszültsége ≥6,8 V (700 Ω 20 mA-nél, ha az akkumulátor feszültsége 5,8 és 6,8 V között van)

Szimulációs mód:
Külső hurokfeszültség követelmény: 24 V névleges, 30 V maximális, 12 V minimális

Hurokteljesítmény
24 V ±10%

Általános specifikációk

Maximális feszültség bármely csatlakozó és a föld vagy bármely két csatlakozó között: 30 V
Tárolási hőmérséklet: -40 °C és 60 °C között
Üzemi hőmérséklet: -10 °C és 55 °C között
Üzemi magasság: 3000 méter maximális
Hőmérsékleti együttható: ±a tartomány 0,005%-a / °C a -10 és 18 °C, valamint a 28 és 55 °C közötti hőmérséklet-tartományban
Relatív páratartalom: 95% 30 °C-ig, 75% 40 °C-ig, 45% 50 °C-ig és 35% 55 °C-ig
Rezgés: Véletlenszerű 2 g, 5–500 Hz
Ütés: 1 méteres ejtési teszt
Biztonság: A CAN/CSA C22.2 No. 1010.1:1992 szabványnak megfelelő tanúsítvánnyal rendelkezik. Megfelel az ANSI/ISA S82.01-1994 szabványnak.
Teljesítményigény: Egyetlen 9 V-os akkumulátor (ANSI/NEDA 1604A vagy IEC 6LR61)
Méret: 32 mm magas x 87 mm széles x 187 mm hosszú (1,25 hüvelyk magas x 3,41 hüvelyk széles x 7,35 hüvelyk hosszú);
Tokkal: 52 mm magas x 98 mm széles x 201 mm hosszú (2,06 hüvelyk magas x 3,86 hüvelyk széles x 7,93 hüvelyk hosszú)
Súly: 349 g (12,3 oz);
Tokkal: 601 g (21,2 oz)

Biztonsági tudnivalók

A kalibrátort csak a jelen leírásban meghatározott módon használja, ellenkező esetben a kalibrátor által nyújtott védelem károsodhat.
A Figyelmeztetés olyan körülményeket és tevékenységeket jelöl, amelyek veszélyt jelentenek a felhasználóra; a Vigyázat olyan körülményeket és tevékenységeket jelöl, amelyek károsíthatják a kalibrátort vagy a vizsgált berendezést.

Az áramütés és a személyi sérülés elkerülése érdekében:

• Soha ne alkalmazzon 30 V-nál nagyobb feszültséget két csatlakozó (kivezetés) között, vagy bármely csatlakozó és a föld között.
• Győződjön meg arról, hogy az akkumulátor fedele be van zárva és rögzítve van, mielőtt a kalibrátort használná.
• Az akkumulátor fedelének kinyitása előtt távolítsa el a mérővezetékeket a kalibrátorból.
• Ne használja a kalibrátort, ha sérült.
• Ne használja a kalibrátort robbanásveszélyes gáz, gőz vagy por közelében.
• A kalibrátor szervizelésekor csak a meghatározott cserealkatrészeket használja.

A méréshez vagy kimeneti alkalmazáshoz használja a megfelelő csatlakozókat, funkciót és tartományt.

Vásároljon Fluke termékeket online itt:
www.MyFlukeStore.ca
1.877.766.5412

Ha a kalibrátor sérült, vagy valami hiányzik, azonnal lépjen kapcsolatba a vásárlás helyével. A tartozékokkal kapcsolatban forduljon a Fluke forgalmazójához. Cserealkatrészek vagy pótalkatrészek rendeléséhez lásd a "Cserealkatrészek" részt.
Ha kapcsolatba szeretne lépni a Fluke-kal, hívja az alábbi telefonszámok egyikét:
USA és Kanada: 1-888-99-FLUKE (1-888-993-5853)
Európa: +31 402-675-200
Japán: +81-3-3434-0181
Szingapúr: +65-*-276-6196
A világ bármely pontján: +1-425-356-5500
Címzett:
Fluke Corporation
P.O. Box 9090,
Everett, WA 98206-9090
U.S.A.
Fluke Europe B.V.
P.O. Box 1186,
5602 BD Eindhoven
The Netherlands
Látogasson el hozzánk a világhálón: www.fluke.com
