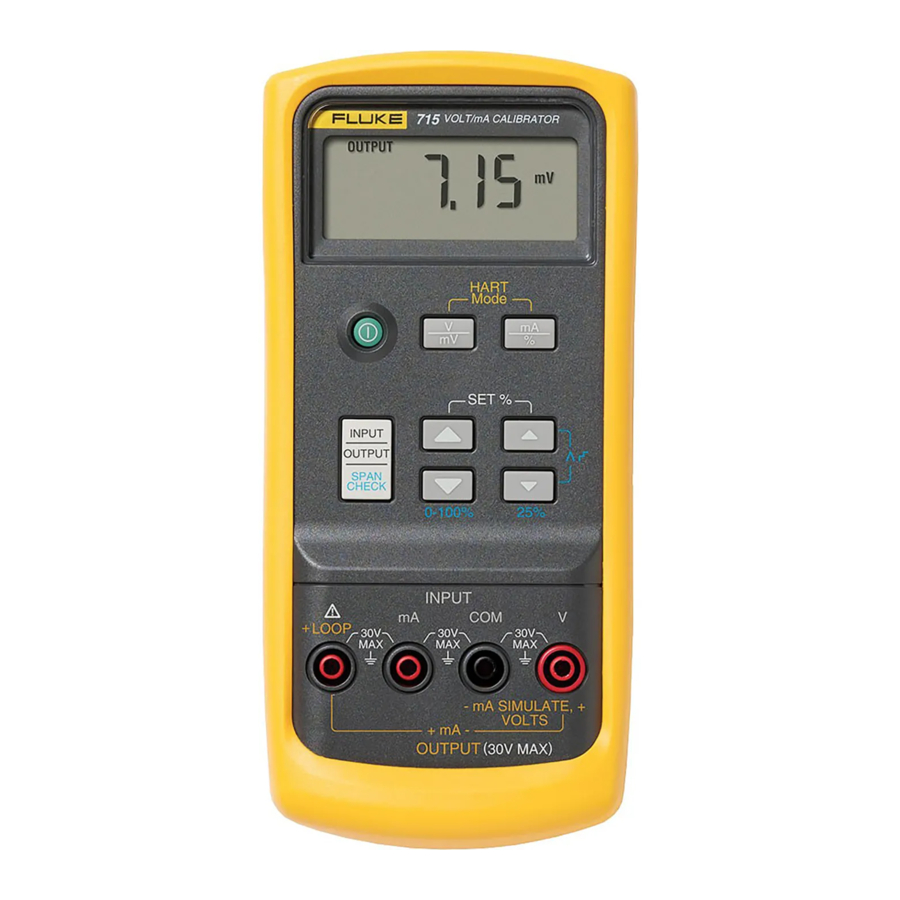

Fluke 715 kasutusjuhend

Sissejuhatus

Fluke 715 Volt/mA kalibraator on 0 kuni 24 mA vooluringi testimise ja 0 kuni 20/25 V alalispinge allikas ja mõõtmise tööriist. Kalibraator ei genereeri ega mõõda korraga.
Teie kalibraatoriga on kaasas kabuur, testjuhtmete komplekt, paigaldatud 9 V alkaline patarei ja see juhend.

Kalibraatori võimaluste kokkuvõte

Rahvusvahelised sümbolid

Sümbol	Tähendus
	Maandus
	Kaitse
	Patarei
	Selle funktsiooni kohta teabe saamiseks vaadake seda juhendit.
	Topeltisolatsioon
	Vastab Kanada Standardite Assotsiatsiooni asjakohastele direktiividele.
	Vastab Euroopa Liidu direktiividele

Kalibraatori sisselülitamine

Kalibraatori sisse- ja väljalülitamiseks vajutage rohelist nuppu.
Pikima aku tööea tagamiseks:

• mA väljundi jaoks kasutage voolu simuleerimise režiimi allika režiimi asemel, kui on saadaval väline 24 kuni 30 V vooluringi toiteallikas. (Vt Transmitteri simuleerimine.)
• Lülitage kalibraator välja, kui seda ei kasutata.

Kalibraator lülitub automaatselt välja pärast 30-minutilist tegevusetust. Selle aja vähendamiseks või selle funktsiooni keelamiseks toimige järgmiselt:

1. Kui kalibraator on VÄLJAS, vajutage klahvi . Kuvatakse P.S.xx, kus xx on väljalülitusaeg minutites. OFF tähendab, et energiasäästja on keelatud.
2. Väljalülitusaja suurendamiseks või vähendamiseks minutites vajutage ja/või .
3. Keelamiseks vajutage , kuni ekraanil kuvatakse OFF.

HART^TM takistirežiim

Kalibraatoril on kasutaja poolt valitav 250 oomi HART^TM takisti, et hõlbustada kasutamist HART^TM sideseadmetega. Takistit saab sisse/välja lülitada igal ajal, vajutades samaaegselt klahve ja . Kasutage HART^TM kommunikaatorit, kui mõõdate alalisvoolu mA vooluringi toitega või genereerite mA.

Vahemiku kontrollimise funktsioon

Kalibraator võimaldab kasutajatel salvestada iga väljundfunktsiooni jaoks 0% ja 100% seadepunktid. Kui seadepunktid on salvestatud, võimaldab vahemiku kontrollimise funktsioon kasutajal kiiresti lülituda 0% ja 100% vahel või liikuda 25% kaupa.
Automaatse sammu- ja kaldrežiimi saab lubada vahemiku kontrollimise režiimis, vajutades samaaegselt klahve . Esmalt valige soovitud väljundrežiim (V, mV või mA), seejärel jätkake seadepunktide salvestamisega:

1. 0% ja 100% seadepunktide salvestamine
2. Kasutades juhtnuppe, seadke väljund soovitud väljundväärtusele 0% jaoks.
3. 0% väärtuse salvestamiseks vajutage samaaegselt kerimisklahve.
4. Nüüd, kasutades juhtnuppe, seadke väljund soovitud väljundväärtusele 100% jaoks.
5. Jällegi, 100% väärtuse salvestamiseks vajutage samaaegselt kerimisklahve.

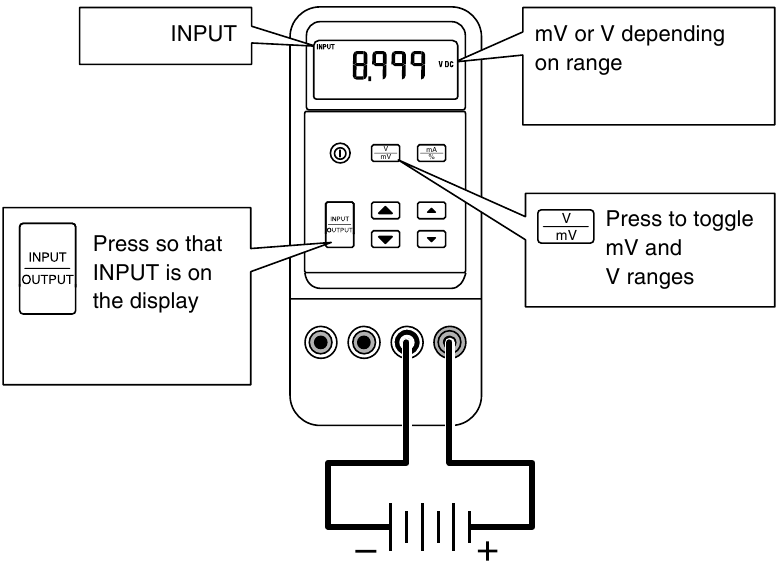

Alalisvoolu voltide mõõtmine

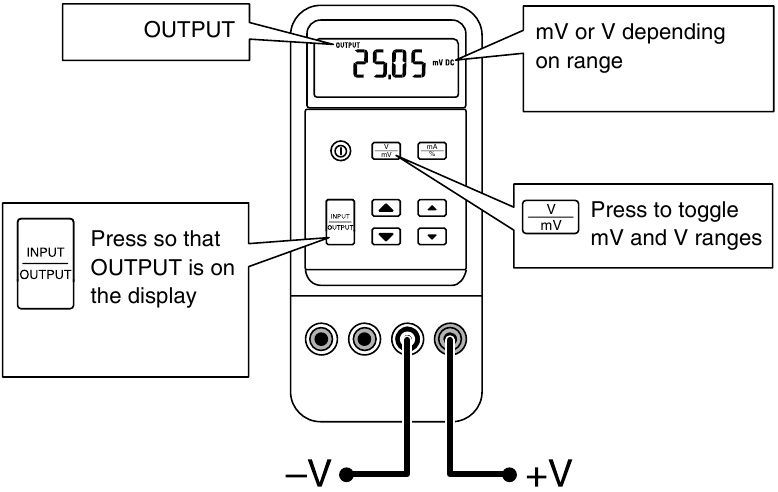

Alalisvoolu voltide genereerimine

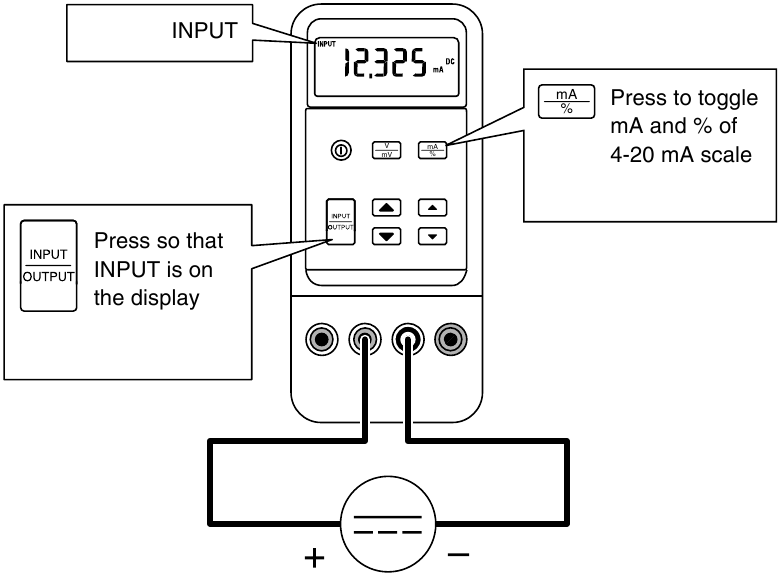

Alalisvoolu mA mõõtmine

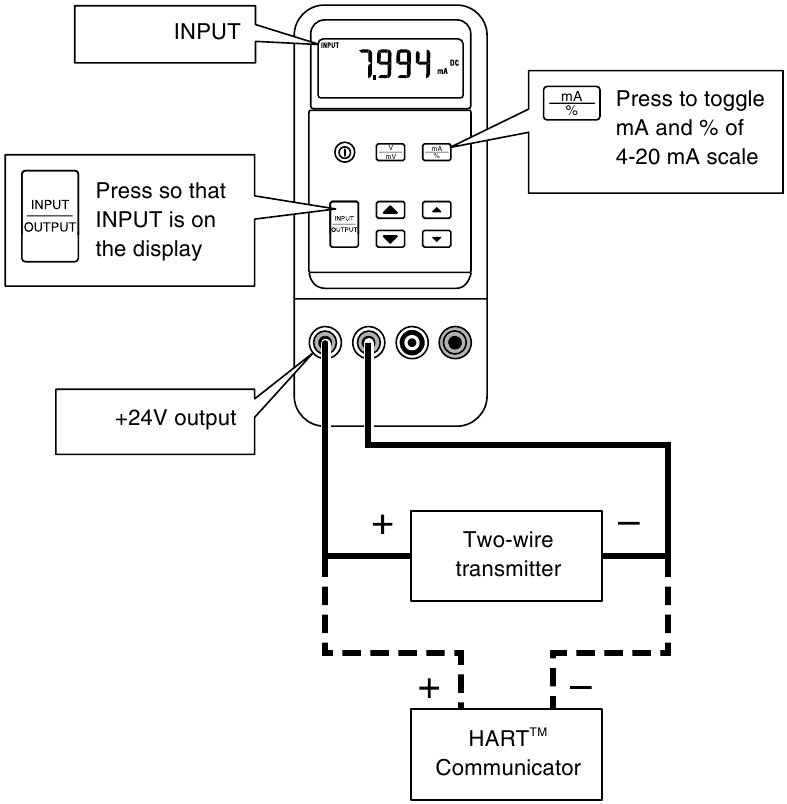

Alalisvoolu mA mõõtmine vooluringi toitega

Vooluväljundi režiimide kasutamine

Kalibraator tagab vooluväljundi mA või protsendi näidikul. Protsent on -25,00 kuni 125,00%, kus 0% on 4 mA ja 100% on 20 mA.
Allika režiimis varustab kalibraator voolu. Simuleerimise režiimis simuleerib kalibraator kahejuhtmelist transmitterit välise toitega vooluringis.

mA genereerimine

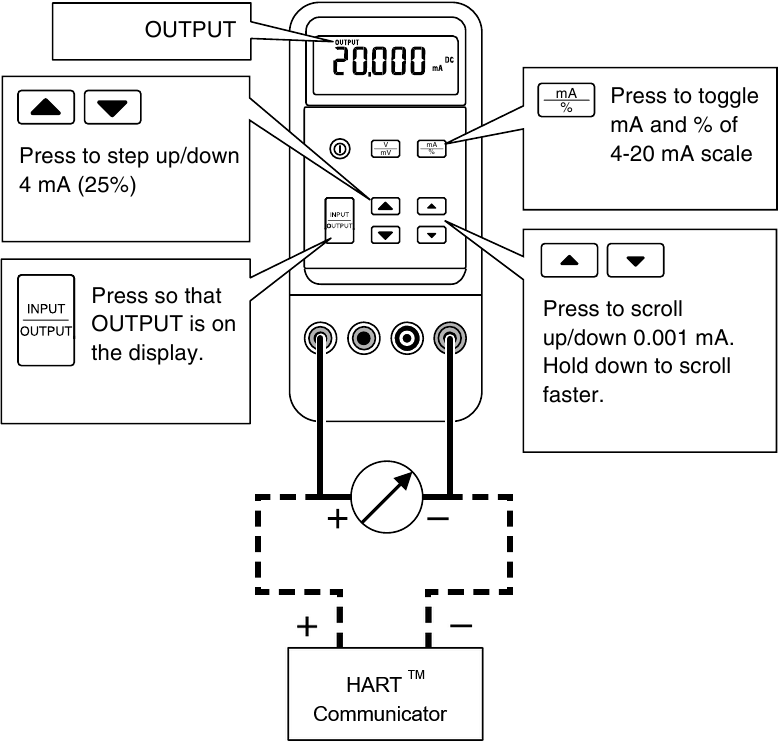

Kasutage allika režiimi alati, kui peate voolu tarnima passiivsesse vooluringi, näiteks vooluringi, millel pole vooluringi toiteallikat. Sisestage testjuhtmed OUTPUT + ja − mA pesadesse, nagu allpool näidatud.
Märkus
OUTPUT + ja −mA pesade vahel peab olema voolu liikumise tee, vastasel juhul kuvab ekraan ülekoormuse (OL), kui määrate väljundväärtuse.

Transmitteri simuleerimine

Kasutage simuleerimise režiimi, kui on saadaval väline 24 kuni 30 V vooluringi toiteallikas.

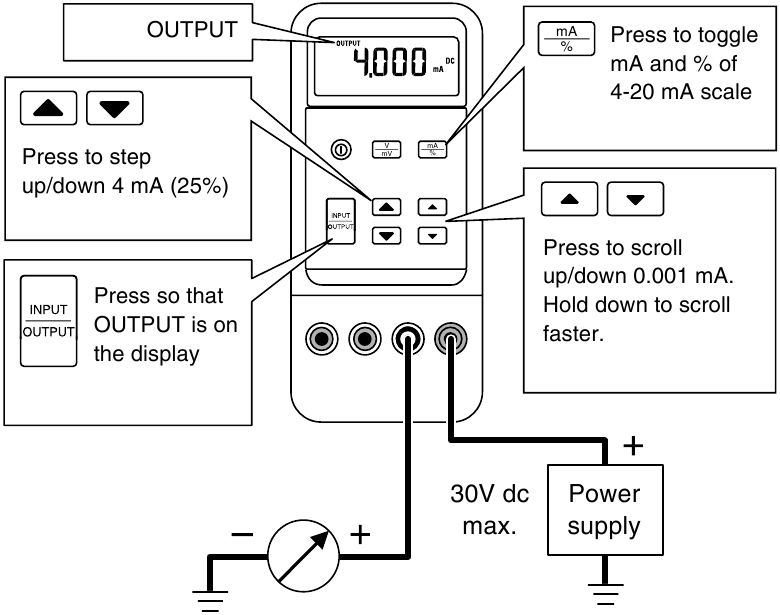

Sisestage testjuhtmed mA SIMULATE − ja + pesadesse, nagu allpool näidatud.

Hooldus

Kui hooldusprotseduure ei ole käesoleval lehel kirjeldatud, võtke ühendust ettevõtte Fluke teeninduskeskusega.

Raskuste korral

• Kontrollige akut ja testjuhtmeid. Vajaduse korral vahetage need välja.
• Vaadake see leht uuesti läbi, et veenduda, kas kasutate õigeid pesasid ja nuppe.

Kui kalibraator vajab remonti, võtke ühendust ettevõtte Fluke teeninduskeskusega. Kui kalibraatoril on garantii, vaadake tingimuste kohta allolevat garantiid. Kui garantii on aegunud, parandatakse kalibraator ja tagastatakse fikseeritud tasu eest. Teabe ja hinna saamiseks võtke ühendust ettevõtte Fluke teeninduskeskusega.

Puhastamine

Pühkige korpust perioodiliselt niiske lapi ja pesuvahendiga; ärge kasutage abrasiivseid aineid ega lahusteid.

Kalibreerimine

Kalibreerige oma kalibraator kord aastas, et tagada selle toimimine vastavalt spetsifikatsioonidele. Saadaval on kalibreerimisjuhend (PN 686540). Helistage USA-st ja Kanadast numbril 1-800-526-4731. Teistes riikides võtke ühendust ettevõtte Fluke teeninduskeskusega.

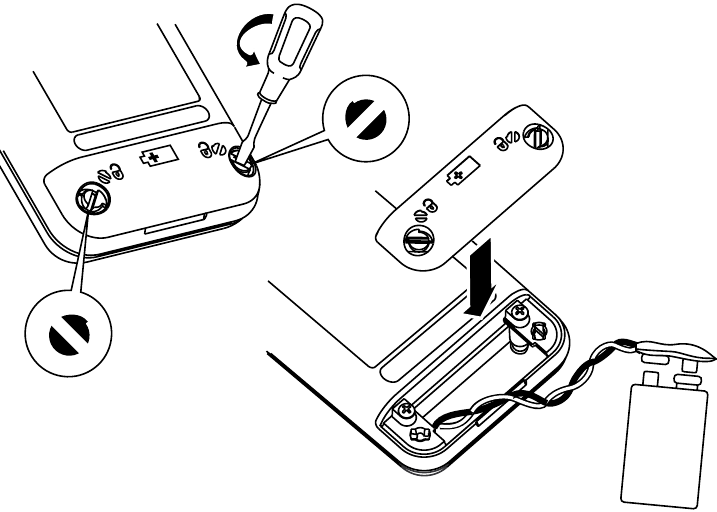

Aku vahetamine

Vale näidu vältimiseks, mis võib põhjustada elektrilöögi või kehavigastusi, vahetage aku välja kohe, kui aku indikaator () ilmub.

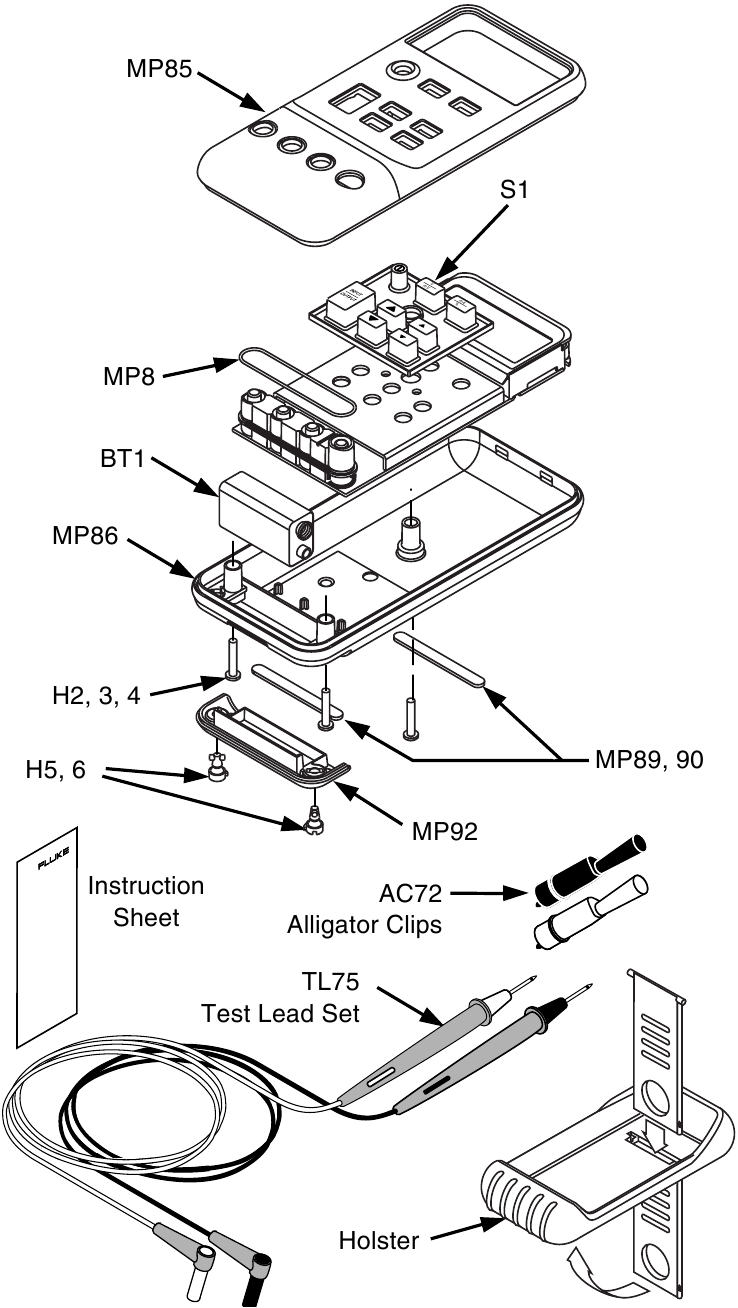

Varuosad ja tarvikud

Varuosad

Tehnilised andmed

Tehnilised andmed põhinevad üheaastasel kalibreerimistsüklil ja kehtivad temperatuuril +18 °C kuni +28 °C, kui pole märgitud teisiti. "Loendused" tähendab kõige vähem olulise numbri arvu suurendamisi või vähendamisi.

Alalisvoolu V sisend ja väljund

Alalisvoolu mA sisend

Alalisvoolu mA väljund

Vahemik: 0 mA kuni 24 mA
Protsentuaalne kuva: 0% = 4 mA, 100% = 20 mA
Täpsus: ±(0,01% näidust + 2 loendust)

Allika režiim:
Vastavus: 1000 Ω temperatuuril 20 mA aku pinge korral ≥6,8 V (700 Ω temperatuuril 20 mA aku pinge korral 5,8 kuni 6,8 V)

Simuleerimisrežiim:
Väline ahela pinge nõue: 24 V nominaalne, 30 V maksimaalne, 12 V minimaalne

Ahela toide
24 V ±10%

Üldised tehnilised andmed

Maksimaalne pinge, mida rakendatakse mis tahes pesa ja maanduse vahel või mis tahes kahe pesa vahel: 30 V
Säilitustemperatuur: -40 °C kuni 60 °C
Töötemperatuur: -10 °C kuni 55 °C
Töökõrgus: 3000 meetrit maksimaalselt
Temperatuurikoefitsient: ±0,005% vahemikust °C kohta temperatuurivahemikes -10 kuni 18 °C ja 28 kuni 55 °C
Suhteline õhuniiskus: 95% kuni 30 °C, 75% kuni 40 °C, 45% kuni 50 °C ja 35% kuni 55 °C
Vibratsioon: Juhuslik 2 g, 5 kuni 500 Hz
Löök: 1 meetri kukkumiskatse
Ohutus: Sertifitseeritud vastavalt standardile CAN/CSA C22.2 nr 1010.1:1992. Vastab standardile ANSI/ISA S82.01-1994.
Toiteallika nõuded: Üks 9 V aku (ANSI/NEDA 1604A või IEC 6LR61)
Suurus: 32 mm K x 87 mm L x 187 mm P (1,25 tolli K x 3,41 tolli L x 7,35 tolli P);
Koos kabuuriga: 52 mm K x 98 mm L x 201 mm P (2,06 tolli K x 3,86 tolli L x 7,93 tolli P)
Kaal: 349 g (12,3 untsi);
Koos kabuuriga: 601 g (21,2 untsi)

Ohutusteave

Kasutage kalibraatorit ainult selles juhendis kirjeldatud viisil, vastasel juhul võib kalibraatori pakutav kaitse väheneda.
Hoiatus määratleb tingimused ja toimingud, mis kujutavad endast ohtu kasutajale; Ettevaatust määratleb tingimused ja toimingud, mis võivad kahjustada kalibraatorit või testitavat seadet.

Võimaliku elektrilöögi või kehavigastuse vältimiseks:

• Ärge kunagi rakendage rohkem kui 30 V kahe pesa (klemmi) vahel ega ühegi pesa ja maanduse vahel.
• Enne kalibraatori kasutamist veenduge, et patareipesa uks on suletud ja lukustatud.
• Enne patareipesa ukse avamist eemaldage kalibraatorist testjuhtmed.
• Ärge kasutage kalibraatorit, kui see on kahjustatud.
• Ärge kasutage kalibraatorit plahvatusohtliku gaasi, auru või tolmu läheduses.
• Kalibraatori hooldamisel kasutage ainult ettenähtud varuosi.

Kasutage oma mõõtmis- või väljundrakenduse jaoks õigeid pesasid, funktsiooni ja vahemikku.

Osta Fluke tooteid veebist aadressil:
www.MyFlukeStore.ca
1.877.766.5412

Kui kalibraator on kahjustatud või midagi on puudu, võtke kohe ühendust ostukohaga. Lisatarvikute kohta teabe saamiseks võtke ühendust oma Fluke edasimüüjaga. Varuosade või varuosade tellimiseks vaadake "Varuosad".
Fluke'iga ühenduse võtmiseks helistage ühel järgmistest telefoninumbritest:
USA ja Kanada: 1-888-99-FLUKE (1-888-993-5853)
Euroopa: +31 402-675-200
Jaapan: +81-3-3434-0181
Singapur: +65-*-276-6196
Mujal maailmas: +1-425-356-5500
Aadress kirjavahetuseks:
Fluke Corporation
P.O. Box 9090,
Everett, WA 98206-9090
U.S.A.
Fluke Europe B.V.
P.O. Box 1186,
5602 BD Eindhoven
The Netherlands
Külastage meid ülemaailmses veebis aadressil: www.fluke.com
