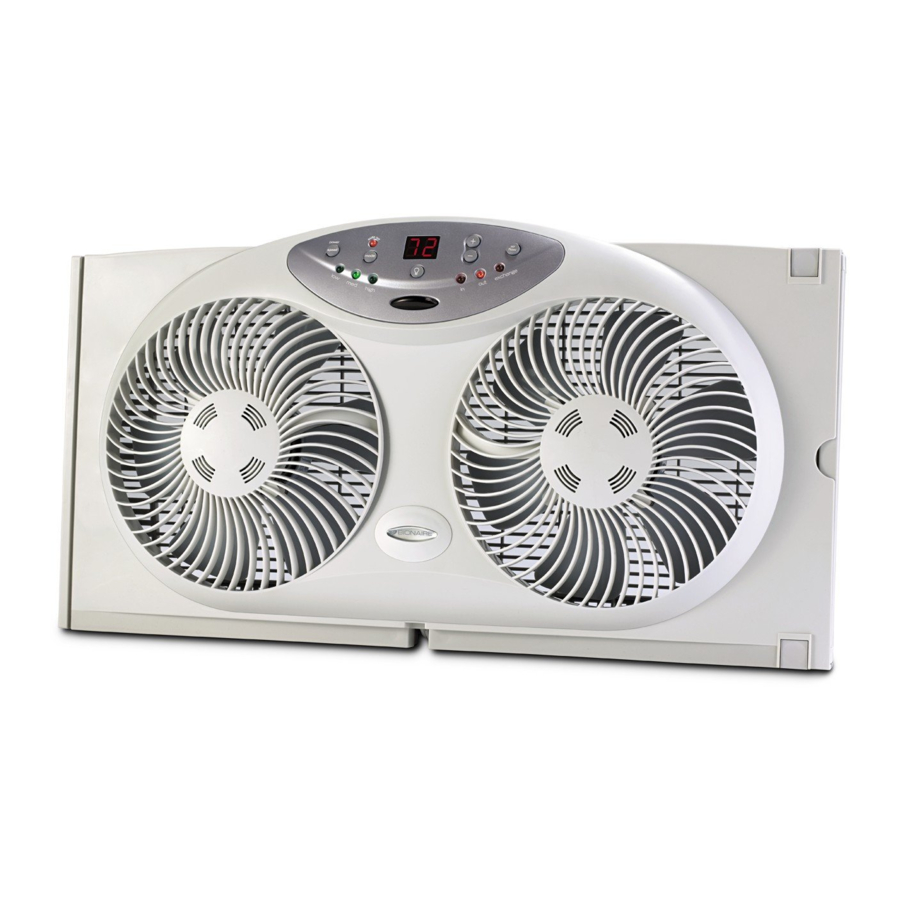

Bionaire BWF0910AR - Masofadan boshqarish pulti bilan ikkita deraza ventilyatori uchun qo'llanma
XUSUSIYATLARI - ISHLASH TARTIBI
- LED displey
- Boshqaruv paneli
- Uzatgich qulflari (2)
- Masofadan boshqarish pulti
- Uzatgich ekrani
- Old panjaralar
- Tezlikni boshqarish tugmasi
- Avtomatik yoqish indikatori
- Haroratni oshirish tugmasi
- Havo oqimi yo'nalishi tugmasi
- Haroratni pasaytirish tugmasi
- Dimmer tugmasi
- Rejim tugmasi
O'RNATISH BO'YICHA YO'RIQNOMA
Deraza ventilyatorini o'rnatish
Deraza ventilyatori ikki tomonlama osilgan, surma va qanotli derazalarga moslash uchun mo'ljallangan.
- Ventilyatorni deraza teshigiga o'rnating.
- Agar ventilyator deraza romining yuqori va pastki qismiga mahkam o'rnashmasa, biriktirilgan uzatgich panelini ulang va ventilyator derazangizga xavfsiz tarzda o'rnaguncha o'rnatilgan uzatgich ekranini tortib oling (3-rasmga qarang).
![Umumiy ko'rinish - 3-qism]( "Bionaire - BWF0910AR - Umumiy ko'rinish - 3-qism")
- Ventilyatorni joyida ushlab turish uchun derazani ehtiyotkorlik bilan yoping, shunda derazaning pastki qirrasi deraza ventilyatorining yuqori qismidagi tekis joyga tushadi.
![]()
Ventilyator har doim derazangizga mahkam o'rnatilganligiga ishonch hosil qiling. Derazada turganida ventilyatorga suyanmang yoki itarmang.
ESLATMA: Surma derazalar uchun ventilyatorni deraza teshigiga vertikal ravishda o'rnating, chap tomoni pastda bo'lsin.
O'RNATISH QO'LLANMASI
Uzatgich ekranini ventilyatorning o'ng tomonining yuqori va pastki qismida joylashgan uzatgich qulflarini tortib sozlash mumkin. Uzatgich ekranini kerakli uzunlikda mahkamlash uchun qulflarni orqaga suring.
Uzatgich panellari ventilyatorning chap tomonida joylashgan oluklarga uzatgich panellarini oddiygina surish orqali ventilyatorga mahkamlanishi mumkin.
24 dyuymdan 27 dyuymgacha (61-69 sm): O'ng tomondan 3 dyuymgacha (7,6 sm) foydalaning, uzatgich ekranini tortib oling.
28 dyuymdan 34 dyuymgacha (71-86 sm): Chap tomonda bitta 3 dyuymli (7,6 sm) uzatgich panelidan foydalaning. Mahkam o'rnashishi uchun o'ng tomonda tortib olinadigan uzatgich ekranini sozlang (0,5 dyuymdan 7 dyuymgacha (1,3-17,8 sm)).
34 dyuymdan (86 sm) kattaroq: Qo'shimcha uzatgich panellari talab qilinadi.
QO'LDA ISHLASH BO'YICHA YO'RIQNOMA
Eslatma: Ventilyatorni doimiy ravishda ishlatish uchun boshqaruv panelining chap tomonida joylashgan avtomatik yoqish indikatori o'chirilganligiga ishonch hosil qiling.
- Deraza ventilyatoringizni har qanday 120V AC elektr rozetkasiga ulang.
ESLATMA: Ventilyator elektr rozetkasiga ulanganida harorat displeyi har doim yonib turadi. - Ventilyatorni yoqish uchun Tezlikni boshqarish tugmasini bosing.
- Tezlikni Tezlikni boshqarish tugmasini bosish orqali yuqori, o'rta (med) yoki pastga sozlang.
- Havo oqimi tugmasini bosish orqali havo oqimi yo'nalishini chiqarish (tashqariga), qabul qilish (ichkariga) yoki almashish (bir pichoq havoni ichkariga, ikkinchi pichoq havoni tashqariga puflaydi) ga sozlang.
- Ventilyatorni o'chirish uchun Tezlikni boshqarish tugmasini bosing va ventilyator o'chguncha tezliklarni aylantiring yoki ventilyator o'chguncha Tezlikni boshqarish tugmasini bosib turing.
AVTOMATIK ISHLASH BO'YICHA YO'RIQNOMA
Deraza ventilyatoringiz raqamli boshqaruv termostati bilan jihozlangan bo'lib, u oldindan o'rnatilgan qulaylik darajasiga qarab ventilyatorni avtomatik ravishda yoqadi va o'chiradi. Misol uchun, agar siz termostatingizni 75°F (24°C) ga o'rnatgan bo'lsangiz va xona harorati 74°F (23°C) yoki undan pastga tushsa, ventilyator avtomatik ravishda o'chadi. Keyin xona harorati 75°F (24°C) dan oshganda ventilyator yana yoqiladi. Ushbu xususiyatdan foydalanish uchun deraza ventilyatoringiz avtomatik rejimda ekanligiga ishonch hosil qiling (bu boshqaruv panelining chap tomonidagi qizil chiroq bilan ko'rsatiladi).
- Boshqaruv panelida joylashgan Rejim tugmasini bosish orqali ventilyatorni avtomatik rejimga o'tkazing. Qurilma avtomatik rejimda bo'lganda Avtomatik yoqish indikatori yonadi.
- Kerakli haroratni dasturlash uchun Boshqaruv panelining old tomonidagi Haroratni sozlash (+,–) tugmalarini bosing yoki masofadan boshqarish pultidan foydalaning.
- Haroratni sozlashni tugatgandan so'ng displey miltillaydi. Keyin u joriy xona haroratini ko'rsatishga qaytadi.
Agar qurilma avtomatik rejimda ishga tushmasa, o'rnatilgan harorat joriy xona haroratidan past ekanligiga ishonch hosil qiling. Agar ventilyator to'xtatilgan bo'lsa va siz uni qayta yoqmoqchi bo'lsangiz, o'rnatilgan haroratni pasaytiring yoki qo'lda rejimga o'ting.
FCC BAYONOTI
Radio/televideniye shovqinlarining potentsiali
Ushbu qurilma FCC qoidalarining 15-qismiga mos keladi.
Ishlash quyidagi ikki shartga bog'liq:
- Ushbu qurilma zararli shovqinlarni keltirib chiqarmasligi kerak va
- ushbu qurilma qabul qilingan har qanday shovqinni, shu jumladan istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinni qabul qilishi kerak. Ushbu mahsulot sinovdan o'tkazildi va FCC qoidalarining 15-qismiga muvofiq, B sinfidagi raqamli qurilma uchun chegaralarga mos kelishi aniqlandi.
Ushbu chegaralar turar joy qurilmasida zararli shovqinlardan oqilona himoya qilish uchun mo'ljallangan. Mahsulot radiochastotalik energiyasini ishlab chiqaradi, ishlatadi va tarqatishi mumkin va agar ko'rsatmalarga muvofiq o'rnatilmasa va ishlatilmasa, radioaloqa uchun zararli shovqinlarni keltirib chiqarishi mumkin. Biroq, ma'lum bir qurilmada shovqin bo'lmasligiga kafolat yo'q. Agar mahsulot radio yoki televideniye qabul qilishiga zararli shovqinlarni keltirib chiqarsa, buni mahsulotni yoqish yoki o'chirish orqali aniqlash mumkin bo'lsa, foydalanuvchiga quyidagi choralardan biri yoki bir nechtasi bilan shovqinni tuzatishga urinish tavsiya etiladi:
- Qabul qiluvchi antennaning yo'nalishini o'zgartiring yoki joyini o'zgartiring.
- Mahsulot va qabul qilgich o'rtasidagi masofani oshiring qabul qiluvchi.
- Mahsulotni zanjirdagi rozetkaga ulang qabul qilgich ulanganidan farq qiladi.
- Yordam uchun dilerga yoki tajribali radio/TV texnikiga murojaat qiling.
- Mualliflik uchun mas'ul bo'lgan tomon tomonidan aniq tasdiqlanmagan o'zgartirishlar yoki modifikatsiyalar foydalanuvchining uskunani ishlatish huquqini bekor qilishi mumkin.
MASOFADAN BOSHQARISH PULTI
2 ta AAA batareyasi, 1,5V (qo'shilgan) talab qilinadi.
Batareyani almashtirish
- Masofadan boshqarish pultidan batareya qopqog'ini olib tashlang.
- Batareyalarni masofadan boshqarish pultidan olib tashlang.
- Ikkita yangi batareyani joyiga mahkam bosib joylashtiring.
- Batareya qopqog'ini qayta o'rnating.
ESLATMALAR:
- Bir vaqtning o'zida to'plamning barcha batareyalarini almashtiring.
- Kontakt bulog'ini egmaslik yoki shikastlamaslik uchun batareyalarni o'rnatishdan oldin batareya kontaktlarini va qurilmalarning kontaktlarini tozalang.
- Uzoq vaqt davomida ishlatilmayotganda batareyalarni uskunadan olib tashlang.
- Foydalanilgan batareyalarni darhol olib tashlang.
- Eski va yangi batareyalarni aralashtirmang. Ishqoriy, standart (uglerod-sink) yoki qayta zaryadlanuvchi batareyalarni aralashtirmang.
- Foydalanilgan batareyalarni maishiy chiqindi konteynerlariga tashlamang. Hududingizdagi utilizatsiya yoki qayta ishlash amaliyotlari uchun mahalliy hukumat bilan bog'laning.
TOZALASH/SAQLASH
TOZALASH/TEXNIK XIZMAT KO'RSATISH BO'YICHA YO'RIQNOMA
Faningizga to'g'ri va xavfsiz tarzda g'amxo'rlik qilish uchun ushbu ko'rsatmalarga amal qiling. Iltimos, yodda tuting:
ALMASHTIRILADIGAN SAQLAGICH
Agar sizning (5 Amper, 125 Volt) almashtiriladigan saqlagichingiz yonib ketsa, iltimos, 1-866-518-3157 raqamiga qo'ng'iroq qilib yangi saqlagichga buyurtma bering. Vilkadagi saqlagichni almashtirish uchun quyidagi ko'rsatmalarga amal qiling.
Foydalanuvchiga xizmat ko'rsatish bo'yicha ko'rsatmalar
- Faningizni elektrdan uzing. Vilkani ushlang va rozetkadan yoki boshqa chiqish moslamasidan chiqarib oling. Simni tortib elektrdan uzmang.
- Vilkaning yuqori qismida joylashgan saqlagich qopqog'ini bosh barmog'ingiz yoki tekis tornavida yordamida qopqoqni tishlarga tomon pastga siljitib oching. DIQQAT: Saqlagichni olib tashlashga urinishdan oldin saqlagich qopqog'i to'liq ochilganligiga ishonch hosil qiling.
- Saqlagichni ehtiyotkorlik bilan olib tashlang, buning uchun kichik tornavida yordamida saqlagichni bo'linmadan saqlagichning metall uchlari bilan chiqarib oling. (4-rasmga qarang)
![]()
- Vilkani qattiq, tekis yuzaga qo'ying. Saqlagich bo'linmasiga yangi 5 Amperli, 125 Voltli saqlagichni joylashtiring va kichik tornavida yordamida saqlagichning metall uchlarini bo'linmaga mahkamlang.
![]()
Yong'in xavfi. Saqlagichni faqat 5 Amperli, 125 Voltli saqlagich bilan almashtiring.
- Saqlagich qopqog'ini to'liq yoping. Agar saqlagich qopqog'ini yopish qiyin bo'lsa, saqlagichning metall uchlarini bosib, saqlagichning joyiga to'liq mahkamlanganligiga ishonch hosil qiling.
- Yong'in xavfi. Ulanish vilkasini almashtirmang. Olib tashlanmasligi kerak bo'lgan xavfsizlik moslamasini (saqlagich) o'z ichiga oladi. Agar ulanish vilkasi shikastlangan bo'lsa, mahsulotni tashlab yuboring.
FANNI TOZALASH
- Tozalashdan oldin har doim fanni elektrdan uzing.
- Suvning fan korpusiga tomchilab tushishiga yoki kirishiga yo'l qo'ymang.
- Yumshoq, namlangan matodan foydalanishga ishonch hosil qiling.
- Tozalash vositasi sifatida benzin, suyultiruvchi yoki benzoldan foydalanmang.
Fan panjaralarini, uzaytiruvchi ekranini va uzaytiruvchi panellarini yumshoq, nam mato bilan tozalang. Iltimos, motor korpusi atrofida ehtiyot bo'ling. Motor yoki boshqa elektr komponentlarining suvga ta'sir qilishiga yo'l qo'ymang. Shuningdek, yumshoq tukli cho'tka qo'shimchasi yordamida changni panjara joylaridan tozalash uchun changyutgichdan foydalanish mumkin.
DIQQAT: Tozalashdan oldin fanningizni o'chirishni unutmang.
FANNI SAQLASH BO'YICHA KO'RSATMALAR
Faningizni mavsumdan tashqari vaqtda saqlash mumkin, ammo uni xavfsiz, quruq joyda saqlash muhim.
- Biz asl (yoki mos o'lchamdagi) qutidan foydalanishni tavsiya qilamiz.
- Fanni changdan himoya qilishni unutmang.
DERAZA FANINING AKSESSUARLARI
| Deraza fanining uzaytiruvchi paneli (2310010000420) |  | Buyurtma berish uchun www.bionaire.com saytiga o'ting yoki 1-866-518-3157 raqamiga qo'ng'iroq qiling |
MUAMMOLARNI BARTARAF ETISH QO'LLANMASI
| Muammo | Potensial sabab | Potensial yechim |
|  Havo oqimi yo'nalishini o'zgartirish moslamalari to'g'ri holatda emas. |  Havo oqimi yo'nalishini o'zgartirish moslamalarini kirish, chiqarish yoki havo almashish holatiga sozlang. |
| Fan elektrga ulanmagan.Fan elektrga ulangan va O'chirilgan (Off) holatiga o'rnatilgan.Fanda oldindan o'rnatilgan harorat juda yuqori. | Simni 120V AC rozetkaga ulang.Tezlik tugmasi yordamida fanni yoqing. Qo'llanmaga yoki avtomatik ishlash bo'yicha ko'rsatmalarga qarang.Fandagi haroratni xona haroratidan pastroq qilib o'rnating. Avtomatik ishlash bo'yicha ko'rsatmalarga qarang. |
| Fan derazada to'g'ri o'rnatilmagan bo'lishi mumkin. | Deraza romining pastki cheti fanning yuqori qismidagi truba ichiga to'g'ri kelishiga ishonch hosil qiling. Derazani ustiga to'liq yoping, shunda u mahkam bo'ladi. Deraza fanini o'rnatish bo'limiga qarang. |
| Fanni vertikal holatda o'rnatish kerak bo'lishi mumkin. | Deraza fanlarini vertikal yoki gorizontal holatda o'rnatish mumkin. Shuni esda tutingki, vertikal holatda o'rnatilganda, ichki sozlanishi uzaytiruvchi panel deraza fanining yuqori qismida joylashgan bo'lishi kerak va hech qachon pastki qismida bo'lmasligi kerak. Deraza fanini o'rnatish bo'limiga qarang. |
Mening deraza fanim iflos bo'lib qoldi | Uzoq muddatli yoki doimiy foydalanish. Filtrlanmagan havoni aylantirganda bu normal holat. | Avval fanni rozetkadan uzing. Fanning tashqi tomonini nam mato bilan artib tozalash mumkin. Chang cho'tkasi qo'shimchasi bilan changyutgichdan foydalaning. Tozalash/texnik xizmat ko'rsatish bo'yicha ko'rsatmalar bo'limiga qarang. |
Agar sizda mahsulotingiz bo'yicha savollaringiz bo'lsa yoki boshqa Bionaire® mahsulotlari haqida ko'proq bilmoqchi bo'lsangiz, iltimos, 1-866-518-3157 raqami orqali iste'molchilarga xizmat ko'rsatish bo'limiga murojaat qiling yoki www.bionaire.com veb-saytimizga tashrif buyuring.
KAFOLAT HAQIDA MA'LUMOT
5 YILLIK CHEKLANGAN KAFOLAT
Sunbeam Products, Inc., Jarden Consumer Solutions sifatida faoliyat yurituvchi yoki Kanadada bo'lsa, Sunbeam Corporation (Canada) Limited, Jarden Consumer Solutions sifatida faoliyat yurituvchi (birgalikda "JCS") xarid qilingan kundan boshlab besh yil davomida ushbu mahsulot material va ish sifati nuqsonlaridan xoli bo'lishiga kafolat beradi. JCS, o'z xohishiga ko'ra, ushbu mahsulotni yoki kafolat muddati davomida nuqsonli deb topilgan mahsulotning har qanday qismini ta'mirlaydi yoki almashtiradi.
Almashtirish yangi yoki qayta ishlangan mahsulot yoki komponent bilan amalga oshiriladi. Agar mahsulot endi mavjud bo'lmasa, almashtirish teng yoki undan yuqori qiymatga ega bo'lgan shunga o'xshash mahsulot bilan amalga oshirilishi mumkin. Bu sizning eksklyuziv kafolatingizdir. Ushbu mahsulotning hech qanday elektr yoki mexanik funktsiyalarini ta'mirlashga yoki sozlashga urinmang. Bunday qilish ushbu kafolatni bekor qiladi. Ushbu kafolat dastlabki chakana xaridor uchun dastlabki chakana xarid qilingan kundan boshlab amal qiladi va o'tkazilmaydi. Asl sotuv chekini saqlang. Kafolat xizmatini olish uchun xaridni tasdiqlovchi hujjat talab qilinadi. JCS dilerlari, xizmat ko'rsatish markazlari yoki JCS mahsulotlarini sotadigan chakana savdo do'konlari ushbu kafolatning shartlari va qoidalarini o'zgartirish, tuzatish yoki biron bir tarzda o'zgartirish huquqiga ega emas.
Ushbu kafolat qismlarning normal eskirishini yoki quyidagilardan kelib chiqqan zararni qoplamaydi: mahsulotdan beparvolik bilan foydalanish yoki noto'g'ri foydalanish, noto'g'ri kuchlanish yoki tokda foydalanish, foydalanish bo'yicha ko'rsatmalarga zid ravishda foydalanish, JCS yoki vakolatli JCS xizmat ko'rsatish markazidan boshqa har qanday shaxs tomonidan qismlarga ajratish, ta'mirlash yoki o'zgartirish. Bundan tashqari, kafolat quyidagilarni qoplamaydi: yong'in, suv toshqini, bo'ronlar va tornado kabi tabiiy ofatlar. JCSning javobgarligi qanday chegaralarga ega? JCS har qanday aniq, nazarda tutilgan yoki qonuniy kafolat yoki shartning buzilishi natijasida kelib chiqqan har qanday tasodifiy yoki oqibatli zararlar uchun javobgar bo'lmaydi.
Amaldagi qonun bilan taqiqlangan hollar bundan mustasno, sotishga yaroqlilik yoki ma'lum maqsadga muvofiqlikning har qanday nazarda tutilgan kafolati yoki sharti yuqoridagi kafolatning davomiyligi bilan cheklangan. JCS barcha boshqa kafolatlar, shartlar yoki vakolatlar, aniq, nazarda tutilgan, qonuniy yoki boshqa tarzda rad etadi. JCS mahsulotni sotib olish, ishlatish yoki noto'g'ri ishlatish natijasida kelib chiqqan har qanday turdagi zararlar, shu jumladan tasodifiy, maxsus, oqibatli yoki shunga o'xshash zararlar yoki foyda yo'qotishlari, yoki shartnomaning har qanday buzilishi, fundamental yoki boshqa tarzda, yoki xaridorga boshqa har qanday tomon tomonidan qo'yilgan har qanday da'vo uchun javobgar bo'lmaydi.
Ba'zi viloyatlar, shtatlar yoki yurisdiktsiyalar tasodifiy yoki oqibatli zararlarni istisno qilish yoki cheklashga yoki nazarda tutilgan kafolatning qancha davom etishiga cheklovlarga ruxsat bermaydi, shuning uchun yuqoridagi cheklovlar yoki istisno sizga tegishli bo'lmasligi mumkin. Ushbu kafolat sizga aniq qonuniy huquqlarni beradi va sizda viloyatdan viloyatga, shtatdan shtatga yoki yurisdiktsiyadan yurisdiktsiyaga farq qiladigan boshqa huquqlaringiz ham bo'lishi mumkin.
Kafolat Xizmatini Qanday Olish Mumkin
AQShda
Agar sizda ushbu kafolat bo'yicha savollaringiz bo'lsa yoki kafolat xizmatini olishni istasangiz, iltimos, 1-866-518-3157 raqamiga qo'ng'iroq qiling va sizga qulay xizmat ko'rsatish markazining manzili taqdim etiladi.
Kanadada
Agar sizda ushbu kafolat bo'yicha savollaringiz bo'lsa yoki kafolat xizmatini olishni istasangiz, iltimos, 1-866-518-3157 raqamiga qo'ng'iroq qiling va sizga qulay xizmat ko'rsatish markazining manzili taqdim etiladi.
AQShda ushbu kafolatni Sunbeam Products, Inc., Jarden Consumer Solutions sifatida faoliyat yurituvchi, Boca Raton, Florida 33431da joylashgan kompaniya taklif qiladi. Kanadada ushbu kafolatni Sunbeam Corporation (Canada) Limited, Jarden Consumer Solutions sifatida faoliyat yurituvchi, 20 B Hereford Street, Brampton, Ontario L6Y 0M1da joylashgan kompaniya taklif qiladi. Agar sizda ushbu mahsulot bilan bog'liq boshqa muammo yoki da'vo bo'lsa, iltimos, bizning Iste'molchilar Xizmati Bo'limiga yozing. ILTIMOS, USHBU MAHSULOTNI HECH QANDAY MANZILLARGA YOKI XARID QILINGAN JOYGA QAYTARMAYING.
© 2013 Sunbeam Products, Inc., Jarden Consumer Solutions sifatida faoliyat yurituvchi. Barcha huquqlar himoyalangan.
Sunbeam Products, Inc., Jarden Consumer Solutions sifatida faoliyat yurituvchi, Boca Raton, Florida 33431 tomonidan tarqatilgan.
Savollar bormi? Izohlar bormi? Shimoliy Amerikada 1-866-518-3157 raqamiga qo'ng'iroq qiling yoki www.bionaire.com veb-saytimizga tashrif buyuring.
