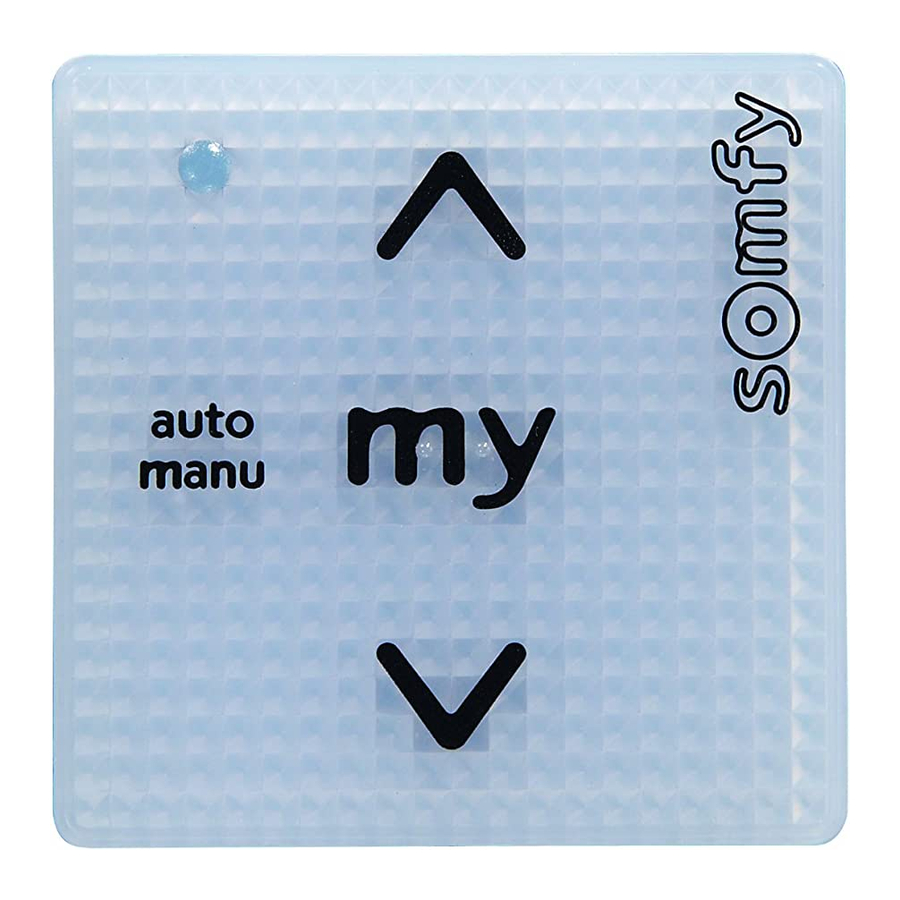

Ръководство за инсталиране на SOMFY Smoove UNO IB+

Свързване на шината () само в комбинация с контролера animeo IB+.

Продуктът трябва да бъде инсталиран от квалифициран електротехник! Изключете всички свързващи проводници, които трябва да бъдат свързани! Вземете предпазни мерки срещу неволно включване!

Инсталация

Условия на околната среда: Сухи жилищни площи

1. Свържете окабеляването и фиксирайте опорната рамка в съединителната кутия. 


2. Внимателно натиснете логическия модул и покрийте рамката заедно в опорната рамка. Включете захранването и проверете посоката на движение с бутоните "Up" (нагоре) и "Down" (надолу).


Когато електронни мотори трябва да бъдат контролирани чрез това устройство Motor Controller, е задължително да конфигурирате времето за забавяне на стартирането за електронни мотори в настройките на Motor Controller.

Работа

1. Нагоре 
2. Стоп/my
3. Надолу 
4. Автоматично активиране/деактивиране 
5. LED

Ергономичен екран за работа EU:
Съвет: Кратко докосване на бутона нагоре или надолу (→ накланяне)
Кликване: Продължително докосване на бутона нагоре или надолу (→ ред за движение нагоре или надолу)

Ергономичен екран за работа US:
Кликване: Кратко докосване на бутона нагоре или надолу (→ ред за движение нагоре или надолу)
Съвет: Продължително докосване на бутона нагоре или надолу (→ накланяне)

Изберете режим на работа

1. Изключете напрежението и включете отново. 


2. След това в рамките на 30 секунди натиснете auto/manu за 2 секунди.


3. LED свети
   Зелено = store
   Оранжево = EVB EU (tip-click in)
   Червено = EVB US (click in-tip) 


4. Превключете с auto/manu, докато LED покаже цвета на желания режим. 


5. Натиснете auto/manu 2 секунди за запазване.



6. Програмирането е успешно. LED вече не свети.
   Режим на работа по подразбиране = screen.

Научете времената на работа/дължина

1. Преместете screen до горната крайна граница. 


2. Кратко натискане на бутона stop/my.


3. Натиснете отново stop/my, докато screen се движи самостоятелно. 


4. Натиснете stop/my, когато се достигне долната крайна граница. 


5. Задръжте stop за продължителността на накланяне (само при screens).


6. Освободете stop/my.


Ако устройството е свързано към animeo IB+ Controller, времето за работа и накланяне може да бъде конфигурирано със софтуера animeo IB+.

Възстановяване на фабричните настройки

1. Iзключете захранването и включете отново. 


2. След това в рамките на 30 секунди натиснете едновременно бутоните Up и Down за поне 10 секунди.


3. LED мига: Успешно възстановяване на фабричните настройки.


Фабрична настройка
Режим на работа: screen
Време на работа: 3 минути

Автоматично ВКЛ./ИЗКЛ.

1. Натиснете бутона auto/manu за 2 секунди, докато LED светне, респ. вече не свети.




• LED свети зелено: автоматично ВКЛ., устройството реагира на локални и bus команди за движение.
• LED е изключен: автоматично ИЗКЛ., устройството реагира само на команди с приоритет на клавишите (напр. вятър, дъжд, ...) и локални команди за движение.
• LED свети червено: устройството е блокирано от локална io команда, локалните команди за движение вече не са възможни.

1. Команди за движение UP/STOP/DOWN/my
   (не са блокирани от централно управление)



• Screen се движи в желаната посока/ позиция или е спрян.
• LED потвърждава със зелена светлина.

2. Команди за движение UP/STOP/DOWNAB/my
   (блокирани от централно управление)



• Screen не се движи.
• LED потвърждава с червена мигаща светлина, че Motor Controller в момента е блокиран от централно управление.

Научете в my position

1. Преместете screen до желаната позиция. 

2. Натиснете кратко stop/my, screen спира.


3. Натиснете отново stop/my за поне 2 s, докато screen потвърди с кратко движение нагоре/надолу; my position е научена.


Изтрийте my position

4. Преместете screen до my position. Натиснете отново stop/my, докато screen потвърди с кратко движение нагоре/надолу; научената my position е изтрита.


Smoove Uno IB+ е електронно и ръчно управляван, независимо монтиран контрол.

• Функция за управление от клас A
• Действие тип 1
• Степен на замърсяване: 2
• Номинално импулсно напрежение: 4 kV
• Температура на теста за твърдост на топката: 75°C
• Тип X закрепване
• Метод на закрепване за несменяеми кабели: винтови клеми
• EMC тест за емисии:
  U_AC = 230 V DC
  I_AC = 0.5 A
  (EN 55022 Class B emission)

Преди инсталиране, моля, прочетете и следвайте тези инструкции. Неправилната инсталация може да доведе до сериозни наранявания.

ХАРАКТЕРИСТИКИ: Smoove UNO IB+
