Ghid de instalare SOMFY Smoove UNO IB+

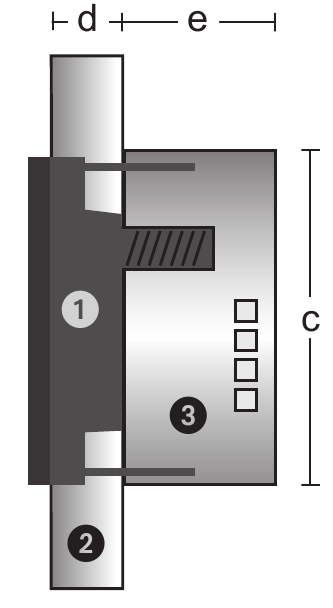

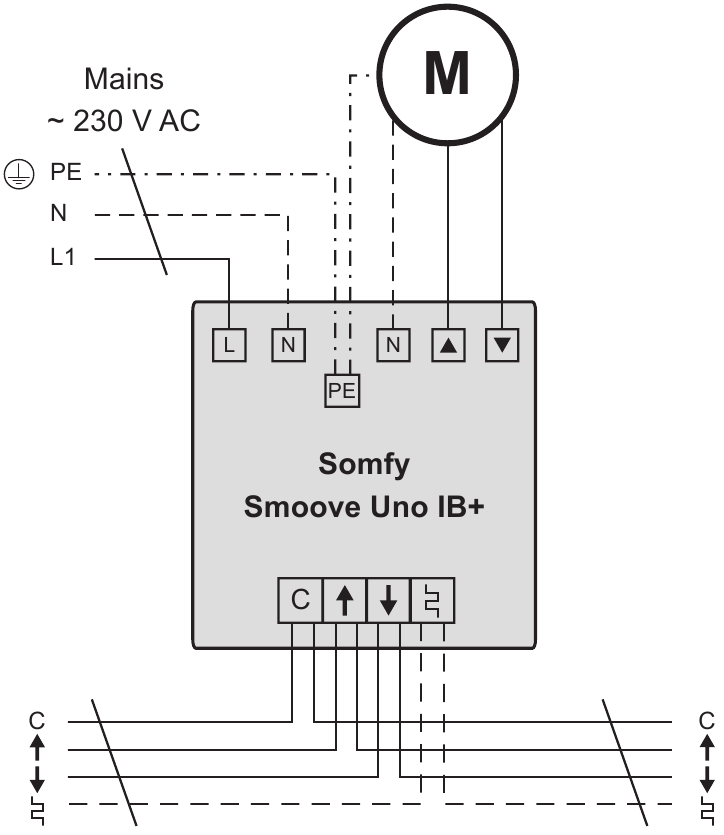

Conectarea magistralei () numai în combinație cu controlul animeo IB+.

Produsul trebuie instalat de un electrician calificat! Comutați toate cablurile de conectare, care urmează să fie conectate, pe OFF (oprit)! Luați măsuri de precauție împotriva pornirii neintenționate!

Instalare

Condiții ambientale: Zone de locuit uscate

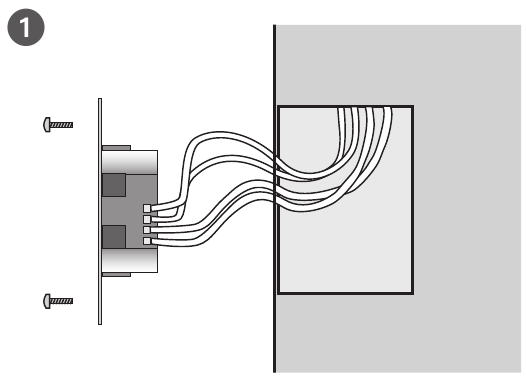

1. Conectați cablajul și fixați cadrul de susținere în cutia de joncțiune. 

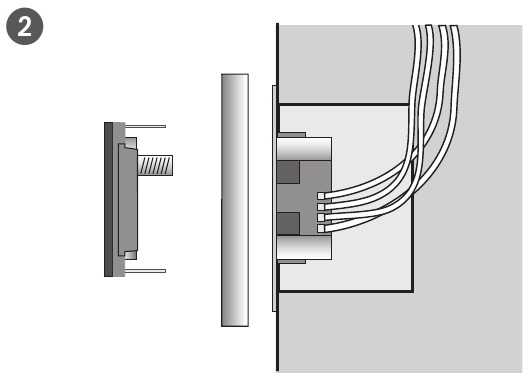

2. Apăsați ușor modulul logic și cadrul de acoperire împreună în cadrul de susținere. Aplicați alimentarea și verificați direcția de rulare cu butonul "Up" (sus) și "Down" (jos).


Când motoarele electronice trebuie controlate prin intermediul acestui dispozitiv Motor Controller (controler de motor), este obligatoriu să configurați timpul de întârziere la pornire pentru motoarele electronice în setările Motor Controller (controler de motor).

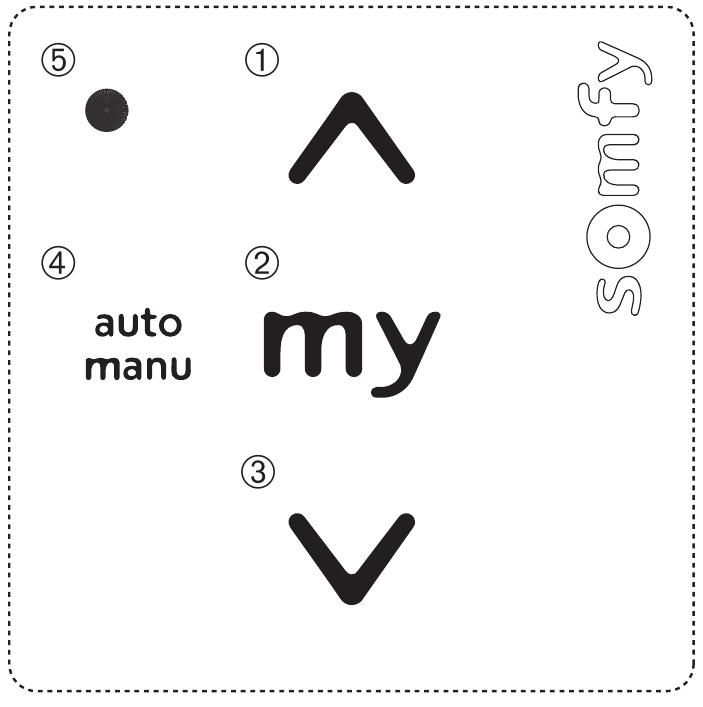

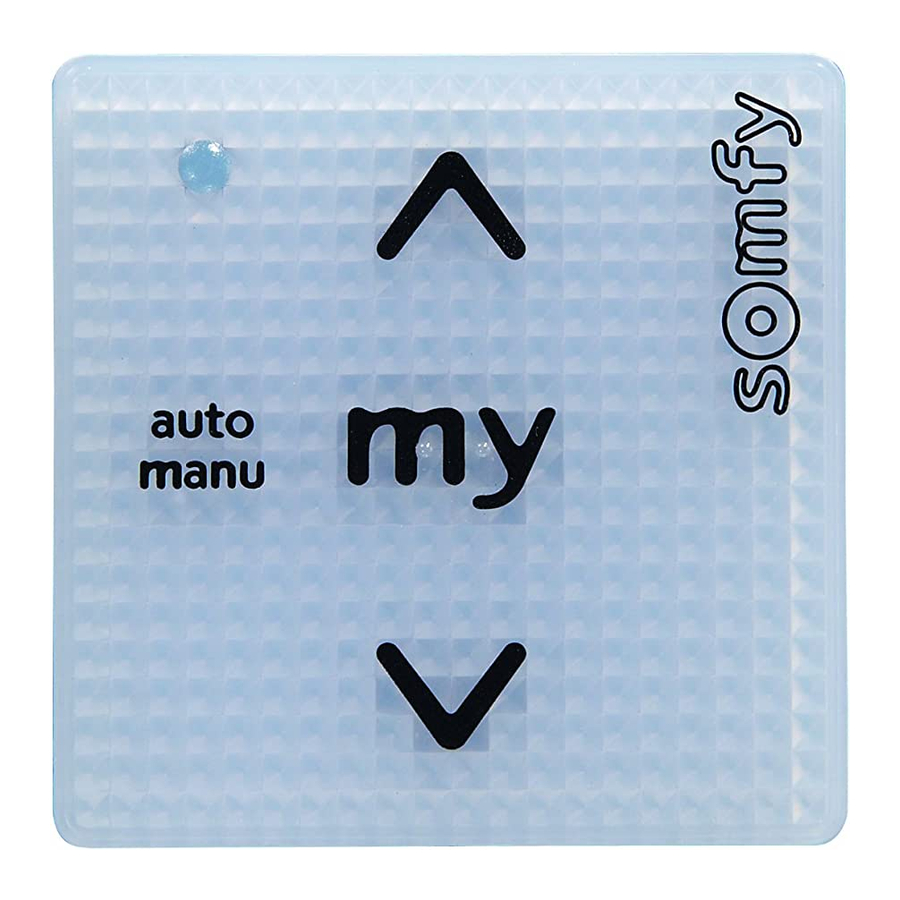

Operare

1. Sus 
2. Stop/my (oprire/al meu)
3. Jos 
4. Activare/dezactivare automat㠐
5. LED

Ecran de ergonomie de operare EU (Uniunea Europeană):
Sfat: Atingere scurtă a butonului sus sau jos (→ înclinare)
Clic în: Atingere lungă a butonului sus sau jos (→ comandă de mișcare sus sau jos)

Ecran de ergonomie de operare US (Statele Unite):
Clic în: Atingere scurtă a butonului sus sau jos (→ comandă de mișcare sus sau jos)
Sfat: Atingere lungă a butonului sus sau jos (→ înclinare)

Alegeți modul de operare

1. Deconectați tensiunea și porniți din nou. 

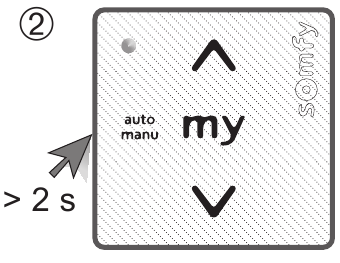

2. Apoi, în termen de 30 de secunde, apăsați auto/manu (automat/manual) timp de 2 secunde.

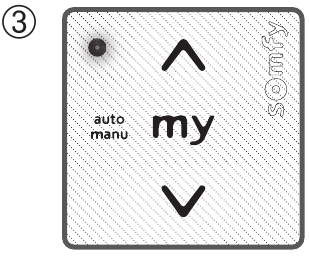

3. LED-ul luminează
   Verde = magazin
   Portocaliu = EVB EU (atingere-clic în)
   Roșu = EVB US (clic în-atingere) 

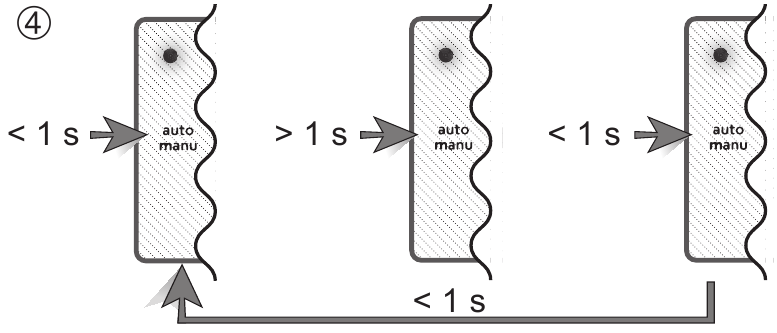

4. Comutați cu auto/manu (automat/manual) până când LED-ul afișează culoarea modului dorit. 

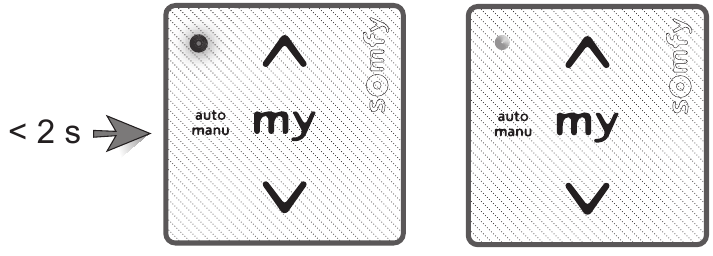

5. Apăsați auto/manu (automat/manual) timp de 2 secunde pentru a salva.



6. Programare reușită. LED-ul nu mai luminează.
   Modul de operare implicit = ecran.

Învață timpii/lungimea de rulare

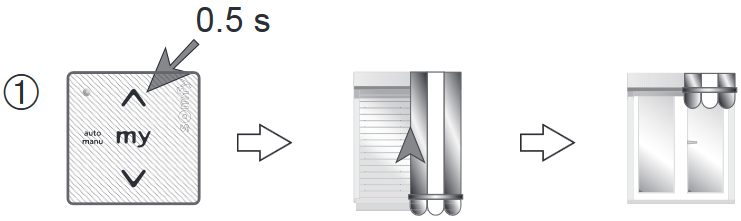

1. Mutați ecranul la limita superioară. 

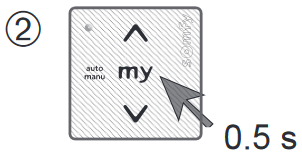

2. Apăsați scurt butonul stop/my (oprire/al meu).

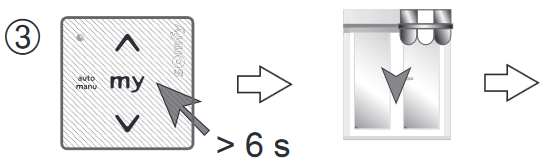

3. Apăsați din nou stop/my (oprire/al meu) până când ecranul se mișcă independent. 

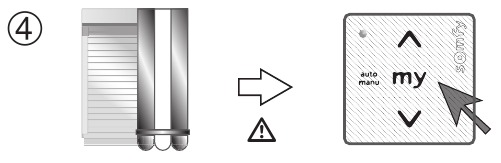

4. Apăsați stop/my (oprire/al meu), când este atinsă limita inferioară. 

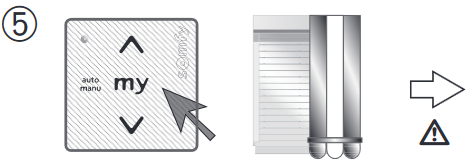

5. Mențineți stop (oprire) pentru durata înclinării (numai cu ecrane).


6. Eliberați stop/my (oprire/al meu).


Dacă dispozitivul este conectat la un controler animeo IB+, timpul de rulare și de înclinare poate fi configurat cu software-ul animeo IB+.

Resetare la setările din fabrică

1. Întrerupeți alimentarea cu energie și porniți din nou. 

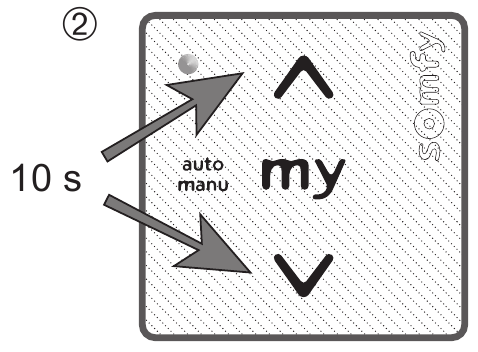

2. Apoi, în termen de 30 de secunde, apăsați simultan butoanele Up (sus) și Down (jos) timp de cel puțin 10 secunde.

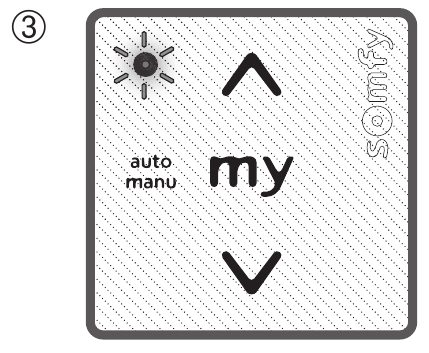

3. LED-ul clipește: Resetare reușită la setările din fabrică.


Setare din fabrică
Mod de operare: ecran
Timp de rulare: 3 minute

Pornire/Oprire automată

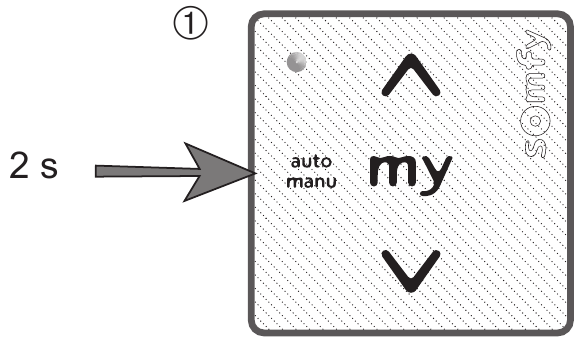

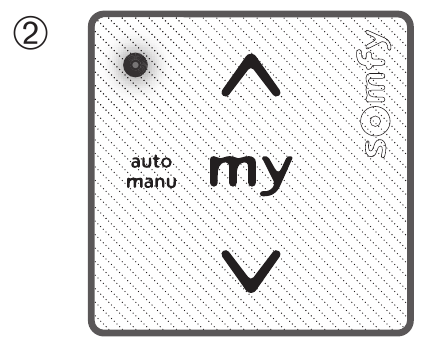

1. Apăsați butonul auto/manu (automat/manual) timp de 2 secunde până când LED-ul se aprinde, respectiv nu mai luminează.




• LED-ul luminează verde: automat ON (pornit), dispozitivul reacționează la comenzile de mișcare locale și de magistrală.
• LED oprit: automat OFF (oprit), dispozitivul reacționează doar la comenzile cheie prioritare (de exemplu, vânt, ploaie, ...) și la comenzile de mișcare locale.
• LED-ul luminează roșu: dispozitivul este blocat de comanda io locală, comenzile de mișcare locale nu mai sunt posibile.

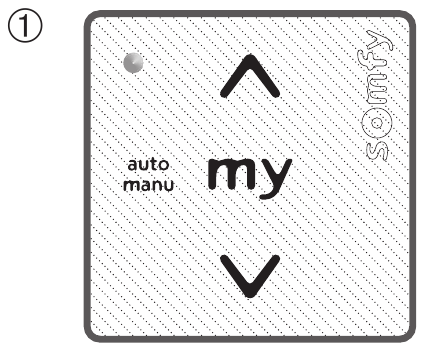

1. Comenzi de mișcare UP/STOP/DOWN/my (sus/oprire/jos/al meu)
   (nu sunt blocate de controlul central)



• Ecranul se mișcă în direcția/poziția dorită sau este oprit.
• LED-ul confirmă cu lumină verde.

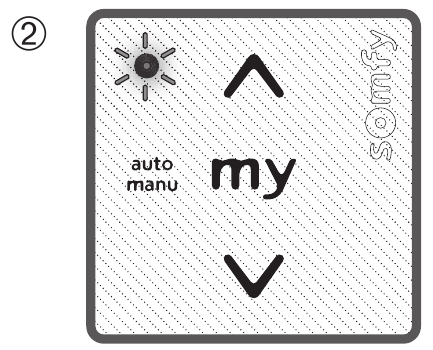

2. Comenzi de mișcare UP/STOP/DOWNAB/my (sus/oprire/josAB/al meu)
   (blocate de controlul central)



• Ecranul nu se mișcă.
• LED-ul confirmă cu lumină roșie intermitentă că Motor Controller (controlerul de motor) este blocat în prezent de controlul central.

Învață poziția mea

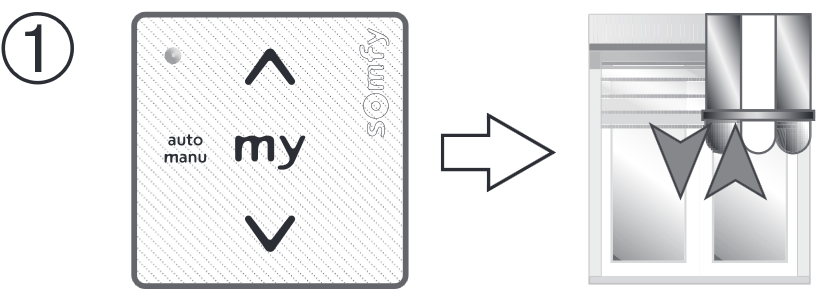

1. Mutați ecranul în poziția dorită. 

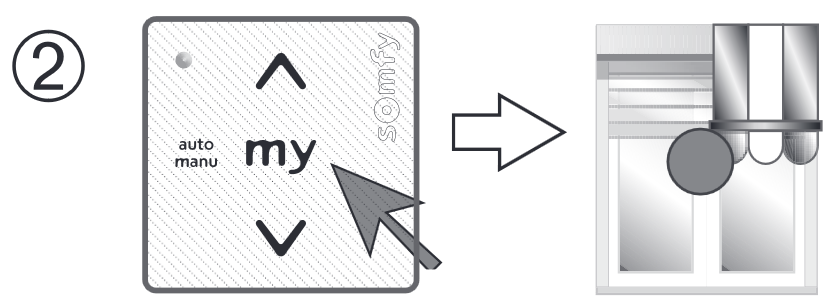

2. Apăsați scurt stop/my (oprire/al meu), ecranul se oprește.

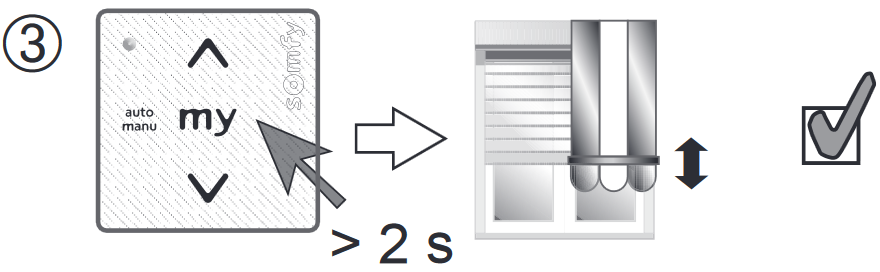

3. Apăsați din nou stop/my (oprire/al meu) timp de cel puțin 2 s până când ecranul confirmă cu o scurtă mișcare sus/jos; poziția mea este învățată.


Șterge poziția mea

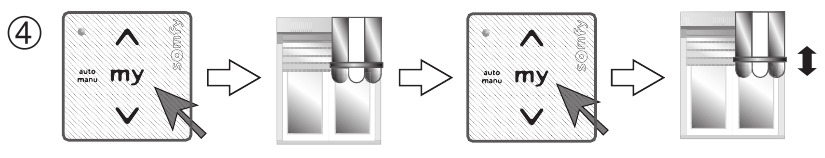

4. Mutați ecranul în poziția mea. Apăsați din nou stop/my (oprire/al meu) până când ecranul confirmă cu o scurtă mișcare sus/jos; poziția mea învățată este ștearsă.


Smoove Uno IB+ este un control electronic și manual, montat independent.

• Funcție de control de clasa A
• Acțiune de tip 1
• Grad de poluare: 2
• Tensiune nominală de impuls: 4 kV
• Temperatura testului de duritate cu bilă: 75°C
• Atașament de tip X
• Metoda de atașare pentru cablurile nedetașabile: borne cu șurub
• Test de emisie EMC (compatibilitate electromagnetică):
  U_AC = 230 V DC
  I_AC = 0.5 A
  (EN 55022 Emisie de clasa B)

Înainte de instalare, vă rugăm să citiți și să urmați aceste instrucțiuni. O instalare incorectă ar putea duce la vătămări grave.

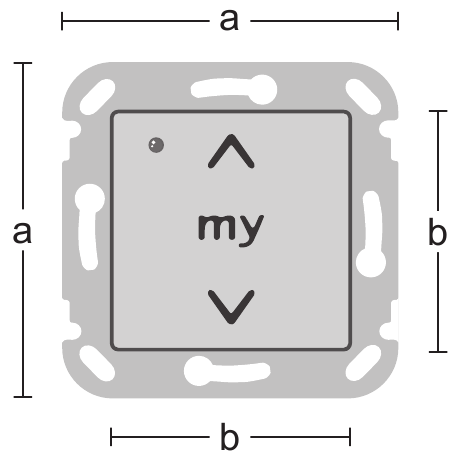

CARACTERISTICI: Smoove UNO IB+
