Panduan Instalasi SOMFY Smoove UNO IB+

Pengukuran dan komponen

a = 71 mm
b = 50 mm
c = 51 mm
d = 31 mm
e = 11 mm

1. Modul logika
2. Rangka
3. Catu daya

Koneksi bus () hanya dalam kombinasi dengan kontrol animeo IB+.

Produk harus dipasang oleh ahli listrik yang berkualifikasi! Matikan semua kabel koneksi yang akan disambungkan! Lakukan tindakan pencegahan terhadap penyalaan daya yang tidak disengaja!

Pemasangan

Kondisi sekitar: Area hunian kering

1. Sambungkan kabel dan pasang rangka penopang di kotak sambungan.


2. Tekan perlahan modul logika dan rangka penutup bersama-sama ke dalam rangka penopang. Berikan daya dan periksa arah jalannya dengan tombol "Atas" dan "Bawah".


Ketika motor elektronik akan dikontrol melalui perangkat Pengontrol Motor ini, wajib untuk mengkonfigurasi waktu tunda start-up untuk motor elektronik di pengaturan Pengontrol Motor.

Pengoperasian

1. Atas
2. Berhenti/saya
3. Bawah
4. Mengaktifkan/menonaktifkan otomatis
5. LED

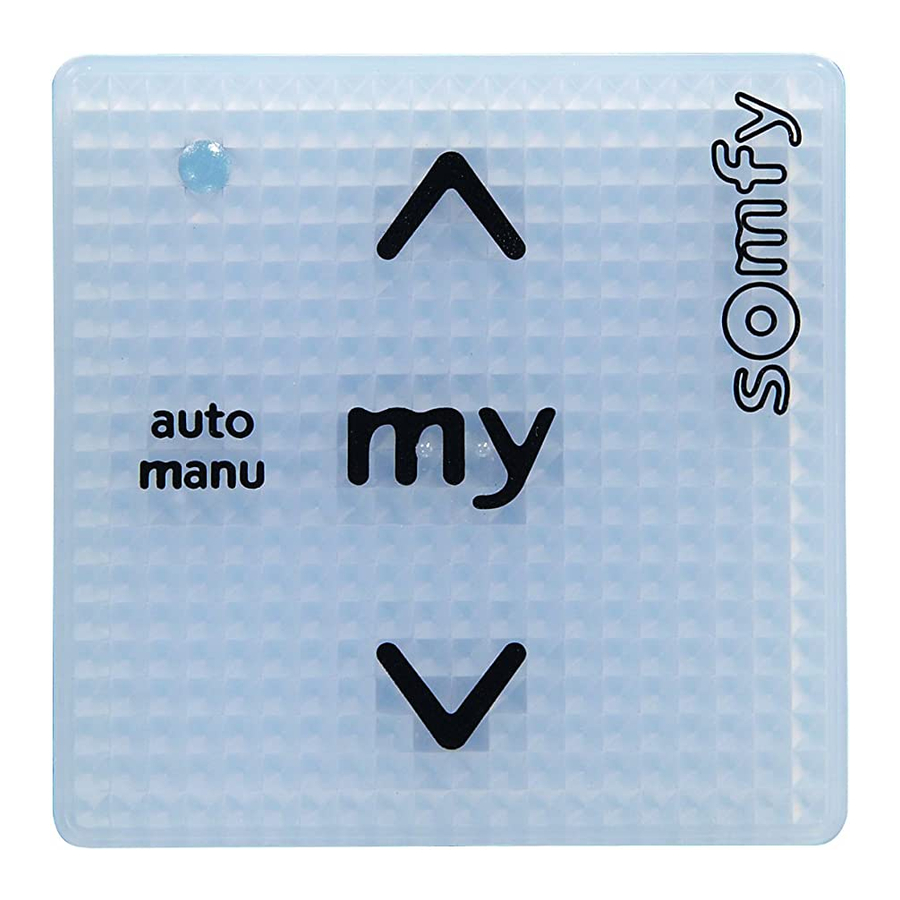

Layar ergonomis pengoperasian EU:
Tip: Sentuhan singkat tombol atas atau bawah (→ memiringkan)
Klik masuk: Sentuhan lama tombol atas atau bawah (→ urutan gerakan atas atau bawah)

Layar ergonomis pengoperasian AS:
Klik masuk: Sentuhan singkat tombol atas atau bawah (→ urutan gerakan atas atau bawah)
Tip: Sentuhan lama tombol atas atau bawah (→ memiringkan)

Pilih mode pengoperasian

1. Putuskan tegangan dan nyalakan lagi.


2. Kemudian dalam 30 detik tekan auto/manu selama 2 detik.


3. LED menyala
   Hijau = simpan
   Oranye = EVB EU (tip-klik masuk)
   Merah = EVB AS (klik masuk-tip)


4. Alihkan dengan auto/manu hingga LED menampilkan warna mode yang diinginkan.


5. Tekan auto/manu 2 detik untuk menyimpan.



6. Pemrograman berhasil. LED tidak lagi bersinar.
   Mode pengoperasian bawaan = layar.

Pelajari waktu/panjang berjalan

1. Pindahkan layar ke batas akhir atas.


2. Tekan sebentar tombol stop/my.


3. Tekan lagi stop/my hingga layar bergerak secara mandiri.


4. Tekan stop/my, ketika batas akhir bawah tercapai.


5. Pertahankan berhenti selama durasi kemiringan (hanya dengan layar).


6. Lepaskan stop/my.


Jika perangkat terhubung ke Pengontrol animeo IB+, waktu berjalan dan kemiringan dapat dikonfigurasi dengan perangkat lunak animeo IB+.

Reset pabrik

1. Putus catu daya dan nyalakan lagi.


2. Kemudian dalam 30 detik tekan tombol Atas dan Bawah secara bersamaan selama setidaknya 10 detik.


3. LED berkedip: Reset berhasil ke pengaturan pabrik.


Pengaturan pabrik
Mode pengoperasian: layar
Waktu berjalan: 3 menit

ON/OFF Otomatis

1. Tekan tombol auto/manu selama 2 detik hingga LED menyala resp. tidak lagi bersinar.




• LED menyala hijau: otomatis ON, perangkat bereaksi pada perintah gerakan lokal dan bus.
• LED mati: otomatis OFF, perangkat hanya bereaksi pada perintah prioritas utama (mis. angin, hujan, ...) dan perintah gerakan lokal.
• LED menyala merah: perangkat diblokir oleh lokal perintah io, perintah gerakan lokal tidak lagi mungkin.

1. Perintah gerakan ATAS/BERHENTI/BAWAH/saya
   (tidak diblokir oleh kontrol pusat)



• Layar bergerak ke arah/ posisi yang diinginkan atau dihentikan.
• LED mengkonfirmasi dengan lampu hijau.

2. Perintah gerakan ATAS/BERHENTI/DOWNAB/saya
   (diblokir oleh kontrol pusat)



• Layar tidak bergerak.
• LED mengkonfirmasi dengan lampu berkedip merah bahwa Pengontrol Motor saat ini diblokir oleh kontrol pusat.

Pelajari posisi saya

1. Pindahkan layar ke posisi yang diinginkan.

2. Tekan sebentar stop/my, layar berhenti.


3. Tekan lagi stop/my selama setidaknya 2 detik hingga layar mengkonfirmasi dengan gerakan naik/turun singkat; posisi saya dipelajari.


Hapus posisi saya

4. Pindahkan layar ke posisi saya. Tekan lagi stop/my hingga layar mengkonfirmasi dengan gerakan naik/turun singkat; posisi saya yang dipelajari dihapus.


Smoove Uno IB+ adalah kontrol yang dioperasikan secara elektronik dan manual, dipasang secara independen.

• Fungsi kontrol Kelas A
• Tindakan Tipe 1
• Tingkat polusi: 2
• Tegangan impuls terukur: 4 kV
• Suhu uji kekerasan bola: 75°C
• Lampiran Tipe X
• Metode pemasangan untuk kabel yang tidak dapat dilepas: terminal sekrup
• Uji emisi EMC:
  U_AC = 230 V DC
  I_AC = 0.5 A
  (Emisi Kelas B EN 55022)

Sebelum pemasangan, harap baca dan ikuti petunjuk ini. Pemasangan yang salah dapat menyebabkan cedera serius.

KARAKTERISTIK: Smoove UNO IB+
