Guía de instalación de SOMFY Smoove UNO IB+

Conexión del bus () solo en combinación con el control animeo IB+.

¡El producto debe ser instalado por un electricista cualificado! ¡Apague todo el cableado de conexión que se va a conectar! ¡Tome precauciones contra el encendido involuntario!

Instalación

Condiciones ambientales: Áreas de estar secas

1. Conecte el cableado y fije el marco de soporte en la caja de conexiones. 


2. Presione suavemente el módulo lógico y el marco de la cubierta juntos en el marco de soporte. Aplique energía y verifique la dirección de funcionamiento con el botón "Up" (Arriba) y "Down" (Abajo).


Cuando los motores electrónicos deben controlarse a través de este dispositivo Controlador de Motor, es obligatorio configurar el tiempo de retardo de inicio para los motores electrónicos en la configuración del Controlador de Motor.

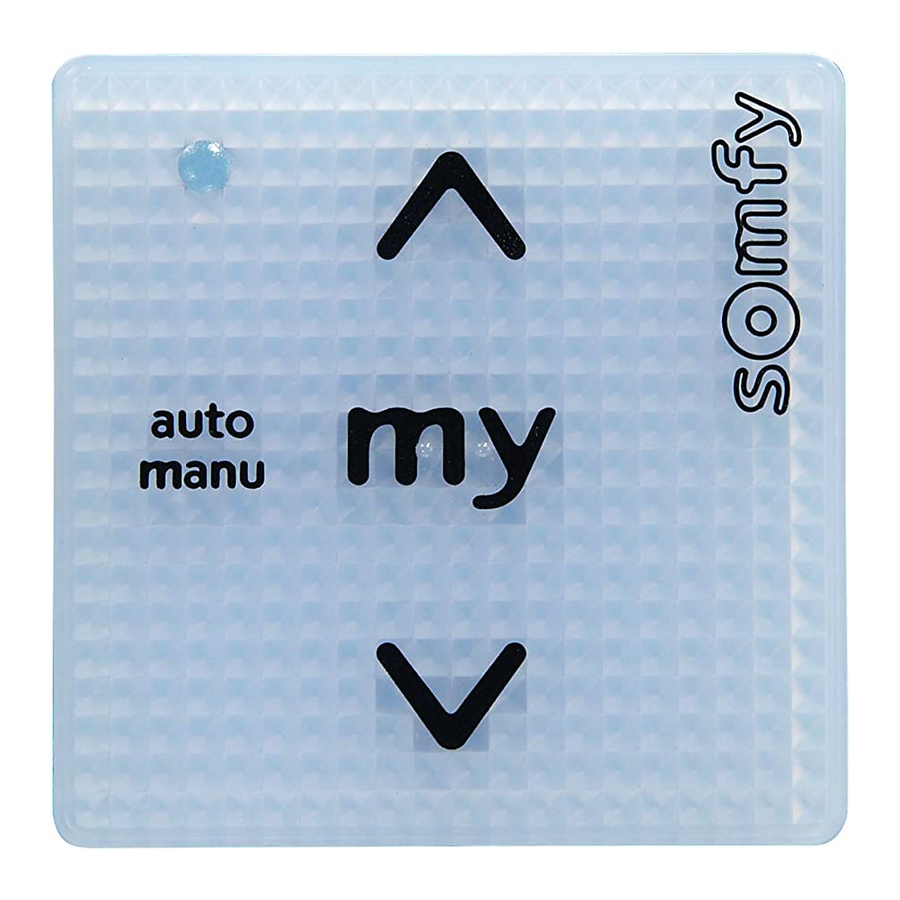

Funcionamiento

1. Arriba 
2. Stop/my (Parar/mi)
3. Abajo 
4. Activación/desactivación automática 
5. LED

Pantalla de ergonomía de funcionamiento UE:
Consejo: Toque corto del botón de arriba o abajo (→ inclinación)
Clic en: Toque largo del botón de arriba o abajo (→ orden de movimiento arriba o abajo)

Pantalla de ergonomía de funcionamiento EE. UU.:
Clic en: Toque corto del botón de arriba o abajo (→ orden de movimiento arriba o abajo)
Consejo: Toque largo del botón de arriba o abajo (→ inclinación)

Elegir el modo de funcionamiento

1. Desconecte el voltaje y vuelva a encenderlo. 


2. Luego, dentro de los 30 segundos, presione auto/manu durante 2 segundos.


3. El LED se ilumina
   Verde = store (almacenar)
   Naranja = EVB EU (tip-click in)
   Rojo = EVB US (click in-tip) 


4. Alterne con auto/manu hasta que el LED muestre el color del modo deseado. 


5. Presione auto/manu 2 segundos para guardar.



6. Programación exitosa. El LED ya no brilla.
   Modo de funcionamiento predeterminado = screen (pantalla).

Aprender los tiempos/longitud de funcionamiento

1. Mueva la pantalla hasta el límite superior. 


2. Presione brevemente el botón stop/my (parar/mi).


3. Presione nuevamente stop/my (parar/mi) hasta que la pantalla se mueva de forma independiente. 


4. Presione stop/my (parar/mi), cuando se alcance el límite inferior. 


5. Mantenga presionado stop (parar) durante la duración de la inclinación (solo con pantallas).


6. Suelte stop/my (parar/mi).


Si el dispositivo está conectado a un controlador animeo IB+, el tiempo de funcionamiento e inclinación se puede configurar con el software animeo IB+.

Restablecimiento de fábrica

1. Interrumpa la fuente de alimentación y vuelva a encenderla. 


2. Luego, dentro de los 30 segundos, presione los botones Up (Arriba) y Down (Abajo) simultáneamente durante al menos 10 segundos.


3. El LED parpadea: Restablecimiento exitoso a la configuración de fábrica.


Configuración de fábrica
Modo de funcionamiento: screen (pantalla)
Tiempo de funcionamiento: 3 minutos

Encendido/Apagado automático

1. Presione el botón auto/manu durante 2 segundos hasta que el LED se encienda o deje de brillar.




• El LED brilla en verde: automático ON (encendido), el dispositivo reacciona a los comandos de movimiento locales y del bus.
• LED apagado: automático OFF (apagado), el dispositivo solo reacciona a los comandos de prioridad clave (por ejemplo, viento, lluvia, ...) y a los comandos de movimiento locales.
• El LED brilla en rojo: el dispositivo está bloqueado por el comando io local, los comandos de movimiento locales ya no son posibles.

1. Comandos de movimiento UP/STOP/DOWN/my (ARRIBA/PARAR/ABAJO/mi)
   (no bloqueado por el control central)



• La pantalla se mueve en la dirección/ posición deseada o se detiene.
• El LED confirma con luz verde.

2. Comandos de movimiento UP/STOP/DOWNAB/my (ARRIBA/PARAR/ABAJOAB/mi)
   (bloqueado por el control central)



• La pantalla no se mueve.
• El LED confirma con luz roja parpadeante que el Controlador de Motor está actualmente bloqueado por el control central.

Aprender mi posición

1. Mueva la pantalla a la posición deseada. 

2. Presione brevemente stop/my (parar/mi), la pantalla se detiene.


3. Presione nuevamente stop/my (parar/mi) durante al menos 2 segundos hasta que la pantalla confirme con un breve movimiento hacia arriba/abajo; mi posición se aprende.


Eliminar mi posición

4. Mueva la pantalla a mi posición. Presione nuevamente stop/my (parar/mi) hasta que la pantalla confirme con un breve movimiento hacia arriba/abajo; la posición aprendida en mi se elimina.


Smoove Uno IB+ es un control de accionamiento electrónico y manual, montado de forma independiente.

• Función de control de clase A
• Acción tipo 1
• Grado de contaminación: 2
• Tensión de impulso nominal: 4 kV
• Temperatura de la prueba de dureza de la bola: 75°C
• Accesorio tipo X
• Método de fijación para cables no desmontables: terminales de tornillo
• Prueba de emisión EMC:
  U_AC = 230 V DC
  I_AC = 0.5 A
  (Emisión EN 55022 Clase B)

Antes de la instalación, lea y siga estas instrucciones. Una instalación incorrecta podría provocar lesiones graves.

CARACTERÍSTICAS: Smoove UNO IB+
