SOMFY Smoove UNO IB+ Installatiehandleiding

Maten en onderdelen

a = 71 mm
b = 50 mm
c = 51 mm
d = 31 mm
e = 11 mm

1. Logische module
2. Frame
3. Voeding

Aansluiting van de bus () alleen in combinatie met de animeo IB+ besturing.

Het product moet worden geïnstalleerd door een gekwalificeerde elektricien! Schakel alle aansluitdraden, die aangesloten moeten worden, uit! Neem voorzorgsmaatregelen tegen onbedoeld inschakelen!

Installatie

Omgevingscondities: Droge woonruimtes

1. Sluit de bedrading aan en bevestig het steunframe in de aansluitdoos. 


2. Druk de logische module en het afdekframe voorzichtig samen in het steunframe. Schakel de stroom in en controleer de looprichting met de "Up" (Omhoog) en "Down" (Omlaag) knop.


Wanneer elektronische motoren via dit Motor Controller-apparaat moeten worden aangestuurd, is het verplicht om de opstartvertragingstijd voor elektronische motoren in de Motor Controller-instellingen te configureren.

Bediening

1. Omhoog 
2. Stop/my
3. Omlaag 
4. Automatisch activeren/deactiveren 
5. LED

Bedieningsergonomie scherm EU:
Tip: Korte aanraking van de omhoog- of omlaagknop (→ kantelen)
Klik in: Lange aanraking van de omhoog- of omlaagknop (→ omhoog of omlaag bewegingsopdracht)

Bedieningsergonomie scherm US:
Klik in: Korte aanraking van de omhoog- of omlaagknop (→ omhoog of omlaag bewegingsopdracht)
Tip: Lange aanraking van de omhoog- of omlaagknop (→ kantelen)

Kies de bedieningsmodus

1. Verbreek de spanning en schakel deze weer in. 


2. Druk vervolgens binnen 30 seconden 2 seconden op auto/manu.


3. LED gloeit
   Groen = winkel
   Oranje = EVB EU (tip-klik in)
   Rood = EVB US (klik in-tip) 


4. Schakel met auto/manu totdat de LED de kleur van de gewenste modus weergeeft. 


5. Druk 2 seconden op auto/manu om op te slaan.



6. Programmeren succesvol. LED schijnt niet meer.
   Standaard bedieningsmodus = scherm.

Inleren van looptijden/lengte

1. Verplaats het scherm naar de bovenste eindlimiet. 


2. Kort indrukken van de stop/my knop.


3. Druk nogmaals op stop/my totdat het scherm zelfstandig beweegt. 


4. Druk op stop/my, wanneer de onderste eindlimiet is bereikt. 


5. Houd stop ingedrukt gedurende de kanteltijd (alleen met schermen).


6. Laat stop/my los.


Als het apparaat is aangesloten op een animeo IB+ Controller, kan de loop- en kanteltijd worden geconfigureerd met de animeo IB+ software.

Fabrieksreset

1. Onderbreek de stroomtoevoer en schakel deze weer in. 


2. Druk vervolgens binnen 30 seconden minimaal 10 seconden tegelijkertijd op de omhoog- en omlaagknop.


3. LED knippert: Succesvolle reset naar fabrieksinstelling.


Fabrieksinstelling
Bedieningsmodus: scherm
Looptijd: 3 minuten

Automatisch AAN/UIT

1. Druk de auto/manu knop 2 seconden in totdat de LED aangaat resp. niet meer schijnt.




• LED schijnt groen: automatisch AAN, apparaat reageert op lokale en bus bewegingsopdrachten.
• LED uit: automatisch UIT, apparaat reageert alleen op prioritaire toetsopdrachten (bijv. wind, regen, ...) en lokale bewegingsopdrachten.
• LED schijnt rood: apparaat is geblokkeerd door lokale io-opdracht, lokale bewegingsopdrachten zijn niet meer mogelijk.

1. Bewegingsopdrachten OMHOOG/STOP/OMLAAG/my
   (niet geblokkeerd door centrale besturing)



• Scherm beweegt in de gewenste richting/ positie of wordt gestopt.
• LED bevestigt met groen licht.

2. Bewegingsopdrachten OMHOOG/STOP/OMLAAGAB/my
   (geblokkeerd door centrale besturing)



• Scherm beweegt niet.
• LED bevestigt met rood knipperend licht dat de Motor Controller momenteel wordt geblokkeerd door de centrale besturing.

Mijn positie inleren

1. Verplaats het scherm naar de gewenste positie. 

2. Druk kort op stop/my, scherm stopt.


3. Druk nogmaals minimaal 2 seconden op stop/my totdat het scherm bevestigt met een korte op/neerwaartse beweging; mijn positie is ingeleerd.


Mijn positie verwijderen

4. Verplaats het scherm naar mijn positie. Druk nogmaals op stop/my totdat het scherm bevestigt met een korte op/neerwaartse beweging; de ingeleerde mijn positie is verwijderd.

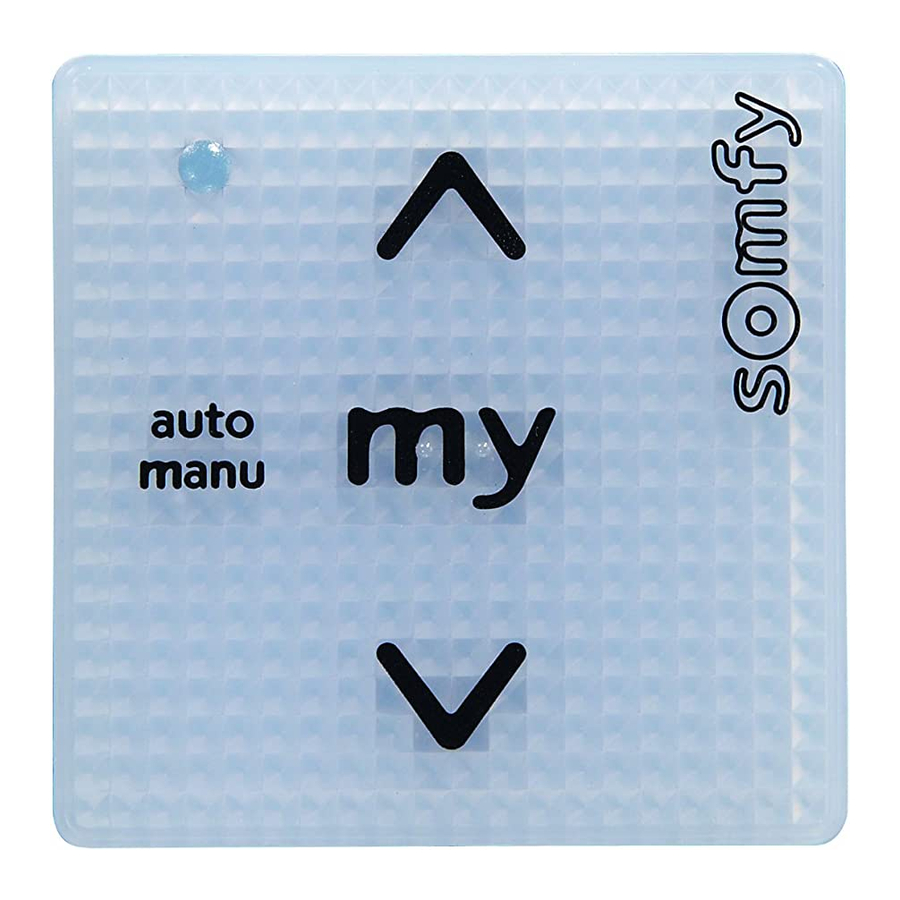

Smoove Uno IB+ is een elektronisch en handmatig bedienbare, onafhankelijk gemonteerde bediening.

• Klasse A bedieningsfunctie
• Type 1 actie
• Vervuilingsgraad: 2
• Nominale impulsspanning: 4 kV
• Temperatuur van de kogelhardheidstest: 75°C
• Type X bevestiging
• Bevestigingsmethode voor niet-verwijderbare snoeren: schroefklemmen
• EMC emissietest:
  U_AC = 230 V DC
  I_AC = 0.5 A
  (EN 55022 Klasse B emissie)

Lees en volg deze instructies voor de installatie. Een onjuiste installatie kan leiden tot ernstig letsel.
