Udhëzues instalimi SOMFY Smoove UNO IB+

Lidhja e autobusit () vetëm në kombinim me kontrollin animeo IB+.

Produkti duhet të instalohet nga një elektricist i kualifikuar! Fikni të gjitha instalimet e lidhjes, të cilat do të lidhen! Merrni masa paraprake kundër ndezjes së paqëllimshme!

Instalimi

Kushtet e ambientit: Zona të thata të banimit

1. Lidhni instalimet elektrike dhe rregulloni kornizën mbështetëse në kutinë e lidhjes. 


2. Shtypni butësisht modulin logjik dhe kornizën e mbulimit së bashku në kornizën mbështetëse. Aplikoni energjinë dhe kontrolloni drejtimin e funksionimit me butonin "Up" (Lart) dhe "Down" (Poshtë).


Kur motorët elektronikë do të kontrollohen përmes këtij pajisjeje të Kontrolluesit të Motorit, është e detyrueshme të konfigurohet koha e vonesës së fillimit për motorët elektronikë në cilësimet e Kontrolluesit të Motorit.

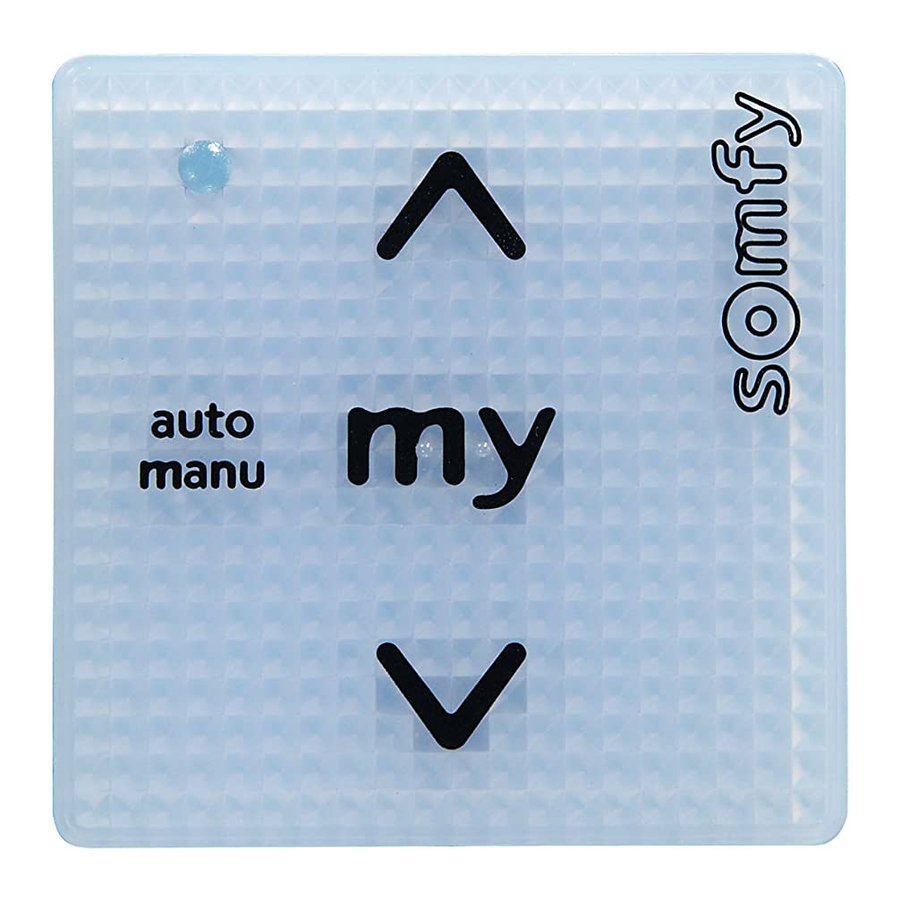

Funksionimi

1. Lart 
2. Stop/my (Ndal/im)
3. Poshtë 
4. Aktivizimi/çaktivizimi automatik 
5. LED

Ekrani i ergonomisë së funksionimit BE:
Këshillë: Prekje e shkurtër e butonit lart ose poshtë (→ pjerrësim)
Kliko brenda: Prekje e gjatë e butonit lart ose poshtë (→ rendi i lëvizjes lart ose poshtë)

Ekrani i ergonomisë së funksionimit SHBA:
Kliko brenda: Prekje e shkurtër e butonit lart ose poshtë (→ rendi i lëvizjes lart ose poshtë)
Këshillë: Prekje e gjatë e butonit lart ose poshtë (→ pjerrësim)

Zgjidhni modalitetin e funksionimit

1. Shkëputni tensionin dhe ndizeni përsëri. 


2. Pastaj brenda 30 sekondave shtypni auto/manu (automatik/manual) për 2 sekonda.


3. LED ndriçon
   Jeshile = ruaj
   Portokalli = EVB BE (prekje-klik brenda)
   E kuqe = EVB SHBA (klik brenda-prekje) 


4. Ndërroni me auto/manu (automatik/manual) derisa LED të tregojë ngjyrën e modalitetit të dëshiruar. 


5. Shtypni auto/manu (automatik/manual) 2 sekonda për ruajtje.



6. Programimi u krye me sukses. LED nuk shkëlqen më.
   Modaliteti i funksionimit i parazgjedhur = ekran.

Mësoni kohët e funksionimit/gjatësinë

1. Lëvizni ekranin në kufirin e sipërm fundor. 


2. Shtypje e shkurtër e butonit stop/my (ndal/im).


3. Shtypni përsëri stop/my (ndal/im) derisa ekrani të lëvizë në mënyrë të pavarur. 


4. Shtypni stop/my (ndal/im), kur të arrihet kufiri i poshtëm fundor. 


5. Mbani stop (ndal) për kohëzgjatjen e pjerrësimit (vetëm me ekrane).


6. Lëshoni stop/my (ndal/im).


Nëse pajisja është e lidhur me një Kontrollues animeo IB+, koha e funksionimit dhe e pjerrësimit mund të konfigurohen me softuerin animeo IB+.

Rivendosja e fabrikës

1. Indërpreni furnizimin me energji dhe ndizeni përsëri. 


2. Pastaj brenda 30 sekondave shtypni butonin Up (Lart) dhe Down (Poshtë) njëkohësisht për të paktën 10 sekonda.


3. LED pulson: Rivendosje e suksesshme në cilësimet e fabrikës.


Cilësimet e fabrikës
Modaliteti i funksionimit: ekran
Koha e funksionimit: 3 minuta

NDEZJA/FIKJA automatike

1. Shtypni butonin auto/manu (automatik/manual) për 2 sekonda derisa LED të ndizet ose të mos shkëlqejë më.




• LED shkëlqen jeshile: automatike NDEZUR, pajisja reagon ndaj komandave të lëvizjes lokale dhe të autobusit.
• LED fikur: automatike FIKUR, pajisja reagon vetëm ndaj komandave të prioritetit kryesor (p.sh. era, shiu, ...) dhe komandave të lëvizjes lokale.
• LED shkëlqen e kuqe: pajisja është e bllokuar nga lokale komanda io, komandat e lëvizjes lokale nuk janë më të mundshme.

1. Komandat e lëvizjes UP/STOP/DOWN/my (LART/NDAL/POSHTË/im)
   (nuk bllokohet nga kontrolli qendror)



• Ekrani lëviz në drejtimin e dëshiruar/ pozicion ose ndalet.
• LED konfirmon me dritë jeshile.

2. Komandat e lëvizjes UP/STOP/DOWNAB/my (LART/NDAL/POSHTËAB/im)
   (bllokohet nga kontrolli qendror)



• Ekrani nuk lëviz.
• LED konfirmon me dritë të kuqe që pulson se Kontrolluesi i Motorit aktualisht është i bllokuar nga kontrolli qendror.

Mësoni pozicionin tim

1. Lëvizni ekranin në pozicionin e dëshiruar. 

2. Shtypni shkurtimisht stop/my (ndal/im), ekrani ndalet.


3. Shtypni përsëri stop/my (ndal/im) për të paktën 2 sekonda derisa ekrani të konfirmojë me lëvizje të shkurtër lart/poshtë; pozicioni im është mësuar.


Fshini pozicionin tim

4. Lëvizni ekranin në pozicionin tim. Shtypni përsëri stop/my (ndal/im) derisa ekrani të konfirmojë me lëvizje të shkurtër lart/poshtë; pozicioni im i mësuar është fshirë.


Smoove Uno IB+ është një kontroll i funksionuar elektronikisht dhe manualisht, i montuar në mënyrë të pavarur.

• Funksioni i kontrollit i klasit A
• Veprimi i tipit 1
• Shkalla e ndotjes: 2
• Tensioni i vlerësuar i impulsit: 4 kV
• Temperatura e provës së fortësisë së topit: 75°C
• Bashkëngjitja e tipit X
• Metoda e bashkëngjitjes për kordonët jo të shkëputshëm: terminale me vidë
• Testi i emetimit të EMC:
  U_AC = 230 V DC
  I_AC = 0.5 A
  (EN 55022 Emetimi i klasit B)

Para instalimit, ju lutemi lexoni dhe ndiqni këto udhëzime. Një instalim i pasaktë mund të çojë në lëndime serioze.

KARAKTERISTIKAT: Smoove UNO IB+
