Návod na inštaláciu SOMFY Smoove UNO IB+

Pripojenie zbernice () len v kombinácii s riadením animeo IB+.

Produkt musí inštalovať kvalifikovaný elektrikár! Vypnite všetky pripájané vodiče! Prijmite opatrenia proti neúmyselnému zapnutiu!

Inštalácia

Podmienky prostredia: Suché obytné priestory

1. Pripojte káble a upevnite nosný rám do spojovacej skrinky. 


2. Jemne zatlačte logický modul a krycí rám spolu do nosného rámu. Zapnite napájanie a skontrolujte smer chodu pomocou tlačidiel "Up" (hore) a "Down" (dole).


Ak sa majú elektronické motory ovládať prostredníctvom tohto zariadenia Motor Controller, je povinné nakonfigurovať čas oneskorenia spustenia pre elektronické motory v nastaveniach Motor Controller.

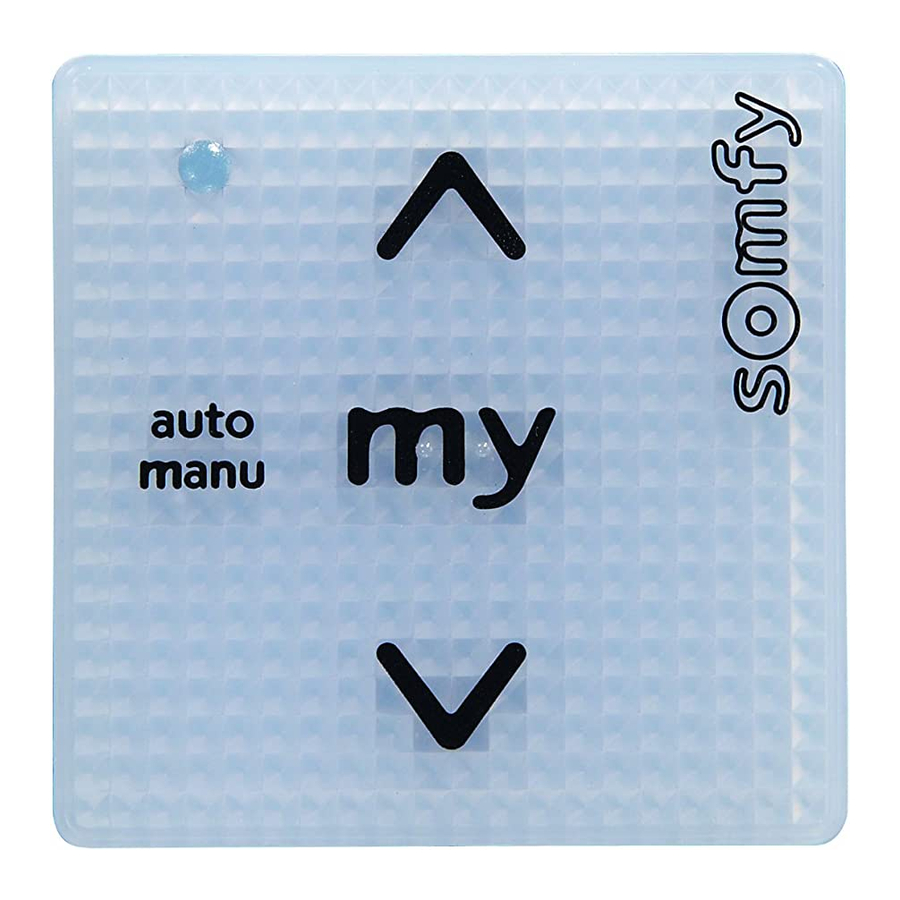

Prevádzka

1. Hore 
2. Stop/my
3. Dole 
4. Automatická aktivácia/deaktivácia 
5. LED

Ergonómia ovládania obrazovky EÚ:
Tip: Krátky dotyk tlačidla hore alebo dole (→ nakláňanie)
Kliknutie: Dlhý dotyk tlačidla hore alebo dole (→ poradie pohybu hore alebo dole)

Ergonómia ovládania obrazovky USA:
Kliknutie: Krátky dotyk tlačidla hore alebo dole (→ poradie pohybu hore alebo dole)
Tip: Dlhý dotyk tlačidla hore alebo dole (→ nakláňanie)

Výber prevádzkového režimu

1. Odpojte napätie a znova zapnite. 


2. Potom do 30 sekúnd stlačte auto/manu na 2 sekundy.


3. LED svieti
   Zelená = obchod
   Oranžová = EVB EU (tip-click in)
   Červená = EVB US (click in-tip) 


4. Prepínajte pomocou auto/manu, kým LED neukáže farbu požadovaného režimu. 


5. Stlačte auto/manu na 2 sekundy pre uloženie.



6. Programovanie úspešné. LED už nesvieti.
   Predvolený prevádzkový režim = obrazovka.

Naučte sa časy/dĺžku chodu

1. Presuňte obrazovku do hornej koncovej polohy. 


2. Krátke stlačenie tlačidla stop/my.


3. Znova stlačte stop/my, kým sa obrazovka nepohne nezávisle. 


4. Stlačte stop/my, keď sa dosiahne dolná koncová poloha. 


5. Podržte stop počas trvania nakláňania (len pri obrazovkách).


6. Uvoľnite stop/my.


Ak je zariadenie pripojené k ovládaču animeo IB+, čas chodu a nakláňania je možné nakonfigurovať pomocou softvéru animeo IB+.

Obnovenie továrenských nastavení

1. Prerušte napájanie a znova zapnite. 


2. Potom do 30 sekúnd stlačte súčasne tlačidlá Hore a Dole aspoň na 10 sekúnd.


3. LED bliká: Úspešné obnovenie továrenských nastavení.


Továrenské nastavenie
Prevádzkový režim: obrazovka
Čas chodu: 3 minúty

Automatické ZAP/VYP

1. Stlačte tlačidlo auto/manu na 2 sekundy, kým sa LED nerozsvieti, resp. už nesvieti.




• LED svieti na zeleno: automatické ZAP, zariadenie reaguje na lokálne a zbernicové príkazy na pohyb.
• LED nesvieti: automatické VYP, zariadenie reaguje len na príkazy s prioritou kľúča (napr. vietor, dážď, ...) a lokálne príkazy na pohyb.
• LED svieti na červeno: zariadenie je blokované lokálnym príkazom io, lokálne príkazy na pohyb už nie sú možné.

1. Príkazy na pohyb HORE/STOP/DOLE/my
   (nie sú blokované centrálnym ovládaním)



• Obrazovka sa pohybuje v požadovanom smere/ polohe alebo sa zastaví.
• LED potvrdí zeleným svetlom.

2. Príkazy na pohyb HORE/STOP/DOLEAB/my
   (blokované centrálnym ovládaním)



• Obrazovka sa nepohybuje.
• LED potvrdí červeným blikajúcim svetlom, že Motor Controller je momentálne blokovaný centrálnym ovládaním.

Naučte sa moju polohu

1. Presuňte obrazovku do požadovanej polohy.

2. Krátko stlačte stop/my, obrazovka sa zastaví.


3. Znova stlačte stop/my aspoň na 2 s, kým obrazovka nepotvrdí krátkym pohybom hore/dole; moja poloha je naučená.


Vymazať moju polohu

4. Presuňte obrazovku do mojej polohy. Znova stlačte stop/my, kým obrazovka nepotvrdí krátkym pohybom hore/dole; naučená moja poloha je vymazaná.


Smoove Uno IB+ je elektronicky a manuálne ovládané, nezávisle namontované ovládanie.

• Funkcia ovládania triedy A
• Akcia typu 1
• Stupeň znečistenia: 2
• Menovité impulzné napätie: 4 kV
• Teplota skúšky tvrdosti guľou: 75°C
• Upevnenie typu X
• Spôsob upevnenia pre neodpojiteľné káble: skrutkové svorky
• Test EMC emisií:
  U_AC = 230 V DC
  I_AC = 0.5 A
  (EN 55022 Emisie triedy B)

Pred inštaláciou si prečítajte a dodržiavajte tieto pokyny. Nesprávna inštalácia môže viesť k vážnemu zraneniu.

CHARAKTERISTIKA: Smoove UNO IB+
