SOMFY Smoove UNO IB+ орнату нұсқаулығы

Шинаны қосу () тек animeo IB+ басқаруымен бірге.

Өнімді білікті электрик орнатуы керек! Қосылатын барлық қосылым сымдарын ӨШІРУ (OFF)! Кездейсоқ қосылудан сақтаныңыз!

Орнату

Қоршаған орта жағдайлары: Құрғақ тұрғын үй аймақтары

1. Сымдарды қосыңыз және қораптағы бекіту жақтауын бекітіңіз. 


2. Логикалық модульді және жабу жақтауын тірек жақтауына ақырын басыңыз. Қуатты қосыңыз және "Жоғары" (Up) және "Төмен" (Down) батырмаларымен жүгіру бағытын тексеріңіз.


Егер электронды қозғалтқыштарды осы Қозғалтқышты басқару құрылғысы арқылы басқару қажет болса, Қозғалтқышты басқару құрылғысының параметрлерінде электронды қозғалтқыштар үшін іске қосу кідірісі уақытын орнату міндетті болып табылады.

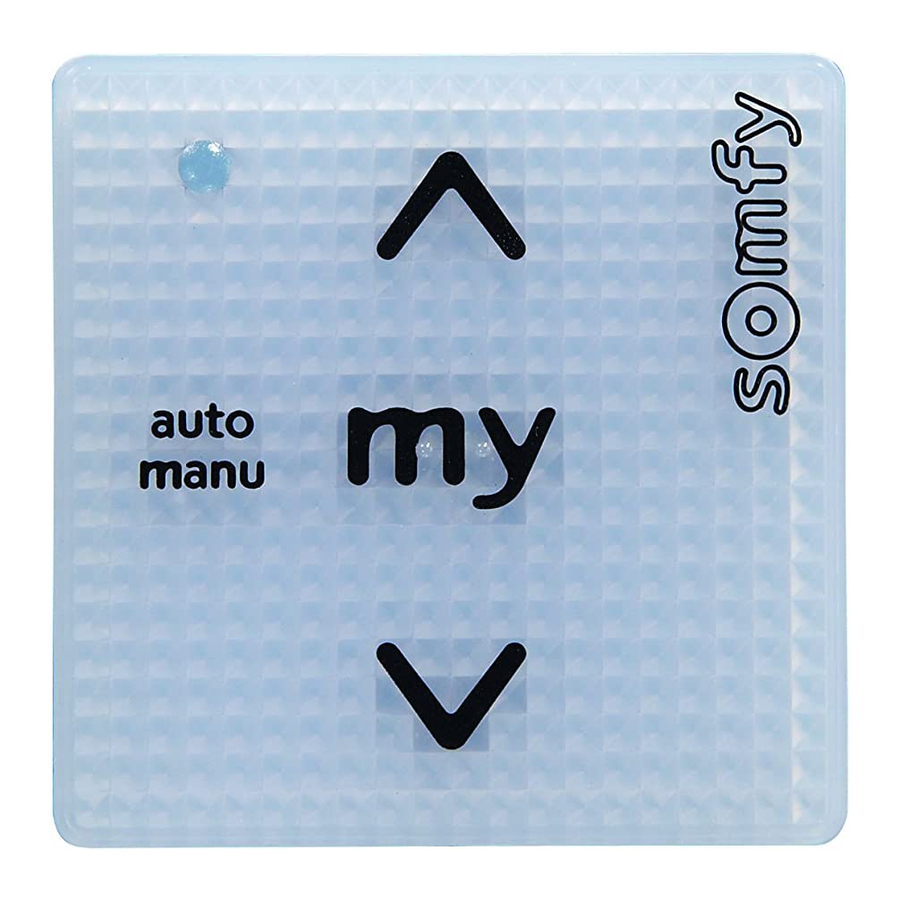

Жұмыс істеу

1. Жоғары (Up) 
2. Тоқтату/my (Stop/my)
3. Төмен (Down) 
4. Автоматты түрде іске қосу/өшіру 
5. Жарықдиодты шам (LED)

Еуропалық Одақ экранының жұмыс эргономикасы:
Кеңес: Жоғары (Up) немесе төмен (Down) батырмасын қысқа басу (→ еңкейту)
Ішке шерту: Жоғары (Up) немесе төмен (Down) батырмасын ұзақ басу (→ жоғары немесе төмен жылжыту реті)

АҚШ экранының жұмыс эргономикасы:
Ішке шерту: Жоғары (Up) немесе төмен (Down) батырмасын қысқа басу (→ жоғары немесе төмен жылжыту реті)
Кеңес: Жоғары (Up) немесе төмен (Down) батырмасын ұзақ басу (→ еңкейту)

Жұмыс режимін таңдау

1. Кернеуді ажыратыңыз және қайта қосыңыз. 


2. Содан кейін 30 секунд ішінде автоматты/қолмен (auto/manu) режимін 2 секунд басыңыз.


3. Жарықдиодты шам (LED) жанады
   Жасыл = дүкен
   Қызғылт сары = EVB EU (қысқа басу-ішке шерту)
   Қызыл = EVB US (ішке шерту-қысқа басу) 


4. Қажетті режимнің түсін жарықдиодты шам (LED) көрсеткенше автоматты/қолмен (auto/manu) режимімен ауыстырыңыз. 


5. Сақтау үшін автоматты/қолмен (auto/manu) режимін 2 секунд басыңыз.



6. Бағдарламалау сәтті аяқталды. Жарықдиодты шам (LED) енді жанбайды.
   Әдепкі жұмыс режимі = экран.

Жұмыс уақытын/ұзындығын үйрену

1. Экранды жоғарғы соңғы шегіне жылжытыңыз. 


2. Тоқтату/my (Stop/my) батырмасын қысқа басыңыз.


3. Экран өздігінен қозғалғанша тоқтату/my (Stop/my) батырмасын қайтадан басыңыз. 


4. Төменгі соңғы шегіне жеткенде тоқтату/my (Stop/my) батырмасын басыңыз. 


5. Еңкейту ұзақтығына тоқтатуды сақтаңыз (тек экрандармен).


6. Тоқтату/my (Stop/my) батырмасын босатыңыз.


Егер құрылғы animeo IB+ контроллеріне қосылған болса, жүгіру және еңкейту уақытын animeo IB+ бағдарламалық құралымен орнатуға болады.

Зауыттық параметрлерге қайтару

1. Қуат көзін үзіп, қайта қосыңыз. 


2. Содан кейін 30 секунд ішінде Жоғары (Up) және Төмен (Down) батырмаларын бір уақытта кемінде 10 секунд басыңыз.


3. Жарықдиодты шам (LED) жыпылықтайды: Зауыттық параметрлерге сәтті қайтару.


Зауыттық параметр
Жұмыс режимі: экран
Жұмыс уақыты: 3 минут

Автоматты ҚОСУ/ӨШІРУ

1. Жарықдиодты шам (LED) қосылғанша немесе енді жанбай қалғанша автоматты/қолмен (auto/manu) батырмасын 2 секунд басыңыз.




• Жарықдиодты шам (LED) жасыл түспен жанады: автоматты ҚОСУ (ON), құрылғы жергілікті және шиналық жылжыту командаларына жауап береді.
• Жарықдиодты шам (LED) өшірулі: автоматты ӨШІРУ (OFF), құрылғы тек негізгі басымдылық командаларына (мысалы, жел, жаңбыр, ...) және жергілікті жылжыту командаларына жауап береді.
• Жарықдиодты шам (LED) қызыл түспен жанады: құрылғы жергілікті io командасымен бұғатталған, жергілікті жылжыту командалары енді мүмкін емес.

1. Жылжыту командалары ЖОҒАРЫ/ТОҚТАТУ/ТӨМЕН/my (UP/STOP/DOWN/my)
   (орталық басқарумен бұғатталмаған)



• Экран қажетті бағытта/ позицияда жылжиды немесе тоқтатылады.
• Жарықдиодты шам (LED) жасыл жарықпен растайды.

2. Жылжыту командалары ЖОҒАРЫ/ТОҚТАТУ/ТӨМЕНAB/my (UP/STOP/DOWNAB/my)
   (орталық басқарумен бұғатталған)



• Экран жылжымайды.
• Жарықдиодты шам (LED) қызыл жыпылықтайтын жарықпен растайды, Қозғалтқышты басқару құрылғысы қазіргі уақытта орталық басқарумен бұғатталған.

Менің позициямды үйрену

1. Экранды қажетті позицияға жылжытыңыз. 

2. Тоқтату/my (Stop/my) батырмасын қысқа басыңыз, экран тоқтайды.


3. Экран қысқа жоғары/төмен жылжытумен растағанша тоқтату/my (Stop/my) батырмасын кемінде 2 секунд қайтадан басыңыз; менің позициям үйренілді.


Менің позициямды жою

4. Экранды менің позицияма жылжытыңыз. Экран қысқа жоғары/төмен жылжытумен растағанша тоқтату/my (Stop/my) батырмасын қайтадан басыңыз; үйренілген менің позициям жойылады.


Smoove Uno IB+ - бұл электронды және қолмен басқарылатын, тәуелсіз орнатылған басқару.

• A класты басқару функциясы
• 1-типті әрекет
• Ластану дәрежесі: 2
• Номиналды импульстік кернеу: 4 кВ
• Шар қаттылығы сынағының температурасы: 75°C
• X типті бекіту
• Ажыратылмайтын сымдарды бекіту әдісі: бұрандалы терминалдар
• ЭМС шығарындыларының сынағы:
  U_AC = 230 V DC
  I_AC = 0.5 A
  (EN 55022 B класты шығарындылар)

Орнату алдында осы нұсқауларды оқып, орындаңыз. Дұрыс орнатпау ауыр жарақатқа әкелуі мүмкін.

СИПАТТАМАЛАРЫ: Smoove UNO IB+
