Navodila za namestitev SOMFY Smoove UNO IB+

Priključitev vodila () samo v kombinaciji z animeo IB+ krmilnikom.

Izdelek mora namestiti usposobljen električar! Izklopite vsa priključna ožičenja, ki jih želite priključiti! Preprečite nenamerno vklop!

Namestitev

Pogoji okolja: Suhi bivalni prostori

1. Priključite ožičenje in pritrdite podporni okvir v priključni dozi. 


2. Nežno pritisnite logični modul in pokrivni okvir skupaj v podporni okvir. Vklopite napajanje in preverite smer delovanja z gumboma "Up" (gor) in "Down" (dol).


Če želite elektronske motorje upravljati prek te naprave Motor Controller, je obvezno nastaviti čas zakasnitve ob zagonu za elektronske motorje v nastavitvah Motor Controller.

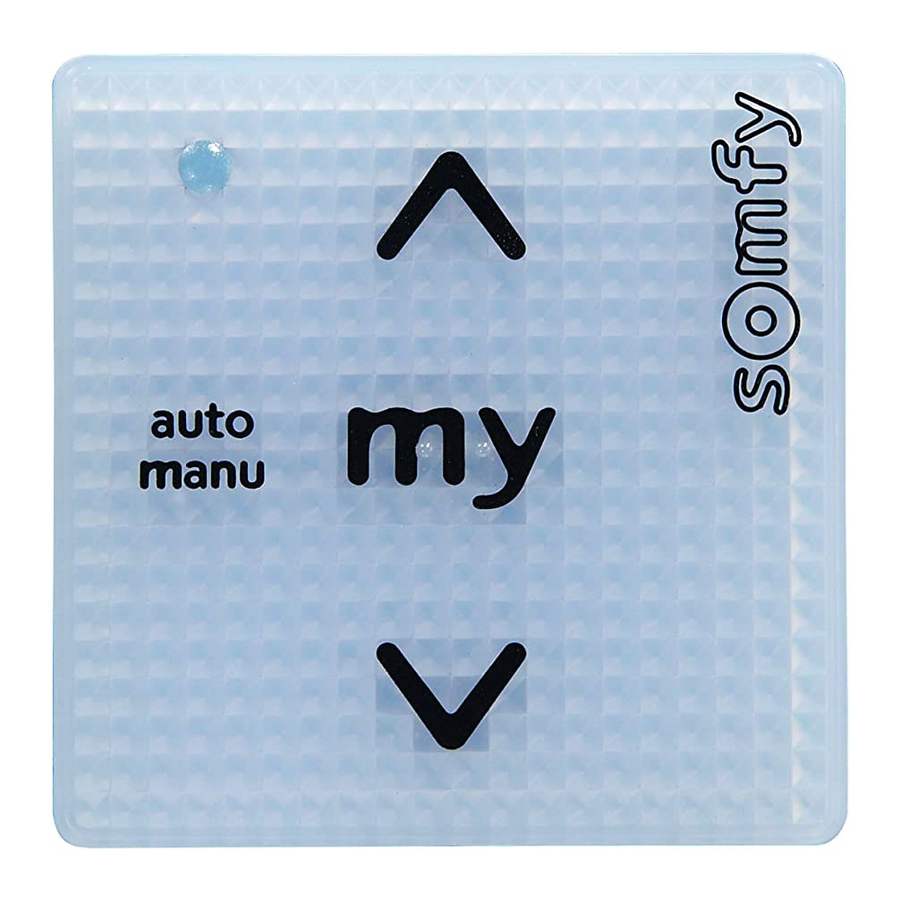

Delovanje

1. Gor 
2. Stop/my
3. Dol 
4. Samodejno aktiviranje/deaktiviranje 
5. LED

Ergonomija upravljanja zaslona EU:
Nasvet: Kratek dotik gumba gor ali dol (→ nagibanje)
Kliknite: Dolg dotik gumba gor ali dol (→ ukaz za premikanje gor ali dol)

Ergonomija upravljanja zaslona ZDA:
Kliknite: Kratek dotik gumba gor ali dol (→ ukaz za premikanje gor ali dol)
Nasvet: Dolg dotik gumba gor ali dol (→ nagibanje)

Izbira načina delovanja

1. Odklopite napetost in jo ponovno vklopite. 


2. Nato v 30 sekundah pritisnite auto/manu za 2 sekundi.


3. LED sveti
   Zelena = shranjevanje
   Oranžna = EVB EU (dotik-klik)
   Rdeča = EVB US (klik-dotik) 


4. Preklapljajte z auto/manu, dokler LED ne prikaže barve želenega načina. 


5. Pritisnite auto/manu 2 sekundi za shranjevanje.



6. Programiranje je bilo uspešno. LED ne sveti več.
   Privzeti način delovanja = zaslon.

Učenje časa delovanja/dolžine

1. Premaknite zaslon do zgornje končne meje. 


2. Kratek pritisk na gumb stop/my.


3. Ponovno pritisnite stop/my, dokler se zaslon ne premakne samostojno. 


4. Pritisnite stop/my, ko je dosežena spodnja končna meja. 


5. Držite stop za čas nagibanja (samo pri zaslonih).


6. Spustite stop/my.


Če je naprava priključena na animeo IB+ Controller, lahko čas delovanja in nagibanja nastavite s programsko opremo animeo IB+.

Tovarniška ponastavitev

1. Izklopite napajanje in ga ponovno vklopite. 


2. Nato v 30 sekundah hkrati pritisnite gumba Gor in Dol za vsaj 10 sekund.


3. LED utripa: Uspešna ponastavitev na tovarniške nastavitve.


Tovarniška nastavitev
Način delovanja: zaslon
Čas delovanja: 3 minute

Samodejni VKLOP/IZKLOP

1. Pritisnite gumb auto/manu za 2 sekundi, dokler se LED ne vklopi oz. neha svetiti.




• LED sveti zeleno: samodejni VKLOP, naprava se odziva na lokalne ukaze za premikanje in ukaze z vodila.
• LED ugasnjena: samodejni IZKLOP, naprava se odziva samo na ukaze s ključno prioriteto (npr. veter, dež, ...) in lokalne ukaze za premikanje.
• LED sveti rdeče: napravo blokira lokalni ukaz io, lokalni ukazi za premikanje niso več mogoči.

1. Ukazi za premikanje GOR/STOP/DOL/my
   (ne blokira centralno upravljanje)



• Zaslon se premakne v želeno smer/ položaj ali se ustavi.
• LED potrdi z zeleno lučjo.

2. Ukazi za premikanje GOR/STOP/DOLAB/my
   (blokira centralno upravljanje)



• Zaslon se ne premakne.
• LED potrdi z rdečo utripajočo lučjo, da Motor Controller trenutno blokira centralno upravljanje.

Učenje mojega položaja

1. Premaknite zaslon v želeni položaj. 

2. Kratek pritisk na stop/my, zaslon se ustavi.


3. Ponovno pritisnite stop/my za vsaj 2 s, dokler zaslon ne potrdi s kratkim premikom gor/dol; moj položaj je naučen.


Brisanje mojega položaja

4. Premaknite zaslon v moj položaj. Ponovno pritisnite stop/my, dokler zaslon ne potrdi s kratkim premikom gor/dol; naučeni moj položaj je izbrisan.


Smoove Uno IB+ je elektronsko in ročno upravljano, neodvisno nameščeno krmiljenje.

• Funkcija krmiljenja razreda A
• Tip 1 delovanje
• Stopnja onesnaženosti: 2
• Nazivna impulzna napetost: 4 kV
• Temperatura preskusa trdote krogle: 75°C
• Tip X pritrditve
• Način pritrditve za neodstranljive kable: vijačni priključki
• EMC test emisij:
  U_AC = 230 V DC
  I_AC = 0.5 A
  (EN 55022 emisija razreda B)

Pred namestitvijo preberite in upoštevajte ta navodila. Nepravilna namestitev lahko povzroči resne poškodbe.

ZNAČILNOSTI: Smoove UNO IB+
