Saramonic UwMic15 - Uživatelská příručka k bezdrátovému mikrofonnímu systému UHF

Obecný úvod

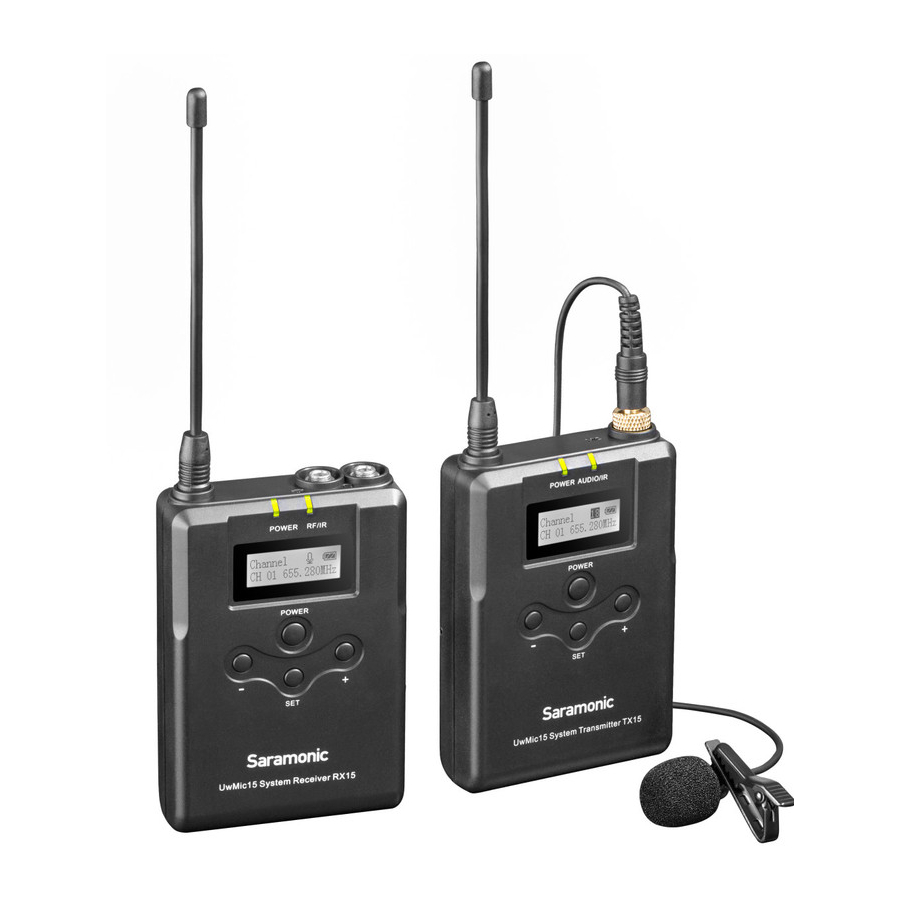

Bezdrátový mikrofonní systém Saramonic UwMic15 UHF je určen pro přenosný bezdrátový provoz a lze jej použít v různých prostředích pro aplikace, jako je video z digitální zrcadlovky, nahrávání v terénu, televizní vysílání, elektronické zpravodajství (ENG), rozhovory na místě a další.

Přenosný přijímač UwMic15-RX15

Úvod

Saramonic UwMic15-RX15 je integrovaný bezdrátový přijímač pro montáž na kameru. Vyznačuje se širokou spínací šířkou pásma RF, snadno čitelným LCD displejem a infračervenou synchronizací mezi vysílačem a přijímačem.

Struktura produktu

1. Antény
2. Tlačítko POWER (napájení)
   Dlouhým stisknutím zapnete nebo vypnete RX15.
3. Tlačítko SET (nastavení)
   Dlouhým stisknutím tlačítka SET (nastavení) vstoupíte do zobrazené nabídky. Poté krátkým stisknutím tlačítka SET (nastavení) potvrdíte svou volbu nebo dlouhým stisknutím znovu ukončíte bez uložení.
4. Tlačítko + nebo -
   Vybere funkce nebo hodnoty zobrazené na displeji.
5. Indikátor POWER (napájení)
   Indikuje úroveň nabití baterie takto:
   Zelené světlo: Dostatečná úroveň nabití baterie.
   Červené světlo: Nízká úroveň nabití baterie.
6. RF indikátor a infračervený vysílací port
   Infračervený vysílací port odesílá nastavenou frekvenci do vysílače.
   RF indikátor zobrazuje úroveň RF vstupu takto: Zelené světlo: RF signál je silný.
   Červené světlo: RF signál je slabý nebo odpojený.
7. LCD displej
   Zobrazuje nabídky, podrobnosti naleznete v "Průvodci obsluhou LCD displeje".
8. Prostor pro baterie
   Funguje na dvě baterie AA (nejsou součástí balení).
9. Konektor PHONE (sluchátka)
   Připojte sluchátka pro monitorování audio výstupu.
10. Konektor OUTPUT (výstup)
    Připojte RX15 k videokameře, videokameru, mixážnímu pultu nebo zesilovači pomocí dodaného výstupního kabelu.
11. Standardní patice pro studenou botku

Připojení příslušenství

1. Připojte dodaný kabel k výstupnímu konektoru (output jack).

   1. Zapojte dodaný kabel do konektoru OUTPUT (výstup).
   2. Pro bezpečné připojení otočte konektor a zajistěte jej.
2. Připevněte sponu na opasek. Viz "Připojení příslušenství".
3. Připevněte adaptér pro montáž na botku.

   1. Než připevníte adaptér pro montáž na botku, připevněte sponu na opasek obráceně.
   2. Zatlačte na spodní část spony na opasek, abyste vytvořili mezeru mezi sponou na opasek a přijímačem.
   3. Zarovnejte sponu na opasek se dvěma svislými drážkami na adaptéru pro montáž na botku a vložte adaptér ve směru šipky.
   4. Zatlačte adaptér pro montáž na botku úplně dovnitř, dokud spona na opasek nezapadne do vodorovné drážky na držáku adaptéru.

Průvodce obsluhou LCD displeje

Domovská obrazovka
Pokud na ostatních obrazovkách neprovedete žádnou operaci po dobu 20 sekund, displej se automaticky vrátí na domovskou obrazovku.

1. Indikátor hlasitosti
2. Indikátor úrovně nabití baterie
   Zobrazuje úroveň nabití baterie. Okamžitě vyměňte obě baterie, když indikátor začne blikat.
3. Kanál a frekvence
   Indikuje aktuální kanál a frekvenci.

Nastavení výstupní hlasitosti
Nastavte hlasitost výstupního zvuku v rozsahu 0 až 30. Nastavení se zachová i po vypnutí napájení. Výchozí hodnota je 27.

Tlačítko napájení (Power key)
Dlouhým stisknutím tlačítka SET (nastavení) odemknete nebo zamknete tlačítko napájení (power key). Zamkněte tlačítko napájení (power key), abyste zabránili neúmyslnému vypnutí přijímače během používání.
Odemčeno: Dlouhým stisknutím tlačítka napájení (power key) zapnete nebo vypnete přijímač (výchozí nastavení systému).
Zamčeno: Přijímač se nevypne ani po stisknutí tlačítka napájení (power key).
Poznámka: Pokud jsou baterie vyjmuty a znovu vloženy, když je tlačítko napájení (power key) nastaveno na Zamčeno, stav zámku tlačítka napájení (power key) se nezmění. Přijímač můžete zapnout dlouhým stisknutím tlačítka napájení (power button).

Funkce infračerveného párování
Spárujte přijímač a vysílač pomocí infračerveného záření. Podrobnosti o provozu naleznete v "Spárování kanálu přijímače a vysílače".

Nastavení podsvícení
Nastavte podsvícení LED na ON (zapnuto) nebo Delay (zpoždění) 60 /30 /10 sekund nebo OFF (vypnuto). Výchozí nastavení je "Delay 10s."

Obnovení nastavení
Potvrďte to a parametry RX15 se obnoví do výchozího továrního nastavení.

Verze UwMic-RX15

Sériové číslo

Body-pack vysílač UwMic15-TX15

Úvod

Tento vysílač je kompaktní vysílač, který využívá PLL syntezátor řízený krystalem. Je vybaven funkcí ztlumení a uzamykatelným vstupním konektorem pro mikrofon.

Struktura produktu

Anténa

1. Indikátor POWER (napájení)
   Indikuje úroveň nabití baterie takto:
   Svítí zeleně: Dostatečná úroveň nabití baterie.
   Svítí červeně: Baterie se vybíjí.
2. Indikátor AUDIO / IR (infračervený detektor)
   Indikátor AUDIO: Indikuje audio vstup.
   IR (infračervený detektor): Získává frekvenci z přijímače.
   Svítí zeleně: Úroveň audio vstupu je vhodná.
   Bliká červeně: Zvuk je ztlumený (tj. deaktivovaný).
   Podrobnosti o nastavení funkce ztlumení naleznete v "Nastavení tlačítka ztlumení".
3. Audio vstupní konektor (uzamykatelný typ)
   Připojte k dodávanému klopovému mikrofonu.
4. LCD displej
   Zobrazuje nabídky, podrobnosti naleznete v "Průvodci obsluhou LCD displeje".
5. Tlačítko Power / Mute (napájení / ztlumení)

Funkce	Operace
Zapnutí (Power ON)	Stiskněte tlačítko na jednu sekundu nebo déle
Vypnutí (Power OFF)	Stiskněte tlačítko, dokud se nevypne
Ztlumení zapnuto (Mute ON)	Krátké stisknutí tlačítka
Ztlumení vypnuto (Mute OFF)

6. Tlačítko + nebo –
   Vybere funkce nebo hodnoty zobrazené na displeji.
7. Tlačítko SET (nastavení)
   Dlouhým stisknutím tlačítka SET (nastavení) vstoupíte do zobrazené nabídky. Poté krátkým stisknutím tlačítka SET (nastavení) potvrdíte svou volbu nebo dlouhým stisknutím znovu ukončíte bez uložení.
8. Prostor pro baterie
   Přijímá dvě baterie AA (alkalické, nikl metal hydridové nebo lithiové baterie).

Připojení příslušenství

1. Připevněte sponu na opasek.
   Vložte jeden konec spony na opasek do jednoho ze dvou otvorů na obou stranách vysílače a poté vložte druhý konec do otvoru na druhé straně.


2. Připojte mikrofon. Pro bezpečné připojení otočte konektor a zajistěte jej.
   Poznámka: Před připojením nebo odpojením mikrofonu vypněte vysílač.


Průvodce obsluhou LCD displeje

Domovská obrazovka
Pokud na ostatních obrazovkách neprovedete žádnou operaci po dobu 20 sekund, displej se automaticky vrátí na domovskou obrazovku.

1. Indikátor ztlumení (Mute indicator)
   Ztlumení vypnuto (Mute OFF)
   Ztlumení zapnuto (Mute ON)
2. Indikátor úrovně nabití baterie
   Zobrazuje úroveň nabití baterie. Okamžitě vyměňte obě baterie, když indikátor začne blikat.
3. Indikátor skupiny kanálů
   Indikuje skupinu kanálů.

Nastavení napájení mikrofonu (+48V)
Když je nastaveno na ON (zapnuto), je do připojeného mikrofonu dodáváno fantomové napájení 48 V a rozsvítí se indikátor "+48V".
Výchozí nastavení je "+48V OFF."
Poznámka: NEZAPÍNEJTE fantomové napájení při používání s mikrofony, které nefungují na fantomové napájení, mixážními pulty nebo jakýmikoli nevyváženými zařízeními, protože to může způsobit poškození vysílače i audio zařízení.

Sekce zobrazení nabídky. Zobrazuje různé funkce. Stisknutím tlačítka + nebo - přepínáte funkce.
Nastavení tlačítka napájení (Power key)
Vyberte Unlocked (odemčeno) nebo Locked (zamčeno).
Nastavte "Locked" (zamčeno) pro zamknutí tlačítka napájení (power button), abyste zabránili neúmyslnému vypnutí nebo ztlumení jednotky během používání. Výchozí nastavení je "Unlocked" (odemčeno).

Nastavení tlačítka ztlumení (Mute key)
Pokud chcete ztlumit zvuk, vyberte nejprve "Enable" (povolit) a poté krátce stiskněte tlačítko napájení (power button). Výchozí nastavení je "Enable" (povolit).

IR Match (IR párování)
Nastavte pro spárování s přijímačem. Na obrazovce se během procesu zobrazí "Matching" (párování). Po úspěšném spárování se zobrazí "Sync finished" (synchronizace dokončena).

Nastavení podsvícení (Set Backlight)
Vyberte ON (zapnuto), OFF (vypnuto) nebo Delay (zpoždění) 10 / 30 /60 sekund. Výchozí nastavení je "Delay 10s."

Obnovení výchozího nastavení (Restore default setting)

Verze UwMic15-SR-XLR15

Sériové číslo (Serial Number)

Ruční mikrofon UwMic15-SR-HM15

Úvod

Saramonic SR-HM15 je ruční bezdrátový UHF mikrofonní vysílač s kompaktním kovovým tělem, snadno čitelným LCD displejem, RF vypínačem a PLL syntezátorem. Mikrofon v kvalitě pro vysílání zachytí křišťálově čistý a bohatý zvuk. Má vestavěnou anténu, funkci ztlumení a funkci zámku napájení. Kanál SRHM15 je synchronizován s přijímačem pomocí infračerveného záření.

Struktura produktu

1. LCD obrazovka
   1. Číslo kanálu. (Tento LCD displej indikuje, že pracuje na kanálu 16 skupiny A.)
   2. Ikona úrovně nabití baterie.
   3. MUTE (ztlumení). Zvuk není ztlumený.
2. Tlačítko Power / Mute (napájení / ztlumení)
   Napájení (Power): Dlouhým stisknutím zapnete/vypnete SR-HM15.
   Ztlumení (Mute): Krátkým stisknutím tlačítka během vysílání se zvuk ztlumí. Opětovným stisknutím obnovíte audio výstup.
   Poznámka: Při ztlumení (muting) se audio signál nevysílá, ale RF signál se stále vysílá.
3. Anténa
4. Prostor pro baterie
   Funguje na dvě baterie AA (nejsou součástí balení).
   Můžete použít alkalické, lithiové nebo nikl metal hydridové baterie.

Průvodce nastavením

1. Nainstalujte baterie. Viz "UwMic15-SR-HM15".
2. (Volitelné) Nastavte přepínač zámku do polohy ON (zapnuto) nebo OFF (vypnuto).
3. (Volitelné) Nastavte RF výkon na HIGH (vysoký) nebo LOW (nízký). Úroveň vysílacího výkonu se liší v závislosti na modelu.
4. Stisknutím tlačítka napájení (power button) zapněte UwMic15-RX15.
5. Zapněte přijímač UwMic15-RX15 a synchronizujte jej s vysílačem UwMic15-SR-HM15. Podrobnosti o provozu naleznete v "Pro UwMic15-SR-HM15".
6. Po úspěšné synchronizaci se na obrazovce UwMic15-SR-HM15 zobrazí skupina a kanál stejný jako u přijímače.
7. Zavřete rukojeť ve směru šipek.


8. Nyní je připraven k použití.

Plug-on Transmitter UwMic15-SR-XLR15

Úvod

Saramonic SR-XLR15 je kompaktní plug-on vysílač typu XLR, který se vyznačuje širokým spínacím RF pásmem, snadno čitelným LCD displejem, fantomovým napájením +48V a funkcí ztlumení. Je vhodný pro přenosný bezdrátový provoz a lze jej použít v široké škále aplikací, jako je video z digitálních zrcadlovek, televizní vysílání, ENG a další.

Struktura produktu

1. XLR audio vstupní konektor
   Připojuje se k XLR mikrofonu nebo audio zařízením s linkovým výstupem.
2. Indikátor napájení +48V
   Rozsvítí se, když je zapnuto fantomové napájení +48V.
3. Indikátor POWER (napájení)
   Indikuje úroveň nabití baterie následovně:
   Svítí zeleně: Dostatečná úroveň nabití baterie.
   Svítí červeně: Slabá baterie.
4. AUDIO indikátor / IR (infračervený detektor)
   AUDIO indikátor: Indikuje úroveň audio vstupu.
   IR (infračervený detektor): Získává frekvenci z přijímače.
   Svítí zeleně: Úroveň audio vstupu je vhodná. Bliká červeně: Zvuk je ztlumen (tj. deaktivován). Podrobnosti o nastavení funkce ztlumení naleznete v části "Set Mute key" ("Nastavit klávesu ztlumení").
5. LCD screen (LCD obrazovka)
   Zobrazuje nabídky, podrobnosti naleznete v "LCD Display Operation Guide" ("Průvodce ovládáním LCD displeje").
6. Power / Mute button (tlačítko napájení / ztlumení)
   Zapíná nebo vypíná funkci napájení nebo ztlumení.

   Function (Funkce)	Operation (Operace)
   Power ON (Zapnutí)	Press the button for one second or longer (Stiskněte tlačítko na jednu sekundu nebo déle)
   Power OFF (Vypnutí)	Press the button until it turns off (Stiskněte tlačítko, dokud se nevypne)
   Mute ON (Ztlumení zapnuto)	Short press the button (Krátce stiskněte tlačítko)
   Mute OFF (Ztlumení vypnuto)

7. SET button (tlačítko SET)
   Dlouhým stisknutím tlačítka SET vstoupíte do zobrazené nabídky. Poté krátkým stisknutím tlačítka SET potvrdíte svou volbu nebo jej znovu dlouze stiskněte pro ukončení bez uložení.
8. + or – button (tlačítko + nebo –)
   Vybírá funkce nebo hodnoty zobrazené na displeji.
9. Battery Compartment (Prostor pro baterie)
   Funguje na dvě AA baterie (alkalické, nikl metal hydridové nebo lithiové baterie). Podrobnosti o vkládání baterií naleznete v části "Install the batteries" ("Instalace baterií").

Připojení příslušenství

1. Připojte mikrofon nebo XLR kabel.
   Zasuňte konektor mikrofonu nebo kabelu do XLR audio vstupního konektoru SR-XLR15, dokud nezapadne na místo.


2. Odpojte mikrofon nebo XLR kabel.
   Stiskněte uvolňovací tlačítko a opatrně vytáhněte mikrofon nebo XLR kabel ve směru šipky.
   Poznámka: Před připojením nebo odpojením mikrofonu vypněte vysílač.

Průvodce ovládáním LCD displeje

Home screen (Domovská obrazovka)
Pokud se na ostatních obrazovkách po dobu 20 sekund neprovede žádná operace, displej se automaticky vrátí na domovskou obrazovku.

1. Mute indicator (Indikátor ztlumení)
   Mute OFF (Ztlumení vypnuto)
   Mute ON (Ztlumení zapnuto)
2. Battery level indicator (Indikátor úrovně nabití baterie)
   Zobrazuje úroveň nabití baterie. Jakmile indikátor začne blikat, okamžitě vyměňte obě baterie.
3. Channel group indicator (Indikátor skupiny kanálů)
   Indikuje skupinu kanálů.

Set Power key (Nastavit klávesu napájení)
Vyberte Unlocked (Odemčeno) nebo Locked (Zamčeno).
Nastavte "Locked" ("Zamčeno") pro uzamčení tlačítka napájení, aby se zabránilo neúmyslnému vypnutí nebo ztlumení jednotky během používání. Výchozí nastavení je "Unlocked" ("Odemčeno").

Set Mute key (Nastavit klávesu ztlumení)
Pokud chcete ztlumit zvuk, vyberte nejprve "Enable" ("Povolit") a poté krátce stiskněte tlačítko napájení. Výchozí nastavení je "Enable" ("Povolit").

IR Match (IR párování)
Nastavte pro spárování s přijímačem. Během procesu se na obrazovce zobrazí "Matching" ("Párování"). Po úspěšném spárování se zobrazí "Sync finished" ("Synchronizace dokončena").

Set Backlight (Nastavit podsvícení)
Vyberte ON (Zapnuto), OFF (Vypnuto) nebo Delay (Zpoždění) 10 / 30 /60 seconds (sekund).
Výchozí nastavení je "Delay 10s" ("Zpoždění 10s").

Restore default setting (Obnovit výchozí nastavení)

Version of the UwMic15-TX-XLR15 (Verze UwMic15-TX-XLR15)

Serial Number (Sériové číslo)

Návod k obsluze

1. Install the batteries (Instalace baterií)

1. UwMic15-RX15 a UwMic15-TX15. Baterie lze vložit do plug-on vysílače UwMic15-SR-XLR15 stejným způsobem.


• Dlouhým stisknutím klávesy Power (Napájení) vypněte jednotku.
• Posuňte obě západky dovnitř a vytáhněte prostor pro baterie.
• Vložte dvě baterie velikosti AA podle indikátorů polarity a zavřete prostor. Ujistěte se, že je prostor pro baterie bezpečně uzamčen.

2. UwMic15-SR-HM15

• Dlouhým stisknutím tlačítka napájení vypněte napájení.

• Posuňte kryt prostoru pro baterie ve směru šipky a zcela jej vytáhněte.
• Vložte dvě nové baterie AA do prostoru pro baterie s polaritami a ve správné orientaci.
• Po vložení baterie zavřete kryt baterie.

Note (Poznámka):

1. Pokud zařízení delší dobu nepoužíváte, vyjměte baterie z prostoru pro baterie.
2. Vždy používejte sady baterií stejného typu.
3. Výměna baterií během provozu může generovat šum. Před výměnou baterií se ujistěte, že je jednotka vypnutá.

2. Connect the receiver to the mic jack of a camera, camcorder or mixer with the supplied cable. (Připojte přijímač k mikrofonnímu konektoru kamery, videokamery nebo mixážního pultu pomocí dodaného kabelu.)
3. Turn on the receiver by long pressing the power button. (Zapněte přijímač dlouhým stisknutím tlačítka napájení.)
4. Match the channel of receiver and transmitter (Spárujte kanál přijímače a vysílače)
   1. Using the auto scan function (Použití funkce automatického skenování)

For the TX15 and SR-XLR15 (Pro TX15 a SR-XLR15)

• Turn on the transmitter by long pressing the power button. (Zapněte vysílač dlouhým stisknutím tlačítka napájení.)
• Use the + or – button to display the "Match with TX" menu on receiver. (Pomocí tlačítka + nebo – zobrazte na přijímači nabídku "Match with TX" ("Spárovat s TX").)

• Use the + or – button to display the "Match with RX" menu on transmitter. (Pomocí tlačítka + nebo – zobrazte na vysílači nabídku "Match with RX" ("Spárovat s RX").)

• Both long press the SET button to select the menu and short press it to confirm. (Oba dlouze stiskněte tlačítko SET pro výběr nabídky a krátkým stisknutím jej potvrďte.)
• Place the infrared transmitter port on the receiver near the infrared detector on the transmitter. (Umístěte infračervený vysílací port na přijímači blízko infračerveného detektoru na vysílači.)
• If "Sync finished!" displayed on the LCD screen of the receiver, the frequency for use on the transmitter is set. (Pokud se na LCD obrazovce přijímače zobrazí "Sync finished!" ("Synchronizace dokončena!"), je nastavena frekvence pro použití na vysílači.)
• After matching successfully, press the SET button of receiver to return to the previous menu. (Po úspěšném spárování stiskněte tlačítko SET na přijímači pro návrat do předchozí nabídky.)

For SR-HM15 (Pro SR-HM15)

• Turn on the transmitter by long pressing the power button. (Zapněte vysílač dlouhým stisknutím tlačítka napájení.)
• Use the + or – button to display the "Match with TX" menu on receiver. (Pomocí tlačítka + nebo – zobrazte na přijímači nabídku "Match with TX" ("Spárovat s TX").)


• Quick press the SET button twice, enter the matching pattern on the transmitter: (Rychle dvakrát stiskněte tlačítko SET, zadejte vzor párování na vysílači:)
  1. Short press to ajust the channel number (Krátkým stisknutím upravte číslo kanálu)
  2. BQuick press the SET button twice again, then exit with saving. (Rychle dvakrát stiskněte tlačítko SET a poté ukončete s uložením.)
• Place the infrared transmitter port on the receive near the infrared detector on the transmitter. (Umístěte infračervený vysílací port na přijímači blízko infračerveného detektoru na vysílači.)
• If "Sync finished!" displayed on the LCD screen, the frequency for use on the transmitter is set. (Pokud se na LCD obrazovce zobrazí "Sync finished!" ("Synchronizace dokončena!"), je nastavena frekvence pro použití na vysílači.)
• After matching successfully, press the SET button of receiver to return to the previous menu. (Po úspěšném spárování stiskněte tlačítko SET na přijímači pro návrat do předchozí nabídky.)

Note (Poznámka):

1. After 20 seconds have elapsed, the display returns to the home screen without saving. (Po uplynutí 20 sekund se displej vrátí na domovskou obrazovku bez uložení.)
2. Some noise may occur when power is turned on, you could turn down the audio input level of devices connected to the receiver accordingly. (Při zapnutí napájení může dojít k šumu, můžete odpovídajícím způsobem snížit úroveň audio vstupu zařízení připojených k přijímači.)

2. Manually setting the transmitter channel. (Only available on the UwMic15-TX15 and UwMic15-SR-XLR15) (Ruční nastavení kanálu vysílače. (K dispozici pouze na UwMic15-TX15 a UwMic15-SR-XLR15))

• Turn on the transmitter by long pressing the power button. (Zapněte vysílač dlouhým stisknutím tlačítka napájení.)
• Use the + or – button to display the channel setting menu on the transmitter. (Pomocí tlačítka + nebo – zobrazte na vysílači nabídku nastavení kanálu.)

• Long press the SET button to select the menu. Use the + or – button to select the same channel as the receiver and confirm it by short press again to exit without saving. (Dlouhým stisknutím tlačítka SET vyberte nabídku. Pomocí tlačítka + nebo – vyberte stejný kanál jako přijímač a potvrďte jej krátkým stisknutím pro ukončení bez uložení.)

5. Attach the accessories you need for the receiver and transmitter. Refer to "Attaching Accessories" (page4 and page8). (Připojte příslušenství, které potřebujete pro přijímač a vysílač. Viz "Připojení příslušenství" (strana 4 a strana 8).)
6. You are ready to record. (Jste připraveni nahrávat.)

Specifikace

Transmitter TX15, SR-HM15, SR-XLR15 (Vysílač TX15, SR-HM15, SR-XLR15)

Channel Number (Počet kanálů)	16
Oscillator type (Typ oscilátoru)	PLL synthesizer (PLL syntetizátor)
Carrier frequencies (Nosné frekvence)	555MHz - 579MHz
Reference deviation (Referenční odchylka)	±5 kHz (–60 dBV, 1 kHz input)
Signal to noise ratio (Odstup signálu od šumu)	70 dB or more (70 dB nebo více)
Spur suppression (Potlačení parazitních signálů)	-60dB
Voice delay (Zpoždění hlasu)	10 ms
Antenna (Anténa)	1/4λ wire antenna (1/4λ drátová anténa)
Audio input connector (Audio vstupní konektor)	TX15: 3.5mm mini jack (3,5mm mini jack)
	HM15: None (Žádný)
	XLR15: XLR-3-11C type (female) (typ XLR-3-11C (samice))
Reference audio input level (Referenční úroveň audio vstupu)	–60 dBV (MIC input, 0 dB attenuation) (–60 dBV (MIC vstup, 0 dB útlum))
Distortion (Zkreslení)	0.5% or less (0,5 % nebo méně)
Weight (Hmotnost)	TX15: Approx. 68g (excluding batteries) (Přibližně 68 g (bez baterií))
	HM15: Approx. 225g (excluding batteries) (Přibližně 225 g (bez baterií))
	XLR15: Approx. 150g (excluding batteries) (Přibližně 150 g (bez baterií))
Battery (Baterie)	Two AA size batteries (Dvě baterie velikosti AA)
Dimensions (Rozměry)	TX15: 180 x 64 X 23 mm
	HM15: 245.0 x 47.5 x 47.5 mm
	XLR15: 105.5 x 43 x 34.7 mm
Operating temperature (Provozní teplota)	0°C to 50°C
Storage temperature (Skladovací teplota)	–20°C to +55°C

Receiver RX15 (Přijímač RX15)

Channel number (Počet kanálů)	16
Oscillator type (Typ oscilátoru)	PLL synthesizer (PLL syntetizátor)
Audio output connector (Audio výstupní konektor)	3.5mm mini jack (3,5mm mini jack)
Antenna (Anténa)	1/4λ wire antenna (1/4λ drátová anténa)
Audio output level (Úroveň audio výstupu)	–60 dBV
Headphone output level (Úroveň sluchátkového výstupu)	30mW (16 Ω)
Receive frequencies (Frekvence příjmu)	555MHz - 579MHz
Receive sensitivity (Citlivost příjmu)	-95dBm
Signal to noise ratio (Odstup signálu od šumu)	70 dB or more (70 dB nebo více)
Voice delay (Zpoždění hlasu)	10 ms
Reference deviation (Referenční odchylka)	±5 kHz(–60 dBV, 1 kHz input)
Frequency response (Frekvenční odezva)	40 Hz to 18 kHz (+/-3dB)
Distortion (Zkreslení)	0.5% or less (0,5 % nebo méně)
Spur suppression (Potlačení parazitních signálů)	-60dB
Weight (Hmotnost)	Approx. 73g (excluding batteries) (Přibližně 73 g (bez baterií))
Battery (Baterie)	Two AA size batteries (Dvě baterie velikosti AA)
Dimensions (Rozměry)	180 × 64× 49 mm
Operating temperature (Provozní teplota)	0°C to 50°C
Storage temperature (Skladovací teplota)	–20°C to +55°C

Seznam balení

TX15

• Body-pack transmitter: TX15
• Všesměrový klopový mikrofon (Omni-directional lavalier microphone)
• Držák mikrofonu (Microphone holder clip)
• Větrná ochrana (Wind screen)
• Spona na opasek (Belt clip)

SR-XLR15

• Plug-on transmitter: SR-XLR15


RX15

• Přenosný přijímač (Portable receiver): RX15
• Adaptér pro montáž na patici (Shoe mount adapter)
• Spona na opasek (Belt clip)
• Audio výstupní kabel XLR na 3,5 mm se zámkem (XLR to 3.5mm locking-type plug audio output cable)
• Audio kabel s 3,5 mm konektorem se zámkem (3.5mm locking-type plug audio cable)

SR-HM15

• Ruční mikrofon (Hand-held microphone): SR-HM15


Záruční list (Warranty card)
Uživatelská příručka (User manual)

Stáhnout návod

Zde si můžete stáhnout úplnou verzi návodu ve formátu pdf, může obsahovat další bezpečnostní pokyny, informace o záruce, pravidla FCC atd.

Stáhnout Saramonic UwMic15 - Uživatelská příručka k bezdrátovému mikrofonnímu systému UHF

Dostupné jazyky
