Saramonic UwMic15 - Руководство пользователя беспроводной микрофонной системы UHF

Общее описание

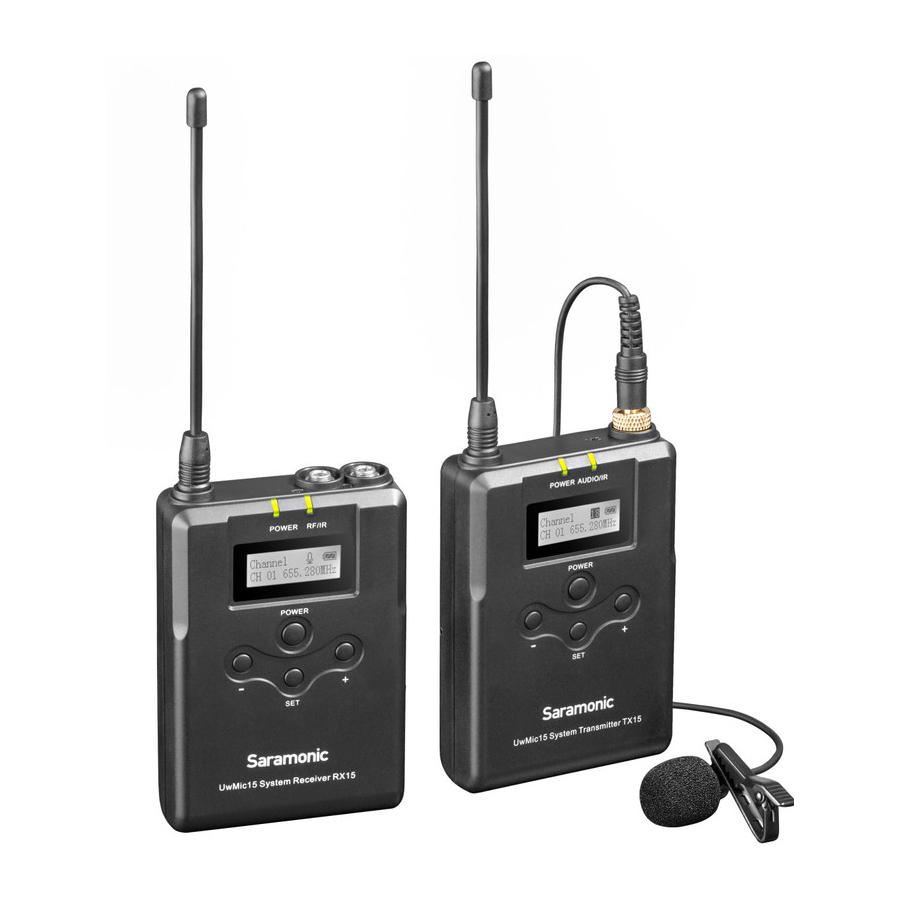

Беспроводная микрофонная система Saramonic UwMic15 UHF предназначена для портативной беспроводной работы и может использоваться в различных условиях для таких применений, как видеосъемка на зеркальные камеры, полевая запись, телевещание, сбор электронных новостей (ENG), спонтанные интервью и многое другое.

Портативный приемник UwMic15-RX15

Введение

Saramonic UwMic15-RX15 — это устанавливаемый на камеру интегрированный беспроводной приемник. Он имеет широкую полосу переключения радиочастот, легко читаемый ЖК-дисплей и инфракрасную синхронизацию между передатчиком и приемником.

Структура продукта

1. Антенны
2. Кнопка POWER (Питание)
   Длительное нажатие для включения или выключения RX15.
3. Кнопка SET (Установка)
   Длительное нажатие кнопки SET (Установка) для входа в отображаемое меню. Затем кратковременно нажмите кнопку SET (Установка), чтобы подтвердить свой выбор, или снова нажмите и удерживайте, чтобы выйти без сохранения.
4. Кнопка + или -
   Выбирает функции или значения, отображаемые на дисплее.
5. Индикатор POWER (Питание)
   Указывает уровень заряда батареи следующим образом:
   Зеленый свет: Достаточный уровень заряда батареи.
   Красный свет: Низкий уровень заряда батареи.
6. Индикатор RF (Радиочастота) и порт инфракрасного передатчика
   Порт инфракрасного передатчика отправляет установленную частоту на передатчик.
   Индикатор RF (Радиочастота) отображает уровень входного сигнала RF (Радиочастота) следующим образом: Зеленый свет: Сигнал RF (Радиочастота) сильный.
   Красный свет: Сигнал RF (Радиочастота) слабый или отсутствует.
7. ЖК-дисплей
   Отображает меню, подробности см. в разделе "Руководство по работе с ЖК-дисплеем".
8. Батарейный отсек
   Работает от двух батареек AA (не входят в комплект).
9. Разъем PHONE (Наушники)
   Подключите наушники для контроля аудиовыхода.
10. Разъем OUTPUT (Выход)
    Подключите RX15 к видеокамере, видеомагнитофону, микшеру или усилителю с помощью прилагаемого выходного кабеля.
11. Стандартный холодный башмак

Подключение аксессуаров

1. Подключите прилагаемый кабель к выходному разъему.

   1. Вставьте прилагаемый кабель в разъем OUTPUT (Выход).
   2. Для надежного соединения поверните, чтобы зафиксировать разъем.
2. Прикрепите зажим для ремня. См. раздел "Подключение аксессуаров".
3. Прикрепите адаптер для крепления на башмак.

   1. Пожалуйста, прикрепите зажим для ремня вверх ногами, прежде чем прикреплять адаптер для крепления на башмак.
   2. Нажмите на нижнюю часть зажима для ремня, чтобы создать пространство между зажимом для ремня и приемником.
   3. Совместите зажим для ремня с двумя вертикальными канавками на адаптере для крепления на башмак и вставьте адаптер в направлении стрелки.
   4. Полностью вставьте адаптер для крепления на башмак, пока зажим для ремня не войдет в горизонтальную канавку на держателе адаптера.

Руководство по работе с ЖК-дисплеем

Главный экран
Если в течение 20 секунд на других экранах не выполняется никаких действий, дисплей автоматически вернется на главный экран.

1. Индикатор громкости
2. Индикатор уровня заряда батареи
   Отображает уровень заряда батареи. Пожалуйста, немедленно замените обе батареи, когда индикатор начнет мигать.
3. Канал и частота
   Указывает текущий канал и частоту.

Установка выходной громкости
Установите громкость выходного аудиосигнала в диапазоне от 0 до 30. Настройка сохраняется даже после выключения питания. По умолчанию установлено значение 27.

Кнопка Power (Питание)
Длительное нажатие кнопки SET (Установка) для разблокировки или блокировки кнопки Power (Питание). Заблокируйте кнопку Power (Питание), чтобы предотвратить случайное выключение приемника во время использования.
Разблокировано: Длительное нажатие кнопки Power (Питание) для включения или выключения приемника (системное значение по умолчанию).
Заблокировано: Приемник не выключится даже после нажатия кнопки Power (Питание).
Примечание: Если батареи извлечены и вставлены повторно, когда для кнопки Power (Питание) установлено значение Locked (Заблокировано), состояние блокировки кнопки Power (Питание) не изменится. Вы можете включить приемник, длительно нажав кнопку Power (Питание).

Функция инфракрасного сопряжения
Сопряжение приемника и передатчика через инфракрасный порт. Подробности об операции см. в разделе "Сопоставление канала приемника и передатчика".

Установка подсветки
Установите для светодиодной подсветки значение ON (Вкл.) или Delay (Задержка) 60 /30 /10 секунд или OFF (Выкл.). По умолчанию установлено значение "Delay (Задержка) 10s".

Восстановление настроек
Подтвердите это, и параметры RX15 будут восстановлены до заводских настроек по умолчанию.

Версия UwMic-RX15

Серийный номер

Поясной передатчик UwMic15-TX15

Введение

Этот передатчик представляет собой компактный передатчик, в котором используется PLL-синтезатор с кварцевой стабилизацией. Он оснащен функцией отключения звука и микрофонным входным разъемом с блокировкой.

Структура продукта

Антенна

1. Индикатор POWER (Питание)
   Указывает уровень заряда батареи следующим образом:
   Постоянный зеленый: Достаточный уровень заряда батареи.
   Постоянный красный: Низкий уровень заряда батареи.
2. Индикатор AUDIO (Аудио) / IR (инфракрасный детектор)
   Индикатор AUDIO (Аудио): Указывает аудиовход.
   IR (инфракрасный детектор): Получает частоту от приемника.
   Постоянный зеленый: Уровень аудиовхода подходящий.
   Мигает красным: Звук отключен (т.е. отключен).
   Подробную информацию об установке функции отключения звука см. в разделе "Установка клавиши Mute (Отключение звука)".
3. Аудиовходной разъем (с блокировкой)
   Подключите к прилагаемому петличному микрофону.
4. ЖК-дисплей
   Отображает меню, подробности см. в разделе "Руководство по работе с ЖК-дисплеем".
5. Кнопка Power (Питание) / Mute (Отключение звука)

Функция	Операция
Power ON (Включение питания)	Нажмите кнопку в течение одной секунды или дольше
Power OFF (Выключение питания)	Нажимайте кнопку, пока она не выключится
Mute ON (Включение отключения звука)	Кратковременно нажмите кнопку
Mute OFF (Выключение отключения звука)

6. Кнопка + или –
   Выбирает функции или значения, отображаемые на дисплее.
7. Кнопка SET (Установка)
   Длительное нажатие кнопки SET (Установка) для входа в отображаемое меню. Затем кратковременно нажмите кнопку SET (Установка), чтобы подтвердить свой выбор, или снова нажмите и удерживайте, чтобы выйти без сохранения.
8. Батарейный отсек
   Принимает две батарейки AA (щелочные, никель-металлгидридные или литиевые).

Подключение аксессуаров

1. Прикрепите зажим для ремня.
   Вставьте один конец зажима для ремня в одно из двух отверстий с каждой стороны передатчика, а затем вставьте другой конец в отверстие с другой стороны.


2. Подключите микрофон. Для надежного соединения поверните, чтобы зафиксировать разъем.
   Примечание: Пожалуйста, выключите передатчик перед подключением или отсоединением микрофона.


Руководство по работе с ЖК-дисплеем

Главный экран
Если в течение 20 секунд на других экранах не выполняется никаких действий, дисплей автоматически вернется на главный экран.

1. Индикатор Mute (Отключение звука)
   Mute OFF (Отключение звука выключено)
   Mute ON (Отключение звука включено)
2. Индикатор уровня заряда батареи
   Отображает уровень заряда батареи. Пожалуйста, немедленно замените обе батареи, когда индикатор начнет мигать.
3. Индикатор группы каналов
   Указывает группу каналов.

Установите источник питания микрофона (+48V)
Когда установлено значение ON (Вкл.), на подключенный микрофон подается фантомное питание 48 В, и загорается индикатор "+48V".
По умолчанию установлено значение "+48V OFF (Выкл.)".
Примечание: Пожалуйста, НЕ включайте фантомное питание при использовании с микрофонами, которые не работают от фантомного питания, микшерными пультами или любыми несимметричными устройствами, так как это может привести к повреждению как передатчика, так и аудиоустройства.

Раздел отображения меню. Отображает различные функции. Нажмите кнопку + или -, чтобы переключать функции.
Установка клавиши Power (Питание)
Выберите Unlocked (Разблокировано) или Locked (Заблокировано).
Установите значение "Locked (Заблокировано)", чтобы заблокировать кнопку питания и предотвратить случайное выключение или отключение звука устройства во время использования. По умолчанию установлено значение "Unlocked (Разблокировано)".

Установка клавиши Mute (Отключение звука)
Если вы хотите отключить звук, сначала выберите "Enable (Включить)", а затем кратковременно нажмите кнопку питания. По умолчанию установлено значение "Enable (Включить)".

IR Match (ИК-сопоставление)
Установите для сопоставления с приемником. Во время процесса на экране будет отображаться "Matching (Сопоставление)". После успешного сопоставления будет указано "Sync finished (Синхронизация завершена)".

Установка подсветки
Выберите ON (Вкл.), OFF (Выкл.) или Delay (Задержка) 10 / 30 /60 секунд. По умолчанию установлено значение "Delay (Задержка) 10s".

Восстановление настроек по умолчанию

Версия UwMic15-SR-XLR15

Серийный номер

Ручной микрофон UwMic15-SR-HM15

Введение

Saramonic SR-HM15 — это ручной беспроводной UHF-микрофонный передатчик, отличающийся компактным металлическим корпусом, легко читаемым ЖК-дисплеем, переключателем мощности RF (Радиочастота) и PLL-синтезатором. Микрофон вещательного качества будет захватывать кристально чистый и насыщенный звук. Он имеет встроенную антенну, функцию отключения звука и функцию блокировки питания. Канал SRHM15 синхронизируется с приемником через инфракрасный порт.

Структура продукта

1. ЖК-экран
   1. Номер канала. (Этот ЖК-дисплей указывает, что он работает на канале 16 группы A.)
   2. Значок уровня заряда батареи.
   3. MUTE (Отключение звука). Звук не отключен.
2. Кнопка Power (Питание) / Mute (Отключение звука)
   Power (Питание): Длительное нажатие для включения/выключения SR-HM15.
   Mute (Отключение звука): Кратковременно нажмите кнопку во время передачи, звук будет отключен. Нажмите ее еще раз, чтобы восстановить вывод звука.
   Примечание: При отключении звука аудиосигнал не выводится, но сигнал RF (Радиочастота) все равно передается.
3. Антенна
4. Батарейный отсек
   Работает от двух батареек AA (не входят в комплект).
   Вы можете использовать щелочные, литиевые или никель-металлгидридные батареи.

Руководство по настройке

1. Установите батареи. См. раздел "UwMic15-SR-HM15".
2. (Опция) Установите переключатель блокировки в положение ON (Вкл.) или OFF (Выкл.).
3. (Опция) Установите для мощности RF (Радиочастота) значение HIGH (Высокая) или LOW (Низкая). Уровень мощности передачи зависит от модели.
4. Нажмите кнопку питания, чтобы включить UwMic15-RX15.
5. Включите приемник UwMic15-RX15 и синхронизируйте его с передатчиком UwMic15-SR-HM15. Подробности об операции см. в разделе "Для UwMic15-SR-HM15".
6. При успешной синхронизации на экране UwMic15-SR-HM15 отобразится группа и канал, совпадающие с приемником.
7. Закройте рукоятку в направлении стрелок.


8. Теперь он готов к использованию.

Вставной передатчик UwMic15-SR-XLR15

Введение

Saramonic SR-XLR15 — это компактный вставной XLR-передатчик, отличающийся широкой полосой переключения радиочастот, легко читаемым ЖК-дисплеем, фантомным питанием +48 В и функцией отключения звука. Он подходит для портативной беспроводной работы и может использоваться в широком спектре приложений, таких как видео DSLR, телевещание, ENG и многое другое.

Структура продукта

1. Аудиовходной разъем XLR
   Подключается к XLR-микрофону или аудиоустройствам с линейным выходом.
2. Индикатор питания +48 В
   Загорается, когда включено фантомное питание +48 В.
3. Индикатор POWER (Питание)
   Отображает уровень заряда батареи следующим образом:
   Горит зеленым: Достаточный уровень заряда батареи.
   Горит красным: Низкий уровень заряда батареи.
4. Индикатор AUDIO (Аудио) / IR (инфракрасный детектор)
   Индикатор AUDIO (Аудио): Отображает уровень входного аудиосигнала.
   IR (инфракрасный детектор): Получает частоту от приемника.
   Горит зеленым: Уровень входного аудиосигнала подходящий. Мигает красным: Звук отключен (т.е. деактивирован). Подробную информацию о настройке функции отключения звука см. в разделе "Set Mute key" ("Настройка клавиши отключения звука").
5. ЖК-экран
   Отображает меню, подробнее см. в разделе "LCD Display Operation Guide" ("Руководство по эксплуатации ЖК-дисплея").
6. Кнопка Power / Mute (Питание / Отключение звука)
   Включает или выключает питание или функцию отключения звука.

   Функция	Операция
   Power ON (Включение питания)	Нажмите кнопку в течение одной секунды или дольше
   Power OFF (Выключение питания)	Нажимайте кнопку, пока она не выключится
   Mute ON (Отключение звука)	Короткое нажатие кнопки
   Mute OFF (Включение звука)

7. Кнопка SET (Установка)
   Длительное нажатие кнопки SET (Установка) для входа в отображаемое меню. Затем кратковременно нажмите кнопку SET (Установка), чтобы подтвердить свой выбор, или снова нажмите и удерживайте, чтобы выйти без сохранения.
8. Кнопка + или –
   Выбирает функции или значения, отображаемые на дисплее.
9. Батарейный отсек
   Работает от двух батареек AA (щелочные, никель-металлгидридные или литиевые батареи). Подробную информацию о том, как вставить батарейки, см. в разделе "Install the batteries" ("Установка батарей").

Подключение аксессуаров

1. Подсоедините микрофон или кабель XLR.
   Вставьте микрофон или разъем кабеля в аудиовходной разъем XLR SR-XLR15 до щелчка.


2. Отсоедините микрофон или кабель XLR.
   Нажмите кнопку разблокировки и осторожно вытащите микрофон или кабель XLR в направлении стрелки.
   Примечание: Пожалуйста, выключите передатчик перед подключением или отсоединением микрофона.

Руководство по эксплуатации ЖК-дисплея

Главный экран
Если в течение 20 секунд на других экранах не выполняется никаких действий, дисплей автоматически вернется на главный экран.

1. Индикатор отключения звука
   Mute OFF (Отключение звука выключено)
   Mute ON (Отключение звука включено)
2. Индикатор уровня заряда батареи
   Отображает уровень заряда батареи. Пожалуйста, немедленно замените обе батареи, когда индикатор начнет мигать.
3. Индикатор группы каналов
   Отображает группу каналов.

Set Power key (Настройка клавиши питания)
Выберите Unlocked (Разблокировано) или Locked (Заблокировано).
Установите "Locked" ("Заблокировано"), чтобы заблокировать кнопку питания и предотвратить непреднамеренное выключение или отключение звука устройства во время использования. По умолчанию установлено значение "Unlocked" ("Разблокировано").

Set Mute key (Настройка клавиши отключения звука)
Если вы хотите отключить звук, сначала выберите "Enable" ("Включить"), а затем кратковременно нажмите кнопку питания. По умолчанию установлено значение "Enable" ("Включить").

IR Match (ИК-согласование)
Установите для сопряжения с приемником. Во время процесса на экране будет отображаться "Matching" ("Согласование"). После успешного сопряжения будет указано "Sync finished" ("Синхронизация завершена").

Set Backlight (Настройка подсветки)
Выберите ON (Вкл), OFF (Выкл) или Delay (Задержка) 10 / 30 / 60 секунд.
По умолчанию установлено значение "Delay 10s" ("Задержка 10с").

Restore default setting (Восстановить настройки по умолчанию)

Version of the UwMic15-TX-XLR15 (Версия UwMic15-TX-XLR15)

Serial Number (Серийный номер)

Руководство по эксплуатации

1. Install the batteries (Установка батарей)

1. UwMic15-RX15 и UwMic15-TX15. Батареи можно вставить во вставной передатчик UwMic15-SR-XLR15 таким же образом.


• Длительно нажмите кнопку Power (Питание), чтобы выключить устройство.
• Сдвиньте два фиксатора внутрь и вытащите батарейный отсек.
• Вставьте две батарейки размера AA в соответствии с индикаторами полярности и закройте отсек. Убедитесь, что батарейный отсек надежно зафиксирован.

2. UwMic15-SR-HM15

• Длительно нажмите кнопку питания, чтобы выключить питание.

• Сдвиньте крышку батарейного отсека в направлении стрелки и полностью вытащите ее.
• Вставьте две новые батарейки AA в батарейный отсек с полярностями и в правильной ориентации.
• Закройте крышку батарейного отсека после установки батареи.

Примечание:

1. Пожалуйста, извлекайте батареи из батарейного отсека, когда устройство не используется в течение длительного времени.
2. Пожалуйста, всегда используйте комплекты батарей одного типа.
3. Замена батарей во время работы может вызвать шум. Пожалуйста, убедитесь, что устройство выключено перед заменой батарей.

2. Connect the receiver to the mic jack of a camera, camcorder or mixer with the supplied cable. (Подключите приемник к микрофонному разъему камеры, видеокамеры или микшера с помощью прилагаемого кабеля.)
3. Turn on the receiver by long pressing the power button. (Включите приемник, длительно нажав кнопку питания.)
4. Match the channel of receiver and transmitter (Сопоставьте канал приемника и передатчика)
   1. Using the auto scan function (Использование функции автоматического сканирования)

For the TX15 and SR-XLR15 (Для TX15 и SR-XLR15)

• Turn on the transmitter by long pressing the power button. (Включите передатчик, длительно нажав кнопку питания.)
• Use the + or – button to display the "Match with TX" menu on receiver. (Используйте кнопку + или – для отображения меню "Match with TX" ("Сопоставить с TX") на приемнике.)

• Use the + or – button to display the "Match with RX" menu on transmitter. (Используйте кнопку + или – для отображения меню "Match with RX" ("Сопоставить с RX") на передатчике.)

• Both long press the SET button to select the menu and short press it to confirm. (Оба длительно нажмите кнопку SET (Установка), чтобы выбрать меню, и кратковременно нажмите ее для подтверждения.)
• Place the infrared transmitter port on the receiver near the infrared detector on the transmitter. (Поместите инфракрасный порт передатчика на приемнике рядом с инфракрасным детектором на передатчике.)
• If "Sync finished!" displayed on the LCD screen of the receiver, the frequency for use on the transmitter is set. (Если на ЖК-экране приемника отображается "Sync finished!" ("Синхронизация завершена!"), установлена частота для использования на передатчике.)
• After matching successfully, press the SET button of receiver to return to the previous menu. (После успешного сопоставления нажмите кнопку SET (Установка) приемника, чтобы вернуться в предыдущее меню.)

For SR-HM15 (Для SR-HM15)

• Turn on the transmitter by long pressing the power button. (Включите передатчик, длительно нажав кнопку питания.)
• Use the + or – button to display the "Match with TX" menu on receiver. (Используйте кнопку + или – для отображения меню "Match with TX" ("Сопоставить с TX") на приемнике.)


• Quick press the SET button twice, enter the matching pattern on the transmitter: (Быстро нажмите кнопку SET (Установка) дважды, войдите в шаблон сопоставления на передатчике:)
  1. Short press to ajust the channel number (Кратковременно нажмите, чтобы настроить номер канала)
  2. BQuick press the SET button twice again, then exit with saving. (Снова быстро нажмите кнопку SET (Установка) дважды, затем выйдите с сохранением.)
• Place the infrared transmitter port on the receive near the infrared detector on the transmitter. (Поместите инфракрасный порт передатчика на приемнике рядом с инфракрасным детектором на передатчике.)
• If "Sync finished!" displayed on the LCD screen, the frequency for use on the transmitter is set. (Если на ЖК-экране отображается "Sync finished!" ("Синхронизация завершена!"), установлена частота для использования на передатчике.)
• After matching successfully, press the SET button of receiver to return to the previous menu. (После успешного сопоставления нажмите кнопку SET (Установка) приемника, чтобы вернуться в предыдущее меню.)

Примечание:

1. After 20 seconds have elapsed, the display returns to the home screen without saving. (Через 20 секунд дисплей вернется на главный экран без сохранения.)
2. Some noise may occur when power is turned on, you could turn down the audio input level of devices connected to the receiver accordingly. (При включении питания может возникнуть некоторый шум, вы можете соответственно уменьшить уровень входного аудиосигнала устройств, подключенных к приемнику.)
2. Manually setting the transmitter channel. (Only available on the UwMic15-TX15 and UwMic15-SR-XLR15) (Ручная настройка канала передатчика. (Доступно только на UwMic15-TX15 и UwMic15-SR-XLR15))

• Turn on the transmitter by long pressing the power button. (Включите передатчик, длительно нажав кнопку питания.)
• Use the + or – button to display the channel setting menu on the transmitter. (Используйте кнопку + или – для отображения меню настройки канала на передатчике.)

• Long press the SET button to select the menu. Use the + or – button to select the same channel as the receiver and confirm it by short press again to exit without saving. (Длительно нажмите кнопку SET (Установка), чтобы выбрать меню. Используйте кнопку + или – для выбора того же канала, что и приемник, и подтвердите его кратковременным нажатием еще раз, чтобы выйти без сохранения.)

5. Attach the accessories you need for the receiver and transmitter. Refer to "Attaching Accessories" (page4 and page8). (Подсоедините аксессуары, необходимые для приемника и передатчика. См. "Подключение аксессуаров" (страницы 4 и 8).)
6. You are ready to record. (Вы готовы к записи.)

Спецификация

Transmitter TX15, SR-HM15, SR-XLR15 (Передатчик TX15, SR-HM15, SR-XLR15)

Channel Number (Номер канала)	16
Oscillator type (Тип осциллятора)	PLL synthesizer (PLL синтезатор)
Carrier frequencies (Несущие частоты)	555MHz - 579MHz
Reference deviation (Опорное отклонение)	±5 kHz (–60 dBV, 1 kHz input)
Signal to noise ratio (Отношение сигнал/шум)	70 dB or more (70 дБ или более)
Spur suppression (Подавление паразитных излучений)	-60dB
Voice delay (Задержка голоса)	10 ms
Antenna (Антенна)	1/4λ wire antenna (1/4λ проволочная антенна)
Audio input connector (Аудиовходной разъем)	TX15: 3.5mm mini jack (3,5 мм мини-разъем)
	HM15: None (Нет)
	XLR15: XLR-3-11C type (female) (тип XLR-3-11C (гнездо))
Reference audio input level (Опорный уровень аудиовхода)	–60 dBV (MIC input, 0 dB attenuation)
Distortion (Искажение)	0.5% or less (0,5% или менее)
Weight (Вес)	TX15: Approx. 68g (excluding batteries) (Прибл. 68 г (без батарей))
	HM15: Approx. 225g (excluding batteries) (Прибл. 225 г (без батарей))
	XLR15: Approx. 150g (excluding batteries) (Прибл. 150 г (без батарей))
Battery (Батарея)	Two AA size batteries (Две батарейки размера AA)
Dimensions (Размеры)	TX15: 180 x 64 X 23 mm
	HM15: 245.0 x 47.5 x 47.5 mm
	XLR15: 105.5 x 43 x 34.7 mm
Operating temperature (Рабочая температура)	0°C to 50°C
Storage temperature (Температура хранения)	–20°C to +55°C

Receiver RX15 (Приемник RX15)

Channel number (Номер канала)	16
Oscillator type (Тип осциллятора)	PLL synthesizer (PLL синтезатор)
Audio output connector (Аудиовыходной разъем)	3.5mm mini jack (3,5 мм мини-разъем)
Antenna (Антенна)	1/4λ wire antenna (1/4λ проволочная антенна)
Audio output level (Уровень аудиовыхода)	–60 dBV
Headphone output level (Уровень выхода на наушники)	30mW (16 Ω)
Receive frequencies (Частоты приема)	555MHz - 579MHz
Receive sensitivity (Чувствительность приема)	-95dBm
Signal to noise ratio (Отношение сигнал/шум)	70 dB or more (70 дБ или более)
Voice delay (Задержка голоса)	10 ms
Reference deviation (Опорное отклонение)	±5 kHz(–60 dBV, 1 kHz input)
Frequency response (Частотная характеристика)	40 Hz to 18 kHz (+/-3dB)
Distortion (Искажение)	0.5% or less (0,5% или менее)
Spur suppression (Подавление паразитных излучений)	-60dB
Weight (Вес)	Approx. 73g (excluding batteries) (Прибл. 73 г (без батарей))
Battery (Батарея)	Two AA size batteries (Две батарейки размера AA)
Dimensions (Размеры)	180 × 64× 49 mm
Operating temperature (Рабочая температура)	0°C to 50°C
Storage temperature (Температура хранения)	–20°C to +55°C

Упаковочный лист

TX15

• Поясной передатчик: TX15
• Всенаправленный петличный микрофон
• Зажим для держателя микрофона
• Ветрозащита
• Зажим для ремня

SR-XLR15

• Вставной передатчик: SR-XLR15


RX15

• Портативный приемник: RX15
• Адаптер для крепления на накамерную площадку
• Зажим для ремня
• Аудиовыходной кабель с разъемом XLR на 3,5 мм с фиксацией
• Аудиокабель с разъемом 3,5 мм с фиксацией

SR-HM15

• Ручной микрофон: SR-HM15


Гарантийный талон
Руководство пользователя

Скачать инструкцию

Здесь вы можете скачать полную PDF‑версию инструкции. Она может содержать дополнительные инструкции по безопасности, информацию о гарантии, правила FCC и т. д.

Скачать Saramonic UwMic15 - Руководство пользователя беспроводной микрофонной системы UHF

Доступные языки
