Saramonic UwMic15 - Panduan Sistem Mikrofon Nirkabel UHF

Pendahuluan Umum

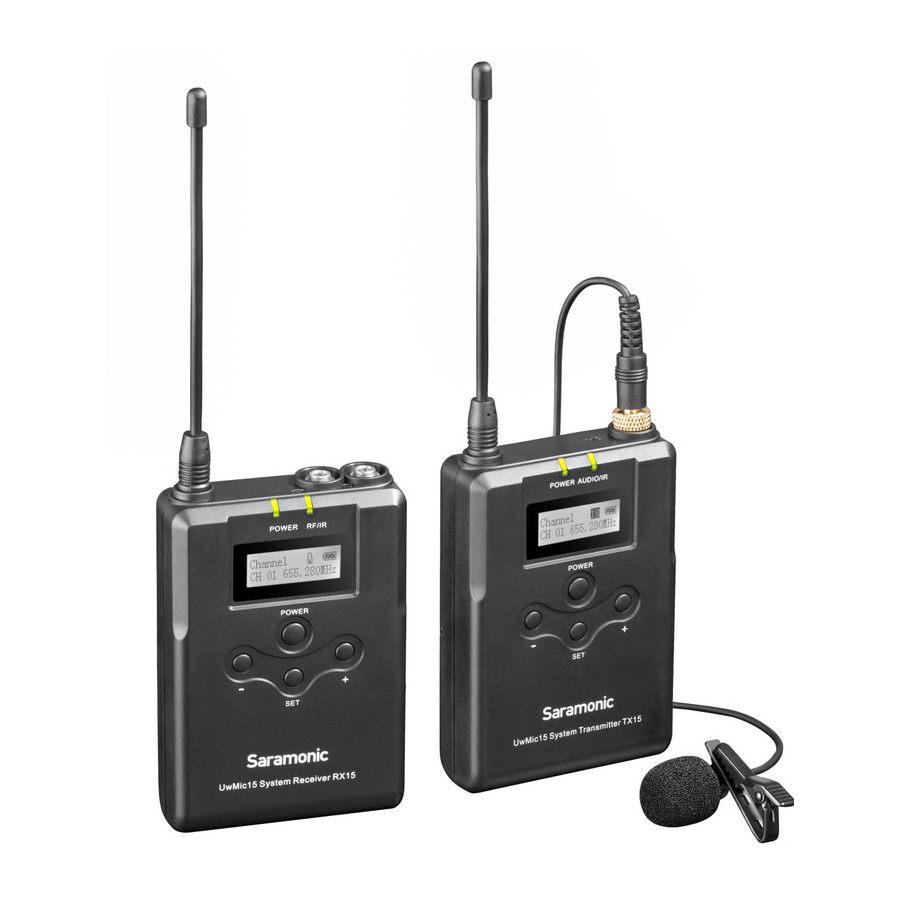

Sistem mikrofon nirkabel UHF Saramonic UwMic15 ditujukan untuk pengoperasian nirkabel portabel dan dapat digunakan di beberapa lingkungan untuk aplikasi seperti video DSLR, perekaman lapangan, siaran TV, pengumpulan berita elektronik (ENG), wawancara di tempat, dan banyak lagi.

Penerima Portabel UwMic15-RX15

Pendahuluan

Saramonic UwMic15-RX15 adalah penerima nirkabel terintegrasi yang dapat dipasang di kamera. Fitur ini memiliki bandwidth RF switching yang lebar, layar LCD yang mudah dibaca, dan sinkronisasi inframerah antara pemancar dan penerima.

Struktur Produk

1. Antena
2. Tombol POWER (tombol daya)
   Tekan lama untuk menghidupkan atau mematikan RX15.
3. Tombol SET (tombol pengaturan)
   Tekan lama tombol SET untuk masuk ke menu yang ditampilkan. Kemudian, tekan sebentar tombol SET untuk mengonfirmasi pilihan Anda atau tekan lama lagi untuk keluar tanpa menyimpan.
4. Tombol + atau -
   Memilih fungsi atau nilai yang ditampilkan di layar.
5. Indikator POWER (indikator daya)
   Menunjukkan level baterai sebagai berikut:
   Lampu hijau: Level baterai cukup.
   Lampu merah: Level baterai rendah.
6. Indikator RF dan port pemancar inframerah
   Port pemancar inframerah mengirimkan frekuensi yang ditetapkan ke pemancar.
   Indikator RF menampilkan level input RF sebagai berikut: Lampu hijau: Sinyal RF kuat.
   Lampu merah: Sinyal RF lemah atau terputus.
7. Layar LCD
   Menampilkan menu, silakan lihat "Panduan Pengoperasian Layar LCD" untuk detail lebih lanjut.
8. Kompartemen baterai
   Beroperasi dengan dua baterai AA (tidak termasuk).
9. Jack PHONE (jack telepon)
   Hubungkan headphone untuk memantau output audio.
10. Jack OUTPUT (jack keluaran)
    Hubungkan RX15 ke kamera video, camcorder, mixer, atau amplifier dengan kabel output yang disertakan.
11. Cold shoe standar

Memasang Aksesori

1. Hubungkan kabel yang disertakan ke jack output.

   1. Colokkan kabel yang disertakan ke jack OUTPUT (jack keluaran).
   2. Untuk koneksi yang aman, putar untuk mengunci konektor.
2. Pasang klip sabuk. Silakan Lihat "Memasang Aksesori".
3. Pasang adaptor dudukan sepatu.

   1. Harap pasang klip sabuk terbalik sebelum memasang adaptor dudukan sepatu.
   2. Dorong bagian bawah klip sabuk untuk membuat ruang antara klip sabuk dan penerima.
   3. Sejajarkan klip sabuk dengan dua alur vertikal pada adaptor dudukan sepatu dan masukkan adaptor ke arah panah.
   4. Dorong adaptor dudukan sepatu sepenuhnya hingga klip sabuk masuk ke alur horizontal pada dudukan adaptor.

Panduan Pengoperasian Layar LCD

Layar beranda
Jika tidak ada pengoperasian yang dilakukan selama 20 detik di layar lain, layar akan otomatis kembali ke layar beranda.

1. Indikator volume
2. Indikator level baterai
   Menampilkan level baterai. Harap segera ganti kedua baterai saat indikator mulai berkedip.
3. Saluran dan frekuensi
   Menunjukkan saluran dan frekuensi saat ini.

Atur volume output
Atur volume audio output dalam rentang 0 hingga 30. Pengaturan dipertahankan bahkan setelah daya dimatikan. Default adalah 27.

Tombol daya (tombol daya)
Tekan lama tombol SET (tombol pengaturan) untuk membuka atau mengunci tombol daya (tombol daya). Kunci tombol daya (tombol daya) untuk mencegah penerima mati secara tidak sengaja saat digunakan.
Tidak terkunci: Tekan lama tombol daya (tombol daya) untuk menghidupkan atau mematikan penerima (Default sistem).
Terkunci: Penerima tidak akan mati bahkan setelah menekan tombol daya (tombol daya).
Catatan: Jika baterai dilepas dan dimasukkan kembali saat tombol daya (tombol daya) diatur ke Terkunci, status kunci tombol daya (tombol daya) tidak akan berubah. Anda dapat menghidupkan penerima dengan menekan lama tombol daya (tombol daya).

Fungsi pencocokan inframerah
Cocokkan penerima dan pemancar melalui inframerah. Detail pengoperasian, silakan lihat "Cocokkan saluran penerima dan pemancar".

Atur lampu latar
Atur lampu LED latar belakang ke ON (hidup) atau Delay (tunda) 60 /30 /10 detik atau OFF (mati). Default adalah "Delay 10s."

Pulihkan pengaturan
Konfirmasikan, lalu parameter RX15 dipulihkan ke pengaturan default pabrik.

Versi UwMic-RX15

Nomor Seri

Pemancar Body-pack UwMic15-TX15

Pendahuluan

Pemancar ini adalah pemancar ringkas yang menggunakan synthesizer PLL yang dikendalikan kristal. Dilengkapi dengan fungsi mematikan suara dan konektor input mikrofon tipe pengunci.

Struktur Produk

Antena

1. Indikator POWER (indikator daya)
   Menunjukkan level baterai sebagai berikut:
   Hijau Solid: Level baterai cukup.
   Merah Solid: Baterai hampir habis.
2. Indikator AUDIO / IR (detektor inframerah)
   Indikator AUDIO: Menunjukkan input audio.
   IR (detektor inframerah): Mendapatkan frekuensi dari penerima.
   Hijau Solid: Level input audio sesuai.
   Merah Berkedip: Audio dimatikan (yaitu, dinonaktifkan).
   Untuk detail tentang pengaturan fungsi bisu, silakan lihat "Atur tombol Bisu".
3. Konektor input audio (Tipe pengunci)
   Hubungkan ke mikrofon lavalier yang disertakan.
4. Layar LCD
   Menampilkan menu, silakan lihat "Panduan Pengoperasian Layar LCD" untuk detail lebih lanjut.
5. Tombol Daya / Bisu

Fungsi	Pengoperasian
Hidupkan	Tekan tombol selama satu detik atau lebih
Matikan	Tekan tombol hingga mati
Bisu ON (hidup)	Tekan sebentar tombol
Bisu OFF (mati)

6. Tombol + atau –
   Memilih fungsi atau nilai yang ditampilkan di layar.
7. Tombol SET (tombol pengaturan)
   Tekan lama tombol SET (tombol pengaturan) untuk masuk ke menu yang ditampilkan. Kemudian, tekan sebentar tombol SET (tombol pengaturan) untuk mengonfirmasi pilihan Anda atau tekan lama lagi untuk keluar tanpa menyimpan.
8. Kompartemen baterai
   Menerima dua baterai AA (alkalin, nikel metal hidrida, atau baterai lithium).

Memasang Aksesori

1. Pasang klip sabuk.
   Masukkan salah satu ujung klip sabuk ke salah satu dari dua lubang di kedua sisi pemancar, lalu masukkan ujung lainnya ke dalam lubang di sisi lainnya.


2. Hubungkan mikrofon. Untuk koneksi yang aman, putar untuk mengunci konektor.
   Catatan: Harap matikan pemancar sebelum memasang atau melepas mikrofon.


Panduan Pengoperasian Layar LCD

Layar beranda
Jika tidak ada pengoperasian yang dilakukan selama 20 detik di layar lain, layar akan otomatis kembali ke layar beranda.

1. Indikator bisu
   Bisu OFF (mati)
   Bisu ON (hidup)
2. Indikator level baterai
   Menampilkan level baterai. Harap segera ganti kedua baterai saat indikator mulai berkedip.
3. Indikator grup saluran
   Menunjukkan grup saluran.

Atur catu daya penggerak mikrofon (+48V)
Saat diatur ke ON (hidup), daya phantom 48V disuplai ke mikrofon yang terhubung dan indikator "+48V" menyala.
Default adalah "+48V OFF (mati)."
Catatan: Harap JANGAN menghidupkan daya phantom saat menggunakan mikrofon yang tidak beroperasi dengan daya phantom, mixing board, atau perangkat tidak seimbang apa pun, karena dapat menyebabkan kerusakan pada pemancar dan perangkat audio.

Bagian tampilan menu. Menampilkan berbagai fungsi. Tekan tombol + atau - untuk mengganti fungsi.
Atur tombol Daya (tombol daya)
Pilih Unlocked (tidak terkunci) atau Locked (terkunci).
Atur "Locked (terkunci)" untuk mengunci tombol daya (tombol daya) untuk mencegah unit mati atau dibisukan secara tidak sengaja saat digunakan. Default adalah "Unlocked (tidak terkunci)."

Atur tombol Bisu
Jika Anda ingin mematikan audio, harap pilih "Enable (aktifkan)" terlebih dahulu, lalu tekan sebentar tombol daya (tombol daya). Default adalah "Enable (aktifkan)."

IR Match (Pencocokan IR)
Atur untuk dicocokkan dengan penerima. Layar akan menampilkan "Matching (mencocokkan)" saat dalam proses. Setelah pencocokan berhasil, itu akan menunjukkan "Sync finished (sinkronisasi selesai)."

Atur Lampu Latar
Pilih ON (hidup), OFF (mati) atau Delay (tunda) 10 / 30 /60 detik. Default adalah "Delay 10s."

Pulihkan pengaturan default

Versi UwMic15-SR-XLR15

Nomor Seri

Mikrofon Genggam UwMic15-SR-HM15

Pendahuluan

Saramonic SR-HM15 adalah pemancar mikrofon UHF nirkabel genggam yang memiliki bodi logam ringkas, layar LCD yang mudah dibaca, sakelar daya RF, dan synthesizer PLL. Mikrofon berkualitas siaran akan menangkap suara yang jernih dan kaya. Ia memiliki antena internal, fungsi mematikan suara, dan fungsi kunci daya. Saluran SRHM15 disinkronkan dengan penerima melalui inframerah.

Struktur Produk

1. Layar LCD
   1. Nomor saluran. (Tampilan LCD ini menunjukkan bahwa ia beroperasi pada saluran 16 grup A.)
   2. Ikon level baterai.
   3. MUTE (BISU). Audio tidak dibisukan.
2. Tombol Daya / Bisu
   Daya: Tekan lama untuk menghidupkan/mematikan SR-HM15.
   Bisu: Tekan sebentar tombol saat mengirimkan, audio akan dibisukan. Tekan lagi untuk memulihkan output audio.
   Catatan: Dalam mematikan suara, sinyal audio tidak dikeluarkan tetapi sinyal RF masih ditransmisikan.
3. Antena
4. Kompartemen baterai
   Beroperasi dengan dua baterai AA (tidak termasuk).
   Anda dapat menggunakan baterai alkaline, lithium, atau nikel metal hidrida.

Panduan Penyiapan

1. Pasang baterai. Lihat "UwMic15-SR-HM15".
2. (Pilihan) Atur sakelar kunci ke ON (hidup) atau OFF (mati).
3. (Pilihan) Atur daya RF ke HIGH (tinggi) atau LOW (rendah). Level daya transmisi bervariasi tergantung pada model.
4. Tekan tombol daya (tombol daya) untuk menghidupkan UwMic15-RX15.
5. Hidupkan penerima UwMic15-RX15 dan sinkronkan dengan pemancar UwMic15-SR-HM15. Detail pengoperasian, silakan lihat "Untuk UwMic15-SR-HM15".
6. Saat sinkronisasi berhasil, layar UwMic15-SR-HM15 akan menampilkan grup dan saluran yang sama dengan penerima.
7. Tutup pegangan ke arah panah.


8. Sekarang siap digunakan.

Pemancar Plug-on UwMic15-SR-XLR15

Pendahuluan

Saramonic SR-XLR15 adalah pemancar tipe plug-on XLR yang ringkas dengan fitur bandwidth RF switching yang lebar, layar LCD yang mudah dibaca, daya phantom +48V, dan fungsi mute. Cocok untuk pengoperasian nirkabel portabel dan dapat digunakan dalam berbagai aplikasi seperti video DSLR, siaran TV, ENG, dan lainnya.

Struktur Produk

1. Jack input audio XLR
   Menghubungkan ke mikrofon XLR atau perangkat audio dengan output line.
2. Indikator daya +48V
   Menyala saat daya phantom +48V aktif.
3. Indikator POWER
   Menunjukkan level baterai sebagai berikut:
   Hijau Solid: Level baterai cukup.
   Merah Solid: Baterai lemah.
4. Indikator AUDIO / IR (detektor inframerah)
   Indikator AUDIO: Menunjukkan level input audio.
   IR (detektor inframerah): Mendapatkan frekuensi dari receiver.
   Hijau Solid: Level input audio sesuai. Merah Berkedip: Audio dimatikan (yaitu, dinonaktifkan). Untuk detail tentang pengaturan fungsi mute, silakan merujuk ke "Set Mute key" ("Atur tombol Mute").
5. Layar LCD
   Menampilkan menu, silakan merujuk ke "LCD Display Operation Guide" ("Panduan Pengoperasian Layar LCD") untuk detail lebih lanjut.
6. Tombol Power / Mute
   Mengaktifkan atau menonaktifkan fungsi daya atau mute.

   Fungsi	Operasi
   Power ON (Daya HIDUP)	Tekan tombol selama satu detik atau lebih
   Power OFF (Daya MATI)	Tekan tombol hingga mati
   Mute ON (Mute HIDUP)	Tekan tombol sebentar
   Mute OFF (Mute MATI)

7. Tombol SET
   Tekan lama tombol SET untuk masuk ke menu yang ditampilkan. Kemudian tekan sebentar tombol SET untuk mengonfirmasi opsi Anda atau tekan lama lagi untuk keluar tanpa menyimpan.
8. Tombol + atau –
   Memilih fungsi atau nilai yang ditampilkan di layar.
9. Kompartemen Baterai
   Beroperasi dengan dua baterai AA (alkali, nikel metal hidrida, atau baterai lithium). Untuk detail tentang cara memasukkan baterai, silakan merujuk ke "Install the batteries" ("Pasang baterai").

Memasang Aksesori

1. Pasang mikrofon atau kabel XLR.
   Dorong mikrofon atau konektor kabel ke jack input audio XLR dari SR-XLR15 hingga berbunyi klik pada tempatnya.


2. Lepaskan mikrofon atau kabel XLR.
   Tekan tombol pelepas dan tarik mikrofon atau kabel XLR dengan hati-hati ke arah panah.
   Catatan: Harap matikan pemancar sebelum memasang atau melepas mikrofon.

Panduan Pengoperasian Layar LCD

Layar beranda
Jika tidak ada operasi yang dilakukan selama 20 detik di layar lain, layar akan otomatis kembali ke layar beranda.

1. Indikator mute
   Mute OFF (Mute MATI)
   Mute ON (Mute HIDUP)
2. Indikator level baterai
   Menampilkan level baterai. Harap segera ganti kedua baterai saat indikator mulai berkedip.
3. Indikator grup saluran
   Menunjukkan grup saluran.

Set Power key (Atur tombol Daya)
Pilih Unlocked (Tidak Terkunci) atau Locked (Terkunci).
Atur "Locked" ("Terkunci") untuk mengunci tombol daya agar unit tidak mati atau dimatikan secara tidak sengaja saat digunakan. Default adalah "Unlocked" ("Tidak Terkunci").

Set Mute key (Atur tombol Mute)
Jika Anda ingin mematikan audio, harap pilih "Enable" ("Aktifkan") terlebih dahulu, lalu tekan sebentar tombol daya. Default adalah "Enable" ("Aktifkan").

IR Match (Pencocokan IR)
Atur untuk mencocokkan dengan receiver. Layar akan menampilkan "Matching" ("Mencocokkan") saat dalam proses. Setelah pencocokan berhasil, akan menunjukkan "Sync finished" ("Sinkronisasi selesai").

Set Backlight (Atur Lampu Latar)
Pilih ON (HIDUP), OFF (MATI) atau Delay (Tunda) 10 / 30 /60 detik.
Default adalah "Delay 10s" ("Tunda 10 detik").

Restore default setting (Pulihkan pengaturan default)

Version of the UwMic15-TX-XLR15 (Versi UwMic15-TX-XLR15)

Serial Number (Nomor Seri)

Panduan Pengoperasian

1. Pasang baterai

1. UwMic15-RX15 dan UwMic15-TX15. Baterai dapat dimasukkan ke dalam pemancar plug-on UwMic15-SR-XLR15 dengan cara yang sama.


• Tekan lama tombol Power (Daya) untuk mematikan unit.
• Geser kedua kait ke dalam dan tarik keluar kompartemen baterai.
• Masukkan dua baterai ukuran AA sesuai dengan indikator polaritas dan tutup kompartemen. Pastikan kompartemen baterai terkunci dengan aman.

2. UwMic15-SR-HM15

• Tekan lama tombol daya untuk mematikan daya.

• Geser penutup kompartemen baterai ke arah panah, dan tarik keluar sepenuhnya.
• Masukkan dua baterai AA baru ke dalam kompartemen baterai dengan polaritas dan dalam orientasi yang benar.
• Tutup penutup baterai, setelah memasukkan baterai.

Catatan:

1. Harap keluarkan baterai dari kompartemen baterai saat perangkat tidak digunakan untuk waktu yang lama.
2. Harap selalu gunakan set baterai dengan jenis yang sama.
3. Mengganti baterai selama pengoperasian dapat menghasilkan noise. Harap pastikan bahwa unit dimatikan sebelum mengganti baterai.

2. Hubungkan receiver ke jack mic kamera, camcorder, atau mixer dengan kabel yang disediakan.
3. Nyalakan receiver dengan menekan lama tombol daya.
4. Cocokkan saluran receiver dan pemancar
   1. Menggunakan fungsi pemindaian otomatis

Untuk TX15 dan SR-XLR15

• Nyalakan pemancar dengan menekan lama tombol daya.
• Gunakan tombol + atau – untuk menampilkan menu "Match with TX" ("Cocokkan dengan TX") pada receiver.

• Gunakan tombol + atau – untuk menampilkan menu "Match with RX" ("Cocokkan dengan RX") pada pemancar.

• Kedua tekan lama tombol SET untuk memilih menu dan tekan sebentar untuk mengonfirmasi.
• Tempatkan port pemancar inframerah pada receiver di dekat detektor inframerah pada pemancar.
• Jika "Sync finished!" ("Sinkronisasi selesai!") ditampilkan di layar LCD receiver, frekuensi untuk digunakan pada pemancar telah diatur.
• Setelah pencocokan berhasil, tekan tombol SET receiver untuk kembali ke menu sebelumnya.

Untuk SR-HM15

• Nyalakan pemancar dengan menekan lama tombol daya.
• Gunakan tombol + atau – untuk menampilkan menu "Match with TX" ("Cocokkan dengan TX") pada receiver.


• Tekan cepat tombol SET dua kali, masukkan pola pencocokan pada pemancar:
  1. Tekan sebentar untuk menyesuaikan nomor saluran
  2. Tekan cepat tombol SET dua kali lagi, lalu keluar dengan menyimpan.
• Tempatkan port pemancar inframerah pada receiver di dekat detektor inframerah pada pemancar.
• Jika "Sync finished!" ("Sinkronisasi selesai!") ditampilkan di layar LCD, frekuensi untuk digunakan pada pemancar telah diatur.
• Setelah pencocokan berhasil, tekan tombol SET receiver untuk kembali ke menu sebelumnya.

Catatan:

1. Setelah 20 detik berlalu, layar kembali ke layar beranda tanpa menyimpan.
2. Beberapa noise mungkin terjadi saat daya dihidupkan, Anda dapat mengecilkan level input audio perangkat yang terhubung ke receiver sesuai kebutuhan.

2. Mengatur saluran pemancar secara manual. (Hanya tersedia pada UwMic15-TX15 dan UwMic15-SR-XLR15)

• Nyalakan pemancar dengan menekan lama tombol daya.
• Gunakan tombol + atau – untuk menampilkan menu pengaturan saluran pada pemancar.

• Tekan lama tombol SET untuk memilih menu. Gunakan tombol + atau – untuk memilih saluran yang sama dengan receiver dan konfirmasikan dengan menekan sebentar lagi untuk keluar tanpa menyimpan.

5. Pasang aksesori yang Anda butuhkan untuk receiver dan pemancar. Lihat "Memasang Aksesori" (halaman 4 dan halaman 8).
6. Anda siap merekam.

Spesifikasi

Pemancar TX15, SR-HM15, SR-XLR15

Nomor Saluran	16
Jenis osilator	PLL synthesizer
Frekuensi pembawa	555MHz - 579MHz
Penyimpangan referensi	±5 kHz (–60 dBV, input 1 kHz)
Rasio sinyal terhadap noise	70 dB atau lebih
Penekanan spur	-60dB
Penundaan suara	10 ms
Antena	Antena kawat 1/4λ
Konektor input audio	TX15: 3.5mm mini jack
	HM15: None
	XLR15: Tipe XLR-3-11C (perempuan)
Level input audio referensi	–60 dBV (input MIC, attenuasi 0 dB)
Distorsi	0.5% atau kurang
Berat	TX15: Kira-kira. 68g (tidak termasuk baterai)
	HM15: Kira-kira. 225g (tidak termasuk baterai)
	XLR15: Kira-kira. 150g (tidak termasuk baterai)
Baterai	Dua baterai ukuran AA
Dimensi	TX15: 180 x 64 X 23 mm
	HM15: 245.0 x 47.5 x 47.5 mm
	XLR15: 105.5 x 43 x 34.7 mm
Suhu pengoperasian	0°C hingga 50°C
Suhu penyimpanan	–20°C hingga +55°C

Receiver RX15

Nomor saluran	16
Jenis osilator	PLL synthesizer
Konektor output audio	3.5mm mini jack
Antena	Antena kawat 1/4λ
Level output audio	–60 dBV
Level output headphone	30mW (16 Ω)
Frekuensi penerimaan	555MHz - 579MHz
Sensitivitas penerimaan	-95dBm
Rasio sinyal terhadap noise	70 dB atau lebih
Penundaan suara	10 ms
Penyimpangan referensi	±5 kHz(–60 dBV, input 1 kHz)
Respons frekuensi	40 Hz hingga 18 kHz (+/-3dB)
Distorsi	0.5% atau kurang
Penekanan spur	-60dB
Berat	Kira-kira. 73g (tidak termasuk baterai)
Baterai	Dua baterai ukuran AA
Dimensi	180 × 64× 49 mm
Suhu pengoperasian	0°C hingga 50°C
Suhu penyimpanan	–20°C hingga +55°C

Daftar Kemasan

TX15

• Pemancar body-pack: TX15
• Mikrofon lavalier omni-directional
• Klip penahan mikrofon
• Pelindung angin
• Klip sabuk

SR-XLR15

• Pemancar plug-on: SR-XLR15


RX15

• Penerima portabel: RX15
• Adaptor dudukan sepatu
• Klip sabuk
• Kabel output audio plug tipe pengunci XLR ke 3.5mm
• Kabel audio plug tipe pengunci 3.5mm

SR-HM15

• Mikrofon genggam: SR-HM15


Kartu garansi
Buku manual pengguna

Unduh manual

Di sini Anda dapat mengunduh versi pdf lengkap manual, mungkin berisi instruksi keselamatan tambahan, informasi garansi, aturan FCC, dll.

Unduh Saramonic UwMic15 - Panduan Sistem Mikrofon Nirkabel UHF

Bahasa yang tersedia
