Saramonic UwMic15 - Manuali i Sistemit të Mikrofonit Pa Tela UHF

Hyrje e Përgjithshme

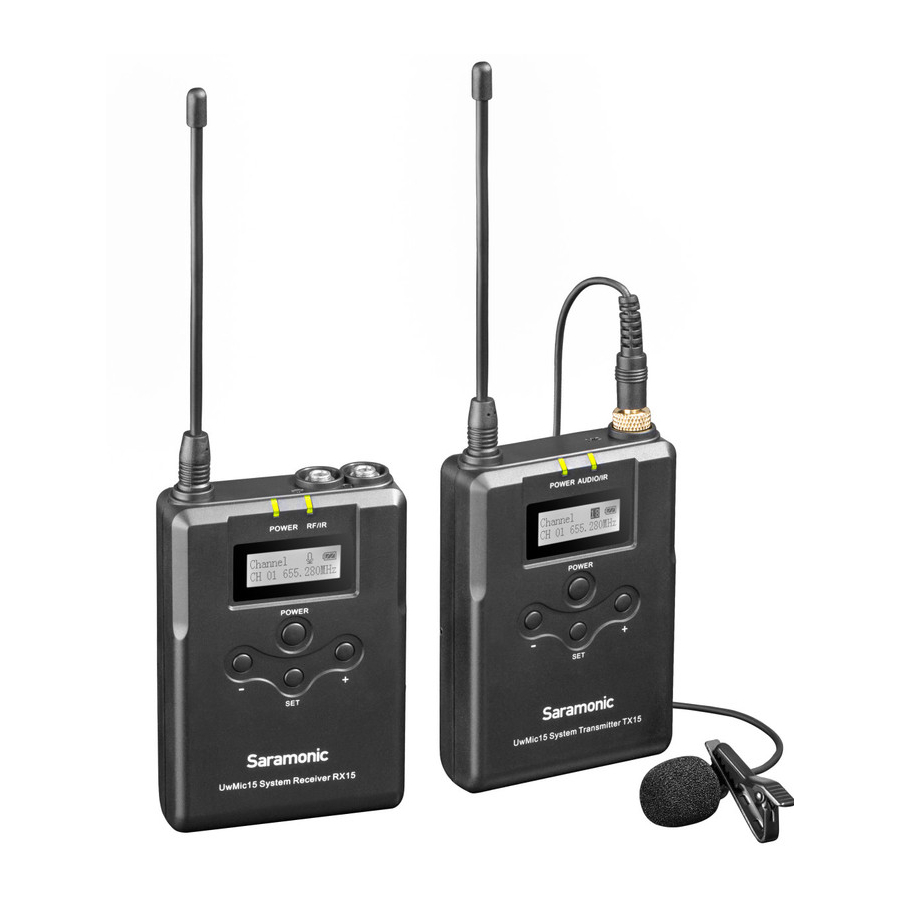

Sistemi i mikrofonit pa tela Saramonic UwMic15 UHF është menduar për funksionim portativ pa tela dhe mund të përdoret në disa mjedise për aplikime të tilla si video DSLR, regjistrim në terren, transmetim televiziv, mbledhje elektronike të lajmeve (ENG), intervista në vend dhe më shumë.

Marrës Portativ UwMic15-RX15

Hyrje

Saramonic UwMic15-RX15 është një marrës i integruar pa tela që montohet në kamerë. Ai përmban një gjerësi bande RF të ndërrimit të gjerë, një ekran LCD të lehtë për t'u lexuar dhe sinkronizim infra të kuq midis transmetuesit dhe marrësit.

Struktura e Produktit

1. Antenat
2. Butoni POWER (fuqia)
   Shtypni gjatë për të ndezur ose fikur RX15.
3. Butoni SET (vendos)
   Shtypni gjatë butonin SET (vendos) për të hyrë në menunë e shfaqur. Pastaj, shtypni shkurt butonin SET (vendos) për të konfirmuar opsionin tuaj ose shtypni gjatë përsëri për të dalë pa ruajtur.
4. Butoni + ose -
   Zgjedh funksionet ose vlerat e shfaqura në ekran.
5. Treguesi POWER (fuqia)
   Tregon nivelin e baterisë si më poshtë:
   Drita jeshile: Niveli i mjaftueshëm i baterisë.
   Drita e kuqe: Niveli i ulët i baterisë.
6. Treguesi RF dhe porta e transmetuesit infra të kuq
   Porta e transmetuesit infra të kuq dërgon frekuencën e caktuar në një transmetues.
   Treguesi RF shfaq nivelin e hyrjes RF si më poshtë: Drita jeshile: Sinjali RF është i fortë.
   Drita e kuqe: Sinjali RF është i dobët ose i shkëputur.
7. Ekrani LCD
   Shfaq menutë, ju lutemi referojuni "Udhëzuesi i Operimit të Ekranit LCD" për më shumë detaje.
8. Ndërkompartimenti i baterisë
   Punon me dy bateri AA (nuk përfshihen).
9. Fole PHONE (telefoni)
   Lidhni një kufje për të monitoruar daljen audio.
10. Fole OUTPUT (dalja)
    Lidhni RX15 me një videokamerë, kamera, mikser ose amplifikator me kabllon e daljes të furnizuar.
11. Këpucë standarde të ftohta

Bashkangjitja e Aksesorëve

1. Lidhni kabllon e furnizuar në folenë e daljes (output).

   1. Futeni kabllon e furnizuar në folenë OUTPUT (dalja).
   2. Për një lidhje të sigurt, kthejeni për të kyçur lidhësin.
2. Bashkangjitni një kapëse rripi. Ju lutemi referojuni "Bashkangjitja e Aksesorëve".
3. Bashkangjitni përshtatësin e montimit të këpucës.

   1. Ju lutemi bashkangjitni kapësen e rripit me kokë poshtë përpara se të bashkangjitni përshtatësin e montimit të këpucës.
   2. Shtyjeni pjesën e poshtme të kapëses së rripit për të krijuar hapësirë ​​midis kapëses së rripit dhe marrësit.
   3. Rreshtoni kapësen e rripit me dy brazdat vertikale në përshtatësin e montimit të këpucës dhe futeni përshtatësin në drejtim të shigjetës.
   4. Shtyjeni plotësisht përshtatësin e montimit të këpucës derisa kapësja e rripit të futet në brazdën horizontale në mbajtëset e përshtatësit.

Udhëzuesi i Operimit të Ekranit LCD

Ekrani bazë
Nëse nuk kryhet asnjë operacion për 20 sekonda në ekranet e tjera, ekrani do të kthehet automatikisht në ekranin bazë.

1. Treguesi i volumit
2. Treguesi i nivelit të baterisë
   Shfaq nivelin e baterisë. Ju lutemi zëvendësoni menjëherë të dy bateritë kur treguesi fillon të pulsojë.
3. Kanali dhe frekuenca
   Tregoni kanalin dhe frekuencën aktuale.

Vendosni volumin e daljes
Vendosni volumin e audios së daljes brenda intervalit 0 deri në 30. Cilësimi ruhet edhe pasi të fiket fuqia. Parazgjedhja është 27.

Çelësi i fuqisë
Shtypni gjatë butonin SET (vendos) për të zhbllokuar ose kyçur çelësin e fuqisë. Kyçeni çelësin e fuqisë për të parandaluar fikjen e marrësit pa dashje gjatë përdorimit.
Zhbllokuar: Shtypni gjatë çelësin e fuqisë për të ndezur ose fikur marrësin (Parazgjedhja e sistemit).
Kyçur: Marrësi nuk do të fiket edhe pas shtypjes së çelësit të fuqisë.
Shënim: Nëse bateritë hiqen dhe ri-futen ndërsa çelësi i fuqisë është vendosur në Kyçur, gjendja e kyçjes së çelësit të fuqisë nuk do të ndryshohet. Ju mund ta ndizni marrësin duke shtypur gjatë butonin e fuqisë.

Funksioni i përputhjes infra të kuqe
Përputhni marrësin dhe transmetuesin përmes infra të kuqe. Detajet e funksionimit, ju lutemi referojuni "Përputhni kanalin e marrësit dhe transmetuesit".

Vendosni dritën e pasme
Vendosni dritën LED të sfondit në ON (ndezur) ose Delay (vonuar) 60 /30 /10 sekonda ose OFF (fikur). Parazgjedhja është "Delay 10s" (vonuar 10 sekonda).

Rivendosni cilësimet
Konfirmojeni atëherë parametrat e RX15 rikthehen në cilësimet e tyre të paracaktuara të fabrikës.

Versioni i UwMic-RX15

Numri Serial

Transmetuesi Body-pack UwMic15-TX15

Hyrje

Ky transmetues është një transmetues kompakt që përdor një sintetizator PLL të kontrolluar nga kristali. Është i pajisur me një funksion heshtjeje dhe një lidhës hyrjeje mikrofoni të tipit kyçës.

Struktura e Produktit

Antena

1. Treguesi POWER (fuqia)
   Tregon nivelin e baterisë si më poshtë:
   Jeshile e plotë: Niveli i mjaftueshëm i baterisë.
   E kuqe e plotë: Bateria po mbaron.
2. Treguesi AUDIO / IR (detektori infra të kuq)
   Treguesi AUDIO: Tregon hyrjen audio.
   IR (detektori infra të kuq): Merr frekuencën nga marrësi.
   Jeshile e plotë: Niveli i hyrjes audio është i përshtatshëm.
   E kuqe që pulson: Audio është e heshtur (d.m.th., e çaktivizuar).
   Për detaje mbi vendosjen e funksionit të heshtjes, ju lutemi referojuni "Vendosni çelësin e heshtjes".
3. Lidhësi i hyrjes audio (Tipi i kyçjes)
   Lidheni me mikrofonin lavalier të furnizuar.
4. Ekrani LCD
   Shfaq menutë, ju lutemi referojuni "Udhëzuesi i Operimit të Ekranit LCD" për më shumë detaje.
5. Butoni Power (fuqia) / Mute (heshtje)

Funksioni	Operacioni
Ndizet	Shtypni butonin për një sekondë ose më gjatë
Fiket	Shtypni butonin derisa të fiket
Heshtja ON (ndezur)	Shtypni shkurt butonin
Heshtja OFF (fikur)

6. Butoni + ose –
   Zgjedh funksionet ose vlerat e shfaqura në ekran.
7. Butoni SET (vendos)
   Shtypni gjatë butonin SET (vendos) për të hyrë në menunë e shfaqur. Pastaj, shtypni shkurt butonin SET (vendos) për të konfirmuar opsionin tuaj ose shtypni gjatë përsëri për të dalë pa ruajtur.
8. Ndërkompartimenti i baterisë
   Pranon dy bateri AA (alkaline, nikel metal hidrid ose bateri litiumi).

Bashkangjitja e Aksesorëve

1. Bashkangjitni një kapëse rripi.
   Futeni njërin skaj të kapëses së rripit në një nga dy vrimat në të dy anët e transmetuesit, dhe më pas futeni skajin tjetër në vrimën në anën tjetër.


2. Lidhni mikrofonin. Për një lidhje të sigurt, kthejeni për të kyçur lidhësin.
   Shënim: Ju lutemi fikeni transmetuesin përpara se të bashkangjitni ose hiqni mikrofonin.


Udhëzuesi i Operimit të Ekranit LCD

Ekrani bazë
Nëse nuk kryhet asnjë operacion për 20 sekonda në ekranet e tjera, ekrani do të kthehet automatikisht në ekranin bazë.

1. Treguesi i heshtjes
   Heshtja OFF (fikur)
   Heshtja ON (ndezur)
2. Treguesi i nivelit të baterisë
   Shfaq nivelin e baterisë. Ju lutemi zëvendësoni menjëherë të dy bateritë kur treguesi fillon të pulsojë.
3. Treguesi i grupit të kanaleve
   Tregon grupin e kanaleve.

Vendosni furnizimin me energji elektrike të mikrofonit (+48V)
Kur vendoset në ON (ndezur), energjia fantazmë 48V furnizohet me mikrofonin e lidhur dhe treguesi "+48V" ndizet.
Parazgjedhja është "+48V OFF" (fikur).
Shënim: Ju lutemi MOS e ndizni energjinë fantazmë kur përdorni mikrofona që nuk funksionojnë me energji fantazmë, borde miksimi ose ndonjë pajisje të pabalancuar, sepse mund të shkaktojë dëme në transmetues dhe pajisjen audio.

Seksioni i shfaqjes së menysë. Shfaq funksione të ndryshme. Shtypni butonin + ose - për të ndërruar funksionet.
Vendosni çelësin Power (fuqia)
Zgjidhni Unlocked (zhbllokuar) ose Locked (kyçur).
Vendosni "Locked" (kyçur) për të kyçur butonin e fuqisë për të parandaluar fikjen ose heshtjen e njësisë pa dashje gjatë përdorimit. Parazgjedhja është "Unlocked" (zhbllokuar).

Vendosni çelësin Mute (heshtje)
Nëse dëshironi të heshtni audion, ju lutemi zgjidhni "Enable" (aktivizo) së pari dhe më pas shtypni shkurt butonin e fuqisë. Parazgjedhja është "Enable" (aktivizo).

Përputhja IR
Vendoseni për t'u përputhur me marrësin. Ekrani do të shfaqë "Matching" (përputhje) kur është në proces. Pas përputhjes së suksesshme, do të tregojë "Sync finished" (sinkronizimi përfundoi).

Vendosni dritën e pasme
Zgjidhni ON (ndezur), OFF (fikur) ose Delay (vonuar) 10 / 30 /60 sekonda. Parazgjedhja është "Delay 10s" (vonuar 10 sekonda).

Rivendosni cilësimin e parazgjedhur

Versioni i UwMic15-SR-XLR15

Numri Serial

Mikrofoni i dorës UwMic15-SR-HM15

Hyrje

Saramonic SR-HM15 është një transmetues mikrofoni UHF pa tela i mbajtur në dorë që përmban një trup metalik kompakt, një ekran LCD të lehtë për t'u lexuar, një çelës të energjisë RF dhe një sintetizator PLL. Mikrofoni me cilësi transmetimi do të kapë tingull të qartë kristal dhe të pasur. Ai ka një antenë të integruar, një funksion heshtjeje dhe funksionin e kyçjes së energjisë. Kanali i SRHM15 sinkronizohet me marrësin përmes infra të kuqe.

Struktura e Produktit

1. Ekrani LCD
   1. Numri i kanalit. (Ky ekran LCD tregon se po funksionon në kanalin 16 të grupit A.)
   2. Ikona e nivelit të baterisë.
   3. MUTE (heshtje). Audio nuk është e heshtur.
2. Butoni Power (fuqia) / Mute (heshtje)
   Power (fuqia): Shtypni gjatë për të ndezur/fikur SR-HM15.
   Mute (heshtje): Shtypni shkurt butonin gjatë transmetimit, audio do të heshtet. Shtypeni përsëri për të rikthyer daljen audio.
   Shënim: Në heshtje, sinjali audio nuk del, por një sinjal RF transmetohet ende.
3. Antena
4. Ndërkompartimenti i baterisë
   Punon me dy bateri AA (nuk përfshihen).
   Mund të përdorni bateri alkaline, litiumi ose nikel metal hidrid.

Udhëzuesi i Instalimit

1. Instaloni bateritë. Referojuni "UwMic15-SR-HM15".
2. (Opsionale) Vendosni çelësin e kyçjes në ON (ndezur) ose OFF (fikur).
3. (Opsionale) Vendosni fuqinë RF në HIGH (lartë) ose LOW (ulët). Niveli i fuqisë së transmetimit ndryshon në varësi të modelit.
4. Shtypni butonin e fuqisë për të ndezur UwMic15-RX15.
5. Ndezni marrësin UwMic15-RX15 dhe sinkronizoni me transmetuesin UwMic15-SR-HM15. Detajet e funksionimit, ju lutemi referojuni "Për UwMic15-SR-HM15".
6. Kur sinkronizimi të jetë i suksesshëm, ekrani i UwMic15-SR-HM15 do të tregojë grupin dhe kanalin e njëjtë me marrësin.
7. Mbyllni dorezën në drejtim të shigjetave.


8. Tani është gati për përdorim.

Transmetuesi Plug-on UwMic15-SR-XLR15

Hyrje

Saramonic SR-XLR15 është një transmetues i tipit kompakt XLR plug-on që përmban një gjerësi bande RF të gjerë të ndërrimit, një ekran LCD të lehtë për t'u lexuar, fuqi fantazmë +48V dhe funksionin e fikjes së zërit. Është i përshtatshëm për funksionim portativ pa tela dhe mund të përdoret në një gamë të gjerë aplikimesh si video DSLR, transmetim televiziv, ENG dhe më shumë.

Struktura e Produktit

1. Foleja e hyrjes audio XLR
   Lidhet me një mikrofon XLR ose pajisje audio me dalje linje.
2. Treguesi i fuqisë +48V
   Ndizet kur fuqia fantazmë +48V është e ndezur.
3. Treguesi POWER (FUQIA)
   Tregon nivelin e baterisë si më poshtë:
   Jeshile e qëndrueshme: Niveli i mjaftueshëm i baterisë.
   E kuqe e qëndrueshme: Bateri e ulët.
4. Treguesi AUDIO / IR (detektor infra të kuq)
   Treguesi AUDIO: Tregon nivelin e hyrjes audio.
   IR (detektor infra të kuq): Merr frekuencën nga marrësi.
   Jeshile e qëndrueshme: Niveli i hyrjes audio është i përshtatshëm. E kuqe që pulson: Audio është e fikur (d.m.th., e çaktivizuar). Për detaje mbi vendosjen e funksionit të fikjes së zërit, ju lutemi referojuni "Vendosni çelësin e fikjes së zërit".
5. Ekrani LCD
   Shfaq menutë, ju lutemi referojuni "Udhëzuesi i Operimit të Ekranit LCD" për më shumë detaje.
6. Butoni i ndezjes/fikjes së zërit (Power / Mute)
   E kthen funksionin e ndezjes ose fikjes së zërit në ndezur ose fikur.

   Funksioni	Operacioni
   Ndezja (Power ON)	Shtypni butonin për një sekondë ose më gjatë
   Fikja (Power OFF)	Shtypni butonin derisa të fiket
   Fikja e zërit ON (Mute ON)	Shtypni shkurt butonin
   Fikja e zërit OFF (Mute OFF)

7. Butoni SET
   Shtypni gjatë butonin SET për të hyrë në menunë e shfaqur. Pastaj shtypni shkurt butonin SET për të konfirmuar opsionin tuaj ose shtypni gjatë përsëri për të dalë pa ruajtur.
8. Butoni + ose –
   Zgjedh funksionet ose vlerat e shfaqura në ekran.
9. Kompartimenti i Baterisë
   Punon me dy bateri AA (alkaline, nikel metal hidrid ose bateri litiumi). Për detaje se si të futni bateritë, ju lutemi referojuni "Instaloni bateritë".

Bashkangjitja e Aksesorëve

1. Bashkangjitni një mikrofon ose kabllo XLR.
   Shtyjeni mikrofonin ose lidhësin e kabllit në foleën e hyrjes audio XLR të SR-XLR15 derisa të klikojë në vend.


2. Shkëputni një mikrofon ose kabllo XLR.
   Shtypni butonin e lëshimit dhe tërhiqeni mikrofonin ose kabllon XLR me kujdes në drejtim të shigjetës.
   Shënim: Ju lutemi fikeni transmetuesin përpara se të bashkangjitni ose hiqni mikrofonin.

Udhëzuesi i Operimit të Ekranit LCD

Ekrani bazë (Home screen)
Nëse nuk kryhet asnjë operacion për 20 sekonda në ekranet e tjerë, ekrani do të kthehet automatikisht në ekranin bazë.

1. Treguesi i fikjes së zërit (Mute indicator)
   Fikja e zërit OFF (Mute OFF)
   Fikja e zërit ON (Mute ON)
2. Treguesi i nivelit të baterisë (Battery level indicator)
   Shfaq nivelin e baterisë. Ju lutemi zëvendësoni të dy bateritë menjëherë kur treguesi fillon të pulsojë.
3. Treguesi i grupit të kanaleve (Channel group indicator)
   Tregon grupin e kanaleve.

Vendosni çelësin e fuqisë (Set Power key)
Zgjidhni të Hapur (Unlocked) ose të Mbyllur (Locked).
Vendosni "Locked" (të mbyllur) për të kyçur butonin e ndezjes për të parandaluar fikjen ose fikjen e zërit të njësisë pa dashje gjatë përdorimit. Parazgjedhur është "Unlocked" (i hapur).

Vendosni çelësin e fikjes së zërit (Set Mute key)
Nëse dëshironi të fikni zërin, ju lutemi zgjidhni "Enable" (aktivizo) së pari dhe më pas shtypni shkurt butonin e ndezjes. Parazgjedhur është "Enable" (aktivizo).

Ndeshja IR (IR Match)
Vendoseni për t'u ndeshur me marrësin. Ekrani do të shfaqë "Matching" (përputhje) kur është në proces. Pas përputhjes së suksesshme, do të tregojë "Sync finished" (sinkronizimi përfundoi).

Vendosni dritën e prapme (Set Backlight)
Zgjidhni ON (ndezur), OFF (fikur) ose Delay (vonim) 10 / 30 /60 sekonda.
Parazgjedhur është "Delay 10s" (vonim 10s).

Rivendosni cilësimet e parazgjedhura (Restore default setting)

Versioni i UwMic15-TX-XLR15

Numri Serial (Serial Number)

Udhëzuesi i Operimit

1. Instaloni bateritë

1. UwMic15-RX15 dhe UwMic15-TX15. Bateritë mund të futen në transmetuesin plug-on UwMic15-SR-XLR15 në të njëjtën mënyrë.


• Shtypni gjatë çelësin e fuqisë (Power key) për të fikur njësinë.
• Rrëshqitni dy kapëset nga brenda dhe tërhiqeni kompartimentin e baterisë.
• Futni dy bateri të madhësisë AA sipas treguesve të polaritetit dhe mbyllni kompartimentin. Ju lutemi sigurohuni që kompartimenti i baterisë të jetë i kyçur mirë.

2. UwMic15-SR-HM15

• Shtypni gjatë butonin e ndezjes për të fikur fuqinë.

• Rrëshqitni kapakun e kompartimentit të baterisë në drejtim të shigjetës dhe tërhiqeni plotësisht.
• Futni dy bateri të reja AA në kompartimentin e baterisë me polaritetet dhe në orientimin e duhur.
• Mbyllni kapakun e baterisë, pasi të keni futur baterinë.

Shënim:

1. Ju lutemi hiqni bateritë nga kompartimenti i baterisë kur pajisja nuk përdoret për një kohë të gjatë.
2. Ju lutemi përdorni gjithmonë grupe të të njëjtit lloj baterie.
3. Zëvendësimi i baterive gjatë funksionimit mund të gjenerojë zhurmë. Ju lutemi sigurohuni që njësia të jetë e fikur përpara se të zëvendësoni bateritë.

2. Lidheni marrësin me foleën e mikrofonit të një kamere, videokamere ose mikser me kabllon e furnizuar.
3. Ndezni marrësin duke shtypur gjatë butonin e ndezjes.
4. Përputhni kanalin e marrësit dhe transmetuesit
   1. Duke përdorur funksionin e skanimit automatik

Për TX15 dhe SR-XLR15

• Ndezni transmetuesin duke shtypur gjatë butonin e ndezjes.
• Përdorni butonin + ose – për të shfaqur menunë "Match with TX" (përputh me TX) në marrës.

• Përdorni butonin + ose – për të shfaqur menunë "Match with RX" (përputh me RX) në transmetues.

• Të dy shtypni gjatë butonin SET për të zgjedhur menunë dhe shtypni shkurt për ta konfirmuar.
• Vendoseni portën e transmetuesit infra të kuq në marrës afër detektorit infra të kuq në transmetues.
• Nëse "Sync finished!" (sinkronizimi përfundoi!) shfaqet në ekranin LCD të marrësit, frekuenca për përdorim në transmetues është vendosur.
• Pas përputhjes me sukses, shtypni butonin SET të marrësit për t'u kthyer në menunë e mëparshme.

Për SR-HM15

• Ndezni transmetuesin duke shtypur gjatë butonin e ndezjes.
• Përdorni butonin + ose – për të shfaqur menunë "Match with TX" (përputh me TX) në marrës.


• Shtypni shpejt butonin SET dy herë, futni modelin e përputhjes në transmetues:
  1. Shtypni shkurt për të rregulluar numrin e kanalit
  2. BShtypni shpejt butonin SET përsëri dy herë, pastaj dilni me ruajtje.
• Vendoseni portën e transmetuesit infra të kuq në marrës afër detektorit infra të kuq në transmetues.
• Nëse "Sync finished!" (sinkronizimi përfundoi!) shfaqet në ekranin LCD, frekuenca për përdorim në transmetues është vendosur.
• Pas përputhjes me sukses, shtypni butonin SET të marrësit për t'u kthyer në menunë e mëparshme.

Shënim:

1. Pas 20 sekondash, ekrani kthehet në ekranin bazë pa ruajtur.
2. Mund të ndodhë pak zhurmë kur ndizet, mund të ulni nivelin e hyrjes audio të pajisjeve të lidhura me marrësin në përputhje me rrethanat.

2. Vendosja manuale e kanalit të transmetuesit. (E disponueshme vetëm në UwMic15-TX15 dhe UwMic15-SR-XLR15)

• Ndezni transmetuesin duke shtypur gjatë butonin e ndezjes.
• Përdorni butonin + ose – për të shfaqur menunë e cilësimeve të kanalit në transmetues.

• Shtypni gjatë butonin SET për të zgjedhur menunë. Përdorni butonin + ose – për të zgjedhur të njëjtin kanal si marrësi dhe konfirmojeni duke shtypur shkurt përsëri për të dalë pa ruajtur.

5. Bashkangjitni aksesorët që ju nevojiten për marrësin dhe transmetuesin. Referojuni "Bashkangjitja e Aksesorëve" (faqja 4 dhe faqja 8).
6. Jeni gati për të regjistruar.

Specifikimi

Transmetuesi TX15, SR-HM15, SR-XLR15

Numri i Kanalit	16
Lloji i oshilatorit	Sintetizues PLL
Frekuencat bartëse	555MHz - 579MHz
Devijimi i referencës	±5 kHz (–60 dBV, hyrje 1 kHz)
Raporti sinjal-zhurmë	70 dB ose më shumë
Shtypja e nxitjes	-60dB
Vonesa e zërit	10 ms
Antena	Antenë teli 1/4λ
Lidhësi i hyrjes audio	TX15: Fole mini 3.5mm
	HM15: Asnjë
	XLR15: Lloji XLR-3-11C (femër)
Niveli i hyrjes audio të referencës	–60 dBV (hyrje MIC, zbutje 0 dB)
Shtrembërimi	0.5% ose më pak
Pesha	TX15: Afërsisht. 68g (pa bateri)
	HM15: Afërsisht. 225g (pa bateri)
	XLR15: Afërsisht. 150g (pa bateri)
Bateria	Dy bateri të madhësisë AA
Përmasat	TX15: 180 x 64 X 23 mm
	HM15: 245.0 x 47.5 x 47.5 mm
	XLR15: 105.5 x 43 x 34.7 mm
Temperatura e funksionimit	0°C deri në 50°C
Temperatura e ruajtjes	–20°C deri në +55°C

Marrësi RX15

Numri i kanalit	16
Lloji i oshilatorit	Sintetizues PLL
Lidhësi i daljes audio	Fole mini 3.5mm
Antena	Antenë teli 1/4λ
Niveli i daljes audio	–60 dBV
Niveli i daljes së kufjeve	30mW (16 Ω)
Frekuencat e marrjes	555MHz - 579MHz
Ndjeshmëria e marrjes	-95dBm
Raporti sinjal-zhurmë	70 dB ose më shumë
Vonesa e zërit	10 ms
Devijimi i referencës	±5 kHz(–60 dBV, hyrje 1 kHz)
Përgjigja e frekuencës	40 Hz deri në 18 kHz (+/-3dB)
Shtrembërimi	0.5% ose më pak
Shtypja e nxitjes	-60dB
Pesha	Afërsisht. 73g (pa bateri)
Bateria	Dy bateri të madhësisë AA
Përmasat	180 × 64× 49 mm
Temperatura e funksionimit	0°C deri në 50°C
Temperatura e ruajtjes	–20°C deri në +55°C

Lista e Paketimit

TX15

• Transmetues i paketës së trupit: TX15
• Mikrofon lavalier omni-drejtues
• Kapëse mbajtëse mikrofoni
• Mbrojtëse nga era
• Kapëse rripi

SR-XLR15

• Transmetues i lidhur: SR-XLR15


RX15

• Marës portativ: RX15
• Adaptor montimi këpucësh
• Kapëse rripi
• Kabllo dalëse audio nga XLR në prizë 3.5mm me kyçje
• Kabllo audio me prizë 3.5mm me kyçje

SR-HM15

• Mikrofon dore: SR-HM15


Kartë garancie
Manual përdorimi

Shkarko manual

Këtu mund të shkarkoni versionin e plotë pdf të manualit, ai mund të përmbajë udhëzime shtesë sigurie, informacione garancioni, rregulla FCC, etj.

Shkarko Saramonic UwMic15 - Manuali i Sistemit të Mikrofonit Pa Tela UHF

Gjuhët e disponueshme
