Saramonic UwMic15 - UHF Bezdrôtový Mikrofónový Systém - Manuál

Všeobecný úvod

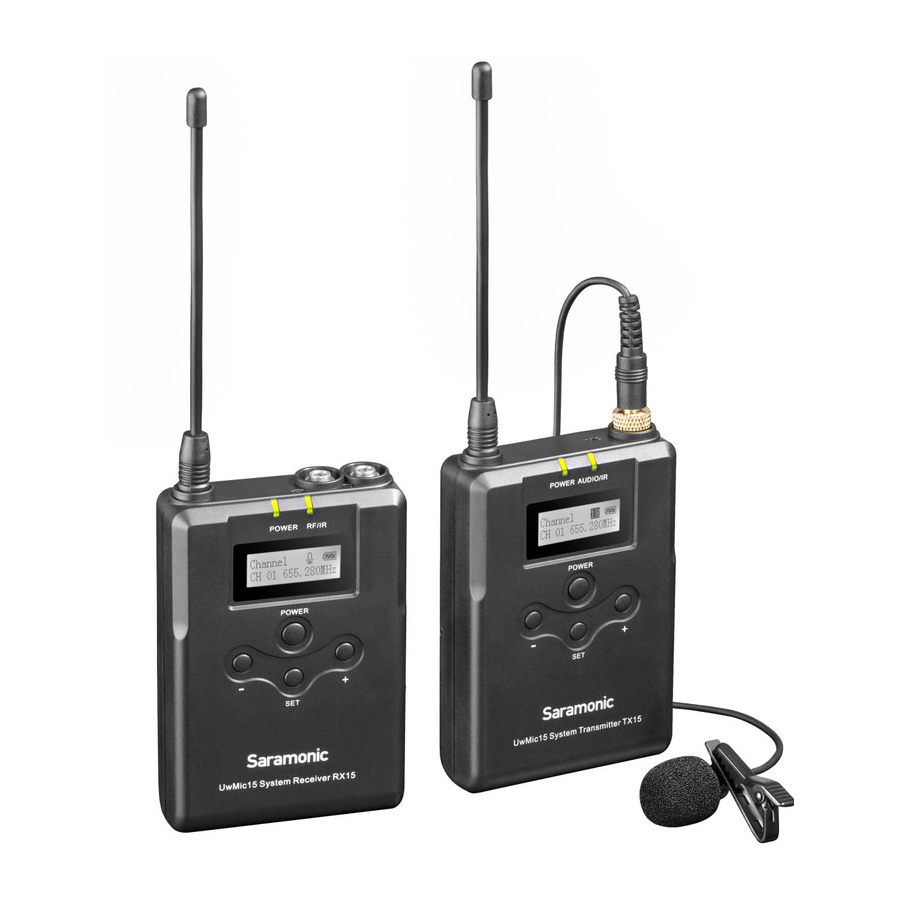

Bezdrôtový mikrofónový systém Saramonic UwMic15 UHF je určený na prenosné bezdrôtové použitie a môže byť použitý v rôznych prostrediach pre aplikácie ako video z DSLR, nahrávanie v teréne, vysielanie v TV, elektronické spravodajstvo (ENG), rozhovory na mieste a ďalšie.

Prenosný prijímač UwMic15-RX15

Úvod

Saramonic UwMic15-RX15 je integrovaný bezdrôtový prijímač, ktorý sa montuje na kameru. Ponúka širokú prepínaciu RF šírku pásma, ľahko čitateľný LCD displej a infračervenú synchronizáciu medzi vysielačom a prijímačom.

Štruktúra produktu

1. Antény
2. Tlačidlo POWER (napájanie)
   Dlhým stlačením zapnete alebo vypnete RX15.
3. Tlačidlo SET (nastavenie)
   Dlhým stlačením tlačidla SET (nastavenie) vstúpite do zobrazeného menu. Potom krátkym stlačením tlačidla SET (nastavenie) potvrdíte svoju voľbu alebo dlhým stlačením opäť ukončíte bez uloženia.
4. Tlačidlo + alebo -
   Vyberá funkcie alebo hodnoty zobrazené na displeji.
5. Indikátor POWER (napájania)
   Indikuje úroveň nabitia batérie nasledovne:
   Zelené svetlo: Dostatočná úroveň nabitia batérie.
   Červené svetlo: Nízka úroveň nabitia batérie.
6. RF indikátor a infračervený vysielací port
   Infračervený vysielací port odosiela nastavenú frekvenciu do vysielača.
   RF indikátor zobrazuje úroveň RF vstupu nasledovne: Zelené svetlo: RF signál je silný.
   Červené svetlo: RF signál je slabý alebo odpojený.
7. LCD displej
   Zobrazuje menu, podrobnosti nájdete v "LCD Display Operation Guide" (Príručka pre obsluhu LCD displeja).
8. Priehradka na batérie
   Funguje na dve AA batérie (nie sú súčasťou balenia).
9. PHONE jack (konektor pre slúchadlá)
   Pripojte slúchadlá na monitorovanie audio výstupu.
10. OUTPUT jack (výstupný konektor)
    Pripojte RX15 k videokamere, kamkordéru, mixpultu alebo zosilňovaču pomocou dodávaného výstupného kábla.
11. Štandardná cold shoe (pätica pre príslušenstvo)

Pripojenie príslušenstva

1. Pripojte dodávaný kábel k výstupnému konektoru (output jack).

   1. Zasuňte dodávaný kábel do OUTPUT jack (výstupného konektora).
   2. Pre bezpečné pripojenie otočte konektorom, aby sa zaistil.
2. Pripojte sponu na opasok. Pozrite si "Attaching Accessories" (Pripojenie príslušenstva).
3. Pripojte adaptér na upevnenie na päticu.

   1. Pred pripojením adaptéra na upevnenie na päticu pripevnite sponu na opasok hore nohami.
   2. Zatlačte na spodnú časť spony na opasok, aby ste vytvorili priestor medzi sponou na opasok a prijímačom.
   3. Zarovnajte sponu na opasok s dvoma zvislými drážkami na adaptéri na upevnenie na päticu a vložte adaptér v smere šípky.
   4. Zatlačte adaptér na upevnenie na päticu úplne, kým spona na opasok nezapadne do vodorovnej drážky na adaptéri.

Príručka pre obsluhu LCD displeja

Domovská obrazovka
Ak sa na iných obrazovkách nevykoná žiadna operácia po dobu 20 sekúnd, displej sa automaticky vráti na domovskú obrazovku.

1. Indikátor hlasitosti
2. Indikátor úrovne nabitia batérie
   Zobrazuje úroveň nabitia batérie. Ak indikátor začne blikať, okamžite vymeňte obe batérie.
3. Kanál a frekvencia
   Indikuje aktuálny kanál a frekvenciu.

Nastavenie výstupnej hlasitosti
Nastavte hlasitosť výstupného zvuku v rozsahu 0 až 30. Nastavenie sa zachová aj po vypnutí napájania. Predvolená hodnota je 27.

Tlačidlo Power (napájania)
Dlhým stlačením tlačidla SET (nastavenie) odomknete alebo zamknete tlačidlo napájania. Zamknite tlačidlo napájania, aby ste zabránili neúmyselnému vypnutiu prijímača počas používania.
Odomknuté: Dlhým stlačením tlačidla napájania zapnete alebo vypnete prijímač (predvolené nastavenie systému).
Zamknuté: Prijímač sa nevypne ani po stlačení tlačidla napájania.
Poznámka: Ak vyberiete a znova vložíte batérie, keď je tlačidlo napájania nastavené na Zamknuté (Locked), stav zámku tlačidla napájania sa nezmení. Prijímač môžete zapnúť dlhým stlačením tlačidla napájania.

Funkcia infračerveného párovania
Spárujte prijímač a vysielač pomocou infračerveného žiarenia. Podrobnosti o obsluhe nájdete v časti "Match the channel of receiver and transmitter" (Párovanie kanála prijímača a vysielača).

Nastavenie podsvietenia
Nastavte LED svetlo pozadia na ON (zapnuté) alebo Delay (oneskorenie) 60 /30 /10 sekúnd alebo OFF (vypnuté). Predvolené nastavenie je "Delay 10s." (Oneskorenie 10s.)

Obnovenie nastavení
Potvrďte to a parametre RX15 sa obnovia na predvolené výrobné nastavenia.

Verzia UwMic-RX15

Sériové číslo

Vysielač do vrecka UwMic15-TX15

Úvod

Tento vysielač je kompaktný vysielač, ktorý využíva kryštálom riadený PLL syntetizátor. Je vybavený funkciou stlmenia a uzamykateľným konektorom pre mikrofónový vstup.

Štruktúra produktu

Anténa

1. Indikátor POWER (napájania)
   Indikuje úroveň nabitia batérie nasledovne:
   Svieti na zeleno: Dostatočná úroveň nabitia batérie.
   Svieti na červeno: Batéria sa vybíja.
2. AUDIO indicator (audio indikátor) / IR (infračervený detektor)
   AUDIO indicator (audio indikátor): Indikuje audio vstup.
   IR (infračervený detektor): Získava frekvenciu z prijímača.
   Svieti na zeleno: Úroveň audio vstupu je primeraná.
   Bliká na červeno: Zvuk je stlmený (t. j. deaktivovaný).
   Podrobnosti o nastavení funkcie stlmenia nájdete v časti "Set Mute key" (Nastavenie tlačidla stlmenia).
3. Audio input connector (Locking type) (Konektor audio vstupu (uzamykateľný))
   Pripojte k dodávanému klopovému mikrofónu.
4. LCD displej
   Zobrazuje menu, podrobnosti nájdete v "LCD Display Operation Guide" (Príručka pre obsluhu LCD displeja).
5. Power / Mute button (Tlačidlo napájania / stlmenia)

Function (Funkcia)	Operation (Operácia)
Power ON (Zapnutie)	Stlačte tlačidlo na jednu sekundu alebo dlhšie
Power OFF (Vypnutie)	Stláčajte tlačidlo, kým sa nevypne
Mute ON (Stlmiť)	Krátke stlačenie tlačidla
Mute OFF (Zrušiť stlmenie)

6. Tlačidlo + alebo –
   Vyberá funkcie alebo hodnoty zobrazené na displeji.
7. Tlačidlo SET (nastavenie)
   Dlhým stlačením tlačidla SET (nastavenie) vstúpite do zobrazeného menu. Potom krátkym stlačením tlačidla SET (nastavenie) potvrdíte svoju voľbu alebo dlhým stlačením opäť ukončíte bez uloženia.
8. Priehradka na batérie
   Akceptuje dve AA batérie (alkalické, nikel metal hydridové alebo lítiové batérie).

Pripojenie príslušenstva

1. Pripojte sponu na opasok.
   Vložte jeden koniec spony na opasok do jedného z dvoch otvorov na oboch stranách vysielača a potom vložte druhý koniec do otvoru na druhej strane.


2. Pripojte mikrofón. Pre bezpečné pripojenie otočte konektorom, aby sa zaistil.
   Poznámka: Pred pripojením alebo odpojením mikrofónu vypnite vysielač.


Príručka pre obsluhu LCD displeja

Domovská obrazovka
Ak sa na iných obrazovkách nevykoná žiadna operácia po dobu 20 sekúnd, displej sa automaticky vráti na domovskú obrazovku.

1. Indikátor stlmenia
   Mute OFF (Stlmenie vypnuté)
   Mute ON (Stlmenie zapnuté)
2. Indikátor úrovne nabitia batérie
   Zobrazuje úroveň nabitia batérie. Ak indikátor začne blikať, okamžite vymeňte obe batérie.
3. Indikátor skupiny kanálov
   Indikuje skupinu kanálov.

Nastavenie napájania mikrofónu (+48V)
Keď je nastavené na ON (zapnuté), do pripojeného mikrofónu sa dodáva fantómové napájanie 48 V a rozsvieti sa indikátor "+48V".
Predvolené nastavenie je "+48V OFF" (vypnuté).
Poznámka: NEZAPÍNAJTE fantómové napájanie, keď používate mikrofóny, ktoré nefungujú na fantómové napájanie, mixážne pulty alebo akékoľvek nevyvážené zariadenia, pretože to môže spôsobiť poškodenie vysielača aj audio zariadenia.

Sekcia zobrazenia menu. Zobrazuje rôzne funkcie. Stlačením tlačidla + alebo - prepínate funkcie.
Set Power key (Nastavenie tlačidla napájania)
Vyberte Unlocked (odomknuté) alebo Locked (zamknuté).
Nastavte "Locked" (zamknuté) na uzamknutie tlačidla napájania, aby ste zabránili neúmyselnému vypnutiu alebo stlmeniu jednotky počas používania. Predvolené nastavenie je "Unlocked" (odomknuté).

Set Mute key (Nastavenie tlačidla stlmenia)
Ak chcete stlmiť zvuk, najprv vyberte "Enable" (povoliť) a potom krátko stlačte tlačidlo napájania. Predvolené nastavenie je "Enable" (povoliť).

IR Match (IR párovanie)
Nastavte na párovanie s prijímačom. Na obrazovke sa počas procesu zobrazí "Matching" (párovanie). Po úspešnom párovaní sa zobrazí "Sync finished" (synchronizácia dokončená).

Set Backlight (Nastavenie podsvietenia)
Vyberte ON (zapnuté), OFF (vypnuté) alebo Delay (oneskorenie) 10 / 30 /60 sekúnd. Predvolené nastavenie je "Delay 10s." (Oneskorenie 10s.)

Restore default setting (Obnovenie predvoleného nastavenia)

Version of the UwMic15-SR-XLR15 (Verzia UwMic15-SR-XLR15)

Serial Number (Sériové číslo)

Ručný mikrofón UwMic15-SR-HM15

Úvod

Saramonic SR-HM15 je ručný bezdrôtový UHF mikrofónový vysielač, ktorý sa vyznačuje kompaktným kovovým telom, ľahko čitateľným LCD displejom, RF vypínačom a PLL syntetizátorom. Mikrofón v kvalite vysielania zachytí krištáľovo čistý a bohatý zvuk. Má zabudovanú anténu, funkciu stlmenia a funkciu uzamknutia napájania. Kanál SRHM15 sa synchronizuje s prijímačom cez infračervené žiarenie.

Štruktúra produktu

1. LCD screen (LCD obrazovka)
   1. Channel number (Číslo kanála). (Tento LCD displej indikuje, že pracuje na kanáli 16 skupiny A.)
   2. Battery level icon (Ikona úrovne nabitia batérie).
   3. MUTE (STLMIŤ). Zvuk nie je stlmený.
2. Power / Mute button (Tlačidlo napájania / stlmenia)
   Power (Napájanie): Dlhým stlačením zapnete/vypnete SR-HM15.
   Mute (Stlmiť): Krátkym stlačením tlačidla počas vysielania sa zvuk stlmí. Opätovným stlačením obnovíte audio výstup.
   Poznámka: Pri stlmení sa audio signál nevysiela, ale RF signál sa stále vysiela.
3. Antenna (Anténa)
4. Battery compartment (Priehradka na batérie)
   Funguje na dve AA batérie (nie sú súčasťou balenia).
   Môžete použiť alkalické, lítiové alebo nikel metal hydridové batérie.

Sprievodca nastavením

1. Vložte batérie. Pozrite si "UwMic15-SR-HM15".
2. (Voliteľné) Nastavte prepínač zámku do polohy ON (zapnuté) alebo OFF (vypnuté).
3. (Voliteľné) Nastavte RF výkon na HIGH (vysoký) alebo LOW (nízky). Úroveň vysielacieho výkonu sa líši v závislosti od modelu.
4. Stlačením tlačidla napájania zapnite UwMic15-RX15.
5. Zapnite prijímač UwMic15-RX15 a synchronizujte ho s vysielačom UwMic15-SR-HM15. Podrobnosti o obsluhe nájdete v časti "For UwMic15-SR-HM15" (Pre UwMic15-SR-HM15).
6. Po úspešnej synchronizácii sa na obrazovke UwMic15-SR-HM15 zobrazí skupina a kanál rovnaký ako na prijímači.
7. Zatvorte rukoväť v smere šípok.


8. Teraz je pripravený na použitie.

Plug-on Transmitter UwMic15-SR-XLR15

Úvod

Saramonic SR-XLR15 je kompaktný plug-on vysielač typu XLR, ktorý ponúka širokú prepínaciu RF šírku pásma, ľahko čitateľný LCD displej, fantómové napájanie +48V a funkciu stlmenia. Je vhodný pre prenosné bezdrôtové použitie a môže byť použitý v širokej škále aplikácií, ako sú DSLR video, broadcast TV, ENG a ďalšie.

Štruktúra produktu

1. XLR audio vstupný konektor
   Pripojte k XLR mikrofónu alebo audio zariadeniam s linkovým výstupom.
2. +48V indikátor napájania
   Svieti, keď je zapnuté fantómové napájanie +48V.
3. POWER indikátor
   Indikuje úroveň nabitia batérie nasledovne:
   Svieti na zeleno: Dostatočná úroveň nabitia batérie.
   Svieti na červeno: Slabá batéria.
4. AUDIO indikátor / IR (infračervený detektor)
   AUDIO indikátor: Indikuje úroveň audio vstupu.
   IR (infračervený detektor): Získava frekvenciu z prijímača.
   Svieti na zeleno: Úroveň audio vstupu je vhodná. Bliká na červeno: Zvuk je stlmený (t.j. deaktivovaný). Podrobnosti o nastavení funkcie stlmenia nájdete v časti "Set Mute key" ("Nastaviť kláves stlmenia").
5. LCD obrazovka
   Zobrazuje menu, viac informácií nájdete v "LCD Display Operation Guide" ("Príručka ovládania LCD displeja").
6. Tlačidlo Power / Mute (Zapnutie / Stlmenie)
   Zapína alebo vypína funkciu napájania alebo stlmenia.

   Funkcia	Operácia
   Power ON (Zapnutie)	Stlačte tlačidlo na jednu sekundu alebo dlhšie
   Power OFF (Vypnutie)	Stlačte tlačidlo, kým sa nevypne
   Mute ON (Stlmiť zapnuté)	Krátko stlačte tlačidlo
   Mute OFF (Stlmiť vypnuté)

7. SET button (Tlačidlo SET)
   Dlhým stlačením tlačidla SET vstúpite do zobrazeného menu. Potom krátkym stlačením tlačidla SET potvrďte svoju voľbu alebo opätovným dlhým stlačením ukončite bez uloženia.
8. + or – button (Tlačidlo + alebo -)
   Vyberá funkcie alebo hodnoty zobrazené na displeji.
9. Battery Compartment (Priehradka na batérie)
   Funguje na dve AA batérie (alkalické, nikel metal hydridové alebo lítiové batérie). Podrobnosti o vkladaní batérií nájdete v časti "Install the batteries" ("Inštalácia batérií").

Pripojenie príslušenstva

1. Pripojte mikrofón alebo XLR kábel.
   Zasuňte mikrofón alebo konektor kábla do XLR audio vstupného konektora SR-XLR15, kým nezacvakne na miesto.


2. Odpojte mikrofón alebo XLR kábel.
   Stlačte uvoľňovacie tlačidlo a opatrne vytiahnite mikrofón alebo XLR kábel v smere šípky.
   Poznámka: Pred pripojením alebo odpojením mikrofónu vypnite vysielač.

Príručka ovládania LCD displeja

Home screen (Domovská obrazovka)
Ak sa na ostatných obrazovkách nevykoná žiadna operácia po dobu 20 sekúnd, displej sa automaticky vráti na domovskú obrazovku.

1. Mute indicator (Indikátor stlmenia)
   Mute OFF (Stlmenie vypnuté)
   Mute ON (Stlmenie zapnuté)
2. Battery level indicator (Indikátor stavu batérie)
   Zobrazuje úroveň nabitia batérie. Keď indikátor začne blikať, okamžite vymeňte obe batérie.
3. Channel group indicator (Indikátor skupiny kanálov)
   Indikuje skupinu kanálov.

Set Power key (Nastaviť kláves napájania)
Vyberte Unlocked (Odomknuté) alebo Locked (Zamknuté).
Nastavte "Locked" ("Zamknuté") na uzamknutie tlačidla napájania, aby sa zabránilo neúmyselnému vypnutiu alebo stlmeniu jednotky počas používania. Predvolené nastavenie je "Unlocked" ("Odomknuté").

Set Mute key (Nastaviť kláves stlmenia)
Ak chcete stlmiť zvuk, najprv vyberte "Enable" ("Povoliť") a potom krátko stlačte tlačidlo napájania. Predvolené nastavenie je "Enable" ("Povoliť").

IR Match (IR párovanie)
Nastavte na spárovanie s prijímačom. Počas procesu sa na obrazovke zobrazí "Matching" ("Párovanie"). Po úspešnom spárovaní sa zobrazí "Sync finished" ("Synchronizácia dokončená").

Set Backlight (Nastaviť podsvietenie)
Vyberte ON (Zapnuté), OFF (Vypnuté) alebo Delay (Oneskorenie) 10 / 30 /60 sekúnd.
Predvolené nastavenie je "Delay 10s" ("Oneskorenie 10s").

Restore default setting (Obnoviť predvolené nastavenia)

Version of the UwMic15-TX-XLR15 (Verzia UwMic15-TX-XLR15)

Serial Number (Sériové číslo)

Návod na obsluhu

1. Install the batteries (Inštalácia batérií)

1. UwMic15-RX15 a UwMic15-TX15. Batérie je možné vložiť do plug-on vysielača UwMic15-SR-XLR15 rovnakým spôsobom.


• Dlhým stlačením tlačidla Power (Napájanie) vypnite jednotku.
• Posuňte dve západky dovnútra a vytiahnite priehradku na batérie.
• Vložte dve batérie veľkosti AA podľa indikátorov polarity a zatvorte priehradku. Uistite sa, že priehradka na batérie je bezpečne uzamknutá.

2. UwMic15-SR-HM15

• Dlhým stlačením tlačidla napájania vypnite napájanie.

• Posuňte kryt priehradky na batérie v smere šípky a úplne ho vytiahnite.
• Vložte dve nové batérie AA do priehradky na batérie s a polaritou v správnej orientácii.
• Po vložení batérie zatvorte kryt batérie.

Note (Poznámka):

1. Ak zariadenie dlhší čas nepoužívate, vyberte batérie z priehradky na batérie.
2. Vždy používajte sady batérií rovnakého typu.
3. Výmena batérií počas prevádzky môže generovať šum. Pred výmenou batérií sa uistite, že je jednotka vypnutá.

2. Connect the receiver to the mic jack of a camera, camcorder or mixer with the supplied cable. (Pripojte prijímač k mikrofónovému konektoru fotoaparátu, videokamery alebo mixéra pomocou dodaného kábla.)
3. Turn on the receiver by long pressing the power button. (Zapnite prijímač dlhým stlačením tlačidla napájania.)
4. Match the channel of receiver and transmitter (Spárujte kanál prijímača a vysielača)
   1. Using the auto scan function (Použitie funkcie automatického skenovania)

For the TX15 and SR-XLR15 (Pre TX15 a SR-XLR15)

• Turn on the transmitter by long pressing the power button. (Zapnite vysielač dlhým stlačením tlačidla napájania.)
• Use the + or – button to display the "Match with TX" menu on receiver. (Použite tlačidlo + alebo – na zobrazenie menu "Match with TX" ("Spárovať s TX") na prijímači.)

• Use the + or – button to display the "Match with RX" menu on transmitter. (Použite tlačidlo + alebo – na zobrazenie menu "Match with RX" ("Spárovať s RX") na vysielači.)

• Both long press the SET button to select the menu and short press it to confirm. (Obaja dlho stlačte tlačidlo SET na výber menu a krátko ho stlačte na potvrdenie.)
• Place the infrared transmitter port on the receiver near the infrared detector on the transmitter. (Umiestnite infračervený vysielací port na prijímači blízko infračerveného detektora na vysielači.)
• If "Sync finished!" displayed on the LCD screen of the receiver, the frequency for use on the transmitter is set. (Ak sa na LCD obrazovke prijímača zobrazí "Sync finished!" ("Synchronizácia dokončená!"), frekvencia pre použitie na vysielači je nastavená.)
• After matching successfully, press the SET button of receiver to return to the previous menu. (Po úspešnom spárovaní stlačte tlačidlo SET na prijímači, aby ste sa vrátili do predchádzajúceho menu.)

For SR-HM15 (Pre SR-HM15)

• Turn on the transmitter by long pressing the power button. (Zapnite vysielač dlhým stlačením tlačidla napájania.)
• Use the + or – button to display the "Match with TX" menu on receiver. (Použite tlačidlo + alebo – na zobrazenie menu "Match with TX" ("Spárovať s TX") na prijímači.)


• Quick press the SET button twice, enter the matching pattern on the transmitter: (Rýchlo stlačte tlačidlo SET dvakrát, zadajte vzor párovania na vysielači:)
  1. Short press to ajust the channel number (Krátkym stlačením upravte číslo kanála)
  2. BQuick press the SET button twice again, then exit with saving. (Rýchlo stlačte tlačidlo SET znova dvakrát, potom ukončite s uložením.)
• Place the infrared transmitter port on the receive near the infrared detector on the transmitter. (Umiestnite infračervený vysielací port na prijímači blízko infračerveného detektora na vysielači.)
• If "Sync finished!" displayed on the LCD screen, the frequency for use on the transmitter is set. (Ak sa na LCD obrazovke zobrazí "Sync finished!" ("Synchronizácia dokončená!"), frekvencia pre použitie na vysielači je nastavená.)
• After matching successfully, press the SET button of receiver to return to the previous menu. (Po úspešnom spárovaní stlačte tlačidlo SET na prijímači, aby ste sa vrátili do predchádzajúceho menu.)

Note (Poznámka):

1. After 20 seconds have elapsed, the display returns to the home screen without saving. (Po uplynutí 20 sekúnd sa displej vráti na domovskú obrazovku bez uloženia.)
2. Some noise may occur when power is turned on, you could turn down the audio input level of devices connected to the receiver accordingly. (Pri zapnutí napájania sa môže vyskytnúť šum, môžete zodpovedajúcim spôsobom znížiť úroveň audio vstupu zariadení pripojených k prijímaču.)
2. Manually setting the transmitter channel. (Only available on the UwMic15-TX15 and UwMic15-SR-XLR15) (Ručné nastavenie kanála vysielača. (K dispozícii iba na UwMic15-TX15 a UwMic15-SR-XLR15))

• Turn on the transmitter by long pressing the power button. (Zapnite vysielač dlhým stlačením tlačidla napájania.)
• Use the + or – button to display the channel setting menu on the transmitter. (Použite tlačidlo + alebo – na zobrazenie menu nastavenia kanála na vysielači.)

• Long press the SET button to select the menu. Use the + or – button to select the same channel as the receiver and confirm it by short press again to exit without saving. (Dlhým stlačením tlačidla SET vyberte menu. Použite tlačidlo + alebo – na výber rovnakého kanála ako prijímač a potvrďte ho krátkym stlačením znova, aby ste ukončili bez uloženia.)

5. Attach the accessories you need for the receiver and transmitter. Refer to "Attaching Accessories" (page4 and page8). (Pripojte príslušenstvo, ktoré potrebujete pre prijímač a vysielač. Pozrite si "Pripojenie príslušenstva" (strana 4 a strana 8).)
6. You are ready to record. (Ste pripravení nahrávať.)

Špecifikácia

Transmitter TX15, SR-HM15, SR-XLR15 (Vysielač TX15, SR-HM15, SR-XLR15)

Channel Number (Číslo kanála)	16
Oscillator type (Typ oscilátora)	PLL synthesizer (PLL syntetizátor)
Carrier frequencies (Nosné frekvencie)	555MHz - 579MHz
Reference deviation (Referenčná odchýlka)	±5 kHz (–60 dBV, 1 kHz input)
Signal to noise ratio (Odstup signálu od šumu)	70 dB or more (70 dB alebo viac)
Spur suppression (Potlačenie rušenia)	-60dB
Voice delay (Oneskorenie hlasu)	10 ms
Antenna (Anténa)	1/4λ wire antenna (1/4λ drôtová anténa)
Audio input connector (Audio vstupný konektor)	TX15: 3.5mm mini jack (3,5 mm mini jack)
	HM15: None (Žiadny)
	XLR15: XLR-3-11C type (female) (typ XLR-3-11C (samica))
Reference audio input level (Referenčná úroveň audio vstupu)	–60 dBV (MIC input, 0 dB attenuation) (MIC vstup, 0 dB útlm)
Distortion (Skreslenie)	0.5% or less (0,5% alebo menej)
Weight (Hmotnosť)	TX15: Approx. 68g (excluding batteries) (Približne 68 g (bez batérií))
	HM15: Approx. 225g (excluding batteries) (Približne 225 g (bez batérií))
	XLR15: Approx. 150g (excluding batteries) (Približne 150 g (bez batérií))
Battery (Batéria)	Two AA size batteries (Dve batérie veľkosti AA)
Dimensions (Rozmery)	TX15: 180 x 64 X 23 mm
	HM15: 245.0 x 47.5 x 47.5 mm
	XLR15: 105.5 x 43 x 34.7 mm
Operating temperature (Prevádzková teplota)	0°C to 50°C
Storage temperature (Skladovacia teplota)	–20°C to +55°C

Receiver RX15 (Prijímač RX15)

Channel number (Číslo kanála)	16
Oscillator type (Typ oscilátora)	PLL synthesizer (PLL syntetizátor)
Audio output connector (Audio výstupný konektor)	3.5mm mini jack (3,5 mm mini jack)
Antenna (Anténa)	1/4λ wire antenna (1/4λ drôtová anténa)
Audio output level (Úroveň audio výstupu)	–60 dBV
Headphone output level (Úroveň slúchadlového výstupu)	30mW (16 Ω)
Receive frequencies (Prijímacie frekvencie)	555MHz - 579MHz
Receive sensitivity (Citlivosť príjmu)	-95dBm
Signal to noise ratio (Odstup signálu od šumu)	70 dB or more (70 dB alebo viac)
Voice delay (Oneskorenie hlasu)	10 ms
Reference deviation (Referenčná odchýlka)	±5 kHz(–60 dBV, 1 kHz input)
Frequency response (Frekvenčná odozva)	40 Hz to 18 kHz (+/-3dB)
Distortion (Skreslenie)	0.5% or less (0,5% alebo menej)
Spur suppression (Potlačenie rušenia)	-60dB
Weight (Hmotnosť)	Approx. 73g (excluding batteries) (Približne 73 g (bez batérií))
Battery (Batéria)	Two AA size batteries (Dve batérie veľkosti AA)
Dimensions (Rozmery)	180 × 64× 49 mm
Operating temperature (Prevádzková teplota)	0°C to 50°C
Storage temperature (Skladovacia teplota)	–20°C to +55°C

Zoznam balenia

TX15

• Vysielač: TX15 (Body-pack transmitter: TX15)
• Všesmerový klopový mikrofón (Omni-directional lavalier microphone)
• Držiak mikrofónu (Microphone holder clip)
• Ochrana proti vetru (Wind screen)
• Spona na opasok (Belt clip)

SR-XLR15

• Plug-on vysielač: SR-XLR15


RX15

• Prenosný prijímač: RX15 (Portable receiver: RX15)
• Adaptér pre upevnenie na päticu (Shoe mount adapter)
• Spona na opasok (Belt clip)
• XLR na 3,5 mm uzamykateľný audio výstupný kábel (XLR to 3.5mm locking-type plug audio output cable)
• 3,5 mm uzamykateľný audio kábel (3.5mm locking-type plug audio cable)

SR-HM15

• Ručný mikrofón: SR-HM15 (Hand-held microphone: SR-HM15)


Záručný list (Warranty card)
Používateľská príručka (User manual)

Stiahnuť návod

Tu si môžete stiahnuť úplnú verziu návodu vo formáte pdf, môže obsahovať ďalšie bezpečnostné pokyny, informácie o záruke, pravidlá FCC atď.

Stiahnuť Saramonic UwMic15 - UHF Bezdrôtový Mikrofónový Systém - Manuál

Dostupné jazyky
