Saramonic UwMic15 - UHF сымсыз микрофон жүйесінің нұсқаулығы

Жалпы кіріспе

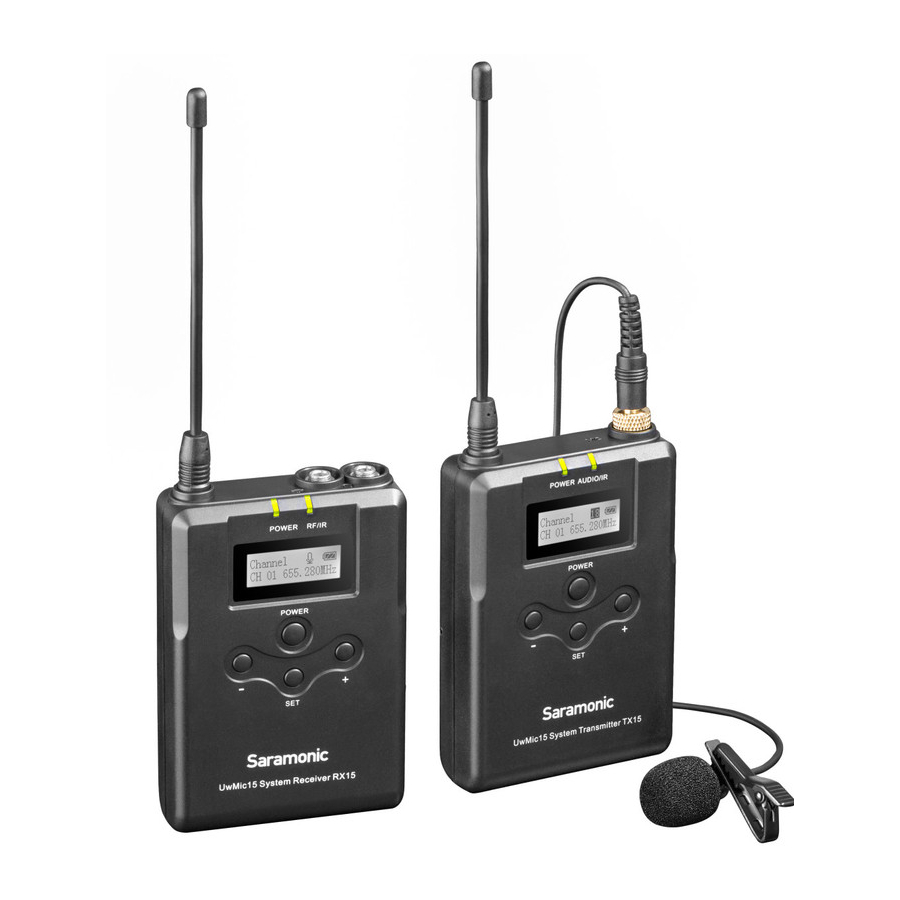

Saramonic UwMic15 UHF сымсыз микрофон жүйесі портативті сымсыз жұмыс үшін арналған және DSLR бейне, далалық жазу, теледидар хабарлары, электронды жаңалықтарды жинау (ENG), жергілікті сұхбаттар және т.б. сияқты әртүрлі орталарда қолданылуы мүмкін.

Портативті қабылдағыш UwMic15-RX15

Кіріспе

Saramonic UwMic15-RX15 — камераға орнатылатын интеграцияланған сымсыз қабылдағыш. Ол кең ауыстырылатын RF жолағын, оңай оқылатын СКД дисплейін және таратқыш пен қабылдағыш арасындағы инфрақызыл синхрондауды ұсынады.

Өнім құрылымы

1. Антенналар
2. POWER (ҚУАТ) түймесі
   RX15-ті қосу немесе өшіру үшін ұзақ басыңыз.
3. SET (ОРНАТУ) түймесі
   Көрсетілген мәзірге кіру үшін SET (ОРНАТУ) түймесін ұзақ басыңыз. Содан кейін опцияңызды растау үшін SET (ОРНАТУ) түймесін қысқа басыңыз немесе сақтамай шығу үшін қайтадан ұзақ басыңыз.
4. + немесе - түймесі
   Дисплейде көрсетілген функцияларды немесе мәндерді таңдайды.
5. POWER (ҚУАТ) индикаторы
   Батарея деңгейін келесідей көрсетеді:
   Жасыл шам: Батарея деңгейі жеткілікті.
   Қызыл шам: Батарея деңгейі төмен.
6. RF индикаторы және инфрақызыл таратқыш порты
   Инфрақызыл таратқыш порты орнатылған жиілікті таратқышқа жібереді.
   RF индикаторы RF кіріс деңгейін келесідей көрсетеді: Жасыл шам: RF сигналы күшті.
   Қызыл шам: RF сигналы әлсіз немесе ажыратылған.
7. СКД дисплейі
   Мәзірлерді көрсету, қосымша мәліметтер үшін "СКД дисплейін пайдалану нұсқаулығын" қараңыз.
8. Батарея бөлімі
   Екі AA батареясымен жұмыс істейді (жинаққа кірмейді).
9. PHONE (ТЕЛЕФОН) ұясы
   Дыбыс шығысын бақылау үшін құлаққапты қосыңыз.
10. OUTPUT (ШЫҒЫС) ұясы
    RX15-ті бейнекамераға, видеокамераға, микшерге немесе күшейткішке жеткізілген шығыс кабелімен қосыңыз.
11. Стандартты суық аяқ киім

Аксессуарларды бекіту

1. Жеткізілген кабельді шығыс ұясына қосыңыз.

   1. Жеткізілген кабельді OUTPUT (ШЫҒЫС) ұясына қосыңыз.
   2. Қауіпсіз қосылым үшін қосқышты құлыптау үшін бұраңыз.
2. Белдік қыстырғышты бекітіңіз. "Аксессуарларды бекітуді" қараңыз.
3. Аяқ киімге арналған адаптерді бекітіңіз.

   1. Аяқ киімге арналған адаптерді бекітпес бұрын белдік қыстырғышты төңкеріп бекітіңіз.
   2. Белдік қыстырғыш пен қабылдағыш арасында кеңістік жасау үшін белдік қыстырғыштың төменгі жағын итеріңіз.
   3. Белдік қыстырғышты аяқ киімге арналған адаптердегі екі тік ойықпен туралаңыз және адаптерді көрсеткі бағытында салыңыз.
   4. Белдік қыстырғыш адаптердегі көлденең ойыққа сыйғанша аяқ киімге арналған адаптерді толығымен итеріңіз.

СКД дисплейін пайдалану нұсқаулығы

Басты экран
Егер басқа экрандарда 20 секунд бойы ешқандай әрекет орындалмаса, дисплей автоматты түрде басты экранға оралады.

1. Дыбыс деңгейінің индикаторы
2. Батарея деңгейінің индикаторы
   Батарея деңгейін көрсетеді. Индикатор жыпылықтай бастағанда, екі батареяны да дереу ауыстырыңыз.
3. Арна және жиілік
   Ағымдағы арна мен жиілікті көрсетеді.

Шығыс дыбыс деңгейін орнату
Шығыс дыбыс деңгейін 0-ден 30-ға дейінгі аралықта орнатыңыз. Параметр қуат өшірілгеннен кейін де сақталады. Әдепкі мәні - 27.

Қуат пернесі
Қуат пернесінің құлпын ашу немесе құлыптау үшін SET (ОРНАТУ) түймесін ұзақ басыңыз. Қолдану кезінде қабылдағышты кездейсоқ өшіріп алмау үшін қуат пернесін құлыптаңыз.
Құлпы ашылған: Қабылдағышты қосу немесе өшіру үшін қуат пернесін ұзақ басыңыз (Жүйенің әдепкі мәні).
Құлыпталған: Қуат пернесін бассаңыз да, қабылдағыш өшірілмейді.
Ескертпе: Егер қуат пернесі Құлыпталған күйде тұрғанда батареялар алынып, қайта салынса, қуат пернесінің құлыптау күйі өзгермейді. Қуат түймесін ұзақ басу арқылы қабылдағышты қосуға болады.

Инфрақызыл сәйкестендіру функциясы
Қабылдағыш пен таратқышты инфрақызыл арқылы сәйкестендіріңіз. Пайдалану туралы мәліметтерді "Қабылдағыш пен таратқыштың арнасын сәйкестендіруден" қараңыз.

Артқы жарықты орнату
Артқы жарықдиодты шамын ON (ҚОСУ) немесе Delay (КЕШІКТІРУ) 60 /30 /10 секундқа немесе OFF (ӨШІРУ) күйіне орнатыңыз. Әдепкі мәні - "Delay (КЕШІКТІРУ) 10s".

Параметрлерді қалпына келтіру
Растаңыз, содан кейін RX15 параметрлері зауыттық әдепкі параметрлерге қалпына келтіріледі.

UwMic-RX15 нұсқасы

Сериялық нөмір

Body-pack таратқышы UwMic15-TX15

Кіріспе

Бұл таратқыш — кристалмен басқарылатын PLL синтезаторын қолданатын ықшам таратқыш. Ол өшіру функциясымен және құлыпталатын микрофон кіріс қосқышымен жабдықталған.

Өнім құрылымы

Антенна

1. POWER (ҚУАТ) индикаторы
   Батарея деңгейін келесідей көрсетеді:
   Тұрақты жасыл: Батарея деңгейі жеткілікті.
   Тұрақты қызыл: Батарея заряды азайып барады.
2. AUDIO (ДЫБЫС) индикаторы / IR (инфрақызыл детекторы)
   AUDIO (ДЫБЫС) индикаторы: Дыбыс кірісін көрсетеді.
   IR (инфрақызыл детекторы): Қабылдағыштан жиілікті алады.
   Тұрақты жасыл: Дыбыс кіріс деңгейі сәйкес келеді.
   Жыпылықтайтын қызыл: Дыбыс өшірілген (яғни, өшірілген).
   Өшіру функциясын орнату туралы мәліметтерді "Дыбысты өшіру пернесін орнатудан" қараңыз.
3. Дыбыс кіріс қосқышы (Құлыпталатын түрі)
   Жеткізілген лавальер микрофонына қосыңыз.
4. СКД дисплейі
   Мәзірлерді көрсету, қосымша мәліметтер үшін "СКД дисплейін пайдалану нұсқаулығын" қараңыз.
5. Power (Қуат) / Mute (Дыбысты өшіру) түймесі

6. + немесе – түймесі
   Дисплейде көрсетілген функцияларды немесе мәндерді таңдайды.
7. SET (ОРНАТУ) түймесі
   Көрсетілген мәзірге кіру үшін SET (ОРНАТУ) түймесін ұзақ басыңыз. Содан кейін опцияңызды растау үшін SET (ОРНАТУ) түймесін қысқа басыңыз немесе сақтамай шығу үшін қайтадан ұзақ басыңыз.
8. Батарея бөлімі
   Екі AA батареясын қабылдайды (сілтілік, никель металл гидриді немесе литий батареялары).

Аксессуарларды бекіту

1. Белдік қыстырғышты бекітіңіз.
   Белдік қыстырғыштың бір ұшын таратқыштың екі жағындағы екі тесіктің біріне салыңыз, содан кейін екінші ұшын екінші жағындағы тесікке салыңыз.


2. Микрофонды қосыңыз. Қауіпсіз қосылым үшін қосқышты құлыптау үшін бұраңыз.
   Ескертпе: Микрофонды бекітпес немесе шешпес бұрын таратқышты өшіріңіз.


СКД дисплейін пайдалану нұсқаулығы

Басты экран
Егер басқа экрандарда 20 секунд бойы ешқандай әрекет орындалмаса, дисплей автоматты түрде басты экранға оралады.

1. Дыбысты өшіру индикаторы
   Mute OFF (Дыбыс өшірулі емес)
   Mute ON (Дыбыс өшірулі)
2. Батарея деңгейінің индикаторы
   Батарея деңгейін көрсетеді. Индикатор жыпылықтай бастағанда, екі батареяны да дереу ауыстырыңыз.
3. Арна тобының индикаторы
   Арна тобын көрсетеді.

Микрофонның жетек қуат көзін (+48V) орнату
ON (ҚОСУ) күйіне орнатылған кезде, қосылған микрофонға 48 В фантомдық қуат беріледі және "+48V" индикаторы жанады.
Әдепкі мәні - "+48V OFF (ӨШІРУ)".
Ескертпе: Фантомдық қуатта жұмыс істемейтін микрофондармен, араластыру тақталарымен немесе теңгерімсіз құрылғылармен пайдаланған кезде фантомдық қуатты қоспаңыз, себебі бұл таратқышқа да, дыбыс құрылғысына да зақым келтіруі мүмкін.

Мәзірді көрсету бөлімі. Әртүрлі функцияларды көрсетеді. Функцияларды ауыстыру үшін + немесе - түймесін басыңыз.
Қуат пернесін орнату
Unlocked (Құлпы ашылған) немесе Locked (Құлыпталған) күйін таңдаңыз.
Қолдану кезінде құрылғыны кездейсоқ өшіріп алмау немесе дыбысын өшіріп алмау үшін қуат түймесін құлыптау үшін "Locked (Құлыпталған)" күйін орнатыңыз. Әдепкі мәні - "Unlocked (Құлпы ашылған)".

Дыбысты өшіру пернесін орнату
Дыбысты өшіргіңіз келсе, алдымен "Enable (Қосу)" күйін таңдаңыз, содан кейін қуат түймесін қысқа басыңыз. Әдепкі мәні - "Enable (Қосу)".

IR Match (IR сәйкестендіру)
Қабылдағышпен сәйкестендіру үшін орнатыңыз. Экранда процесс кезінде "Matching (Сәйкестендіру)" көрсетіледі. Сәтті сәйкестендіруден кейін "Sync finished (Синхрондау аяқталды)" көрсетіледі.

Артқы жарықты орнату
ON (ҚОСУ), OFF (ӨШІРУ) немесе Delay (Кешіктіру) 10 / 30 /60 секундты таңдаңыз. Әдепкі мәні - "Delay (Кешіктіру) 10s".

Әдепкі параметрді қалпына келтіру

UwMic15-SR-XLR15 нұсқасы

Сериялық нөмір

Қолмен ұсталатын микрофон UwMic15-SR-HM15

Кіріспе

Saramonic SR-HM15 — ықшам металл корпусы, оңай оқылатын СКД дисплейі, RF қуат қосқышы және PLL синтезаторы бар қолмен ұсталатын сымсыз UHF микрофон таратқышы. Хабар тарату сапасындағы микрофон кристалдай таза және бай дыбысты түсіреді. Онда кірістірілген антенна, дыбысты өшіру функциясы және қуатты құлыптау функциясы бар. SRHM15 арнасы қабылдағышпен инфрақызыл арқылы синхрондалады.

Өнім құрылымы

1. СКД экраны
   1. Арна нөмірі. (Бұл СКД дисплейі A тобының 16-арнасында жұмыс істейтінін көрсетеді.)
   2. Батарея деңгейінің белгішесі.
   3. MUTE (ДЫБЫС ӨШІРУ). Дыбыс өшірулі емес.
2. Power (Қуат) / Mute (Дыбысты өшіру) түймесі
   Power (Қуат): SR-HM15-ті қосу/өшіру үшін ұзақ басыңыз.
   Mute (Дыбысты өшіру): Тарату кезінде түймені қысқа басыңыз, дыбыс өшіріледі. Дыбыс шығысын қалпына келтіру үшін оны қайтадан басыңыз.
   Ескертпе: Дыбысты өшіру кезінде дыбыс сигналы шығарылмайды, бірақ RF сигналы әлі де таратылады.
3. Антенна
4. Батарея бөлімі
   Екі AA батареясымен жұмыс істейді (жинаққа кірмейді).
   Сіз сілтілік, литий немесе никель металл гидриді батареяларын пайдалана аласыз.

Орнату нұсқаулығы

1. Батареяларды орнатыңыз. "UwMic15-SR-HM15" бөлімін қараңыз.
2. (Опция) Құлыптау қосқышын ON (ҚОСУ) немесе OFF (ӨШІРУ) күйіне орнатыңыз.
3. (Опция) RF қуатын HIGH (ЖОҒАРЫ) немесе LOW (ТӨМЕН) күйіне орнатыңыз. Тарату қуатының деңгейі үлгіге байланысты өзгереді.
4. UwMic15-RX15-ті қосу үшін қуат түймесін басыңыз.
5. UwMic15-RX15 қабылдағышын қосыңыз және UwMic15-SR-HM15 таратқышымен синхрондаңыз. Пайдалану туралы мәліметтерді "UwMic15-SR-HM15 үшін" бөлімінен қараңыз.
6. Сәтті синхрондау кезінде UwMic15-SR-HM15 экранында қабылдағышпен бірдей топ пен арна көрсетіледі.
7. Тұтқаны көрсеткілер бағытында жабыңыз.



8. Plug-on Transmitter UwMic15-SR-XLR15

   Кіріспе

   Saramonic SR-XLR15 — бұл кең ауыстырып қосқыш RF жолағы, оңай оқылатын СКД дисплейі, +48V фантомдық қуаты және дыбысты өшіру функциясы бар ықшам XLR plug-on типті таратқыш. Ол портативті сымсыз жұмыс үшін қолайлы және DSLR бейнесі, теледидар хабарлары, ENG және т.б. сияқты кең ауқымды қолданбаларда пайдаланылуы мүмкін.

   Өнім құрылымы

   1. XLR аудио кіріс ұясы
      XLR микрофонына немесе желілік шығысы бар аудио құрылғыларға қосылады.
   2. +48V қуат индикаторы
      +48V фантомдық қуаты қосулы болғанда жанады.
   3. POWER индикаторы
      Батарея деңгейін келесідей көрсетеді:
      Тұрақты жасыл: Батарея деңгейі жеткілікті.
      Тұрақты қызыл: Батарея заряды аз.
   4. AUDIO индикаторы / IR (инфрақызыл детектор)
      AUDIO индикаторы: Аудио кіріс деңгейін көрсетеді.
      IR (инфрақызыл детектор): Қабылдағыштан жиілікті алады.
      Тұрақты жасыл: Аудио кіріс деңгейі сәйкес келеді. Жыпылықтаған қызыл: Дыбыс өшірілген (яғни, өшірілген). Дыбысты өшіру функциясын орнату туралы толығырақ ақпаратты "Дыбысты өшіру пернесін орнату" бөлімінен қараңыз.
   5. СКД экраны
      Мәзірлерді көрсетеді, толығырақ ақпаратты "СКД дисплейін пайдалану нұсқаулығынан" қараңыз.
   6. Қуат / Дыбысты өшіру түймесі
      Қуатты немесе дыбысты өшіру функциясын қосады немесе өшіреді.

      Функция	Операция
      Қуатты қосу (Power ON)	Түймені бір секунд немесе одан да ұзақ басып тұрыңыз
      Қуатты өшіру (Power OFF)	Өшірілгенше түймені басып тұрыңыз
      Дыбысты қосу (Mute ON)	Түймені қысқа басыңыз
      Дыбысты өшіру (Mute OFF)

   7. SET түймесі
      Көрсетілген мәзірге кіру үшін SET түймесін ұзақ басыңыз. Содан кейін опцияңызды растау үшін SET түймесін қысқа басыңыз немесе сақтамай шығу үшін қайтадан ұзақ басыңыз.
   8. + немесе – түймесі
      Дисплейде көрсетілген функцияларды немесе мәндерді таңдайды.
   9. Батарея бөлімі
      Екі AA батареясында (сілтілік, никель металл гидриді немесе литий батареялары) жұмыс істейді. Батареяларды қалай салу керектігі туралы толығырақ ақпаратты "Батареяларды орнату" бөлімінен қараңыз.

   Аксессуарларды бекіту

   1. Микрофонды немесе XLR кабелін жалғаңыз.
      Микрофонды немесе кабель қосқышын SR-XLR15 XLR аудио кіріс ұясына орнына түскенше итеріңіз.


   2. Микрофонды немесе XLR кабелін ажыратыңыз.
      Босату түймесін басып, микрофонды немесе XLR кабелін жебенің бағыты бойынша абайлап тартыңыз.
      Ескертпе: Микрофонды жалғамас немесе алып тастамас бұрын таратқышты өшіріңіз.

   СКД дисплейін пайдалану нұсқаулығы


   Басты экран
   Егер басқа экрандарда 20 секунд бойы ешқандай әрекет орындалмаса, дисплей автоматты түрде басты экранға оралады.

   1. Дыбысты өшіру индикаторы
      Дыбыс өшірулі (Mute OFF)
      Дыбыс қосулы (Mute ON)
   2. Батарея деңгейінің индикаторы
      Батарея деңгейін көрсетеді. Индикатор жыпылықтай бастағанда, екі батареяны да дереу ауыстырыңыз.
   3. Арна тобының индикаторы
      Арна тобын көрсетеді.


   Қуат пернесін орнату (Set Power key)
   Құлпы ашылған (Unlocked) немесе Құлпыланған (Locked) тармағын таңдаңыз.
   Қолдану кезінде құрылғының кездейсоқ өшіп қалуын немесе дыбысының өшіп қалуын болдырмау үшін қуат түймесін құлыптау үшін "Құлпыланған (Locked)" күйін орнатыңыз. Әдепкі мәні - "Құлпы ашылған (Unlocked)".


   Дыбысты өшіру пернесін орнату (Set Mute key)
   Дыбысты өшіргіңіз келсе, алдымен "Қосу (Enable)" тармағын таңдап, содан кейін қуат түймесін қысқа басыңыз. Әдепкі мәні - "Қосу (Enable)".


   IR Сәйкестендіру (IR Match)
   Қабылдағышпен сәйкестендіру үшін орнатыңыз. Экранда процесс кезінде "Сәйкестендіру (Matching)" көрсетіледі. Сәтті сәйкестендіруден кейін "Синхрондау аяқталды (Sync finished)" деп көрсетіледі.


   Артқы жарықты орнату (Set Backlight)
   Қосулы (ON), Өшірулі (OFF) немесе Кідіріс 10 / 30 /60 секунд тармағын таңдаңыз.
   Әдепкі мәні - "Кідіріс 10с (Delay 10s)".


   Әдепкі параметрді қалпына келтіру (Restore default setting)


   UwMic15-TX-XLR15 нұсқасы


   Сериялық нөмір

   Пайдалану нұсқаулығы

   1. Батареяларды орнатыңыз
   1. UwMic15-RX15 және UwMic15-TX15. Батареяларды UwMic15-SR-XLR15 plug-on таратқышына да осылай салуға болады.

   • Құрылғыны өшіру үшін Қуат (Power) пернесін ұзақ басыңыз.
   • Екі ілгекті ішке қарай жылжытып, батарея бөлімін шығарыңыз.
   • Полярлық индикаторларға сәйкес екі AA өлшемді батареяны салыңыз және бөлімді жабыңыз. Батарея бөлімінің мықтап бекітілгеніне көз жеткізіңіз.
   2. UwMic15-SR-HM15
   • Қуатты өшіру үшін қуат түймесін ұзақ басыңыз.

   • Батарея бөлімінің қақпағын жебенің бағыты бойынша жылжытыңыз және оны толығымен шығарыңыз.
   • Батарея бөліміне екі жаңа AA батареясын және полярлықтарын дұрыс бағытта орналастырыңыз.
   • Батареяны салғаннан кейін батарея қақпағын жабыңыз.

   Ескертпе:

   1. Құрылғы ұзақ уақыт бойы пайдаланылмаған кезде батареяларды батарея бөлімінен шығарыңыз.
   2. Әрқашан бір типтегі батареялар жинағын пайдаланыңыз.
   3. Жұмыс кезінде батареяларды ауыстыру шу шығаруы мүмкін. Батареяларды ауыстырмас бұрын құрылғының өшірулі екеніне көз жеткізіңіз.
   2. Қабылдағышты жеткізілген кабельмен камераның, бейнекамераның немесе араластырғыштың микрофон ұясына қосыңыз.
   3. Қуат түймесін ұзақ басу арқылы қабылдағышты қосыңыз.
   4. Қабылдағыш пен таратқыштың арнасын сәйкестендіріңіз
      1. Автоматты сканерлеу функциясын пайдалану

   TX15 және SR-XLR15 үшін

   • Қуат түймесін ұзақ басу арқылы таратқышты қосыңыз.
   • Қабылдағыштағы "TX-пен сәйкестендіру (Match with TX)" мәзірін көрсету үшін + немесе – түймесін пайдаланыңыз.

   • Таратқыштағы "RX-пен сәйкестендіру (Match with RX)" мәзірін көрсету үшін + немесе – түймесін пайдаланыңыз.

   • Мәзірді таңдау үшін SET түймесін ұзақ басыңыз және растау үшін оны қысқа басыңыз.
   • Қабылдағыштағы инфрақызыл таратқыш портын таратқыштағы инфрақызыл детектордың жанына қойыңыз.
   • Егер қабылдағыштың СКД экранында "Синхрондау аяқталды! (Sync finished!)" көрсетілсе, таратқышта пайдалануға арналған жиілік орнатылады.
   • Сәтті сәйкестендіруден кейін алдыңғы мәзірге оралу үшін қабылдағыштың SET түймесін басыңыз.

   SR-HM15 үшін

   • Қуат түймесін ұзақ басу арқылы таратқышты қосыңыз.
   • Қабылдағыштағы "TX-пен сәйкестендіру (Match with TX)" мәзірін көрсету үшін + немесе – түймесін пайдаланыңыз.


   • SET түймесін екі рет жылдам басыңыз, таратқыштағы сәйкестендіру үлгісін енгізіңіз:
     1. Арна нөмірін реттеу үшін қысқа басыңыз
     2. BSET түймесін қайтадан екі рет жылдам басыңыз, содан кейін сақтай отырып шығыңыз.
   • Қабылдағыштағы инфрақызыл таратқыш портын таратқыштағы инфрақызыл детектордың жанына қойыңыз.
   • Егер СКД экранында "Синхрондау аяқталды! (Sync finished!)" көрсетілсе, таратқышта пайдалануға арналған жиілік орнатылады.
   • Сәтті сәйкестендіруден кейін алдыңғы мәзірге оралу үшін қабылдағыштың SET түймесін басыңыз.

   Ескертпе:

   1. 20 секунд өткеннен кейін дисплей сақтамай басты экранға оралады.
   2. Қуат қосылған кезде кейбір шу пайда болуы мүмкін, қабылдағышқа қосылған құрылғылардың аудио кіріс деңгейін сәйкесінше төмендетуге болады.
   2. Таратқыш арнасын қолмен орнату. (Тек UwMic15-TX15 және UwMic15-SR-XLR15 құрылғыларында ғана қолжетімді)
   • Қуат түймесін ұзақ басу арқылы таратқышты қосыңыз.
   • Таратқыштағы арнаны орнату мәзірін көрсету үшін + немесе – түймесін пайдаланыңыз.

   • Мәзірді таңдау үшін SET түймесін ұзақ басыңыз. Қабылдағышпен бірдей арнаны таңдау үшін + немесе – түймесін пайдаланыңыз және сақтамай шығу үшін оны қайтадан қысқа басу арқылы растаңыз.
   5. Қабылдағыш пен таратқыш үшін қажетті керек-жарақтарды бекітіңіз. "Аксессуарларды бекіту" (4 және 8 беттер) бөлімін қараңыз.
   6. Жазуға дайынсыз.

   Техникалық сипаттама

   TX15, SR-HM15, SR-XLR15 таратқышы

   Арна нөмірі	16
   Генератор түрі	PLL синтезаторы
   Тасымалдаушы жиіліктер	555MHz - 579MHz
   Анықтамалық ауытқу	±5 kHz (–60 dBV, 1 kHz кіріс)
   Сигнал-шу қатынасы	70 dB немесе одан жоғары
   Бөгде кедергіні басу	-60dB
   Дыбыс кідірісі	10 ms
   Антенна	1/4λ сымды антенна
   Аудио кіріс қосқышы	TX15: 3,5 мм шағын ұя
   	HM15: Жоқ
   	XLR15: XLR-3-11C түрі (әйел)
   Анықтамалық аудио кіріс деңгейі	–60 dBV (MIC кірісі, 0 dB әлсіреу)
   Бұрмалану	0,5% немесе одан аз
   Салмақ	TX15: Шамамен 68 г (батареяларды қоспағанда)
   	HM15: Шамамен 225 г (батареяларды қоспағанда)
   	XLR15: Шамамен 150 г (батареяларды қоспағанда)
   Батарея	Екі AA өлшемді батарея
   Өлшемдері	TX15: 180 x 64 X 23 мм
   	HM15: 245.0 x 47.5 x 47.5 мм
   	XLR15: 105.5 x 43 x 34.7 мм
   Жұмыс температурасы	0°C-тан 50°C-қа дейін
   Сақтау температурасы	–20°C-тан +55°C-қа дейін

   RX15 қабылдағышы

   Арна нөмірі	16
   Генератор түрі	PLL синтезаторы
   Аудио шығыс қосқышы	3,5 мм шағын ұя
   Антенна	1/4λ сымды антенна
   Аудио шығыс деңгейі	–60 dBV
   Құлаққап шығыс деңгейі	30mW (16 Ω)
   Қабылдау жиіліктері	555MHz - 579MHz
   Қабылдау сезімталдығы	-95dBm
   Сигнал-шу қатынасы	70 dB немесе одан жоғары
   Дыбыс кідірісі	10 ms
   Анықтамалық ауытқу	±5 kHz(–60 dBV, 1 kHz кіріс)
   Жиілік реакциясы	40 Hz-тен 18 kHz-ке дейін (+/-3dB)
   Бұрмалану	0,5% немесе одан аз
   Бөгде кедергіні басу	-60dB
   Салмақ	Шамамен 73 г (батареяларды қоспағанда)
   Батарея	Екі AA өлшемді батарея
   Өлшемдері	180 × 64× 49 мм
   Жұмыс температурасы	0°C-тан 50°C-қа дейін
   Сақтау температурасы	–20°C-тан +55°C-қа дейін

   Қаптама тізімі

   TX15


   • Body-pack transmitter: TX15
   • Omni-directional лавальер микрофоны
   • Микрофон ұстағыш қыстырғыш
   • Желден қорғау
   • Белдік қыстырғыш

   SR-XLR15

   • Plug-on transmitter: SR-XLR15


   RX15


   • Portable receiver: RX15
   • Аяқ киімге арналған бекіткіш адаптері
   • Белдік қыстырғыш
   • XLR-ден 3,5 мм құлыпталатын типті штепсельді аудио шығыс кабеліне
   • 3,5 мм құлыпталатын типті штепсельді аудио кабелі

   SR-HM15

   • Hand-held microphone: SR-HM15


   Кепілдік талоны
   Пайдаланушы нұсқаулығы
