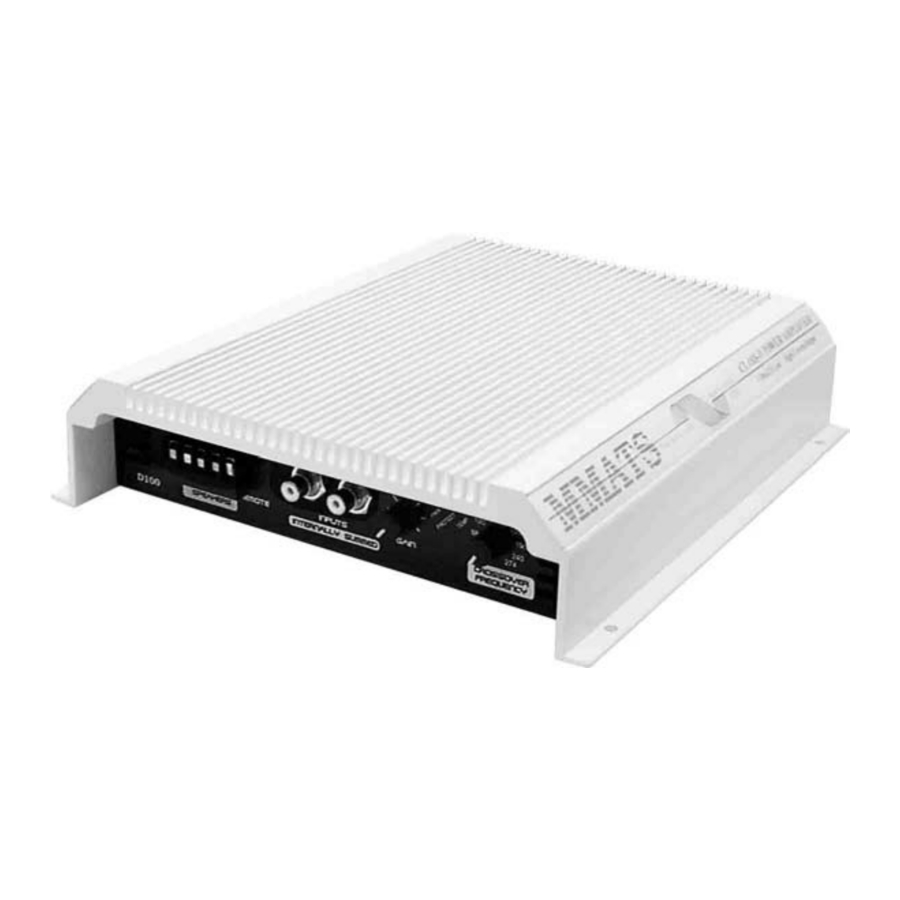

MMATS Professional Audio D700.4 - Manuál k zesilovači

VLASTNOSTI

• Ultra-efektivní audio výstupní stupeň třídy D
• Osvědčený výkon pro vítězství v soutěžích
• Duální regulovaný pulzně šířkově modulovaný napájecí zdroj
• Vysokokapacitní chladič
• Nastavitelný 24db dolnopropustný filtr
• 1% povrchově montované komponenty
• Počítačem optimalizovaný transformátor
• Výkonové MOSFETy s velkou geometrií
• Ochrana proti přetížení a tepelná ochrana

DOPORUČENÉ ZAPOJENÍ

Tento zesilovač je optimalizován pro provoz do 4 ohmové zátěže

Toto lze konfigurovat mnoha způsoby:
2 osmiohmové woofery @ 350Wrms každý
1 čtyřohmový woofer @ 700Wrms každý

OVLÁDACÍ PRVKY A KONEKTORY

Kladný napájecí terminál - Toto je napájecí přívod z kladného (+) terminálu autobaterie. Při vedení tohoto připojení používejte kabel o průřezu 4 gauge a kvalitní terminály. Dobře utáhněte spoje, abyste zabránili ztrátě výkonu v důsledku špatného kontaktu. Veďte napájecí kabel mimo RCA a reproduktorové kabely

Uzemňovací terminál - Pro optimální výkon by měl kabel o průřezu 4 gauge a kvalitní konektory připojit tento terminál k zápornému (-) terminálu baterie.

Vzdálený terminál - Zesilovač se zapne, když je na tento terminál přivedeno 12 voltů. Tento 12voltový signál se obvykle odebírá z napájecí antény nebo vzdáleného vodiče vycházejícího ze zdrojové jednotky.

Reproduktorové terminály – Dva páry (+) a (-) terminálů jsou k dispozici pro snadné připojení více wooferů. Nezáleží na tom, který (+) nebo (-) použijete, protože jsou interně propojeny. Příliš nízká impedance reproduktoru způsobí, že se zesilovač přepne do poruchového stavu.

Dolnopropustný filtr – Sklon Linkwitz/Riley 24db. Tento ovládací prvek nastavuje bod 6db poklesu vašeho zesilovače. Vyšší frekvence za tímto nastavením nejsou z vašich reproduktorů slyšet.

Zisk (Gain) – Umožňuje vstupní úrovně mezi 150mV a 2,5 volty pro plný výstup.

Vstupy (Inputs) – K dispozici jsou dva RCA konektory. Jejich signály se uvnitř zesilovače sčítají a extrahují se basové informace. Protože jsou sečteny dohromady, nezáleží na tom, který z nich je

ROZLOŽENÍ PANELU

SPECIFIKACE

RMS výkon při 13,8V
700W do 4 ohmů s méně než 1% THD+N

Odstup signálu od šumu: -92db A-Wtd
Frekvenční odezva: <10 až 225Hz
Dolnopropustný filtr: Variabilní 24db, 70 až 200Hz
Klidový proud: 1A
Rozměry (DxŠxV): 10" x 9.25" x 2.25"

MMATS Professional Audio
867 West 13^th Court
Riviera Beach, Fl. 33404 http://www.mmatsproaudio.com
