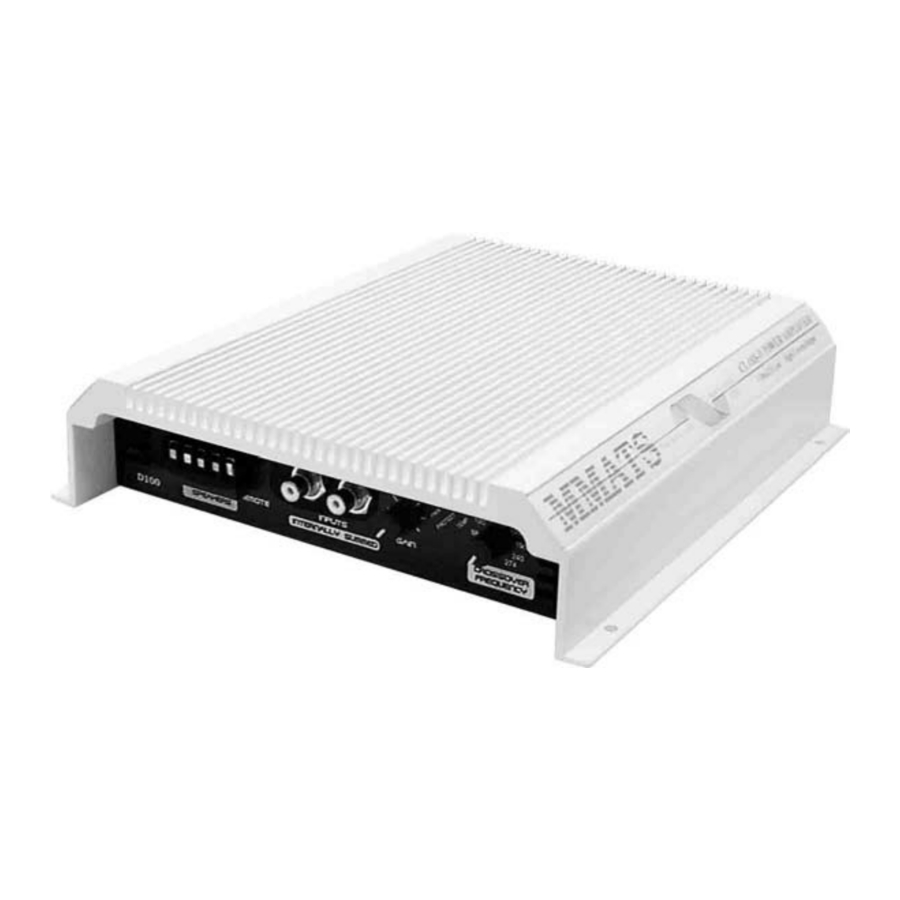

MMATS Professional Audio D700.4 - Manual del Amplificador

CARACTERÍSTICAS

• Etapa de Salida de Audio Clase D Ultra Eficiente
• Potencia Comprobada Ganadora de Concursos
• Fuente de Alimentación Dual Regulada con Modulación de Ancho de Pulso
• Disipador de Calor de Alta Capacidad
• Filtro de Paso Bajo Ajustable de 24db
• Componentes de Montaje Superficial al 1%
• Transformador Optimizado por Computadora
• MOSFETs de Potencia de Gran Geometría
• Protección contra Sobrecarga y Térmica

CONEXIÓN SUGERIDA

Este Amplificador está optimizado para funcionar con cargas de 4 ohmios

Esto se puede configurar de muchas maneras:
2 woofers de ocho ohmios @ 350Wrms cada uno
1 woofer de cuatro ohmios @ 700Wrms cada uno

CONTROLES Y CONECTORES

Terminal de Alimentación Positivo - Esta es la alimentación desde el terminal positivo (+) de la batería del coche. Utilice cable de calibre 4 y terminales de buena calidad al enrutar esta conexión. Apriete bien las conexiones para evitar la pérdida de energía debido a un mal contacto. Enrute el cable de alimentación lejos de los cables RCA y de los altavoces.

Terminal de Tierra - Para un rendimiento óptimo, un cable de calibre 4 y conectores de buena calidad deben conectar este terminal al terminal negativo (-) de la batería.

Terminal Remoto - El amplificador se encenderá cuando se apliquen 12 voltios a este terminal. Esta señal de 12 voltios se toma generalmente del cable de la antena eléctrica o del cable remoto que viene de la unidad fuente.

Terminales de Altavoz – Se proporcionan dos pares de terminales (+) y (-) para facilitar la conexión de múltiples woofers. No importa qué (+) o (-) utilice, ya que están conectados internamente. Una impedancia de altavoz demasiado baja hará que el amplificador entre en una condición de fallo (error).

Filtro de Paso Bajo (Lowpass Filter) – Pendiente Linkwitz/Riley de 24db. Este control establece el punto de 6db de su amplificador. Las frecuencias más altas más allá de este ajuste no se escuchan desde sus altavoces.

Ganancia (Gain) – Permite niveles de entrada entre 150mV y 2.5 voltios para una salida completa.

Entradas (Inputs) – Se proporcionan dos conectores RCA. Sus señales se suman dentro del amplificador y se extrae la información de los bajos. Dado que se suman, no importa cuál sea

DISEÑO DEL PANEL

ESPECIFICACIONES

Potencia RMS a 13.8V
700W en 4 ohmios con menos del 1% THD+N

Relación S/N: -92db A-Wtd
Respuesta de Frecuencia: <10 a 225Hz
Filtro de Paso Bajo (Lowpass Filter): Variable 24db, 70 a 200Hz
Corriente de Reposo: 1A
Dimensiones (LxAxA): 10" x 9.25" x 2.25"
