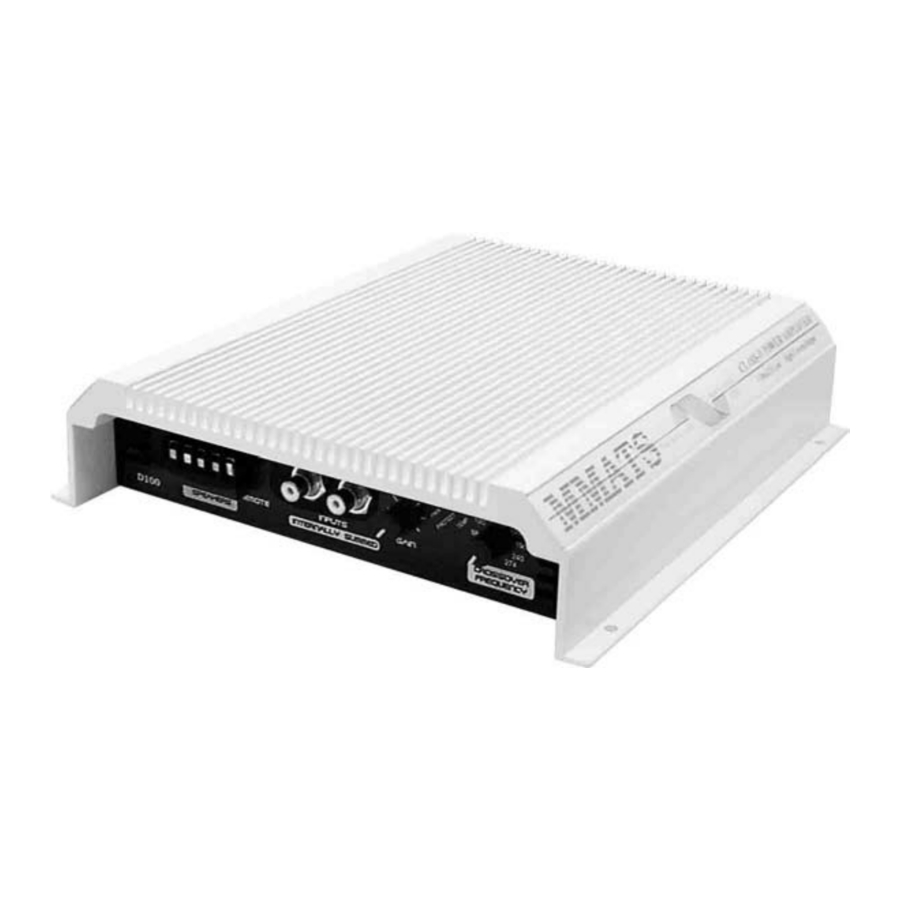

MMATS Professional Audio D700.4 - Manual do Amplificador

CARACTERÍSTICAS

• Estágio de Saída de Áudio Classe D Ultra Eficiente
• Potência Comprovada em Competições
• Fonte de Alimentação com Modulação por Largura de Pulso Dupla Regulada
• Dissipador de Calor de Alta Capacidade
• Filtro Passa-Baixa Ajustável de 24db
• Componentes de Montagem em Superfície de 1%
• Transformador Otimizado por Computador
• MOSFETs de Potência de Grande Geometria
• Proteção contra Sobrecarga e Térmica

CONEXÃO SUGERIDA

Este Amplificador é otimizado para funcionar com cargas de 4 ohms

Isso pode ser configurado de várias maneiras:
2 woofers de oito ohms @ 350Wrms cada
1 woofer de quatro ohms @ 700Wrms cada

CONTROLES E CONECTORES

Terminal de Alimentação Positiva - Esta é a alimentação de energia do terminal positivo (+) da bateria do carro. Use cabo de calibre 4 e terminais de boa qualidade ao rotear esta conexão. Aperte bem as conexões para evitar perda de energia devido ao mau contato. Passe o cabo de alimentação longe dos cabos RCA e dos cabos dos alto-falantes

Terminal de Terra - Para um desempenho ideal, um cabo de calibre 4 e conectores de boa qualidade devem conectar este terminal ao terminal negativo (-) da bateria.

Terminal Remoto - O amplificador ligará quando 12 volts forem aplicados a este terminal. Este sinal de 12 volts é geralmente retirado do fio da Antena Elétrica ou Remoto proveniente da unidade fonte.

Terminais dos Alto-falantes – Dois pares de terminais (+) e (-) são fornecidos para facilitar a conexão de vários woofers. Não importa qual (+) ou (-) você use, pois eles estão conectados internamente. Executar uma impedância de alto-falante muito baixa fará com que o amplificador entre em uma condição de falha.

Filtro Passa-Baixa – Inclinação Linkwitz/Riley de 24db. Este controle define o ponto de 6db abaixo do seu amplificador. Frequências mais altas além desta configuração não são ouvidas em seus alto-falantes.

Gain (Ganho) – Permite níveis de entrada entre 150mV e 2,5 volts para saída total.

Inputs (Entradas) – Dois conectores RCA são fornecidos. Seus sinais são somados dentro do amplificador e as informações de graves são extraídas. Como eles são somados, não importa qual deles é

LAYOUT DO PAINEL

ESPECIFICAÇÕES

Potência RMS em 13.8V
700W em 4 ohms com menos de 1% THD+N

Relação S/N: -92db A-Wtd
Resposta de Frequência: <10 a 225Hz
Filtro Passa-Baixa: Variável 24db, 70 a 200Hz
Corrente Ociosa: 1A
Dimensões (CxLxA): 10" x 9.25" x 2.25"

MMATS Professional Audio
867 West 13^th Court
Riviera Beach, Fl. 33404 http://www.mmatsproaudio.com
