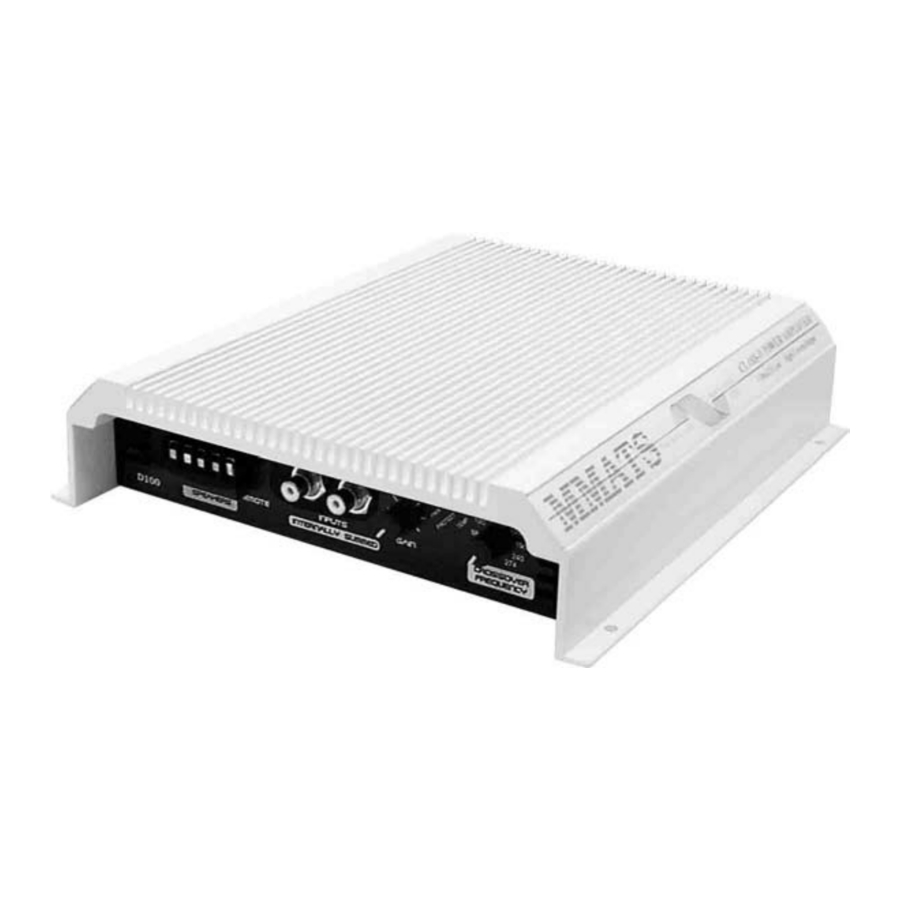

MMATS Professional Audio D700.4 - Εγχειρίδιο Ενισχυτή

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• Εξαιρετικά Αποδοτικό Στάδιο Εξόδου Ήχου Class D
• Αποδεδειγμένη Ισχύς Νίκης σε Διαγωνισμούς
• Διπλό Ρυθμιζόμενο Τροφοδοτικό με Διαμόρφωση Πλάτους Παλμού
• Ψύκτρα Υψηλής Χωρητικότητας
• Ρυθμιζόμενο Φίλτρο Χαμηλής Διέλευσης 24db
• Επιφανειακά Τοποθετημένα Εξαρτήματα 1%
• Μετασχηματιστής Βελτιστοποιημένος από Υπολογιστή
• Power MOSFETs Μεγάλης Γεωμετρίας
• Προστασία από Υπερφόρτωση και Θερμική Προστασία

ΠΡΟΤΕΙΝΟΜΕΝΗ ΣΥΝΔΕΣΗ

Αυτός ο Ενισχυτής είναι βελτιστοποιημένος για να λειτουργεί σε φορτία 4 ohm

Αυτό μπορεί να διαμορφωθεί με πολλούς τρόπους:
2 γούφερ οκτώ ohm @ 350Wrms το καθένα
1 γούφερ τεσσάρων ohm @ 700Wrms το καθένα

ΧΕΙΡΙΣΤΗΡΙΑ ΚΑΙ ΣΥΝΔΕΤΗΡΕΣ

Θετικός Ακροδέκτης Τροφοδοσίας - Αυτή είναι η τροφοδοσία ρεύματος από τον θετικό (+) ακροδέκτη της μπαταρίας του αυτοκινήτου. Χρησιμοποιήστε καλώδιο 4 gauge και καλής ποιότητας ακροδέκτες κατά τη δρομολόγηση αυτής της σύνδεσης. Σφίξτε καλά τις συνδέσεις για να αποφύγετε την απώλεια ισχύος λόγω κακής επαφής. Δρομολογήστε το καλώδιο τροφοδοσίας μακριά από τα καλώδια RCA και τα καλώδια των ηχείων

Ακροδέκτης Γείωσης - Για βέλτιστη απόδοση, ένα καλώδιο 4 gauge και καλής ποιότητας σύνδεσμοι θα πρέπει να συνδέουν αυτόν τον ακροδέκτη στον αρνητικό (-) ακροδέκτη της μπαταρίας.

Απομακρυσμένος Ακροδέκτης - Ο ενισχυτής θα ενεργοποιηθεί όταν εφαρμοστούν 12 volt σε αυτόν τον ακροδέκτη. Αυτό το σήμα 12 volt λαμβάνεται συνήθως από την Κεραία Ισχύος ή το απομακρυσμένο καλώδιο που προέρχεται από τη μονάδα πηγής.

Ακροδέκτες Ηχείων – Παρέχονται δύο ζεύγη ακροδεκτών (+) και (-) για ευκολία σύνδεσης πολλαπλών γούφερ. Δεν έχει σημασία ποιο (+) ή (-) χρησιμοποιείτε, καθώς είναι συνδεδεμένα μεταξύ τους εσωτερικά. Η λειτουργία με πολύ χαμηλή σύνθετη αντίσταση ηχείου θα προκαλέσει την είσοδο του ενισχυτή σε κατάσταση σφάλματος.

Φίλτρο Lowpass (Χαμηλής Διέλευσης) – Linkwitz/Riley κλίση 24db. Αυτό το στοιχείο ελέγχου ορίζει το σημείο μείωσης 6db του ενισχυτή σας. Οι υψηλότερες συχνότητες πέρα από αυτήν τη ρύθμιση δεν ακούγονται από τα ηχεία σας.

Gain (Ενίσχυση) – Επιτρέπει επίπεδα εισόδου μεταξύ 150mV και 2,5 volt για πλήρη έξοδο.

Inputs (Εισόδους) – Παρέχονται δύο υποδοχές RCA. Τα σήματά τους προστίθενται μαζί μέσα στον ενισχυτή και εξάγεται η πληροφορία των μπάσων. Δεδομένου ότι αθροίζονται μαζί, δεν έχει σημασία ποια είναι

ΔΙΑΤΑΞΗ ΠΙΝΑΚΑ

ΠΡΟΔΙΑΓΡΑΦΕΣ

Ισχύς RMS στα 13.8V
700W σε 4 ohms με λιγότερο από 1% THD+N

Αναλογία S/N: -92db A-Wtd
Απόκριση Συχνότητας: <10 έως 225Hz
Φίλτρο Lowpass (Χαμηλής Διέλευσης): Μεταβλητό 24db, 70 έως 200Hz
Ρεύμα Αδράνειας: 1A
Διαστάσεις (ΜxΠxΥ): 10" x 9.25" x 2.25"

MMATS Professional Audio
867 West 13^th Court
Riviera Beach, Fl. 33404 http://www.mmatsproaudio.com
