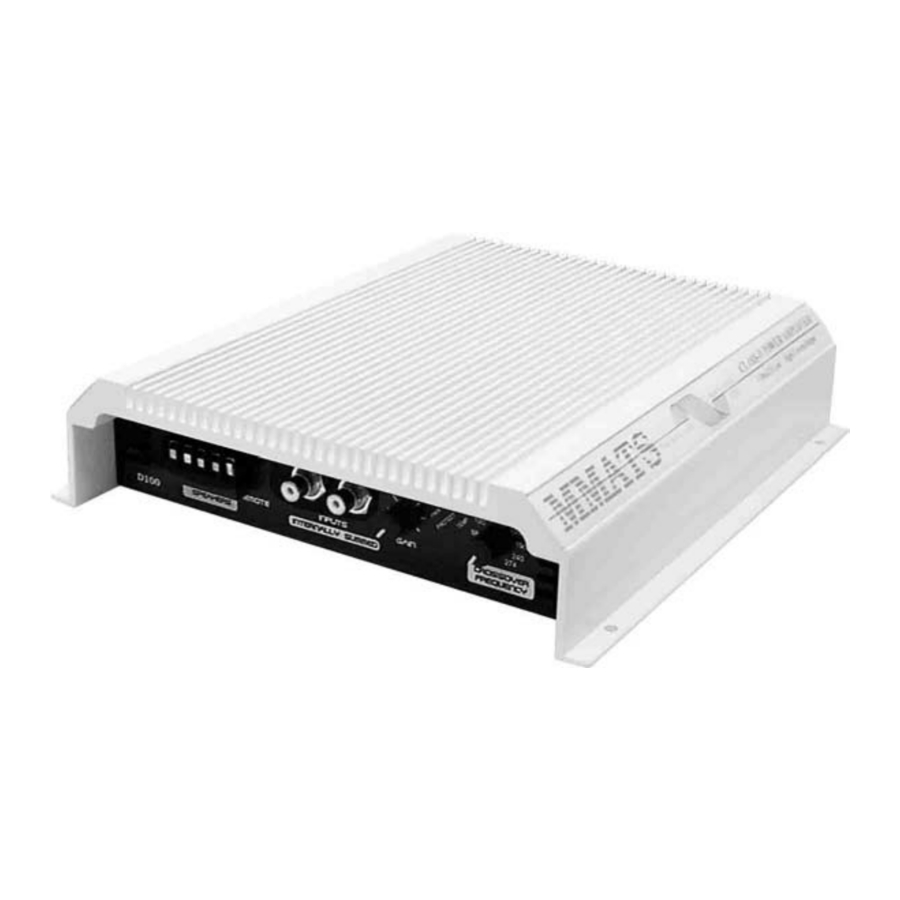

MMATS Professional Audio D700.4 - Manuale dell'Amplificatore

CARATTERISTICHE

• Stadio di Uscita Audio in Classe D Ultra Efficiente
• Potenza Comprovata Vincitrice di Gare
• Doppio Alimentatore a Modulazione di Larghezza di Impulso Regolato
• Dissipatore di Calore ad Alta Capacità
• Filtro Passa-Basso Regolabile a 24db
• Componenti a Montaggio Superficiale all'1%
• Trasformatore Ottimizzato al Computer
• MOSFET di Potenza a Geometria Ampia
• Protezione da Sovraccarico e Termica

COLLEGAMENTO SUGGERITO

Questo Amplificatore è ottimizzato per funzionare con carichi da 4 ohm

Questo può essere configurato in molti modi:
2 woofer da otto ohm @ 350Wrms ciascuno
1 woofer da quattro ohm @ 700Wrms ciascuno

CONTROLLI E CONNETTORI

Terminale di Alimentazione Positivo - Questo è l'alimentazione dal terminale positivo (+) della batteria dell'auto. Utilizzare un cavo di calibro 4 e terminali di buona qualità quando si instrada questo collegamento. Stringere bene i collegamenti per evitare perdite di potenza dovute a un cattivo contatto. Instradare il cavo di alimentazione lontano dai cavi RCA e degli altoparlanti

Terminale di Massa - Per prestazioni ottimali, un cavo di calibro 4 e connettori di buona qualità devono collegare questo terminale al terminale negativo (-) della batteria.

Terminale Remoto - L'amplificatore si accenderà quando a questo terminale vengono applicati 12 volt. Questo segnale a 12 volt viene solitamente prelevato dall'antenna elettrica o dal cavo remoto proveniente dall'unità sorgente.

Terminali degli Altoparlanti – Sono fornite due coppie di terminali (+) e (-) per facilitare il collegamento di più woofer. Non importa quale (+) o (-) si utilizzi poiché sono collegati internamente. L'utilizzo di un'impedenza degli altoparlanti troppo bassa farà sì che l'amplificatore vada in condizione di errore.

Filtro Passa-Basso – Pendenza Linkwitz/Riley 24db. Questo controllo imposta il punto di attenuazione di 6db del tuo amplificatore. Le frequenze più alte oltre questa impostazione non vengono udite dai tuoi altoparlanti.

Gain (Guadagno) – Consente livelli di ingresso tra 150mV e 2,5 volt per la massima uscita.

Inputs (Ingressi) – Sono fornite due prese RCA. I loro segnali vengono sommati all'interno dell'amplificatore e le informazioni sui bassi vengono estratte. Poiché sono sommati insieme, non importa quale sia

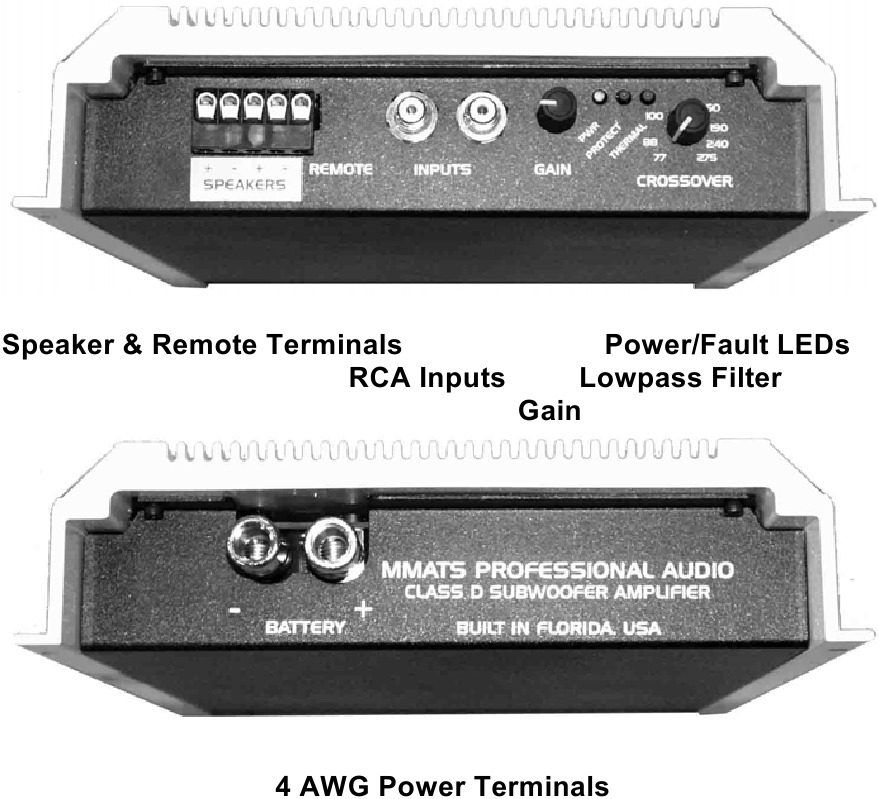

DISPOSIZIONE DEL PANNELLO

SPECIFICHE

Potenza RMS a 13,8 V
700 W su 4 ohm con meno dell'1% di THD+N

Rapporto S/N: -92db A-Wtd
Risposta in Frequenza: <10 a 225Hz
Filtro Passa-Basso: Variabile 24db, da 70 a 200Hz
Corrente di Riposo: 1A
Dimensioni (LxPxA): 10" x 9.25" x 2.25"

MMATS Professional Audio
867 West 13^th Court
Riviera Beach, Fl. 33404 http://www.mmatsproaudio.com
