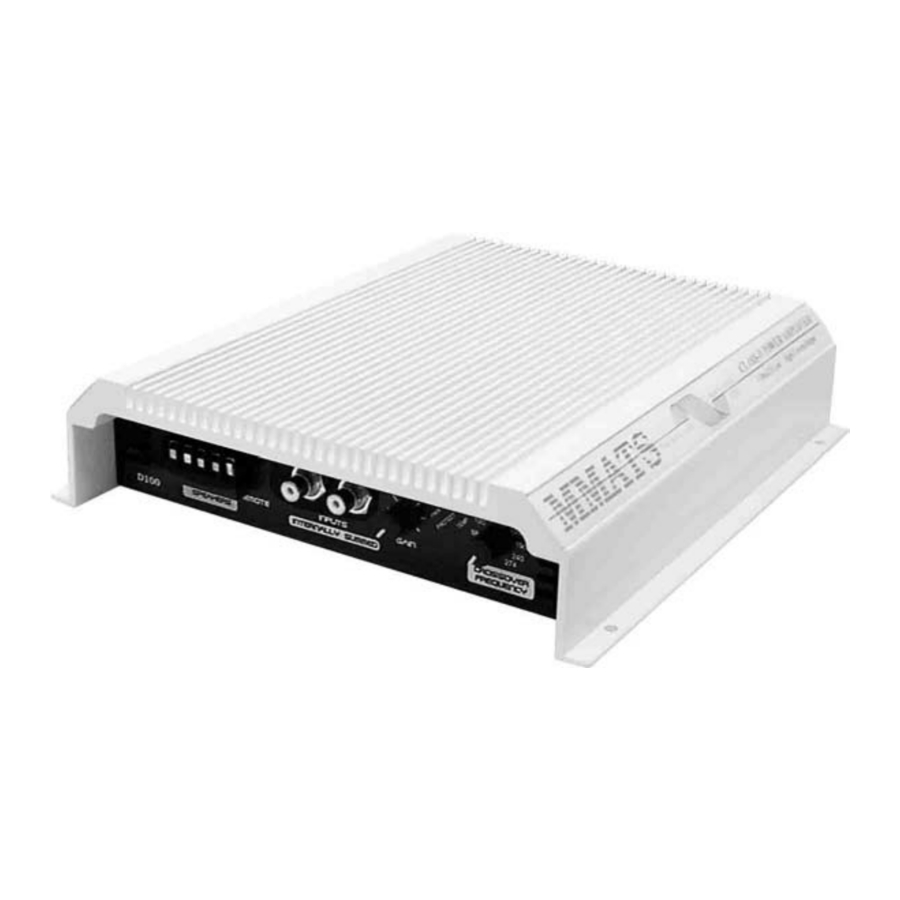

MMATS Professional Audio D700.4 - Návod na použitie zosilňovača

VLASTNOSTI

• Ultra-efektívny audio výstupný stupeň triedy D
• Osvedčený výkon víťaza súťaží
• Duálny regulovaný pulzne šírkovo modulovaný napájací zdroj
• Vysokokapacitný chladič
• Nastaviteľný 24db dolnopriepustný filter
• 1% povrchovo montované komponenty
• Počítačom optimalizovaný transformátor
• Výkonové MOSFETy s veľkou geometriou
• Ochrana proti preťaženiu a tepelná ochrana

ODPORÚČANÉ ZAPOJENIE

Tento zosilňovač je optimalizovaný na prevádzku so 4 ohmovou záťažou

Toto je možné konfigurovať mnohými spôsobmi:
2 osem ohmové basové reproduktory @ 350Wrms každý
1 štvor ohmový basový reproduktor @ 700Wrms každý

OVLÁDACIE PRVKY A KONEKTORY

Pozitívny napájací terminál - Toto je napájanie z pozitívneho (+) terminálu autobatérie. Pri vedení tohto pripojenia použite kábel s prierezom 4 a kvalitné terminály. Dobre utiahnite spoje, aby ste predišli strate energie v dôsledku zlého kontaktu. Veďte napájací kábel mimo RCA a reproduktorových káblov

Uzemňovací terminál - Pre optimálny výkon by mal kábel s prierezom 4 a kvalitné konektory pripojiť tento terminál k negatívnemu (-) terminálu batérie.

Vzdialený terminál - Zosilňovač sa zapne, keď sa na tento terminál privedie 12 voltov. Tento 12 voltový signál sa zvyčajne odoberá z napájacieho anténneho alebo diaľkového kábla prichádzajúceho zo zdrojovej jednotky.

Reproduktorové terminály – Dva páry (+) a (-) terminálov sú k dispozícii pre jednoduché pripojenie viacerých basových reproduktorov. Nezáleží na tom, ktorý (+) alebo (-) použijete, pretože sú interne prepojené. Príliš nízka impedancia reproduktora spôsobí, že zosilňovač prejde do poruchového stavu.

Dolnopriepustný filter – Linkwitz/Riley 24db sklon. Tento ovládací prvok nastavuje 6db pokles vášho zosilňovača. Vyššie frekvencie za týmto nastavením nie sú z vašich reproduktorov počuť.

Zisk (Gain) – Umožňuje vstupné úrovne medzi 150mV a 2,5 voltmi pre plný výstup.

Vstupy (Inputs) – K dispozícii sú dva RCA konektory. Ich signály sa spočítavajú vo vnútri zosilňovača a extrahujú sa basové informácie. Keďže sú spočítané, nezáleží na tom, ktorý z nich je

ROZLOŽENIE PANELU

ŠPECIFIKÁCIE

RMS výkon pri 13,8V
700W do 4 ohmov s menej ako 1% THD+N

Odstup signálu od šumu: -92db A-Wtd
Frekvenčná odozva: <10 až 225Hz
Dolnopriepustný filter: Variabilný 24db, 70 až 200Hz
Kľudový prúd: 1A
Rozmery (DxŠxV): 10" x 9.25" x 2.25"

MMATS Professional Audio
867 West 13^th Court
Riviera Beach, Fl. 33404 http://www.mmatsproaudio.com
