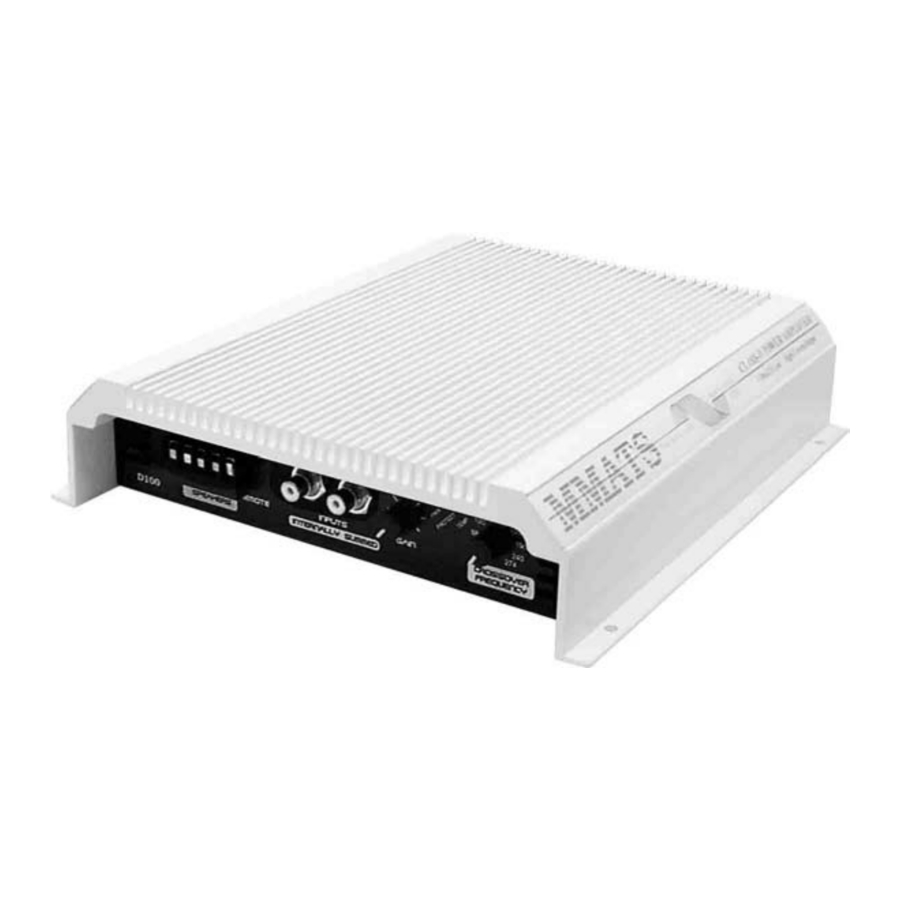

MMATS Professional Audio D700.4 - Manual do Amplificador

CARACTERÍSTICAS

• Etapa de Saída de Áudio Classe D Ultra Eficiente
• Potência Comprovada Vencedora de Concursos
• Fonte de Alimentação Dupla Regulada com Modulação por Largura de Pulso
• Dissipador de Calor de Alta Capacidade
• Filtro Passa-Baixo Ajustável de 24db
• Componentes de Montagem em Superfície de 1%
• Transformador Otimizado por Computador
• MOSFETs de Potência de Grande Geometria
• Proteção contra Sobrecarga e Térmica

LIGAÇÃO SUGERIDA

Este Amplificador está otimizado para funcionar com cargas de 4 ohms

Isto pode ser configurado de várias maneiras:
2 woofers de oito ohms @ 350Wrms cada
1 woofer de quatro ohms @ 700Wrms cada

CONTROLOS E CONECTORES

Terminal de Alimentação Positivo - Esta é a alimentação de energia do terminal positivo (+) da bateria do carro. Use um cabo de calibre 4 e terminais de boa qualidade ao encaminhar esta conexão. Aperte bem as conexões para evitar perda de energia devido a mau contacto. Encaminhe o cabo de alimentação longe dos cabos RCA e dos altifalantes

Terminal de Terra - Para um desempenho ideal, um cabo de calibre 4 e conectores de boa qualidade devem ligar este terminal ao terminal negativo (-) da bateria.

Terminal Remoto - O amplificador ligará quando 12 volts forem aplicados a este terminal. Este sinal de 12 volts é geralmente retirado da Antena de Alimentação ou do fio Remoto proveniente da unidade de fonte.

Terminais dos Altifalantes – São fornecidos dois pares de terminais (+) e (-) para facilitar a conexão de vários woofers. Não importa qual (+) ou (-) você usa, pois eles estão conectados internamente. Executar uma impedância de altifalante muito baixa fará com que o amplificador entre em condição de falha.

Filtro Passa-Baixo – Inclinação Linkwitz/Riley 24db. Este controlo define o ponto de redução de 6db do seu amplificador. Frequências mais altas além desta configuração não são ouvidas nos seus altifalantes.

Gain (Ganho) – Permite níveis de entrada entre 150mV e 2,5 volts para saída total.

Inputs (Entradas) – São fornecidas duas tomadas RCA. Os seus sinais são adicionados dentro do amplificador e a informação de graves é extraída. Como eles são somados, não importa qual é

LAYOUT DO PAINEL

ESPECIFICAÇÕES

Potência RMS a 13,8V
700W em 4 ohms com menos de 1% THD+N

Relação S/N: -92db A-Wtd
Resposta de Frequência: <10 a 225Hz
Filtro Passa-Baixo: Variável 24db, 70 a 200Hz
Corrente de Repouso: 1A
Dimensões (CxLxA): 10" x 9,25" x 2,25"

MMATS Professional Audio
867 West 13^th Court
Riviera Beach, Fl. 33404 http://www.mmatsproaudio.com
