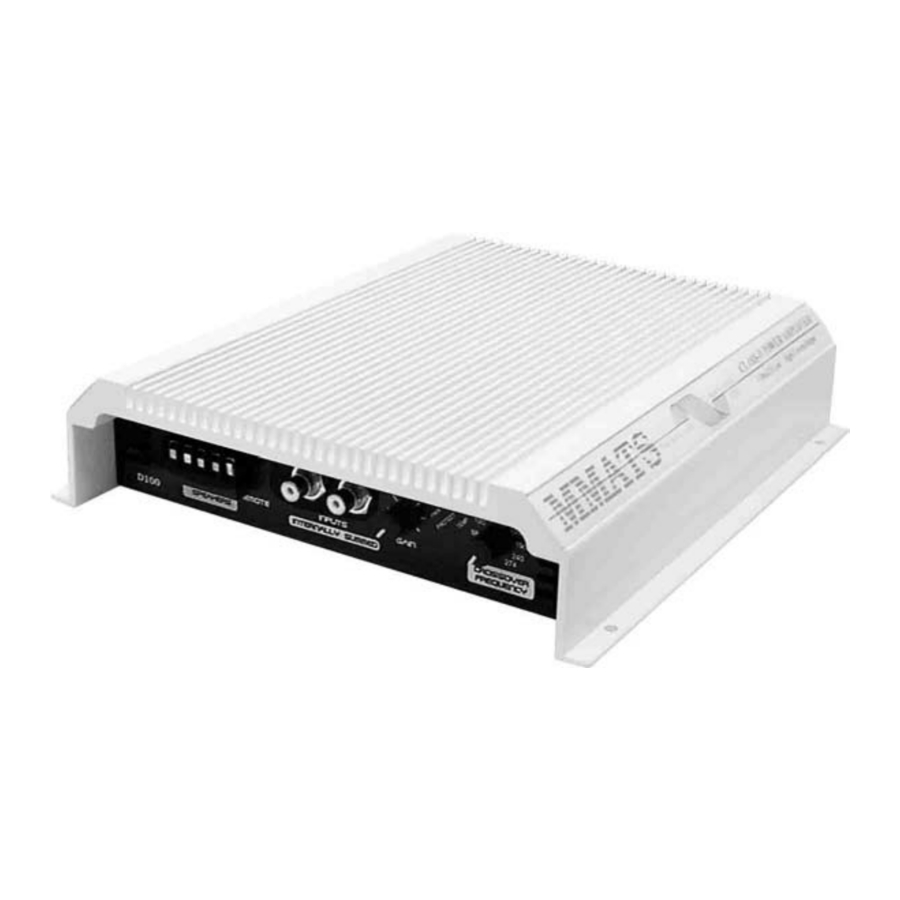

MMATS Professional Audio D700.4 - Priručnik za pojačalo

Sadržaj

1 ZNAČAJKE
2 PREDLOŽENO SPAJANJE
3 KONTROLE I PRIKLJUČCI
4 IZGLED PLOČE
5 SPECIFIKACIJE
6 Reference
7 Preuzmi priručnik
8 Na drugim jezicima

ZNAČAJKE

Ultra-učinkovita Class D audio izlazna faza
Dokazana snaga za osvajanje natjecanja
Dvostruko regulirano impulsno-širinsko modulirano napajanje
Hladnjak velikog kapaciteta
Podesivi 24db niskopropusni filtar
1% površinski montiranih komponenti
Računalno optimiziran transformator
Veliki geometrijski Power MOSFET tranzistori
Zaštita od preopterećenja i toplinska zaštita

PREDLOŽENO SPAJANJE

Ovo pojačalo je optimizirano za rad u opterećenjima od 4 ohma

Ovo se može konfigurirati na mnogo načina:
2 osam ohmska woofera @ 350Wrms svaki
1 četvero ohmski woofer @ 700Wrms svaki

KONTROLE I PRIKLJUČCI

Pozitivni priključak napajanja - Ovo je dovod napajanja s pozitivnog (+) priključka akumulatora automobila. Koristite kabel presjeka 4 i kvalitetne priključke prilikom usmjeravanja ove veze. Dobro zategnite spojeve kako biste spriječili gubitak snage zbog lošeg kontakta. Usmjerite kabel za napajanje dalje od RCA i zvučničkih kabela

Uzemljenje - Za optimalne performanse, kabel presjeka 4 i kvalitetni konektori trebaju pričvrstiti ovaj priključak na negativni (-) priključak akumulatora.

Daljinski priključak - Pojačalo će se uključiti kada se na ovaj priključak dovede 12 volti. Ovaj signal od 12 volti obično se uzima sa žice za napajanje antene ili daljinske žice koja dolazi iz izvora.

Zvučnički priključci – Dva para (+) i (-) priključaka su osigurana radi lakšeg spajanja više woofera. Nije važno koji (+) ili (-) koristite jer su interno povezani zajedno. Previše niska impedancija zvučnika uzrokovat će da pojačalo uđe u stanje greške.

Niskopropusni filtar – Linkwitz/Riley nagib od 24db. Ova kontrola postavlja točku pada od 6db vašeg pojačala. Više frekvencije iznad ove postavke se ne čuju iz vaših zvučnika.

Pojačanje (Gain) – Omogućuje ulazne razine između 150mV i 2,5 volta za puni izlaz.

Ulazi (Inputs) – Osigurana su dva RCA priključka. Njihovi signali se zbrajaju unutar pojačala i izdvajaju se informacije o basu. Budući da su zbrojeni zajedno, nije važno koji je

IZGLED PLOČE

SPECIFIKACIJE

RMS snaga pri 13.8V
700W u 4 ohma s manje od 1% THD+N

S/N omjer: -92db A-Wtd
Frekvencijski odziv: <10 do 225Hz
Niskopropusni filtar: Promjenjivi 24db, 70 do 200Hz
Struja mirovanja: 1A
Dimenzije (DxŠxV): 10" x 9.25" x 2.25"

MMATS Professional Audio
867 West 13^th Court
Riviera Beach, Fl. 33404 http://www.mmatsproaudio.com
