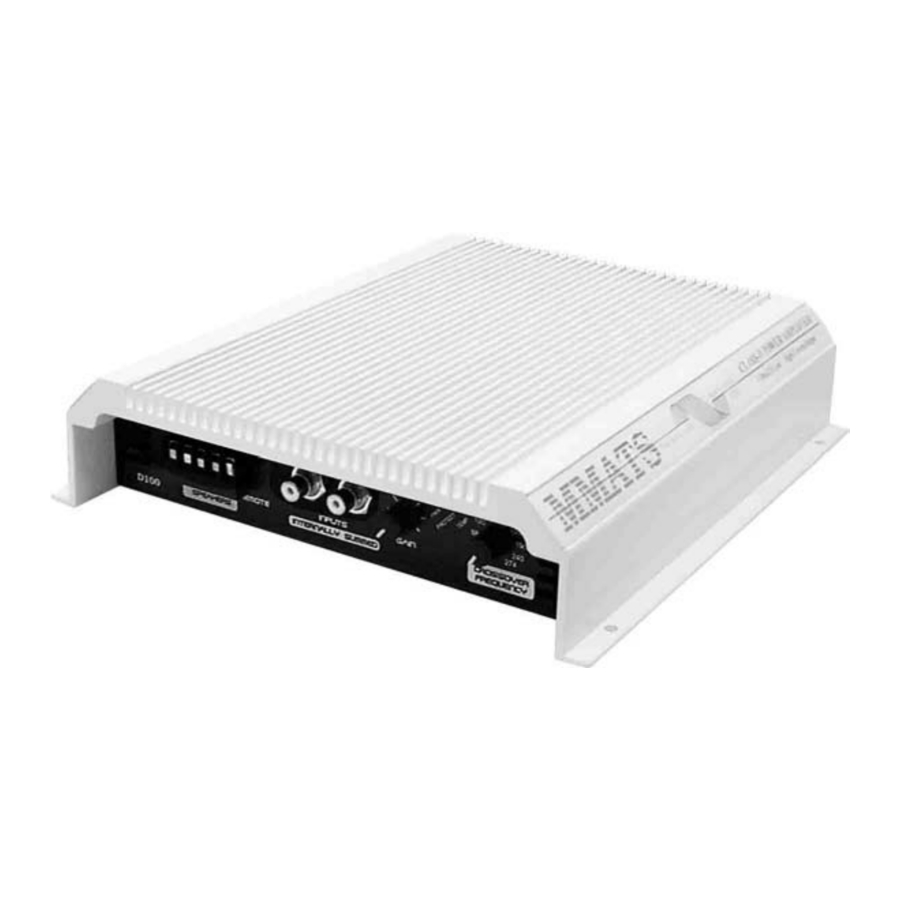

MMATS Professional Audio D700.4 - Priročnik za ojačevalnik

Vsebina

1 LASTNOSTI
2 PREDLOG ZA PRIKLJUČITEV
3 KONTROLE IN PRIKLJUČKI
4 POSTAVITEV PLOŠČE
5 SPECIFIKACIJE
6 Reference
7 Prenesi navodilo
8 V drugih jezikih

LASTNOSTI

Ultra-učinkovito Class D avdio izhodno vezje
Dokazana moč za zmago na tekmovanjih
Dvojno regulirano napajanje s pulzno širinsko modulacijo
Hladilno telo visoke kapacitete
Nastavljiv 24db nizkopasovni filter
1% površinsko montirane komponente
Računalniško optimiziran transformator
Veliki geometrijski Power MOSFET tranzistorji
Zaščita pred preobremenitvijo in toplotna zaščita

PREDLOG ZA PRIKLJUČITEV

Ta ojačevalnik je optimiziran za delovanje pri 4 ohmski obremenitvi

To je mogoče konfigurirati na več načinov:
2 osem ohmska nizkotonska zvočnika @ 350Wrms vsak
1 štiri ohmski nizkotonski zvočnik @ 700Wrms vsak

KONTROLE IN PRIKLJUČKI

Pozitivni napajalni priključek - To je napajalni kabel od pozitivnega (+) priključka avtomobilskega akumulatorja. Uporabite kabel preseka 4 in kvalitetne priključke pri napeljevanju te povezave. Dobro zategnite priključke, da preprečite izgubo moči zaradi slabega kontakta. Napajalni kabel napeljite stran od RCA in zvočniških kablov.

Ozemljitveni priključek - Za optimalno delovanje mora kabel preseka 4 in kvalitetni priključki povezati ta priključek z negativnim (-) priključkom akumulatorja.

Daljinski priključek - Ojačevalnik se bo vklopil, ko bo na ta priključek priključenih 12 voltov. Ta 12 voltni signal se običajno vzame iz napajalne antene ali daljinske žice, ki prihaja iz izvorne enote.

Zvočniški priključki – Dva para (+) in (-) priključkov sta na voljo za lažjo povezavo več nizkotonskih zvočnikov. Ni pomembno, kateri (+) ali (-) uporabite, saj sta notranje povezana. Premajhen upor zvočnika bo povzročil, da bo ojačevalnik prešel v napako.

Nizkopasovni filter – Linkwitz/Riley 24db naklon. Ta kontrola nastavi 6db nižjo točko vašega ojačevalnika. Višje frekvence nad to nastavitvijo se ne slišijo iz vaših zvočnikov.

Gain (Ojačenje) – Omogoča vhodne nivoje med 150mV in 2,5 volta za polno moč.

Inputs (Vhodi) – Na voljo sta dva RCA priključka. Njuni signali se seštevajo znotraj ojačevalnika in se izločijo nizkotonski podatki. Ker so sešteti skupaj, ni pomembno, kateri je

POSTAVITEV PLOŠČE

SPECIFIKACIJE

RMS moč pri 13,8V
700W v 4 ohme z manj kot 1% THD+N

S/N razmerje: -92db A-Wtd
Frekvenčni odziv: <10 do 225Hz
Nizkopasovni filter: Spremenljiv 24db, 70 do 200Hz
Tok v prostem teku: 1A
Dimenzije (DxŠxV): 10" x 9.25" x 2.25"

MMATS Professional Audio
867 West 13^th Court
Riviera Beach, Fl. 33404 http://www.mmatsproaudio.com
