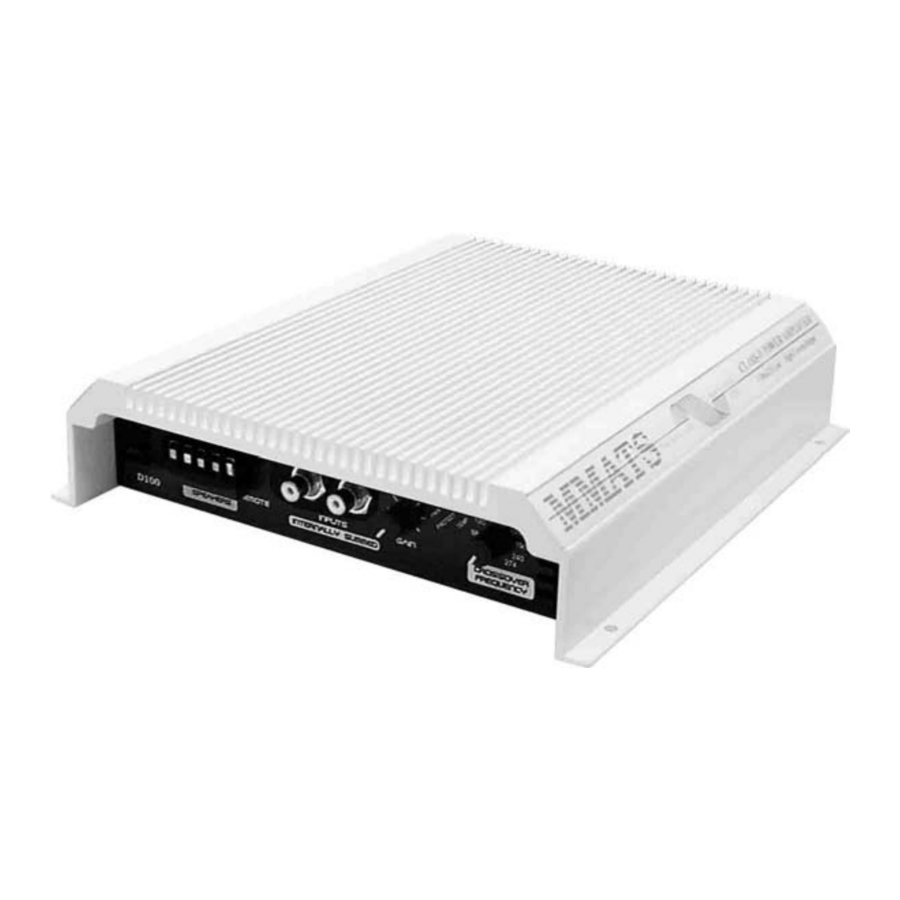

MMATS Professional Audio D700.4 - Stiprintuvo instrukcija

SAVYBĖS

• Itin efektyvus D klasės garso išvesties etapas
• Įrodyta konkurso laimėjimo galia
• Dvigubas reguliuojamas impulsų pločio moduliacijos maitinimo šaltinis
• Didelės talpos šilumos kriauklė
• Reguliuojamas 24db žemo dažnio filtras
• 1% paviršinio montavimo komponentai
• Kompiuteriu optimizuotas transformatorius
• Didelės geometrijos galios MOSFET'ai
• Apsauga nuo perkrovos ir terminė apsauga

SIŪLOMAS PRIJUNGIMAS

Šis stiprintuvas yra optimizuotas veikti su 4 omų apkrovomis

Tai galima konfigūruoti įvairiais būdais:
2 aštuonių omų žemų dažnių garsiakalbiai @ 350Wrms kiekvienas
1 keturių omų žemų dažnių garsiakalbis @ 700Wrms kiekvienas

VALDIKLIAI IR JUNGTYS

Teigiamas maitinimo gnybtas - Tai yra maitinimo tiekimas iš teigiamo (+) automobilio akumuliatoriaus gnybto. Naudokite 4 gabarito kabelį ir geros kokybės gnybtus, kai nutiesiate šį prijungimą. Gerai priveržkite jungtis, kad išvengtumėte galios praradimo dėl blogo kontakto. Nutieskite maitinimo kabelį atokiau nuo RCA ir garsiakalbių kabelių

Įžeminimo gnybtas - Norint pasiekti optimalų veikimą, 4 gabarito kabelis ir geros kokybės jungtys turėtų pritvirtinti šį gnybtą prie neigiamo (-) akumuliatoriaus gnybto.

Nuotolinis gnybtas - Stiprintuvas įsijungs, kai į šį gnybtą bus paduota 12 voltų įtampa. Šis 12 voltų signalas paprastai imamas iš maitinimo antenos arba nuotolinio valdymo laido, einančio iš šaltinio įrenginio.

Garsiakalbių gnybtai – Dvi (+) ir (-) gnybtų poros yra skirtos patogiam kelių žemų dažnių garsiakalbių prijungimui. Nesvarbu, kurį (+) ar (-) naudojate, nes jie yra sujungti kartu viduje. Per maža garsiakalbio varža privers stiprintuvą pereiti į gedimo būseną.

Žemo dažnio filtras – Linkwitz/Riley 24db nuolydis. Šis valdiklis nustato 6db žemyn tašką jūsų stiprintuvui. Aukštesni dažniai už šio nustatymo nėra girdimi iš jūsų garsiakalbių.

Stiprinimas – Leidžia įvesties lygius nuo 150mV iki 2,5 voltų, kad būtų pasiekta visa išvestis.

Įvestys – Pateikiami du RCA lizdai. Jų signalai yra sudedami kartu stiprintuvo viduje ir išgaunama žemų dažnių informacija. Kadangi jie yra sumuojami kartu, nesvarbu, kuris iš jų yra

PANELIO IŠDĖSTYMAS

SPECIFIKACIJOS

RMS galia prie 13,8 V
700W į 4 omus su mažiau nei 1% THD+N

S/N santykis: -92db A-Wtd
Dažnio atsakas: <10 iki 225Hz
Žemo dažnio filtras: Kintamas 24db, 70 iki 200Hz
Tuščiosios eigos srovė: 1A
Matmenys (PxPxA): 10" x 9.25" x 2.25"
