Lutron Caseta Wireless - Manual til vægmonteret lysdæmper

Velkommen

For at styre dine lys eksternt skal du udskifte en eksisterende afbryder med en Caséta Wireless vægmonteret lysdæmper.
Før du installerer lysdæmperen, bedes du se installationsvideoen på www.casetawireless.com.
Vi håber, du vil nyde bekvemmeligheden ved Caséta Wireless!

Medfølgende indhold

Værktøj du skal bruge

Installation af din lysdæmper

Installation til lys med én vægafbryder (enpolet)

1. Sluk for strømmen ved afbryderboksen!



   FARE FOR ELEKTRISK STØD
   Kan medføre alvorlig personskade eller døden. Sluk for strømmen ved afbryderboksen eller sikringen før installation.

   Nogle lys har én vægafbryder, mens andre har to eller flere vægafbrydere (såsom trappelys, der har en afbryder både øverst og nederst på trappen). Vi har inkluderet instruktioner til lys med én vægafbryder (kaldet en enpolet afbryder). Hvis dit lys har mere end én afbryder (kaldet en 3-vejs), bedes du besøge www.casetawireless.com for komplette installationsinstruktioner og vejledningsvideoer.

2. Fjern eksisterende afbryder fra væggen
   Fjern vægpladen fra afbryderen.


   Fjern afbryderen og træk den væk fra væggen.


   Frakobl alle tre ledninger* fra afbryderen.

   * Hvis din afbryder har mere end 3 tilsluttede ledninger, se videoen "Installing Caséta Wireless in a 3-way switch application" (Installation af Caséta Wireless i en 3-vejs afbryderapplikation) på www.casetawireless.com/support.

3. Fjern sidepaneler (om nødvendigt)

   Fjern ikke ydre sidepaneler på lysdæmpere i enden af samlingen.
   (Hver lysdæmper har indre sidepaneler fjernet.
   Lysdæmper i midten har alle sidepaneler fjernet.)

   Fjernelse af sidepaneler reducerer lysdæmperens maksimale effektklassificering. Se skemaet nedenfor for information om maksimal effekt.
   Diagram for maksimal* effekt nedsættelse (120 V~ 50/60 Hz)


   Sidepaneler fjernet	Ingen	1 side	2 sider
   LED & CFL	150 W	150 W	150 W
   eller *
   Glødepærer & Halogen	600 W	500 W	400 W

   * For information om maksimal effekt ved blanding af pæretyper se
   www.casetawireless.com/support.

4. Tilslut lysdæmperen

   1. Tilslut den blanke kobber (eller grønne) "jord" (jordforbindelse) ledning fra vægboksen til den grønne ledning på lysdæmperen ved hjælp af en ledningsforbinder.
   2. Tilslut en af de resterende ledninger fra vægboksen til en af de resterende ledninger på lysdæmperen ved hjælp af en anden ledningsforbinder.
   3. Tilslut den resterende ledning fra væggen til den resterende ledning på lysdæmperen ved hjælp af en tredje ledningsforbinder.
5. Monter lysdæmperen
   Brug de medfølgende skruer.


6. Fastgør vægpladen
   Fastgør vægpladen til lysdæmperen ved hjælp af de medfølgende skruer.

   (Hvis du installerede lysdæmperen ved siden af andre lysdæmpere eller afbrydere, skal du installere en vægplade med den korrekte størrelse/antal åbninger for at rumme alle enhederne.)
7. Tænd for strømmen ved afbryderboksen


Fungerer med energieffektive dæmpbare lyspærer:
LED—op til 150 W
CFL—op til 150 W
Halogen—op til 600 W
Glødepære—op til 600 W

BEMÆRK: Du kan blande og matche dæmpbare LED- og CFL-pærer samt halogen- og glødepærer med Caséta Wireless lysdæmpere.

Dæmpbare LED- og CFL-lyspærer varierer i deres dæmpeydelse. Hvis du bruger disse pærer, og de flimrer eller slukker, bedes du besøge www.casetawireless.com for information om justering af lysdæmperen for optimal pæreydelse.
For en komplet liste over godkendte dæmpbare LED'er og CFL'er, bedes du besøge www.casetawireless.com.

Godkendte lyspærer inkluderer:
Cree
BA19-08027OMF-12DE26-1U100
CR6
Ecosmart
ECS 30 WW FL 75WE 120
ECS 38 WW FL 90WE 120
Feit
A19/DM/LED
PAR38/LEDG5
Philips
9290002295
Sylvania
LED12A19/DIM/O/827
LED21PAR38/DIM/P/930/FL30

Brug af din lysdæmper med en fjernbetjening

(sælges separat)

Udskiftning af lyspærer ved hjælp af FASS
Træk FASS-kontakten ud på den vægmonterede lysdæmper for at afbryde strømmen til lysfatningen.

("Brighter" (Lysere) knap med hævet ikon er nem at finde i mørke
Pico® fjernbetjening (sælges separat))

1. Kun til indendørs brug.
2. Anvend mellem 0 ˚C (32 ˚F) og 40 ˚C (104 ˚F).

Enhedens specifikationer

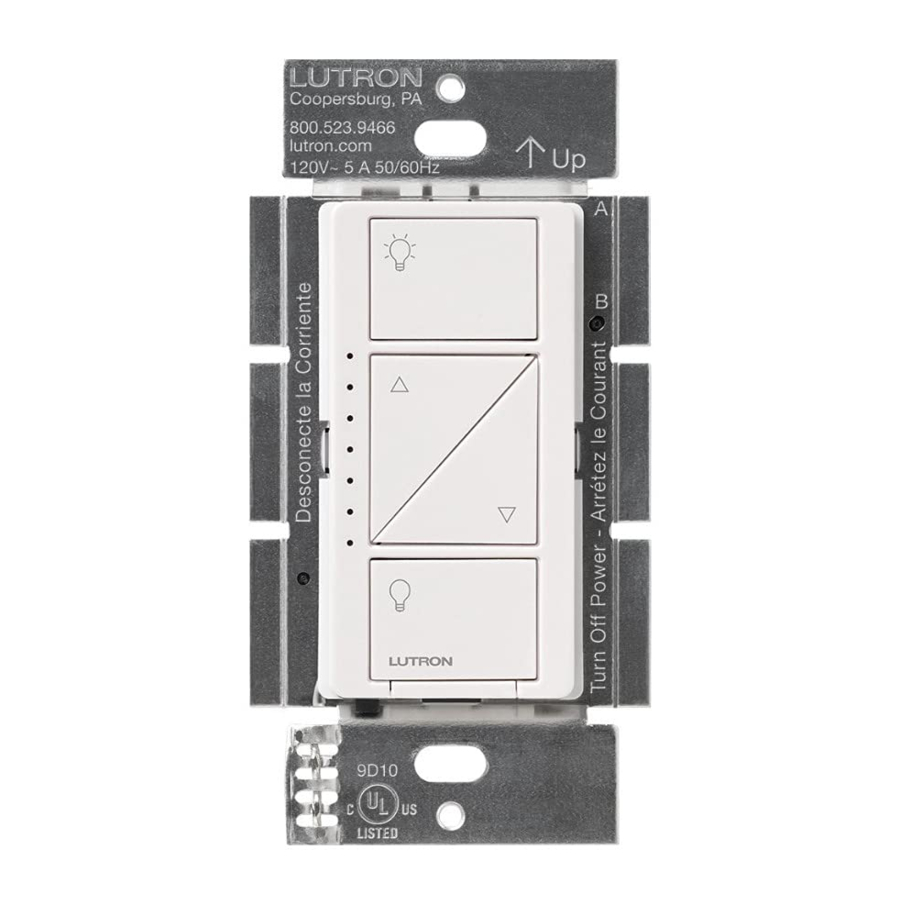

Vægmonteret lysdæmper
PD-6WCL-WH
120 V~ 50/60 Hz

Parring af lysdæmperen og Pico fjernbetjeningen

1. Tryk og hold knappen "off" (sluk) nede på lysdæmperen

   (Hold i 6 sekunder, indtil LED'erne begynder at blinke)

2. Tryk og hold knappen "off" (sluk) nede på fjernbetjeningen

   (Hold i 6 sekunder, indtil lyset blinker 3 gange.
   Gentag trinene for at parre andre Pico fjernbetjeninger.)

For avancerede funktioner, tips til brug af Caséta Wireless lysdæmpere med CFL'er og LED'er, den komplette Caséta Wireless produktlinje og mere, besøg venligst www.casetawireless.com.

Ændring af det foretrukne lysniveau på Pico fjernbetjeningen

(sælges separat)

Du kan bruge den runde "favorite" (favorit) knap på Pico fjernbetjeningen til at genkalde et foretrukket lysniveau. Vi har indstillet det til 50%, men du kan ændre det til ethvert niveau, du ønsker.

3. Indstil ønsket lysniveau på lysdæmperen


4. Tryk og hold knappen "favorite" (favorit) nede på fjernbetjeningen
   (Hold i 6 sekunder, indtil LED'erne blinker to gange. Nyt foretrukket niveau er nu gemt.)

Fejlfinding

Gå til www.casetawirless.com/support for yderligere forslag til fejlfinding.

Må kun anvendes med permanent installerede armaturer med dæmpbare LED-, dæmpbare CFL-, halogen- eller glødepærer. For at undgå overophedning og mulig skade på andet udstyr, må det ikke anvendes til at styre stikkontakter, motordrevne apparater eller transformerforsynede apparater.

Koder
Installer i overensstemmelse med alle nationale og lokale elektriske forskrifter.

Jording
Når der ikke findes "jordingsmidler" i vægdåsen, tillader 2011 National Electrical Code (NEC_®) at en styring installeres som erstatning, hvis 1) en ikke-metallisk, ikke-brandbar dækplade anvendes med ikke-metalliske monteringsskruer, eller 2) kredsløbet er beskyttet af en fejlstrømsafbryder (GFCI). Ved installation af en styring ifølge disse metoder skal den grønne ledning afdækkes eller fjernes, før styringen skrues ind i vægdåsen.

FCC/IC Information
Denne enhed overholder del 15 af FCC-reglerne og Industry Canadas licensfritagne RSS-standard(er). Driften er underlagt følgende to betingelser:

1. Denne enhed må ikke forårsage interferens, og
2. denne enhed skal acceptere enhver interferens, herunder interferens, der kan forårsage uønsket drift. Ændringer, der ikke udtrykkeligt er godkendt af Lutron Electronics Co., Inc., kan ugyldiggøre brugerens ret til at betjene dette udstyr.

Bemærk: Dette udstyr er blevet testet og fundet i overensstemmelse med grænserne for en Klasse B digital enhed, i henhold til del 15 af FCC-reglerne. Disse grænser er designet til at give rimelig beskyttelse mod skadelig interferens i en boliginstallation. Dette udstyr genererer, bruger og kan udstråle radiofrekvensenergi, og hvis det ikke installeres og bruges i overensstemmelse med instruktionerne, kan det forårsage skadelig interferens med radiokommunikation. Der er dog ingen garanti for, at interferens ikke vil forekomme i en bestemt installation. Hvis dette udstyr forårsager skadelig interferens med radio- eller tv-modtagelse, hvilket kan bestemmes ved at tænde og slukke for udstyret, opfordres brugeren til at forsøge at korrigere interferensen ved en eller flere af følgende foranstaltninger:

• Omorienter eller flyt modtageantennen.
• Øg afstanden mellem udstyret og modtageren.
• Tilslut udstyret til en stikkontakt på et andet kredsløb end det, modtageren er tilsluttet.
• Kontakt forhandleren eller en erfaren radio/tv-tekniker for hjælp.

Garanti
For garantiinformation, besøg venligst
www.casetawireless.com/warranty.

Lutron, og Pico er registrerede varemærker, og FASS og Caséta er varemærker tilhørende Lutron Electronics Co., Inc. NEC er et registreret varemærke tilhørende National Fire Protection Association, Quincy, Massachusetts
© 2013 Lutron Electronics Co., Inc

Fordoble din garanti
Elsker du Caséta Wireless lysdæmpere? Har du ideer til, hvordan de kan gøres bedre? Fortæl os, hvad du synes, og vi forlænger din garanti med 1 år. www.casetawireless.com/register.
