Lutron Caseta Wireless - Návod na použitie stmievača do steny

Obsah

1 Vitajte
2 Obsah balenia
3 Potrebné nástroje
4 Inštalácia stmievača
5 Používanie stmievača s diaľkovým ovládaním
6 Spárovanie stmievača a diaľkového ovládania Pico
7 Zmena obľúbenej úrovne osvetlenia na diaľkovom ovládaní Pico
8 Riešenie problémov
9 Referencie
10 Stiahnuť návod
11 V iných jazykoch

Vitajte

Ak chcete ovládať svetlá na diaľku, musíte vymeniť existujúci vypínač za nástenný stmievač Caséta Wireless.
Pred inštaláciou stmievača si pozrite inštalačné video na stránke www.casetawireless.com.
Dúfame, že si užijete pohodlie Caséta Wireless!

Obsah balenia

Potrebné nástroje

Inštalácia stmievača

Inštalácia pre svetlá s jedným nástenným vypínačom (jednopólové)

Vypnite napájanie na ističi!

NEBEZPEČENSTVO ÚRAZU ELEKTRICKÝM PRÚDOM
Môže spôsobiť vážne zranenie alebo smrť. Pred inštaláciou vypnite napájanie na ističi alebo poistke.

Niektoré svetlá majú jeden nástenný vypínač, zatiaľ čo iné majú dva alebo viac nástenných vypínačov (napríklad schodiskové svetlá, ktoré majú vypínač na hornom aj dolnom konci schodiska). Zahrnuli sme pokyny pre svetlá s jedným nástenným vypínačom (nazývaným jednopólový). Ak má vaše svetlo viac ako jeden vypínač (nazývaný 3-cestný), navštívte stránku www.casetawireless.com, kde nájdete kompletné pokyny na inštaláciu a videonávody.
Odstráňte existujúci vypínač zo steny
Odstráňte kryciu dosku zo spínača.

Odstráňte vypínač a vytiahnite ho zo steny.

Odpojte všetky tri vodiče* od vypínača.

* Ak má váš vypínač viac ako 3 pripojené vodiče, pozrite si video "Inštalácia Caséta Wireless v 3-cestnej aplikácii vypínača" na stránke www.casetawireless.com/support.
Odstráňte bočné časti (ak je to potrebné)

Neodstraňujte vonkajšie bočné časti na stmievačoch na konci zostavy.
(Každý stmievač má odstránené vnútorné bočné časti.
Stmievač v strede má odstránené všetky bočné časti.)

Odstránenie bočných častí znižuje maximálny výkon stmievača. Informácie o maximálnom výkone nájdete v tabuľke nižšie.
Tabuľka zníženia maximálneho* výkonu (120 V~ 50/60 Hz)

Odstránené bočné časti Žiadne 1 strana 2 strany

LED & CFL 150 W 150 W 150 W

alebo *

Žiarovky a halogénové žiarovky 600 W 500 W 400 W

* Informácie o maximálnom výkone pri kombinovaní typov žiaroviek nájdete na
www.casetawireless.com/support.

Pripojte stmievač
1. Pripojte holý medený (alebo zelený) "uzemňovací" vodič z inštalačnej krabice k zelenému vodiču na stmievači pomocou konektora vodičov.
2. Pripojte ktorýkoľvek zo zvyšných vodičov z inštalačnej krabice k jednému zo zvyšných vodičov na stmievači pomocou druhého konektora vodičov.
3. Pripojte zostávajúci vodič zo steny k zostávajúcemu vodiču na stmievači pomocou tretieho konektora vodičov.
Namontujte stmievač
Použite dodané skrutky.
Pripevnite kryciu dosku
Pripevnite kryciu dosku k stmievaču pomocou dodaných skrutiek.

(Ak ste nainštalovali stmievač vedľa iných stmievačov alebo vypínačov, budete musieť nainštalovať kryciu dosku so správnou veľkosťou/počtom otvorov, aby sa do nej zmestili všetky zariadenia.)
Zapnite napájanie na ističi

Funguje s energeticky úspornými stmievateľnými žiarovkami:
LED—do 150 W
CFL—do 150 W
Halogénové—do 600 W
Žiarovky—do 600 W

POZNÁMKA: Môžete kombinovať stmievateľné LED a CFL žiarovky, ako aj halogénové a žiarovky so stmievačmi Caséta Wireless.

Stmievateľné LED a CFL žiarovky sa líšia vo svojom výkone stmievania. Ak používate tieto žiarovky a blikajú alebo sa vypínajú, navštívte stránku www.casetawireless.com, kde nájdete informácie o nastavení stmievača pre najlepší výkon žiarovky.
Kompletný zoznam schválených stmievateľných LED a CFL žiaroviek nájdete na stránke www.casetawireless.com.

Schválené žiarovky zahŕňajú:
Cree
BA19-08027OMF-12DE26-1U100
CR6
Ecosmart
ECS 30 WW FL 75WE 120
ECS 38 WW FL 90WE 120
Feit
A19/DM/LED
PAR38/LEDG5
Philips
9290002295
Sylvania
LED12A19/DIM/O/827
LED21PAR38/DIM/P/930/FL30

Používanie stmievača s diaľkovým ovládaním

(predáva sa samostatne)

Výmena žiaroviek pomocou FASS
Vytiahnite vypínač FASS na stmievači v stene, aby ste odpojili napájanie v objímke žiarovky.

("Brighter" (jasnejšie) tlačidlo s vyvýšenou ikonou sa dá ľahko nájsť v tme
Pico® diaľkové ovládanie (predáva sa samostatne))

Len na vnútorné použitie.
Prevádzkujte medzi 0 ˚C (32 ˚F) a 40 ˚C (104 ˚F).

Hodnotenie zariadenia

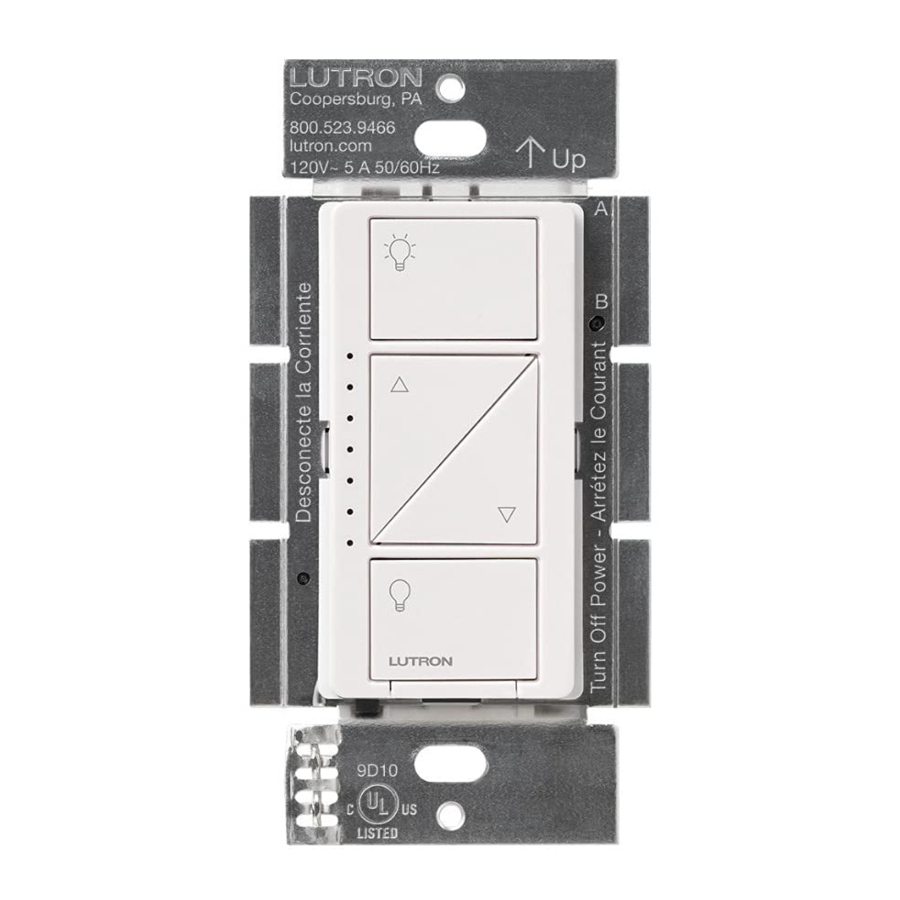

Stmievač do steny
PD-6WCL-WH
120 V~ 50/60 Hz

Spárovanie stmievača a diaľkového ovládania Pico

Stlačte a podržte tlačidlo "off" (vypnúť) na stmievači

(Podržte 6 sekúnd, kým LED diódy nezačnú blikať)
Stlačte a podržte tlačidlo "off" (vypnúť) na diaľkovom ovládaní

(Podržte 6 sekúnd, kým svetlá 3-krát nebliknú.
Opakujte kroky na spárovanie ďalších diaľkových ovládačov Pico.)

Pre pokročilé funkcie, tipy na používanie stmievačov Caséta Wireless s CFL a LED žiarovkami, kompletný rad produktov Caséta Wireless a ďalšie informácie navštívte stránku www.casetawireless.com.

Zmena obľúbenej úrovne osvetlenia na diaľkovom ovládaní Pico

(predáva sa samostatne)

Pomocou okrúhleho tlačidla "favorite" (obľúbené) na diaľkovom ovládaní Pico môžete vyvolať obľúbenú úroveň osvetlenia. Nastavili sme ju na 50 %, ale môžete ju zmeniť na ľubovoľnú úroveň.

Nastavte požadovanú úroveň osvetlenia na stmievači
Stlačte a podržte tlačidlo "favorite" (obľúbené) na diaľkovom ovládaní
(Podržte 6 sekúnd, kým LED diódy dvakrát nebliknú. Nová obľúbená úroveň je teraz uložená.)

Riešenie problémov

Príznaky	Pravdepodobná príčina a činnosť
Svetlo sa nezapne alebo LED diódy stmievača v stene nesvietia.	Žiarovka (žiarovky) je vypálená. Istič je vypnutý (OFF) alebo vypadol. Svetlo nie je správne nainštalované. Chyba v zapojení. Prepínač FASS na stmievači je v polohe Vypnuté (Off).
Svetlo nereaguje na diaľkové ovládanie Pico.	Stmievač sa nepodarilo spárovať s diaľkovým ovládaním Pico; pozrite si Spárovanie stmievača a diaľkového ovládania Pico. Stmievač je už na úrovni svetla, ktorú vysiela diaľkové ovládanie Pico. Diaľkové ovládanie Pico je mimo prevádzkového rozsahu 30 stôp (9 m). Batérie diaľkového ovládania Pico sú takmer vybité. Batérie diaľkového ovládania Pico sú nesprávne nainštalované.
Žiarovky sa vypnú počas stmievania. Žiarovky sa zapnú pri vysokej úrovni svetla, ale nezapnú sa pri nízkej úrovni svetla. Žiarovky blikajú alebo preblikávajú, keď sú stlmené na nízku úroveň svetla.	Overte, či sú žiarovky označené ako stmievateľné, a navštívte www.casetawireless.com/support pre informácie o úprave stmievača pre najlepší výkon žiarovky.

Prejdite na www.casetawirless.com/support pre ďalšie návrhy na riešenie problémov.

Používajte iba s trvalo nainštalovanými svietidlami so stmievateľnými LED, stmievateľnými CFL, halogénovými alebo žiarovkami. Aby ste predišli prehriatiu a možnému poškodeniu iného zariadenia, nepoužívajte na ovládanie zásuviek, motoricky poháňaných spotrebičov alebo spotrebičov napájaných transformátorom.

Kódy
Inštalujte v súlade so všetkými národnými a miestnymi elektrickými predpismi.

Uzemnenie
Ak v inštalačnej krabici neexistuje žiadny "prostriedok na uzemnenie", Národný elektrotechnický kódex (NEC_®) z roku 2011 umožňuje inštaláciu ovládacieho prvku ako náhrady, ak 1) sa používa nekovová, nehorľavá čelná doska s nekovovými upevňovacími skrutkami alebo 2) je obvod chránený prerušovačom obvodu zemného spojenia (GFCI). Pri inštalácii ovládacieho prvku podľa týchto metód zakryte alebo odstráňte zelený vodič pred priskrutkovaním ovládacieho prvku do inštalačnej krabice.

Informácie FCC/IC
Toto zariadenie je v súlade s časťou 15 pravidiel FCC a štandardom(ami) RSS oslobodeným od licencie Industry Canada. Prevádzka podlieha nasledujúcim dvom podmienkam:

Toto zariadenie nesmie spôsobovať rušenie a
toto zariadenie musí akceptovať akékoľvek rušenie vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku. Úpravy, ktoré nie sú výslovne schválené spoločnosťou Lutron Electronics Co., Inc., môžu zrušiť oprávnenie používateľa prevádzkovať toto zariadenie.

Poznámka: Toto zariadenie bolo testované a bolo zistené, že vyhovuje limitom pre digitálne zariadenie triedy B v súlade s časťou 15 pravidiel FCC. Tieto limity sú navrhnuté tak, aby poskytovali primeranú ochranu pred škodlivým rušením pri inštalácii v obytných priestoroch. Toto zariadenie generuje, používa a môže vyžarovať rádiofrekvenčnú energiu a ak nie je nainštalované a používané v súlade s pokynmi, môže spôsobovať škodlivé rušenie rádiovej komunikácie. Neexistuje však žiadna záruka, že pri konkrétnej inštalácii nedôjde k rušeniu. Ak toto zariadenie spôsobuje škodlivé rušenie rádiového alebo televízneho príjmu, čo sa dá zistiť vypnutím a zapnutím zariadenia, používateľovi sa odporúča, aby sa pokúsil napraviť rušenie jedným alebo viacerými z nasledujúcich opatrení:

Preorientujte alebo premiestnite prijímaciu anténu.
Zväčšite vzdialenosť medzi zariadením a prijímačom.
Zapojte zariadenie do zásuvky v inom obvode, ako je ten, do ktorého je zapojený prijímač.
Požiadajte o pomoc predajcu alebo skúseného rádiového/televízneho technika.

Záruka
Informácie o záruke nájdete na stránke
www.casetawireless.com/warranty.

Lutron, a Pico sú registrované ochranné známky a FASS a Caséta sú ochranné známky spoločnosti Lutron Electronics Co., Inc. NEC je registrovaná ochranná známka spoločnosti National Fire Protection Association, Quincy, Massachusetts
© 2013 Lutron Electronics Co., Inc

Zdvojnásobte si záruku
Máte radi stmievače Caséta Wireless? Máte nápady, ako ich vylepšiť? Povedzte nám, čo si myslíte, a my vám predĺžime záruku o 1 rok. www.casetawireless.com/register.
