Lutron Caseta Wireless - Devorga o'rnatiladigan dimmer uchun qo'llanma

Xush kelibsiz

Chiroqlaringizni masofadan boshqarish uchun mavjud kalitni Caséta Wireless devorga o'rnatiladigan dimmer bilan almashtirishingiz kerak bo'ladi.
Dimmerni o'rnatishdan oldin, iltimos, www.casetawireless.com saytidagi o'rnatish videosini tomosha qiling.
Umid qilamizki, Caséta Wireless qulayligidan bahramand bo'lasiz!

Yetkazib berilgan tarkib

Sizga kerak bo'ladigan asboblar

Dimmerni o'rnatish

Bitta devor kaliti bo'lgan chiroqlar uchun o'rnatish (bitta qutbli)

1. Elektr ta'minotini o'chirib qo'ying!



   SHOK XAVFI
   Jiddiy jarohat yoki o'limga olib kelishi mumkin. O'rnatishdan oldin elektr ta'minotini o'chirib qo'ying.

   Ba'zi chiroqlarda bitta devor kaliti bor, boshqalarida esa ikkita yoki undan ortiq devor kaliti bor (masalan, zinapoya chiroqlari, ularning yuqori va pastki qismida kaliti bor). Biz bitta devor kaliti bo'lgan chiroqlar uchun ko'rsatmalarni kiritdik (bitta qutbli deb ataladi). Agar chiroqingizda bittadan ortiq kalit bo'lsa (3 tomonlama deb ataladi), iltimos, to'liq o'rnatish ko'rsatmalari va qanday qilib video darsliklari uchun www.casetawireless.com saytiga tashrif buyuring.

2. Mavjud kalitni devordan olib tashlang
   Kalitdan devor panelini olib tashlang.


   Kalitni olib tashlang va uni devordan tortib oling.


   Kalitdan barcha uchta simni* uzing.

   * Agar kalitingizga 3 tadan ortiq sim ulangan bo'lsa, www.casetawireless.com/support saytidagi "Caséta Wireless-ni 3 tomonlama kalit ilovasida o'rnatish" videosiga qarang.

3. Yon qismlarni olib tashlang (agar kerak bo'lsa)

   Guruh oxiridagi dimmerlarda tashqi yon qismlarni olib tashlamang.
   (Har bir dimmerning ichki yon qismlari olib tashlangan.
   O'rtadagi dimmerning barcha yon qismlari olib tashlangan.)

   Yon qismlarni olib tashlash dimmerning maksimal quvvat ko'rsatkichini pasaytiradi. Maksimal quvvat haqida ma'lumot olish uchun quyidagi jadvalga qarang.
   Maksimal* quvvatni pasaytirish jadvali (120 V~ 50/60 Hz)


   Yon qismlar olib tashlangan	Yo'q	1 tomon	2 tomon
   LED & CFL	150 W	150 W	150 W
   yoki *
   Cho'g'lanma & Halogen	600 W	500 W	400 W

   * Turli xil lampochka turlarini aralashtirganda maksimal quvvat haqida ma'lumot olish uchun
   www.casetawireless.com/support saytiga qarang.

4. Dimmerni ulang

   1. Devor qutisidan yalang'och mis (yoki yashil) "yer" simini sim ulagichi yordamida dimmerdagi yashil simga ulang.
   2. Devor qutisidan qolgan simlardan birini sim ulagichi yordamida dimmerdagi qolgan simlardan biriga ulang.
   3. Devordan qolgan simni uchinchi sim ulagichi yordamida dimmerdagi qolgan simga ulang.
5. Dimmerni o'rnating
   Ta'minlangan vintlardan foydalaning.


6. Devor panelini ulang
   Ta'minlangan vintlardan foydalanib, devor panelini dimmerga ulang.

   (Agar siz dimmerni boshqa dimmerlar yoki kalitlarning yoniga o'rnatgan bo'lsangiz, barcha qurilmalarni sig'dirish uchun to'g'ri o'lcham/sonli teshiklari bo'lgan devor panelini o'rnatishingiz kerak bo'ladi.)
7. Elektr ta'minotini o'chirib qo'ying


Energiyani tejaydigan dimlanadigan lampochkalar bilan ishlaydi:
LED—150 W gacha
CFL—150 W gacha
Halogen—600 W gacha
Cho'g'lanma—600 W gacha

ESLATMA: Siz Caséta Wireless dimmerlari bilan dimlanadigan LED va CFL, shuningdek, halogen va cho'g'lanma lampochkalarni aralashtirishingiz va moslashtirishingiz mumkin.

Dimlanadigan LED va CFL lampochkalari dimlash ko'rsatkichlari bilan farqlanadi. Agar siz ushbu lampochkalardan foydalanayotgan bo'lsangiz va ular miltillasa yoki o'chib qolsa, iltimos, lampochkaning eng yaxshi ishlashi uchun dimmerni sozlash haqida ma'lumot olish uchun www.casetawireless.com saytiga tashrif buyuring.
Tasdiqlangan dimlanadigan LED va CFLlarning to'liq ro'yxati uchun www.casetawireless.com saytiga tashrif buyuring.

Tasdiqlangan lampochkalarga quyidagilar kiradi:
Cree
BA19-08027OMF-12DE26-1U100
CR6
Ecosmart
ECS 30 WW FL 75WE 120
ECS 38 WW FL 90WE 120
Feit
A19/DM/LED
PAR38/LEDG5
Philips
9290002295
Sylvania
LED12A19/DIM/O/827
LED21PAR38/DIM/P/930/FL30

Dimmerni masofadan boshqarish pulti bilan ishlatish

(alohida sotiladi)

FASS yordamida lampochkalarni almashtirish
Yoritish moslamasidagi quvvatni o'chirish uchun devordagi dimmerdagi FASS kalitini tortib oling.

("Brighter" (yorqinroq) tugmasi ko'tarilgan belgi bilan qorong'ida topish oson
Pico® masofadan boshqarish pulti (alohida sotiladi))

1. Faqat yopiq joylarda foydalanish uchun.
2. 32 ˚F (0 ˚C) va 104 ˚F (40 ˚C) orasida ishlating.

Qurilma reytinglari

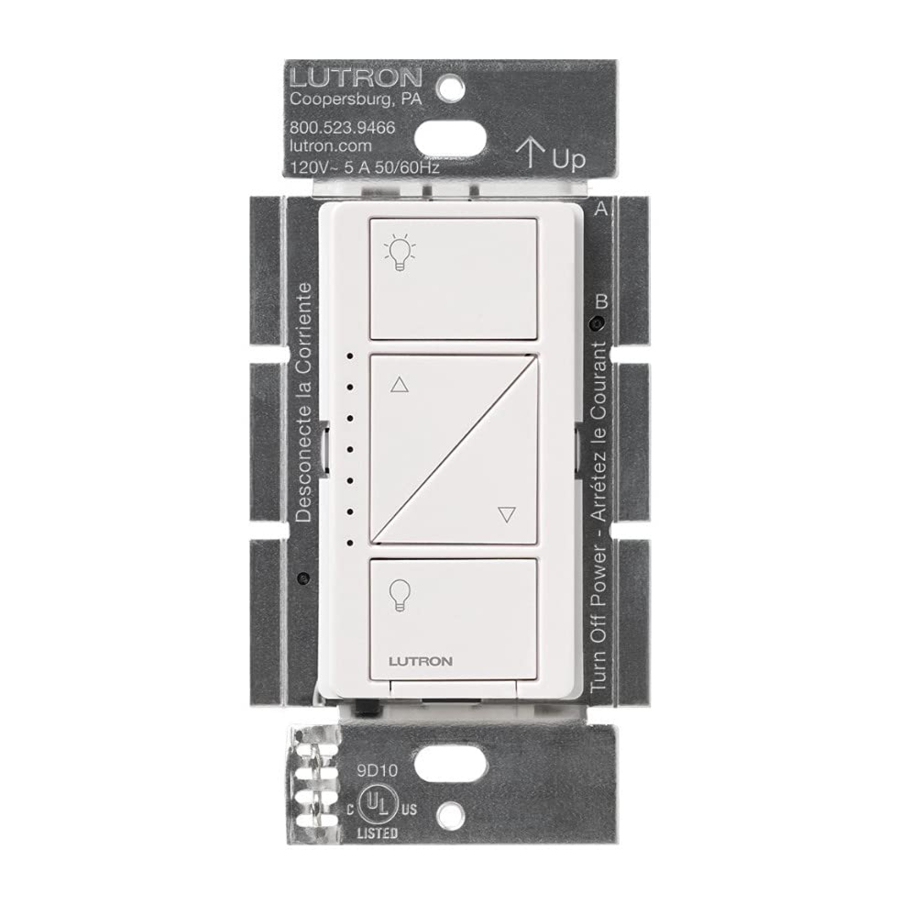

Devorga o'rnatiladigan dimmer
PD-6WCL-WH
120 V~ 50/60 Hz

Dimmer va Pico masofadan boshqarish pultini ulash

1. Dimmerdagi "off" (o'chirish) tugmasini bosib ushlab turing

   (LEDlar miltillashni boshlaguncha 6 soniya ushlab turing)

2. Masofadan boshqarish pultidagi "off" (o'chirish) tugmasini bosib ushlab turing

   (Chiroqlar 3 marta miltillaguncha 6 soniya ushlab turing.
   Boshqa Pico masofadan boshqarish pultlarini ulash uchun amallarni takrorlang.)

Ilg'or funksiyalar, CFL va LEDlar bilan Caséta Wireless dimmerlaridan foydalanish bo'yicha maslahatlar, to'liq Caséta Wireless mahsulotlar qatori va boshqalar uchun www.casetawireless.com saytiga tashrif buyuring.

Pico masofadan boshqarish pultida sevimli yorug'lik darajasini o'zgartirish

(alohida sotiladi)

Sevimli yorug'lik darajasini eslab qolish uchun Pico masofadan boshqarish pultidagi dumaloq "favorite" (sevimli) tugmasidan foydalanishingiz mumkin. Biz uni 50% ga o'rnatdik, lekin siz uni xohlagan darajaga o'zgartirishingiz mumkin.

3. Dimmerda kerakli yorug'lik darajasini o'rnating


4. Masofadan boshqarish pultidagi "favorite" (sevimli) tugmasini bosib ushlab turing
   (LEDlar ikki marta miltillaguncha 6 soniya ushlab turing. Yangi sevimli daraja saqlandi.)

Nosozliklarni bartaraf etish

Qo'shimcha nosozliklarni bartaraf etish bo'yicha takliflar uchun www.casetawirless.com/support saytiga o'ting.

Faqat doimiy o'rnatilgan, xiralashuvchi LED, xiralashuvchi CFL, halogen yoki cho'g'lanma lampalar bilan foydalaning. Haddan tashqari qizib ketish va boshqa uskunaga zarar yetkazmaslik uchun, rozetkalarni, motorli asboblarni yoki transformator bilan ta'minlangan asboblarni boshqarish uchun foydalanmang.

Kodlar
Barcha milliy va mahalliy elektr kodlariga muvofiq o'rnating.

Yerga ulash
Devor qutisida "yerga ulash vositasi" mavjud bo'lmaganda, 2011 yilgi Milliy elektr kodi (NEC_®) agar 1) metall bo'lmagan, yonmaydigan old panel metall bo'lmagan biriktirma vintlari bilan ishlatilsa yoki 2) zanjir yerga ulanish xatosi o'chirgichi (GFCI) bilan himoyalangan bo'lsa, boshqaruvni almashtirish sifatida o'rnatishga ruxsat beradi. Boshqaruvni ushbu usullarga muvofiq o'rnatayotganda, boshqaruvni devor qutisiga burashdan oldin yashil simni yoping yoki olib tashlang.

FCC/IC ma'lumotlari
Ushbu qurilma FCC qoidalarining 15-qismiga va Industry Canada litsenziyasidan ozod qilingan RSS standart(lar)iga mos keladi. Ishlash quyidagi ikki shartga bog'liq:

1. Ushbu qurilma shovqin keltirmasligi kerak va
2. ushbu qurilma istalmagan ishlashga olib kelishi mumkin bo'lgan shovqinni ham qabul qilishi kerak. Lutron Electronics Co., Inc. tomonidan aniq tasdiqlanmagan o'zgartirishlar foydalanuvchining ushbu uskunani ishlatish huquqini bekor qilishi mumkin.

Eslatma: Ushbu uskunalar sinovdan o'tkazildi va FCC qoidalarining 15-qismiga muvofiq B sinfidagi raqamli qurilma uchun belgilangan chegaralarga mos kelishi aniqlandi. Ushbu chegaralar turar joylarda zararli shovqinlardan oqilona himoya qilish uchun mo'ljallangan. Ushbu uskunalar radiochastotalik energiyasini ishlab chiqaradi, ishlatadi va tarqatishi mumkin va agar ko'rsatmalarga muvofiq o'rnatilmasa va ishlatilmasa, radioaloqa uchun zararli shovqinlarni keltirib chiqarishi mumkin. Biroq, ma'lum bir o'rnatishda shovqin bo'lmasligiga kafolat yo'q. Agar ushbu uskunalar radio yoki televideniye qabul qilishiga zararli shovqin keltirib chiqarsa, buni uskunani o'chirish va yoqish orqali aniqlash mumkin bo'lsa, foydalanuvchiga quyidagi choralardan biri yoki bir nechtasi bilan shovqinni tuzatishga urinish tavsiya etiladi:

• Qabul qiluvchi antennaning yo'nalishini o'zgartiring yoki joyini o'zgartiring.
• Uskunalar va qabul qilgich o'rtasidagi masofani oshiring.
• Uskunani qabul qilgich ulanganidan farqli zanjirdagi rozetkaga ulang.
• Yordam uchun dilerga yoki tajribali radio/TV texnikiga murojaat qiling.

Kafolat
Kafolat ma'lumotlari uchun quyidagi saytga tashrif buyuring:
www.casetawireless.com/warranty.

Lutron, va Pico ro'yxatdan o'tgan savdo belgilari, FASS va Caséta Lutron Electronics Co., Inc.ning savdo belgilaridir. NEC - Milliy yong'indan himoya qilish assotsiatsiyasining ro'yxatdan o'tgan savdo belgisi, Quincy, Massachusetts
© 2013 Lutron Electronics Co., Inc

Kafolatingizni ikki barobar oshiring
Caséta Wireless dimmerlarini yaxshi ko'rasizmi? Ularni yaxshiroq qilish uchun g'oyalaringiz bormi? Fikringizni bizga ayting va biz kafolatingizni 1 yilga uzaytiramiz. www.casetawireless.com/register.
