Lutron Caseta Wireless - Priručnik za zidni prigušivač

Dobrodošli

Da biste daljinski upravljali svjetlima, morat ćete zamijeniti postojeći prekidač sa Caséta Wireless zidnim prigušivačem.
Prije nego što instalirate prigušivač, pogledajte videozapis instalacije na www.casetawireless.com.
Nadamo se da ćete uživati u praktičnosti Caséta Wirelessa!

Isporučeni sadržaj

Alat koji će vam trebati

Instaliranje vašeg prigušivača

Instalacija za svjetla s jednim zidnim prekidačem (jednopolni)

1. Isključite napajanje na prekidaču!



   OPASNOST OD STRUJNOG UDARA
   Može rezultirati ozbiljnom ozljedom ili smrću. Isključite napajanje na prekidaču ili osiguraču prije instalacije.

   Neka svjetla imaju jedan zidni prekidač, dok druga imaju dva ili više zidnih prekidača (kao što su svjetla za stepenice, koja imaju prekidač na vrhu i dnu stepenica). Uključili smo upute za svjetla s jednim zidnim prekidačem (koji se naziva jednopolni). Ako vaše svjetlo ima više od jednog prekidača (koji se naziva 3-smjerni), posjetite www.casetawireless.com za potpune upute za instalaciju i videozapise s uputama.

2. Uklonite postojeći prekidač sa zida
   Uklonite zidnu ploču s prekidača.


   Uklonite prekidač i povucite ga od zida.


   Odspojite sve tri žice* s prekidača.

   * Ako vaš prekidač ima više od 3 žice, pogledajte video "Instaliranje Caséta Wireless u 3-smjernoj aplikaciji prekidača" na www.casetawireless.com/support.

3. Uklonite bočne dijelove (ako je potrebno)

   Nemojte uklanjati vanjske bočne dijelove na prigušivačima na kraju grupe.
   (Svaki prigušivač ima uklonjene unutarnje bočne dijelove.
   Prigušivač u sredini ima uklonjene sve bočne dijelove.)

   Uklanjanje bočnih dijelova smanjuje maksimalnu snagu prigušivača. Pogledajte donju tablicu za informacije o maksimalnoj snazi.
   Tablica smanjenja maksimalne* snage (120 V~ 50/60 Hz)


   Uklonjeni bočni dijelovi	Nijedan	1 strana	2 strane
   LED & CFL	150 W	150 W	150 W
   ili *
   Žarulje sa žarnom niti & Halogene	600 W	500 W	400 W

   * Za informacije o maksimalnoj snazi pri miješanju vrsta žarulja pogledajte
   www.casetawireless.com/support.

4. Spojite prigušivač

   1. Spojite golu bakrenu (ili zelenu) žicu "uzemljenja" iz zidne kutije na zelenu žicu na prigušivaču pomoću žičanog konektora.
   2. Spojite bilo koju od preostalih žica iz zidne kutije na bilo koju od preostalih žica na prigušivaču pomoću drugog žičanog konektora.
   3. Spojite preostalu žicu sa zida na preostalu žicu na prigušivaču pomoću trećeg žičanog konektora.
5. Montirajte prigušivač
   Koristite priložene vijke.


6. Pričvrstite zidnu ploču
   Pričvrstite zidnu ploču na prigušivač pomoću priloženih vijaka.

   (Ako ste instalirali prigušivač pored drugih prigušivača ili prekidača, morat ćete instalirati zidnu ploču s ispravnom veličinom/brojem otvora kako biste smjestili sve uređaje.)
7. Uključite napajanje na prekidaču


Radi s energetski učinkovitim žaruljama s mogućnošću prigušivanja:
LED—do 150 W
CFL—do 150 W
Halogen—do 600 W
Žarulje sa žarnom niti—do 600 W

NAPOMENA: Možete miješati i usklađivati LED i CFL žarulje s mogućnošću prigušivanja, kao i halogene i žarulje sa žarnom niti, s Caséta Wireless prigušivačima.

LED i CFL žarulje s mogućnošću prigušivanja razlikuju se u performansama prigušivanja. Ako koristite ove žarulje i one trepere ili se isključuju, posjetite www.casetawireless.com za informacije o podešavanju prigušivača za najbolje performanse žarulje.
Za potpuni popis odobrenih LED i CFL žarulja s mogućnošću prigušivanja, posjetite www.casetawireless.com.

Odobrene žarulje uključuju:
Cree
BA19-08027OMF-12DE26-1U100
CR6
Ecosmart
ECS 30 WW FL 75WE 120
ECS 38 WW FL 90WE 120
Feit
A19/DM/LED
PAR38/LEDG5
Philips
9290002295
Sylvania
LED12A19/DIM/O/827
LED21PAR38/DIM/P/930/FL30

Korištenje vašeg prigušivača svjetla s daljinskim upravljačem

(prodaje se zasebno)

Zamjena žarulja pomoću FASS-a
Izvucite FASS prekidač na zidnom prigušivaču svjetla kako biste isključili napajanje na utičnici za svjetlo.

("Brighter" (svjetlije) gumb s podignutom ikonom lako je pronaći u mraku
Pico® daljinski upravljač (prodaje se zasebno))

1. Samo za unutarnju upotrebu.
2. Radite između 32 ˚F (0 ˚C) i 104 ˚F (40 ˚C).

Nazivne vrijednosti uređaja

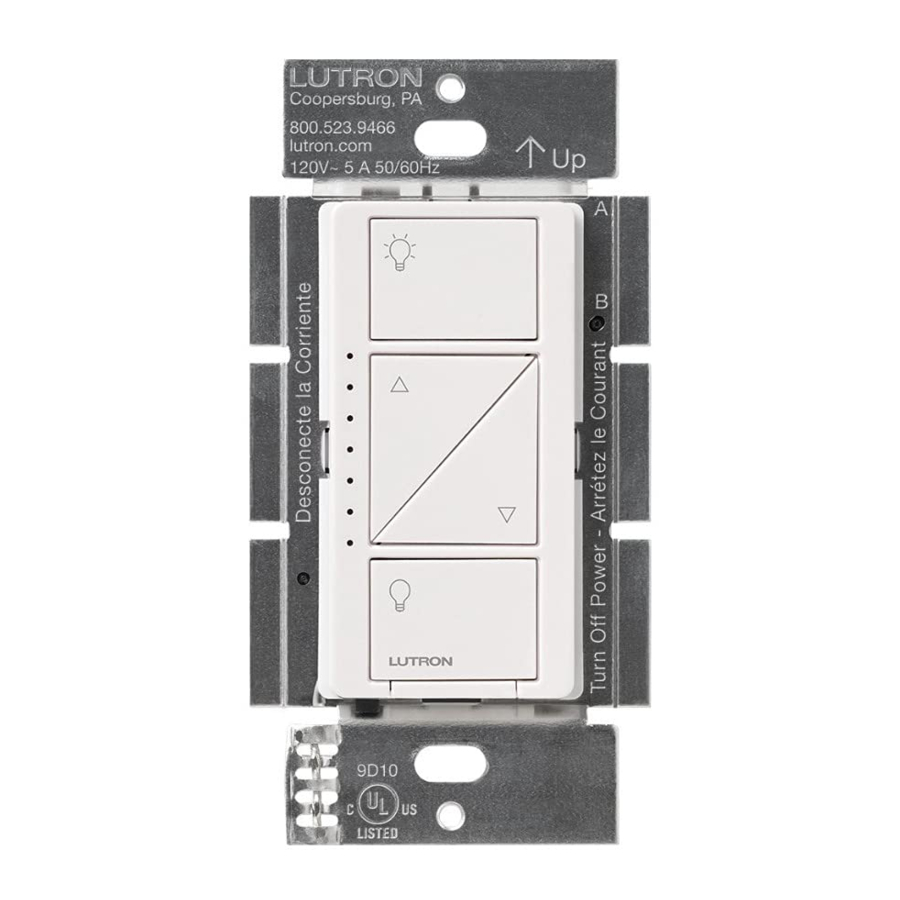

Zidni prigušivač svjetla
PD-6WCL-WH
120 V~ 50/60 Hz

Uparivanje prigušivača svjetla i Pico daljinskog upravljača

1. Pritisnite i držite gumb "off" (isključeno) na prigušivaču svjetla

   (Držite 6 sekundi dok LED diode ne počnu treptati)

2. Pritisnite i držite gumb "off" (isključeno) na daljinskom upravljaču

   (Držite 6 sekundi dok svjetla ne zatrepere 3 puta.
   Ponovite korake za uparivanje drugih Pico daljinskih upravljača.)

Za napredne značajke, savjete za korištenje Caséta Wireless prigušivača svjetla s CFL i LED žaruljama, kompletnu liniju proizvoda Caséta Wireless i više, posjetite www.casetawireless.com.

Promjena omiljene razine svjetla na Pico daljinskom upravljaču

(prodaje se zasebno)

Možete koristiti okrugli gumb "favorite" (omiljeno) na Pico daljinskom upravljaču za pozivanje omiljene razine svjetla. Postavili smo ga na 50%, ali ga možete promijeniti na bilo koju razinu koju želite.

3. Postavite željenu razinu svjetla na prigušivaču svjetla


4. Pritisnite i držite gumb "favorite" (omiljeno) na daljinskom upravljaču
   (Držite 6 sekundi dok LED diode ne zatrepere dvaput. Nova omiljena razina je sada spremljena.)

Rješavanje problema

Idite na www.casetawirless.com/support za dodatne prijedloge za rješavanje problema.

Koristite samo s trajno instaliranim svjetiljkama s prigušivim LED, prigušivim CFL, halogenim ili žaruljama sa žarnom niti. Kako biste izbjegli pregrijavanje i moguća oštećenja druge opreme, nemojte koristiti za upravljanje utičnicama, uređajima s motorom ili uređajima s transformatorom.

Kodovi
Instalirajte u skladu sa svim nacionalnim i lokalnim električnim propisima.

Uzemljenje
Kada u zidnoj kutiji ne postoji "sredstvo za uzemljenje", Nacionalni električni kodeks (NEC_®) iz 2011. dopušta da se upravljački uređaj instalira kao zamjena ako 1) se koristi nemetalna, nezapaljiva prednja ploča s nemetalnim vijcima za pričvršćivanje ili 2) je krug zaštićen prekidačem strujnog kruga kvara uzemljenja (GFCI). Prilikom instaliranja upravljačkog uređaja prema ovim metodama, zatvorite ili uklonite zelenu žicu prije nego što zavijte upravljački uređaj u zidnu kutiju.

FCC/IC informacije
Ovaj uređaj je u skladu s dijelom 15 FCC pravila i standardima Industry Canada izuzetim od licence RSS. Rad podliježe sljedećim dvama uvjetima:

1. Ovaj uređaj ne smije uzrokovati smetnje i
2. ovaj uređaj mora prihvatiti sve smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad. Izmjene koje izričito ne odobri Lutron Electronics Co., Inc. mogu poništiti ovlast korisnika za rad s ovom opremom.

Napomena: Ova je oprema testirana i utvrđeno je da je u skladu s ograničenjima za digitalni uređaj klase B, u skladu s dijelom 15 FCC pravila. Ova su ograničenja osmišljena kako bi pružila razumnu zaštitu od štetnih smetnji u stambenoj instalaciji. Ova oprema generira, koristi i može zračiti radiofrekvencijsku energiju i, ako nije instalirana i korištena u skladu s uputama, može uzrokovati štetne smetnje u radio komunikacijama. Međutim, ne postoji jamstvo da se smetnje neće pojaviti u određenoj instalaciji. Ako ova oprema uzrokuje štetne smetnje u radio ili televizijskom prijemu, što se može utvrditi isključivanjem i uključivanjem opreme, korisnik se potiče da pokuša ispraviti smetnje jednom ili više sljedećih mjera:

• Preusmjerite ili premjestite prijemnu antenu.
• Povećajte razmak između opreme i prijemnika.
• Spojite opremu u utičnicu na krugu koji se razlikuje od onog na koji je spojen prijemnik.
• Obratite se prodavaču ili iskusnom radio/TV tehničaru za pomoć.

Jamstvo
Za informacije o jamstvu posjetite
www.casetawireless.com/warranty.

Lutron, i Pico su registrirani zaštitni znakovi, a FASS i Caséta su zaštitni znakovi tvrtke Lutron Electronics Co., Inc. NEC je registrirani zaštitni znak National Fire Protection Association, Quincy, Massachusetts
© 2013 Lutron Electronics Co., Inc

Udvostručite svoje jamstvo
Volite Caséta Wireless prigušivače? Imate li ideja kako ih poboljšati? Recite nam što mislite i produžit ćemo vaše jamstvo za 1 godinu. www.casetawireless.com/register.
