Lutron Caseta Wireless - Қабырғаға орнатылатын диммер нұсқаулығы

Қош келдіңіз

Шамдарды қашықтан басқару үшін, бар қосқышты Caséta Wireless қабырғаға орнатылатын диммерге ауыстыру қажет.
Диммерді орнатпас бұрын, www.casetawireless.com сайтындағы орнату бейнесін қараңыз.
Caséta Wireless-тің ыңғайлылығын пайдаланады деп үміттенеміз!

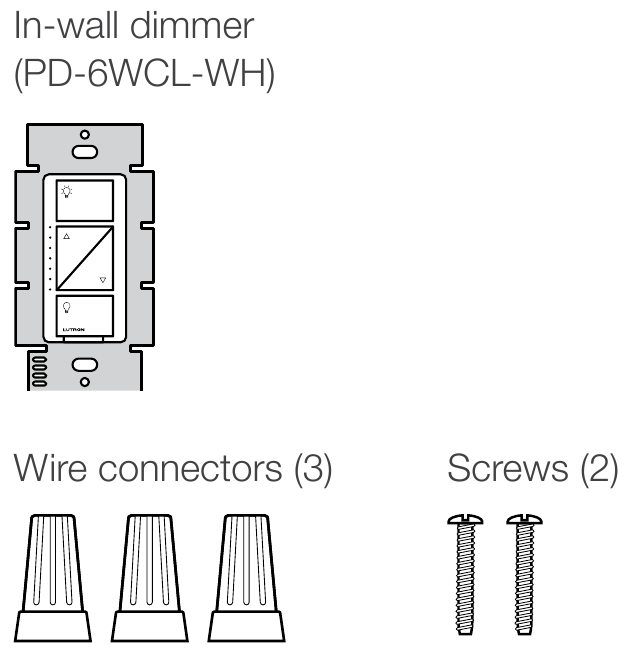

Жеткізілім мазмұны

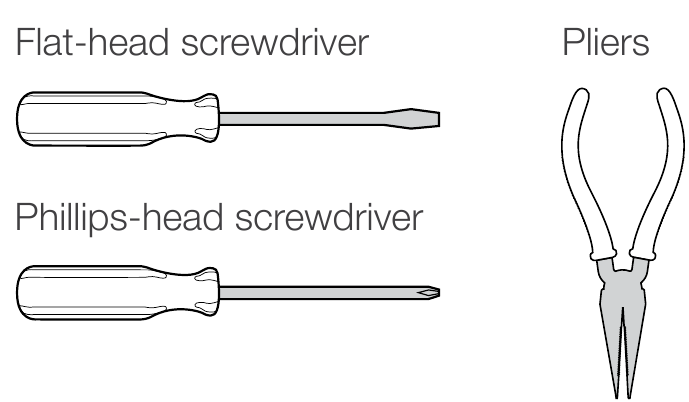

Қажет құралдар

Диммерді орнату

Бір қабырға қосқышы бар шамдарға арналған орнату (бір полюсті)

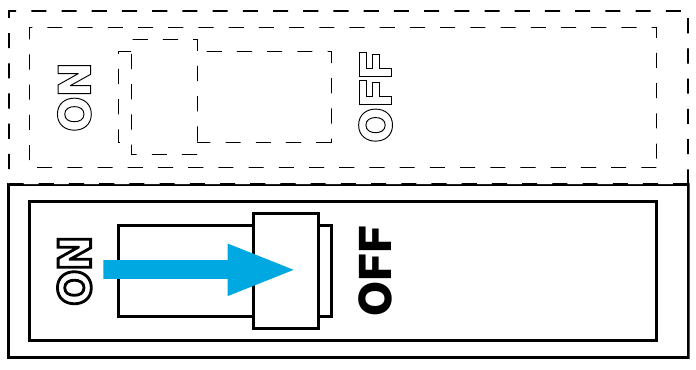

1. Автоматты ажыратқыштағы қуатты өшіріңіз!



   ТОҚ СОҒУ ҚАУПІ
   Ауыр жарақатқа немесе өлімге әкелуі мүмкін. Орнатпас бұрын автоматты ажыратқыштағы немесе сақтандырғыштағы қуатты өшіріңіз.

   Кейбір шамдарда бір қабырға қосқышы бар, ал басқаларында екі немесе одан да көп қабырға қосқыштары бар (мысалы, баспалдақ шамдары, олардың баспалдақтың жоғарғы және төменгі жағында қосқышы бар). Біз бір қабырға қосқышы бар шамдарға арналған нұсқауларды қостық (бір полюсті деп аталады). Егер шамыңызда бірнеше қосқыш болса (3 жақты деп аталады), толық орнату нұсқаулары мен қалай жасау керектігі туралы бейнелерді көру үшін www.casetawireless.com сайтына кіріңіз.

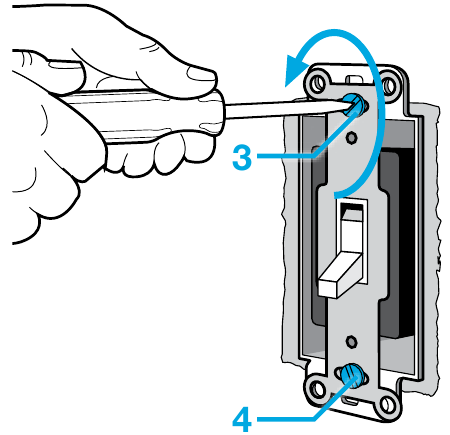

2. Бар қосқышты қабырғадан алыңыз

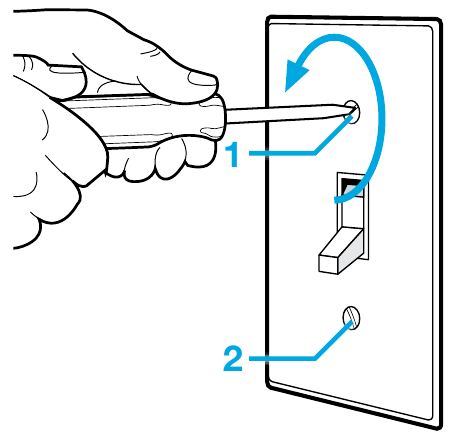

   Қосқыштан қабырға тақтасын алыңыз.


   Қосқышты алып, қабырғадан тартыңыз.

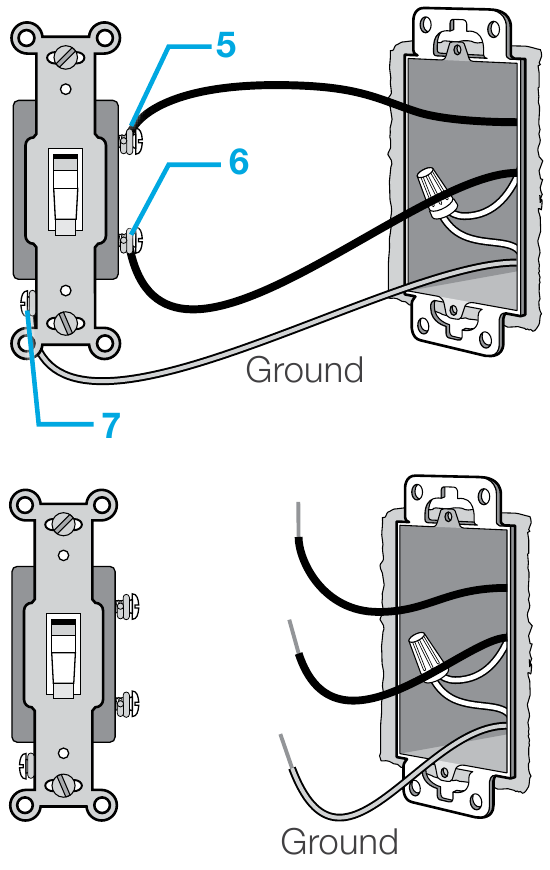

   Қосқыштан барлық үш сымды* ажыратыңыз.

   * Егер қосқышқа 3-тен көп сым жалғанған болса, www.casetawireless.com/support сайтындағы "Caséta Wireless-ті 3 жақты қосқыш қолданбасында орнату" бейнесін қараңыз.

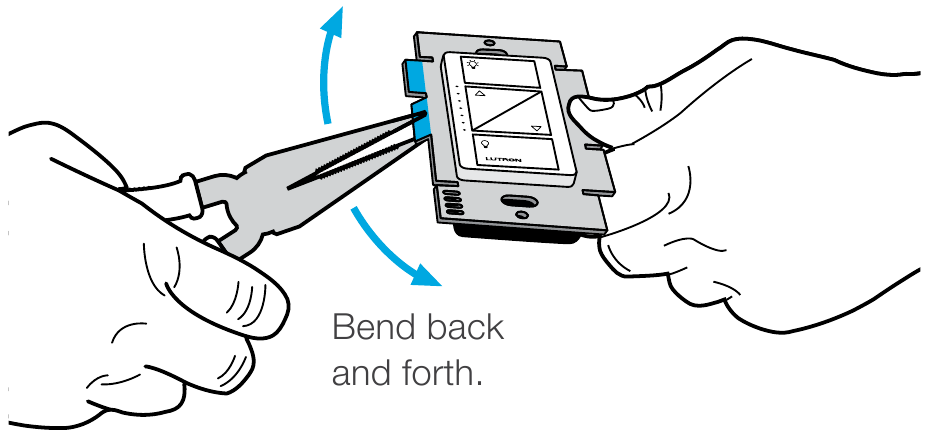

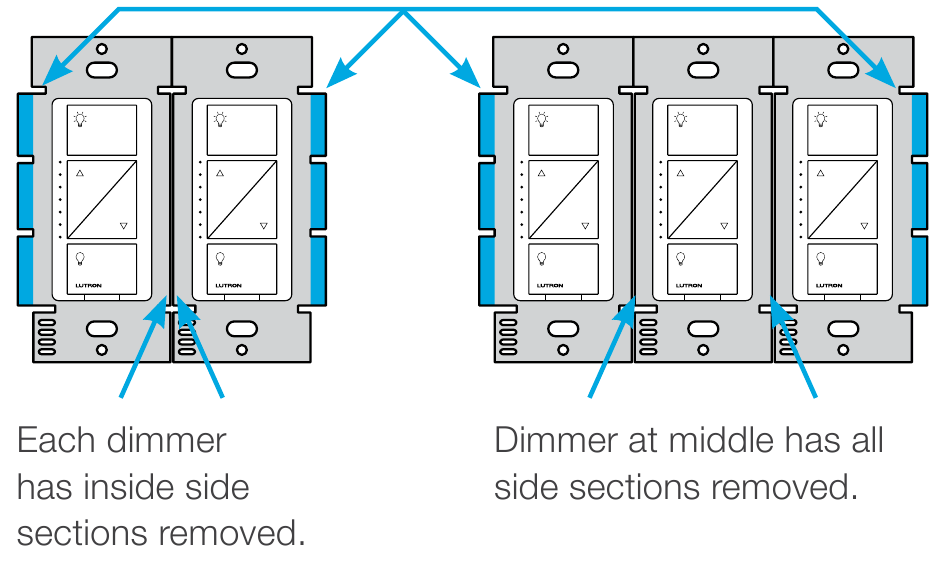

3. Бүйір бөліктерін алыңыз (қажет болса)

   Гангтың соңындағы диммерлерде сыртқы бүйір бөліктерін алмаңыз.
   (Әрбір диммердің ішкі бүйір бөліктері алынған.
   Ортасындағы диммердің барлық бүйір бөліктері алынған.)

   Бүйір бөліктерін алу диммердің максималды қуаттылық рейтингін төмендетеді. Максималды қуаттылық туралы ақпаратты төмендегі кестеден қараңыз.
   Максималды* қуаттылықты төмендету кестесі (120 V~ 50/60 Hz)


   Бүйір бөліктері алынған	Жоқ	1 жағы	2 жағы
   LED және CFL	150 W	150 W	150 W
   немесе *
   Қыздыру және галоген	600 W	500 W	400 W

   * Шам түрлерін араластырған кездегі максималды қуаттылық туралы ақпарат алу үшін
   www.casetawireless.com/support сайтын қараңыз.

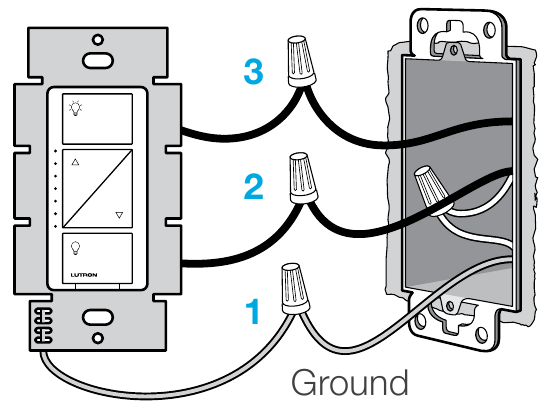

4. Диммерді қосыңыз

   1. Қораптан шыққан жалаңаш мыс (немесе жасыл) "жерге тұйықтау" сымын сым қосқышын пайдаланып, диммердегі жасыл сымға қосыңыз.
   2. Қораптан шыққан қалған сымдардың кез келгенін сым қосқышын пайдаланып, диммердегі қалған сымдардың кез келгеніне қосыңыз.
   3. Қабырғадан шыққан қалған сымды үшінші сым қосқышын пайдаланып, диммердегі қалған сымға қосыңыз.

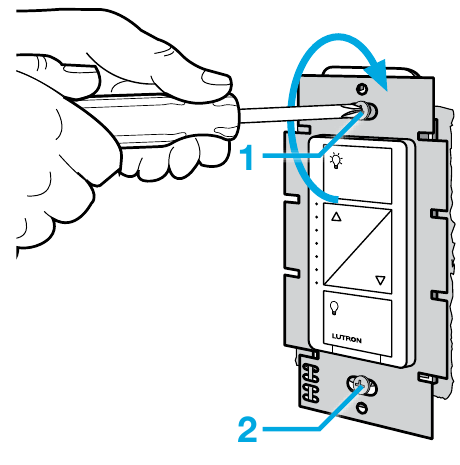

5. Диммерді орнатыңыз
   Берілген бұрандаларды пайдаланыңыз.

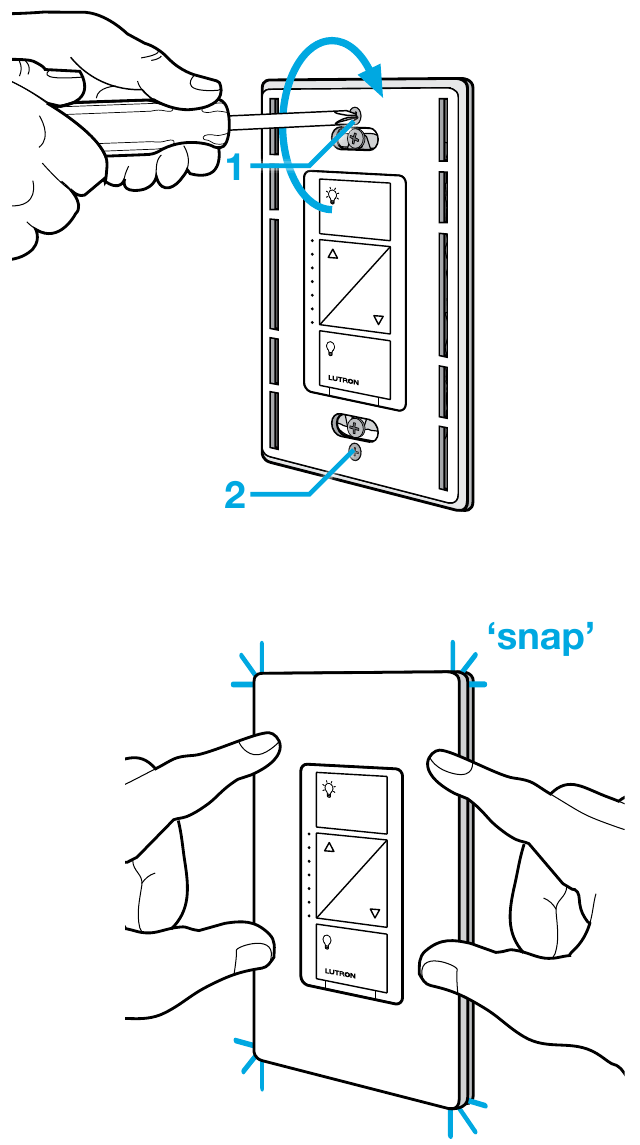

6. Қабырға тақтасын бекітіңіз
   Берілген бұрандаларды пайдаланып, қабырға тақтасын диммерге бекітіңіз.

   (Егер диммерді басқа диммерлердің немесе қосқыштардың жанына орнатсаңыз, барлық құрылғыларды орналастыру үшін дұрыс өлшемдегі/сандағы тесіктері бар қабырға тақтасын орнату қажет болады.)

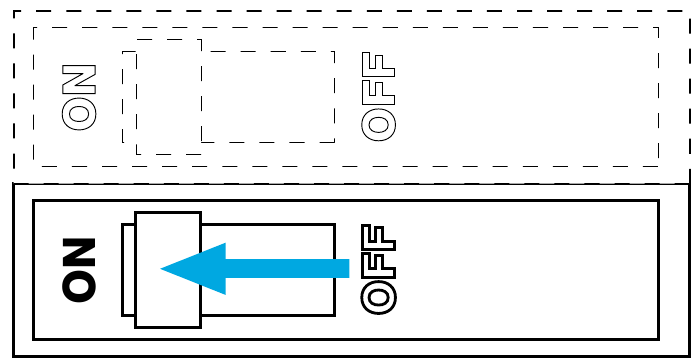

7. Автоматты ажыратқыштағы қуатты қосыңыз


Энергияны үнемдейтін диммерленетін шамдармен жұмыс істейді:
LED—150 Вт-қа дейін
CFL—150 Вт-қа дейін
Галоген—600 Вт-қа дейін
Қыздыру—600 Вт-қа дейін

ЕСКЕРТПЕ: Caséta Wireless диммерлерімен диммерленетін LED және CFL, сондай-ақ галоген және қыздыру шамдарын араластырып пайдалануға болады.

Диммерленетін LED және CFL шамдарының диммерлеу өнімділігі әртүрлі. Егер сіз осы шамдарды пайдаланып жатсаңыз және олар жыпылықтаса немесе өшіп қалса, шамның ең жақсы өнімділігі үшін диммерді реттеу туралы ақпарат алу үшін www.casetawireless.com сайтына кіріңіз.
Мақұлданған диммерленетін LED және CFL шамдарының толық тізімін көру үшін www.casetawireless.com сайтына кіріңіз.

Мақұлданған шамдарға мыналар кіреді:
Cree
BA19-08027OMF-12DE26-1U100
CR6
Ecosmart
ECS 30 WW FL 75WE 120
ECS 38 WW FL 90WE 120
Feit
A19/DM/LED
PAR38/LEDG5
Philips
9290002295
Sylvania
LED12A19/DIM/O/827
LED21PAR38/DIM/P/930/FL30

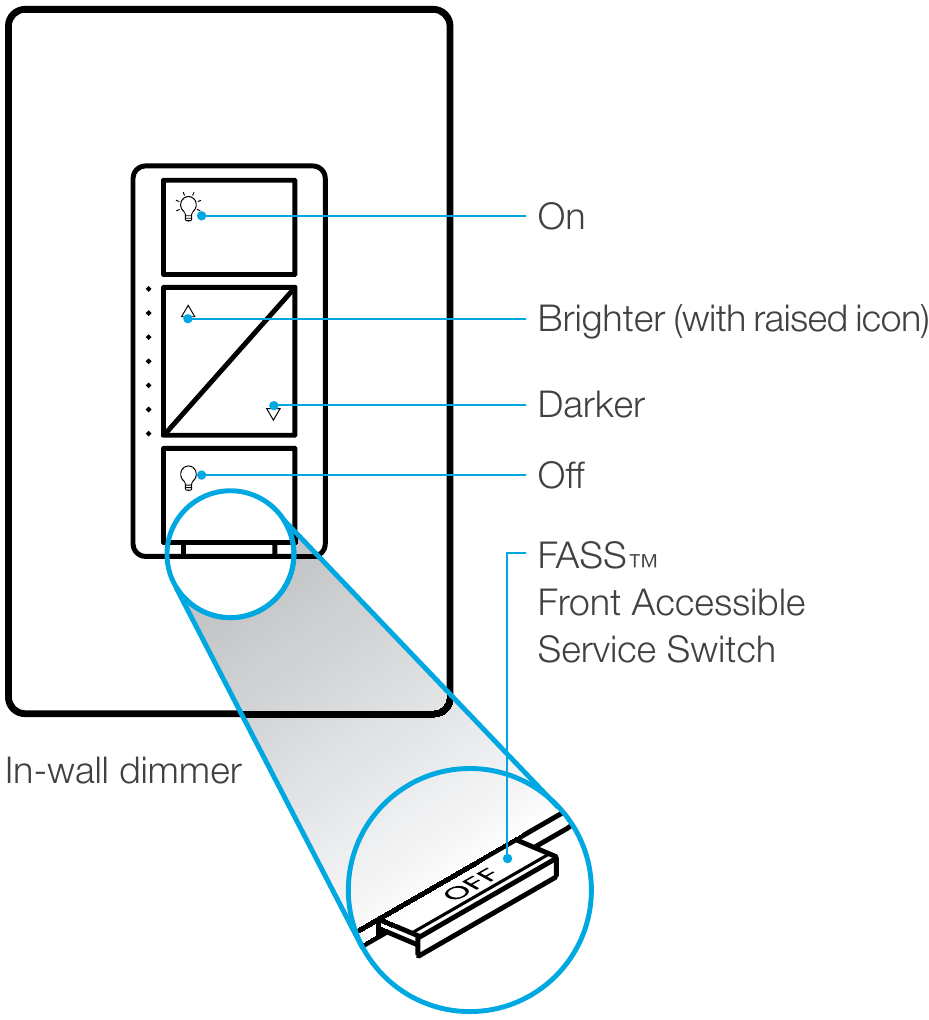

Диммерді қашықтан басқару пультімен пайдалану

(бөлек сатылады)

FASS көмегімен шамдарды ауыстыру
Жарық қосқышындағы қуатты өшіру үшін қабырғаға орнатылған диммердегі FASS қосқышын тартыңыз.

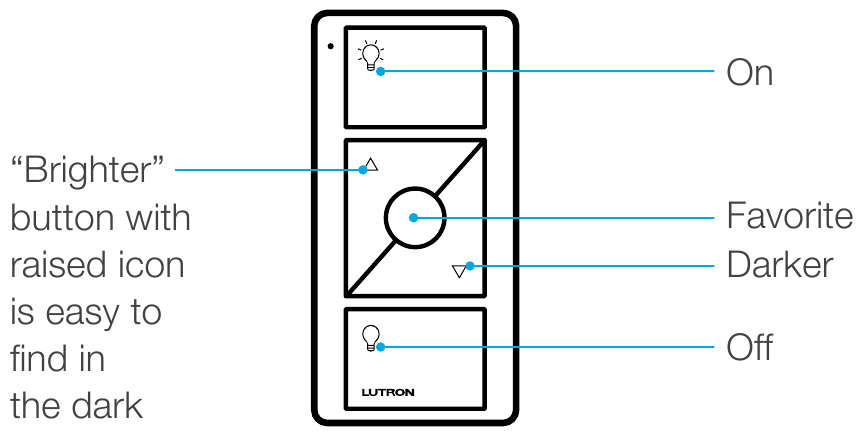

("Brighter" (жарығырақ) түймесін қараңғыда табу оңай
Pico® қашықтан басқару пульті (бөлек сатылады))

1. Тек үй ішінде пайдалануға арналған.
2. 32 ˚F (0 ˚C) және 104 ˚F (40 ˚C) аралығында жұмыс істеуі керек.

Құрылғының рейтингі
Қабырғаға арналған диммер
PD-6WCL-WH
120 V~ 50/60 Hz

Диммер мен Pico қашықтан басқару пультін қосу

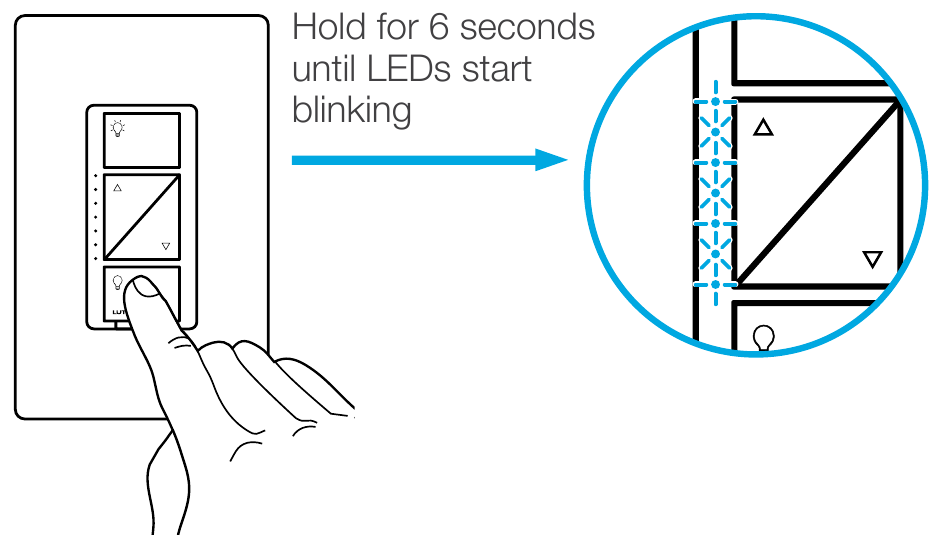

1. Диммердегі "off" (өшіру) түймесін басып тұрыңыз

   (Жарықдиодты шамдар жыпылықтай бастағанша 6 секунд басып тұрыңыз)

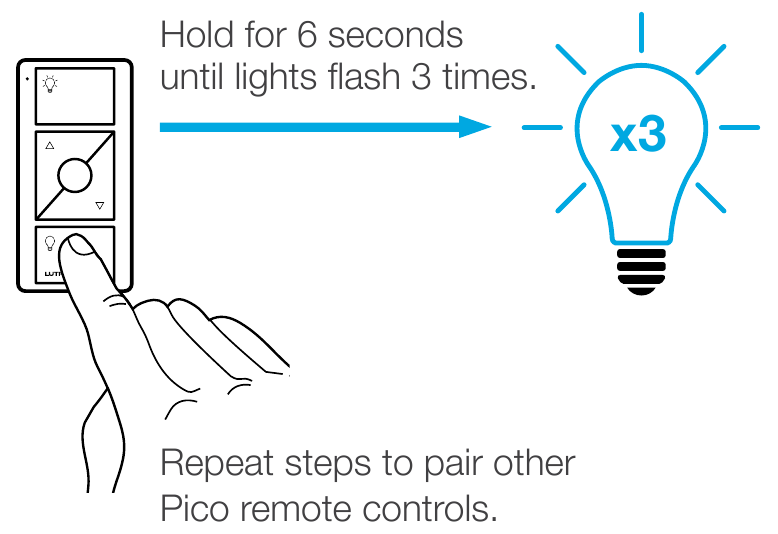

2. Қашықтан басқару пультіндегі "off" (өшіру) түймесін басып тұрыңыз

   (Шамдар 3 рет жыпылықтағанша 6 секунд басып тұрыңыз.
   Басқа Pico қашықтан басқару пультін қосу үшін қадамдарды қайталаңыз.)

Caséta Wireless диммерлерін CFL және LED шамдарымен пайдалану бойынша кеңейтілген мүмкіндіктер, кеңестер, толық Caséta Wireless өнім желісі және т.б. туралы ақпарат алу үшін www.casetawireless.com сайтына кіріңіз.

Pico қашықтан басқару пультіндегі сүйікті жарық деңгейін өзгерту

(бөлек сатылады)

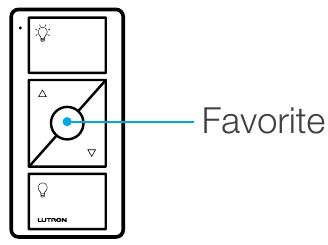

Сүйікті жарық деңгейін еске түсіру үшін Pico қашықтан басқару пультіндегі дөңгелек "favorite" (сүйікті) түймесін пайдалануға болады. Біз оны 50%-ға орнаттық, бірақ сіз оны қалаған деңгейге өзгерте аласыз.

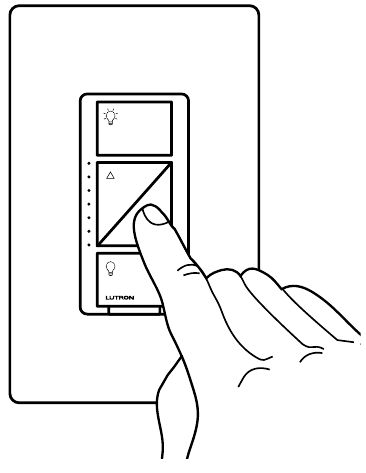

3. Диммерде қажетті жарық деңгейін орнатыңыз

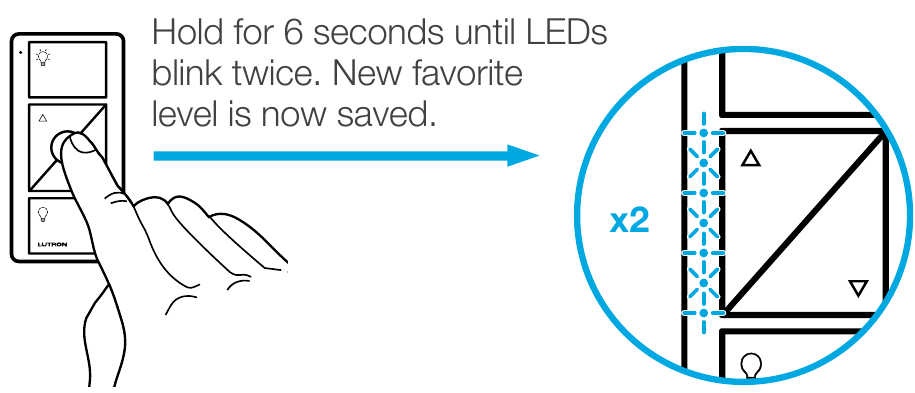

4. Қашықтан басқару пультіндегі "favorite" (сүйікті) түймесін басып тұрыңыз
   (Жарықдиодты шамдар екі рет жыпылықтағанша 6 секунд басып тұрыңыз. Жаңа сүйікті деңгей сақталды.)

Ақауларды жою

Қосымша ақауларды жою ұсыныстары үшін www.casetawirless.com/support сайтына өтіңіз.

Тек күңгірттенетін жарықдиодты, күңгірттенетін CFL, галогенді немесе қыздыру шамдары бар тұрақты орнатылған шамдармен ғана пайдаланыңыз. Қызып кетуді және басқа жабдықтардың зақымдануын болдырмау үшін, розеткаларды, қозғалтқышпен жүретін құрылғыларды немесе трансформатормен жабдықталған құрылғыларды басқару үшін пайдаланбаңыз.

Кодтар
Барлық ұлттық және жергілікті электрлік кодтарға сәйкес орнатыңыз.

Жерге қосу
Қабырға қорабында "жерге қосу құралы" болмаған кезде, 2011 жылғы Ұлттық электрлік кодексі (NEC_®) басқару элементін ауыстыру ретінде орнатуға рұқсат береді, егер 1) металл емес, жанбайтын беткі тақта металл емес бекіту бұрандаларымен пайдаланылса немесе 2) тізбек жерге тұйықталу тізбегін үзгішпен (GFCI) қорғалған болса. Басқару элементін осы әдістерге сәйкес орнатқан кезде, басқару элементін қабырға қорабына бұрамас бұрын жасыл сымды жабыңыз немесе алып тастаңыз.

FCC/IC ақпараты
Бұл құрылғы FCC ережелерінің 15-бөліміне және Industry Canada лицензиясынан босатылған RSS стандартына(ларына) сәйкес келеді. Жұмыс келесі екі шартқа байланысты:

1. Бұл құрылғы кедергі келтірмеуі керек және
2. бұл құрылғы кез келген кедергіні, соның ішінде қажетсіз жұмысқа әкелуі мүмкін кедергіні қабылдауы керек. Lutron Electronics Co., Inc. компаниясының тікелей мақұлдауысыз өзгертулер енгізу пайдаланушының осы жабдықты пайдалану құқығын жоюы мүмкін.

Ескертпе: Бұл жабдық FCC ережелерінің 15-бөліміне сәйкес B класындағы сандық құрылғының шектеулеріне сәйкес келетіні тексерілді және анықталды. Бұл шектеулер тұрғын үй қондырғысындағы зиянды кедергілерден ақылға қонымды қорғауды қамтамасыз етуге арналған. Бұл жабдық радиожиілік энергиясын өндіреді, пайдаланады және шығара алады және нұсқауларға сәйкес орнатылмаса және пайдаланылмаса, радиобайланысқа зиянды кедергі келтіруі мүмкін. Алайда, нақты қондырғыда кедергі болмайтынына кепілдік жоқ. Егер бұл жабдық радио немесе теледидар қабылдауына зиянды кедергі келтірсе, оны жабдықты өшіру және қосу арқылы анықтауға болады, пайдаланушыға келесі шаралардың бірін немесе бірнешеуін қолдану арқылы кедергіні түзетуге тырысу ұсынылады:

• Қабылдаушы антеннаның бағытын өзгертіңіз немесе орнын ауыстырыңыз.
• Жабдық пен қабылдағыш арасындағы аралықты арттырыңыз.
• Жабдықты қабылдағыш қосылғаннан басқа тізбектегі розеткаға қосыңыз.
• Көмек алу үшін дилерден немесе тәжірибелі радио/теледидар технигінен кеңес алыңыз.

Кепілдік
Кепілдік туралы ақпарат алу үшін мына сайтқа кіріңіз:
www.casetawireless.com/warranty.

Lutron, және Pico тіркелген сауда белгілері, ал FASS және Caséta Lutron Electronics Co., Inc. компаниясының сауда белгілері болып табылады. NEC - National Fire Protection Association компаниясының тіркелген сауда белгісі, Quincy, Massachusetts
© 2013 Lutron Electronics Co., Inc

Кепілдігіңізді екі есе арттырыңыз
Caséta Wireless диммерлерін ұнатасыз ба? Оларды жақсартуға арналған идеяларыңыз бар ма? Бізге не ойлайтыныңызды айтыңыз, сонда біз сіздің кепілдігіңізді 1 жылға ұзартамыз. www.casetawireless.com/register.
