Lutron Caseta Wireless - Priročnik za stenski zatemnilnik

Dobrodošli

Za oddaljeno upravljanje luči morate obstoječe stikalo zamenjati s stenskim zatemnilnikom Caséta Wireless.
Pred namestitvijo zatemnilnika si oglejte video o namestitvi na www.casetawireless.com.
Upamo, da boste uživali v priročnosti Caséta Wireless!

Priložena vsebina

Orodje, ki ga boste potrebovali

Namestitev zatemnilnika

Namestitev za luči z enim stenskim stikalom (enojni pol)

1. Izklopite napajanje na odklopniku! (Turn power off at circuit breaker!)



   NEVARNOST ELEKTRIČNEGA UDARA (SHOCK HAZARD)
   Lahko povzroči resne poškodbe ali smrt. Pred namestitvijo izklopite napajanje na odklopniku ali varovalki.

   Nekatere luči imajo eno stensko stikalo, druge pa dve ali več stenskih stikal (na primer luči na stopnišču, ki imajo stikalo na vrhu in na dnu stopnic). Vključili smo navodila za luči z enim stenskim stikalom (imenovano enojni pol). Če ima vaša luč več kot eno stikalo (imenovano 3-smerno), obiščite www.casetawireless.com za popolna navodila za namestitev in videoposnetke z navodili.

2. Odstranite obstoječe stikalo s stene (Remove existing switch from wall)
   Odstranite stensko ploščo s stikala.


   Odstranite stikalo in ga potegnite stran od stene.


   Odklopite vse tri žice* s stikala.

   * Če ima vaše stikalo več kot 3 priključene žice, si oglejte videoposnetek "Namestitev Caséta Wireless v 3-smerni aplikaciji stikala" na www.casetawireless.com/support.

3. Odstranite stranske dele (če je potrebno) (Remove side sections (if necessary))

   Ne odstranjujte zunanjih stranskih delov na zatemnilnikih na koncu skupine.
   (Vsak zatemnilnik ima odstranjene notranje stranske dele.
   Zatemnilnik na sredini ima odstranjene vse stranske dele.)

   Odstranitev stranskih delov zmanjša največjo moč zatemnilnika. Za informacije o največji moči si oglejte spodnjo tabelo.
   Tabela zmanjšanja največje* moči (120 V~ 50/60 Hz)


   Odstranjeni stranski deli	Noben	1 stran	2 strani
   LED & CFL	150 W	150 W	150 W
   ali *
   Žarnice z žarilno nitko & Halogenske	600 W	500 W	400 W

   * Za informacije o največji moči pri mešanju vrst žarnic glejte
   www.casetawireless.com/support.

4. Priključite zatemnilnik (Connect the dimmer)

   1. Priključite golo bakreno (ali zeleno) "ozemljitveno" žico iz stenske omarice na zeleno žico na zatemnilniku s pomočjo žičnega konektorja.
   2. Priključite eno od preostalih žic iz stenske omarice na eno od preostalih žic na zatemnilniku s pomočjo drugega žičnega konektorja.
   3. Priključite preostalo žico iz stene na preostalo žico na zatemnilniku s pomočjo tretjega žičnega konektorja.
5. Namestite zatemnilnik (Mount the dimmer)
   Uporabite priložene vijake.


6. Pritrdite stensko ploščo (Attach the wallplate)
   Pritrdite stensko ploščo na zatemnilnik s pomočjo priloženih vijakov.

   (Če ste zatemnilnik namestili poleg drugih zatemnilnikov ali stikal, boste morali namestiti stensko ploščo s pravilno velikostjo/številom odprtin, da sprejme vse naprave.)
7. Vklopite napajanje na odklopniku (Turn power on at circuit breaker)


Deluje z energijsko učinkovitimi zatemnitvenimi žarnicami:
LED—do 150 W
CFL—do 150 W
Halogenske (Halogen)—do 600 W
Žarnice z žarilno nitko (Incandescent)—do 600 W

OPOMBA: Z zatemnilniki Caséta Wireless lahko mešate in ujemate zatemnitvene LED in CFL žarnice, pa tudi halogenske in žarnice z žarilno nitko.

Zatemnitvene LED in CFL žarnice se razlikujejo po svoji zmogljivosti zatemnjevanja. Če uporabljate te žarnice in utripajo ali se izklopijo, obiščite www.casetawireless.com za informacije o prilagajanju zatemnilnika za najboljšo zmogljivost žarnice.
Za popoln seznam odobrenih zatemnitvenih LED in CFL žarnic obiščite www.casetawireless.com.

Odobrene žarnice vključujejo:
Cree
BA19-08027OMF-12DE26-1U100
CR6
Ecosmart
ECS 30 WW FL 75WE 120
ECS 38 WW FL 90WE 120
Feit
A19/DM/LED
PAR38/LEDG5
Philips
9290002295
Sylvania
LED12A19/DIM/O/827
LED21PAR38/DIM/P/930/FL30

Uporaba zatemnilnika z daljinskim upravljalnikom

(naprodaj ločeno)

Zamenjava žarnic z uporabo FASS
Izvlecite stikalo FASS na stenskem zatemnilniku, da izklopite napajanje v vtičnici za žarnico.

("Brighter" (svetlejši) gumb z dvignjeno ikono je enostavno najti v temi
Pico® daljinski upravljalnik (naprodaj ločeno))

1. Samo za notranjo uporabo.
2. Delovanje med 0 ˚C (32 ˚F) in 40 ˚C (104 ˚F).

Nazivne vrednosti naprave

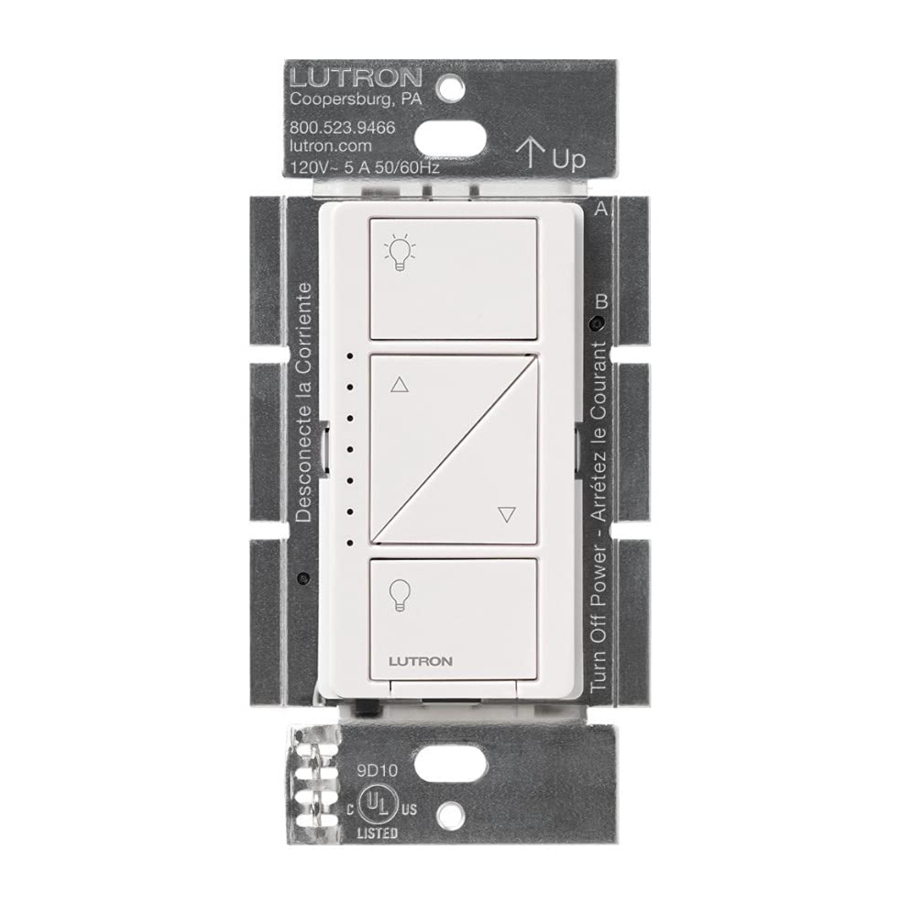

Stenski zatemnilnik
PD-6WCL-WH
120 V~ 50/60 Hz

Seznanjanje zatemnilnika in daljinskega upravljalnika Pico

1. Pritisnite in držite gumb "off" (izklop) na zatemnilniku

   (Držite 6 sekund, dokler LED diode ne začnejo utripati)

2. Pritisnite in držite gumb "off" (izklop) na daljinskem upravljalniku

   (Držite 6 sekund, dokler luči ne utripnejo 3-krat.
   Ponovite korake za seznanjanje drugih daljinskih upravljalnikov Pico.)

Za napredne funkcije, nasvete za uporabo Caséta Wireless zatemnilnikov s CFL in LED žarnicami, celotno linijo izdelkov Caséta Wireless in več, obiščite www.casetawireless.com.

Spreminjanje najljubše stopnje osvetlitve na daljinskem upravljalniku Pico

(naprodaj ločeno)

Z okroglim gumbom "favorite" (priljubljeno) na daljinskem upravljalniku Pico lahko prikličete najljubšo stopnjo osvetlitve. Nastavili smo jo na 50 %, vendar jo lahko spremenite na katero koli stopnjo.

3. Nastavite želeno stopnjo osvetlitve na zatemnilniku


4. Pritisnite in držite gumb "favorite" (priljubljeno) na daljinskem upravljalniku
   (Držite 6 sekund, dokler LED diode ne utripnejo dvakrat. Nova najljubša stopnja je zdaj shranjena.)

Odpravljanje težav

Pojdite na www.casetawirless.com/support za dodatne predloge za odpravljanje težav.

Uporabljajte samo s trajno nameščenimi svetilkami z zatemnitvenimi LED, zatemnitvenimi CFL, halogenskimi ali žarnicami z žarilno nitko. Da bi se izognili pregrevanju in morebitni škodi na drugi opremi, ne uporabljajte za upravljanje vtičnic, naprav, ki jih poganja motor, ali naprav, ki jih napaja transformator.

Kodeksi
Namestite v skladu z vsemi nacionalnimi in lokalnimi električnimi kodeksi.

Ozemljitev
Kadar v stenski dozi ni "sredstev za ozemljitev", nacionalni električni kodeks (NEC_®) iz leta 2011 dovoljuje namestitev regulatorja kot zamenjavo, če 1) se uporablja nekovinska, negorljiva sprednja plošča z nekovinskimi pritrdilnimi vijaki ali 2) je vezje zaščiteno z odklopnikom za zaščito pred napako ozemljitve (GFCI). Pri nameščanju regulatorja v skladu s temi metodami pokrijte ali odstranite zeleno žico, preden privijete regulator v stensko dozo.

Informacije FCC/IC
Ta naprava je skladna s 15. delom pravil FCC in standardom RSS, ki je izvzet iz licence Industry Canada. Delovanje je odvisno od naslednjih dveh pogojev:

1. Ta naprava ne sme povzročati motenj in
2. ta naprava mora sprejeti vse motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje. Spremembe, ki jih Lutron Electronics Co., Inc. ni izrecno odobril, lahko razveljavijo uporabnikovo pooblastilo za upravljanje te opreme.

Opomba: Ta oprema je bila preizkušena in ugotovljeno je, da je skladna z omejitvami za digitalno napravo razreda B v skladu s 15. delom pravil FCC. Te omejitve so zasnovane tako, da zagotavljajo razumno zaščito pred škodljivimi motnjami v stanovanjski namestitvi. Ta oprema ustvarja, uporablja in lahko oddaja radiofrekvenčno energijo in, če ni nameščena in uporabljena v skladu z navodili, lahko povzroči škodljive motnje v radijskih komunikacijah. Vendar ni nobenega zagotovila, da do motenj ne bo prišlo pri določeni namestitvi. Če ta oprema povzroča škodljive motnje pri radijskem ali televizijskem sprejemu, kar je mogoče ugotoviti z izklopom in vklopom opreme, se uporabnika spodbuja, da poskuša odpraviti motnje z enim ali več od naslednjih ukrepov:

• Preusmerite ali premaknite sprejemno anteno.
• Povečajte razdaljo med opremo in sprejemnikom.
• Priključite opremo v vtičnico na tokokrogu, ki se razlikuje od tistega, na katerega je priključen sprejemnik.
• Za pomoč se posvetujte s prodajalcem ali izkušenim radijskim/TV tehnikom.

Garancija
Za informacije o garanciji obiščite
www.casetawireless.com/warranty.

Lutron, in Pico so registrirane blagovne znamke, FASS in Caséta pa so blagovne znamke družbe Lutron Electronics Co., Inc. NEC je registrirana blagovna znamka združenja National Fire Protection Association, Quincy, Massachusetts
© 2013 Lutron Electronics Co., Inc

Podvojite svojo garancijo
Vam so všeč zatemnilniki Caséta Wireless? Imate ideje, kako jih izboljšati? Povejte nam, kaj mislite, in podaljšali vam bomo garancijo za 1 leto. www.casetawireless.com/register.
