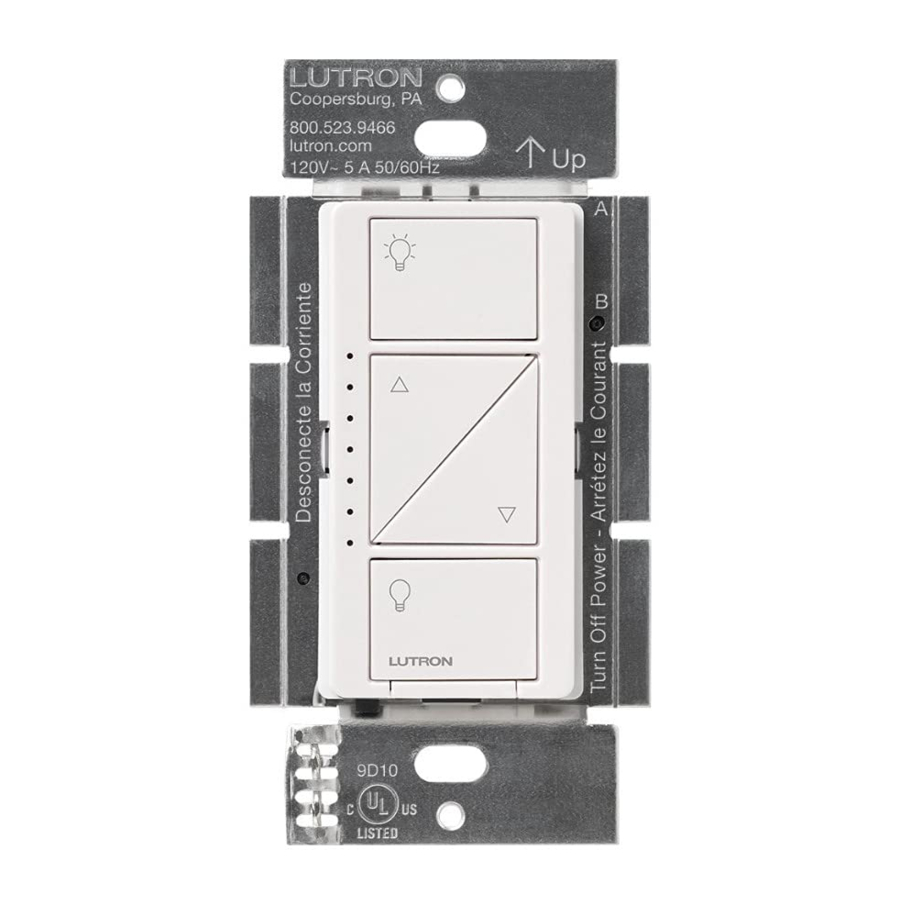

Lutron Caseta Wireless - Duvar İçi Dimmer Kullanım Kılavuzu

Hoş Geldiniz

Işıklarınızı uzaktan kontrol etmek için mevcut bir anahtarı bir Caséta Wireless duvar içi dimmer ile değiştirmeniz gerekecektir.
Dimmeri kurmadan önce lütfen www.casetawireless.com adresindeki kurulum videosunu izleyin.
Caséta Wireless'ın rahatlığının tadını çıkarmanızı umuyoruz!

Sağlanan içerikler

İhtiyacınız olacak araçlar

Dimmerinizi kurma

Tek duvar anahtarlı (tek kutuplu) ışıklar için kurulum

1. Devre kesicideki gücü kapatın!



   ŞOK TEHLİKESİ
   Ciddi yaralanma veya ölümle sonuçlanabilir. Kurulumdan önce devre kesicideki veya sigortadaki gücü kapatın.

   Bazı ışıkların bir duvar anahtarı varken, bazılarının iki veya daha fazla duvar anahtarı vardır (merdivenlerin hem üstünde hem de altında bir anahtarın bulunduğu merdiven ışıkları gibi). Tek duvar anahtarlı (tek kutuplu olarak adlandırılır) ışıklar için talimatlar ekledik. Işığınızın birden fazla anahtarı varsa (3 yollu olarak adlandırılır), lütfen eksiksiz kurulum talimatları ve nasıl yapılır videoları için www.casetawireless.com adresini ziyaret edin.

2. Mevcut anahtarı duvardan çıkarın
   Duvar plakasını anahtardan çıkarın.


   Anahtarı çıkarın ve duvardan çekin.


   Üç kabloyu* da anahtardan ayırın.

   * Anahtarınıza 3'ten fazla kablo bağlıysa, www.casetawireless.com/support adresindeki "3 Yollu Anahtar Uygulamasında Caséta Wireless Kurulumu" videosuna bakın.

3. Yan bölümleri çıkarın (gerekirse)

   Gruptaki dimmerlerin dış yan bölümlerini çıkarmayın.
   (Her dimmerin iç yan bölümleri çıkarılmıştır.
   Ortadaki dimmerin tüm yan bölümleri çıkarılmıştır.)

   Yan bölümleri çıkarmak, dimmerin maksimum watt değerini azaltır. Maksimum watt bilgileri için aşağıdaki tabloya bakın.
   Maksimum* watt düşürme tablosu (120 V~ 50/60 Hz)


   Yan bölümler çıkarıldı	Yok	1 taraf	2 taraf
   LED & CFL	150 W	150 W	150 W
   veya *
   Akkor & Halojen	600 W	500 W	400 W

   * Işık ampulü türlerini karıştırırken maksimum watt bilgileri için bkz.
   www.casetawireless.com/support.

4. Dimmeri bağlayın

   1. Duvar kutusundaki çıplak bakır (veya yeşil) "topraklama" kablosunu, bir kablo konektörü kullanarak dimmer üzerindeki yeşil kabloya bağlayın.
   2. Duvar kutusundaki kalan kablolardan herhangi birini, ikinci bir kablo konektörü kullanarak dimmer üzerindeki kalan kablolardan herhangi birine bağlayın.
   3. Duvardan gelen kalan kabloyu, üçüncü bir kablo konektörü kullanarak dimmer üzerindeki kalan kabloya bağlayın.
5. Dimmeri monte edin
   Sağlanan vidaları kullanın.


6. Duvar plakasını takın
   Sağlanan vidaları kullanarak duvar plakasını dimmere takın.

   (Dimmeri diğer dimmerlerin veya anahtarların yanına kurduysanız, tüm cihazları barındıracak doğru boyutta/sayıda açıklığa sahip bir duvar plakası takmanız gerekecektir.)
7. Devre kesicideki gücü açın


Enerji tasarruflu kısılabilir ampullerle çalışır:
LED—150 W'a kadar
CFL—150 W'a kadar
Halojen—600 W'a kadar
Akkor—600 W'a kadar

NOT: Caséta Wireless dimmerlerle kısılabilir LED ve CFL'leri, ayrıca halojen ve akkor ampulleri karıştırıp eşleştirebilirsiniz.

Kısılabilir LED ve CFL ampullerin kısma performansı farklılık gösterir. Bu ampulleri kullanıyorsanız ve titriyor veya kapanıyorlarsa, en iyi ampul performansı için dimmeri ayarlama hakkında bilgi için lütfen www.casetawireless.com adresini ziyaret edin.
Onaylı kısılabilir LED'lerin ve CFL'lerin eksiksiz bir listesi için lütfen www.casetawireless.com adresini ziyaret edin.

Onaylı ampuller şunları içerir:
Cree
BA19-08027OMF-12DE26-1U100
CR6
Ecosmart
ECS 30 WW FL 75WE 120
ECS 38 WW FL 90WE 120
Feit
A19/DM/LED
PAR38/LEDG5
Philips
9290002295
Sylvania
LED12A19/DIM/O/827
LED21PAR38/DIM/P/930/FL30

Dimmer'ınızı bir uzaktan kumanda ile kullanma

(ayrı satılır)

FASS kullanarak ampulleri değiştirme
Işık soketindeki gücü kesmek için duvardaki dimmer üzerindeki FASS anahtarını çekin.

("Brighter" (Daha Parlak) düğmesi, yükseltilmiş simgesiyle karanlıkta kolayca bulunur
Pico® uzaktan kumanda (ayrı satılır))

1. Yalnızca iç mekanda kullanım içindir.
2. 32 ˚F (0 ˚C) ile 104 ˚F (40 ˚C) arasında çalıştırın.

Cihaz değerleri
Duvar içi dimmer
PD-6WCL-WH
120 V~ 50/60 Hz

Dimmer ve Pico uzaktan kumandayı eşleştirme

1. Dimmer üzerindeki "off" (kapalı) düğmesini basılı tutun

   (LED'ler yanıp sönmeye başlayana kadar 6 saniye basılı tutun)

2. Uzaktan kumandadaki "off" (kapalı) düğmesini basılı tutun

   (Işıklar 3 kez yanıp sönene kadar 6 saniye basılı tutun.
   Diğer Pico uzaktan kumandalarını eşleştirmek için adımları tekrarlayın.)

Gelişmiş özellikler, Caséta Wireless dimmer'ları CFL'ler ve LED'lerle kullanma ipuçları, eksiksiz Caséta Wireless ürün serisi ve daha fazlası için lütfen şu adresi ziyaret edin: www.casetawireless.com.

Pico uzaktan kumandadaki favori ışık seviyesini değiştirme

(ayrı satılır)

Favori bir ışık seviyesini çağırmak için Pico uzaktan kumandadaki yuvarlak "favorite" (favori) düğmesini kullanabilirsiniz. Biz bunu %50'ye ayarladık, ancak istediğiniz herhangi bir seviyeye değiştirebilirsiniz.

3. Dimmer üzerinde istenen ışık seviyesini ayarlayın


4. Uzaktan kumandadaki "favorite" (favori) düğmesini basılı tutun
   (LED'ler iki kez yanıp sönene kadar 6 saniye basılı tutun. Yeni favori seviye şimdi kaydedildi.)

Sorun Giderme

Ek sorun giderme önerileri için www.casetawirless.com/support adresine gidin.

Yalnızca kısılabilir LED, kısılabilir CFL, halojen veya akkor lambalarla kalıcı olarak takılan armatürlerle kullanın. Aşırı ısınmayı ve diğer ekipmanlara olası hasarı önlemek için, prizleri, motorla çalışan cihazları veya transformatörle beslenen cihazları kontrol etmek için kullanmayın.

Kodlar
Tüm ulusal ve yerel elektrik kodlarına uygun olarak kurun.

Topraklama
Duvar kutusunda "topraklama aracı" bulunmadığında, 2011 Ulusal Elektrik Kodu (NEC_®), 1) metalik olmayan, yanmaz bir yüz plakası metalik olmayan bağlantı vidalarıyla kullanılıyorsa veya 2) devre bir toprak arıza devre kesicisi (GFCI) tarafından korunuyorsa, bir kontrolün değiştirme olarak takılmasına izin verir. Bir kontrolü bu yöntemlere göre takarken, kontrolü duvar kutusuna vidalamadan önce yeşil kabloyu kapatın veya çıkarın.

FCC/IC Bilgileri
Bu cihaz, FCC Kurallarının 15. bölümüne ve Industry Canada lisansından muaf RSS standardına(larına) uygundur. Çalışma aşağıdaki iki koşula tabidir:

1. Bu cihaz parazite neden olamaz ve
2. bu cihaz, istenmeyen çalışmaya neden olabilecek parazitler de dahil olmak üzere her türlü paraziti kabul etmelidir. Lutron Electronics Co., Inc. tarafından açıkça onaylanmayan değişiklikler, kullanıcının bu ekipmanı çalıştırma yetkisini geçersiz kılabilir.

Not: Bu ekipman test edilmiş ve FCC Kurallarının 15. bölümüne göre B Sınıfı dijital cihaz sınırlarına uygun bulunmuştur. Bu sınırlar, bir konut kurulumunda zararlı parazite karşı makul koruma sağlamak üzere tasarlanmıştır. Bu ekipman radyo frekansı enerjisi üretir, kullanır ve yayabilir ve talimatlara uygun olarak kurulmaz ve kullanılmazsa, radyo iletişimlerinde zararlı parazite neden olabilir. Ancak, belirli bir kurulumda parazit oluşmayacağının garantisi yoktur. Bu ekipman, ekipmanı kapatıp açarak belirlenebilecek şekilde radyo veya televizyon alımında zararlı parazite neden olursa, kullanıcının aşağıdaki önlemlerden bir veya daha fazlasını alarak paraziti düzeltmeye çalışması önerilir:

• Alıcı antenin yönünü veya yerini değiştirin.
• Ekipman ile alıcı arasındaki mesafeyi artırın.
• Ekipmanı, alıcının bağlı olduğundan farklı bir devredeki bir prize bağlayın.
• Yardım için satıcıya veya deneyimli bir radyo/TV teknisyenine danışın.

Garanti
Garanti bilgileri için lütfen ziyaret edin:
www.casetawireless.com/warranty.

Lutron, ve Pico tescilli ticari markalardır ve FASS ve Caséta, Lutron Electronics Co., Inc.'in ticari markalarıdır. NEC, National Fire Protection Association, Quincy, Massachusetts'in tescilli ticari markasıdır.
© 2013 Lutron Electronics Co., Inc.

Garantinizi ikiye katlayın
Caséta Wireless dimmer'larını seviyor musunuz? Onları daha iyi hale getirmek için fikirleriniz mi var? Ne düşündüğünüzü bize söyleyin, garantinizi 1 yıl uzatalım. www.casetawireless.com/register.
