INNOVA 3380 - 2.7" LCD Inspektion Kamera Manual

Sikkerhedsforanstaltninger

SIKKERHED FØRST!
For at undgå personskade, beskadigelse af instrumentet og/eller beskadigelse af dit køretøj; må du ikke bruge Boreskopet før du har læst denne manual.

Denne manual beskriver almindelige testprocedurer, der bruges af erfarne serviceteknikere. Mange testprocedurer kræver forholdsregler for at undgå ulykker, der kan resultere i personskade og/eller beskadigelse af dit køretøj eller testudstyr. Læs altid dit køretøjs service manual og følg dets sikkerhedsforanstaltninger før og under enhver test- eller serviceprocedure. OBSERVÉR ALTID følgende generelle sikkerhedsforanstaltninger:

• Boreskopet er kun beregnet til brug af voksne eller under opsyn af en voksen kun.
• Boreskopet er ikke designet til brug i medicinske applikationer.
• Brug kun Boreskopet i et rent, godt ventileret område med tilstrækkelig belysning.
• Brug ikke Boreskopet i et miljø, hvor temperaturen overstiger 140°F (60°C).
• Brændstof- og batteridampe er meget brandfarlige. For at forhindre en eksplosion må du ikke bruge Boreskopet i nærheden af brandfarlige væsker, gasser eller støv.
• Brug ikke Boreskopet i nærheden af ætsende kemikalier. Disse stoffer kan beskadige værktøjets beskyttende belægning og reducere værktøjets levetid.
• For at beskytte dine øjne mod fremmedlegemer samt varme eller ætsende væsker skal du altid bære godkendt øjenbeskyttelse.
• LAD IKKE slangekameraet bøje i en vinkel større end 60 grader.
• Lad ikke væske eller fremmedlegemer trænge ind i Boreskopet. Hvis der er kondens, skal du lade det fordampe, før du bruger værktøjet.
• Opbevar Boreskopet i et tørt, godt ventileret område.
• Rengør Boreskopets hus med en 70% alkoholopløsning og en fnugfri klud. Rengør LCD-skærmen ved forsigtigt at tørre den af med en ren, tør fnugfri klud.

Introduktion

FORMÅL OG BRUG

Boreskopet er et håndholdt digitalkamera, der giver dig mulighed for at udføre ikke-destruktiv visuel inspektion af små rum, områder med begrænset adgang eller områder med svagt lys.

Boreskopet understøtter kun realtidsinspektioner. Boreskopet understøtter IKKE optagelse og lagring af billeder.

SPECIFIKATIONER

Boreskop

• Skærmstørrelse: 2.7 in. (68.6mm)
• Driftsstrøm: ≤500mA
• Batteristørrelse: AA (antal 4)

Slangekamera

• Billedsensor: CMOS sensor
• Effektive pixels: 720 X 480 pixels
• Fokusafstand: 1.18 in. til 3.15 in. (30mm til 80mm)
• Synsvinkel: 60 grader
• Kamerallængde: 37.8 in. (960mm)
• Kamera-LED'er: 6 X 0603; 6 X 0402
• Kameraobjektiv: IP67-klassificeret nedsænkeligt objektiv

Medfølgende tilbehør:

• 90-graders spejl
• Magnet
• Krog

Enhedskontroller

KONTROLLER OG INDIKATORER

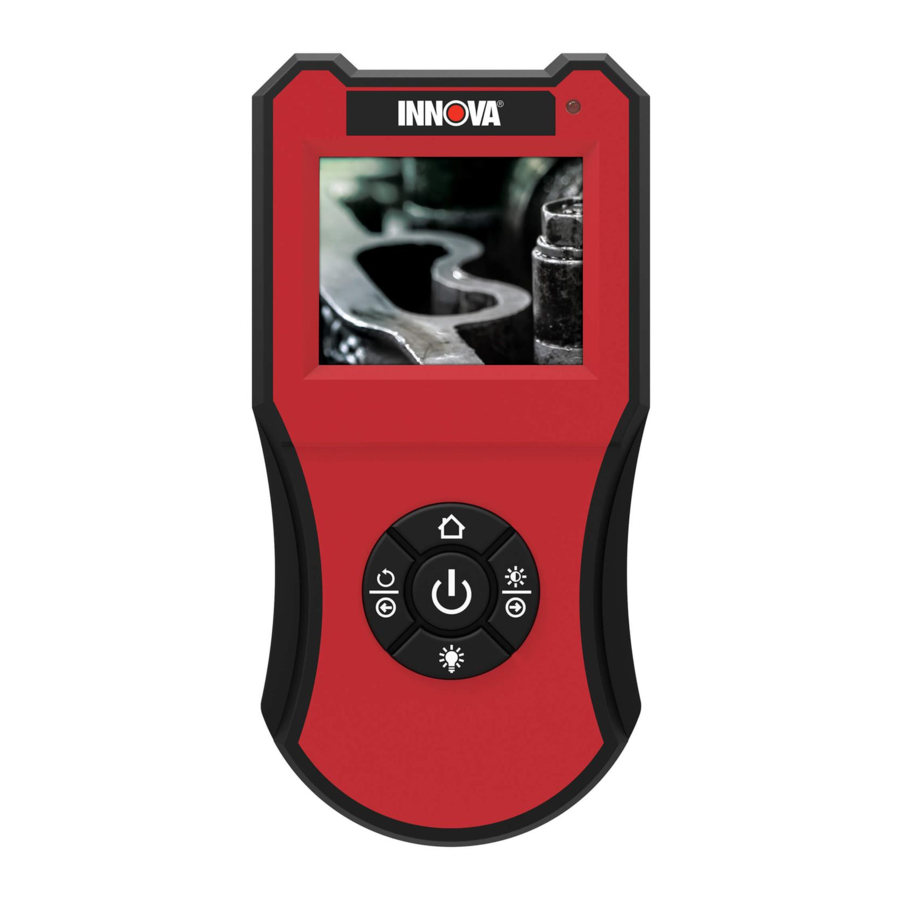

1. POWER button (tænd/sluk-knap) - Tænder og slukker Boreskopet.
2. HOME button (hjem-knap) – Når den trykkes på i displaytilstand, giver den dig mulighed for at justere LCD-farvebalancen ved hjælp af og knapperne. Når den trykkes på, mens du roterer det viste billede eller justerer skærmens lysstyrke, returnerer den Boreskopet til displaytilstand.
3. LED button (LED-knap) – Når den trykkes på, giver den dig mulighed for at justere LED-lysstyrken ved hjælp af og knapperne.
4. ROTATE IMAGE button (roter billede-knap) - Når den trykkes på, giver den dig mulighed for at rotere billedet, der vises på LCD-skærmen, ved hjælp af og knapperne.
5. BRIGHTNESS button (lysstyrke-knap) – Når den trykkes på, giver den dig mulighed for at justere LCD-skærmens lysstyrke ved hjælp af og knapperne.
6. LEFT/DECREASE button (venstre/reducer-knap) – Afhængigt af den valgte driftstilstand (se punkterne 2 til 5 ovenfor) roterer den det viste billede til venstre eller reducerer farvebalancen, LED-lysstyrken eller LCD-skærmens lysstyrke, som relevant.
7. RIGHT/INCREASE button (højre/forøg-knap) – Afhængigt af den aktuelt valgte driftstilstand (se punkterne 2 til 5 ovenfor) roterer den det viste billede til højre eller øger farvebalancen, LED-lysstyrken eller LCD-skærmens lysstyrke, som relevant.
8. POWER indicator (strømindikator) – Lyser, når Boreskopet er tændt.
9. Camera Connector (kamerastik) – Stik til slangekameraet.
10. LCD Display (LCD-skærm) – Viser videofeedet fra slangekameraet.
11. Snake Camera (slangekamera) – Fører kameraet til områder med begrænset adgang.
12. Camera (kamera) – Leverer videofeed til LCD-skærmen.
13. LEDs (LED'er) – Giver belysning i områder med svagt lys.
14. Accessory Slot (tilbehørsport) – Fastgørelsespunkt for Boreskopets tilbehør.

UDSKIFTNING AF BATTERI

1. Find batteridækslet på bagsiden af Boreskopet.
2. Skub batteridækslet af (brug dine fingre).
3. Udskift batterierne med fire AA-batterier (brug Alkalinetype-batterier for længere levetid).

4. Geninstaller batteridækslet på bagsiden af Boreskopet.

KAMERAINSTALLATION

Skru slangekameraet på kamerastikket og spænd det fast med fingrene.

For at forhindre beskadigelse af kamerastikket eller slangekameraet må du IKKE OVERSPÆNDE.

Brug af enheden

BETJENING

1. Tryk og hold POWER knappen nede i ca. to sekunder, og slip den derefter.

• POWER (strøm) indikatoren lyser for at indikere, at enheden er tændt.
• LCD-skærmen viser billedet fra slangekameraet.

2. Før forsigtigt slangekameraet ind i det område, der skal observeres.
   LAD IKKE slangekameraet bøje i en vinkel større end 60 grader.
3. Juster kameraets LED-lysstyrke, LCD-skærmens lysstyrke og farvebalance og/eller billedorientering efter behov (se JUSTERINGER OG INDSTILLINGER nedenfor for mere information).
4. Når du er færdig med at se, skal du forsigtigt trække slangekameraet ud. Tryk og slip POWER knappen for at slukke for Boreskopet.

JUSTERINGER OG INDSTILLINGER

Boreskopet giver dig mulighed for at foretage flere justeringer og indstillinger for at konfigurere værktøjet til dine specifikke behov eller for at tilpasse det til miljømæssige krav. Du kan:

• Juster lysstyrken på kameraets LED'er for optimal billedkvalitet under dårlige lysforhold
• Juster LCD-skærmens lysstyrke og farvebalance
• Juster billedorienteringen ved at rotere det viste billede til venstre eller højre

Justeringer af Boreskopet forbliver aktive, indtil de efterfølgende ændres, eller indtil enheden slukkes.

Justering af LED-lysstyrke

1. Med Boreskopet tændt skal du trykke på LED knappen.

• Boreskopet går i "indstillings"-tilstand.

2. Juster LED-lysstyrken efter ønske:

• Tryk på LEFT/DECREASE knappen for at reducere LED-lysstyrken.
• Tryk på RIGHT/INCREASE knappen for at øge LED-lysstyrken.

3. Når den ønskede LED-lysstyrke er opnået, skal du trykke på LED knappen for at gemme dine ændringer og forlade "indstillings"-tilstanden.

Justering af skærmens lysstyrke

1. Med Boreskopet tændt skal du trykke på BRIGHTNESS knappen.

• Boreskopet går i "indstillings"-tilstand.

2. Juster skærmens lysstyrke efter ønske:

• Tryk på LEFT/DECREASE knappen for at reducere skærmens lysstyrke.
• Tryk på RIGHT/INCREASE knappen for at øge skærmens lysstyrke.

3. Når den ønskede skærmlysstyrke er opnået, skal du trykke på HOME knappen for at gemme dine ændringer og forlade "indstillings"-tilstanden.

Justering af farvebalancen

1. Med Boreskopet tændt skal du trykke på HOME knappen.

• Boreskopet går i "indstillings"-tilstand.

2. Juster farvebalancen efter ønske:

• Tryk på LEFT/DECREASE knappen for at reducere farvebalancen.
• Tryk på RIGHT/INCREASE knappen for at øge farvebalancen.

3. Når den ønskede farvebalance er opnået, skal du trykke på HOME knappen for at gemme dine ændringer og forlade "indstillings"-tilstanden.

Justering af billedorientering

1. Med Boreskopet tændt skal du trykke på ROTATE IMAGE knappen.

• Boreskopet går i "indstillings"-tilstand.

2. Juster billedorienteringen efter ønske:

• Tryk på LEFT/DECREASE knappen for at rotere det viste billede til venstre.
• Tryk på RIGHT/INCREASE knappen for at rotere det viste billede til højre.

3. Når den ønskede billedorientering er opnået, skal du trykke på HOME knappen for at gemme dine ændringer og forlade "indstillings"-tilstanden.

BEGRÆNSET ET ÅRS GARANTI

Producenten garanterer over for den oprindelige køber, at denne enhed er fri for defekter i materialer og udførelse under normal brug og vedligeholdelse i en periode på et (1) år fra datoen for det oprindelige køb.
Hvis enheden svigter inden for et (1) års perioden, vil den blive repareret eller udskiftet efter producentens valg uden beregning, når den returneres forudbetalt til Servicecenteret med købsbevis. Kvitteringen kan bruges til dette formål.
For service, send via U.P.S. (hvis muligt) forudbetalt til Producenten. Tillad 3-4 uger til service/reparation.

SERVICEPROCEDURER

Hvis du har spørgsmål, har brug for teknisk support eller information om OPDATERINGER og VALGFRIT TILBEHØR, bedes du kontakte din lokale butik, distributør eller Servicecenteret.

USA & Canada:
1 (800) 544-4124 (6:00 AM-6:00 PM PST, mandag til lørdag)

Alle andre:
(714) 241-6802 (6:00 AM-6:00 PM PST, mandag til lørdag)

FAX:
(714) 241-3979 (24 timer i døgnet)

Web:
www.innova.com

TEKNISK BISTAND
1 800 544 4124
SERVICE I USA
ASE-CERTIFICEREDE TEKNIKERE
INNOVA.COM

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

Copyright © 2019 IEC. Alle rettigheder forbeholdes.
