INNOVA 3380 - 2.7" LCD Priručnik za inspekcijsku kameru

Sadržaj

1 Sigurnosne mjere
2 Uvod
- 2.1 SVRHA I UPOTREBA
- 2.2 SPECIFIKACIJE
3 Kontrole uređaja
4 Korištenje uređaja
- 4.1 RAD
- 4.2 PODEŠAVANJA I POSTAVKE
5 OGRANIČENO JEDNOGODIŠNJE JAMSTVO
6 SERVISNI POSTUPCI
7 Reference
8 Preuzmi priručnik
9 Na drugim jezicima

Sigurnosne mjere

SIGURNOST NA PRVOM MJESTU!
Da biste izbjegli osobne ozljede, oštećenje instrumenta i/ili oštećenje vašeg vozila; nemojte koristiti Borescope (endoskop) prije čitanja ovog priručnika.

Ovaj priručnik opisuje uobičajene postupke testiranja koje koriste iskusni servisni tehničari. Mnogi postupci testiranja zahtijevaju mjere opreza kako bi se izbjegle nesreće koje mogu rezultirati osobnim ozljedama i/ili oštećenjem vašeg vozila ili opreme za testiranje. Uvijek pročitajte servisni priručnik vašeg vozila i slijedite njegove sigurnosne mjere opreza prije i tijekom bilo kojeg postupka testiranja ili servisiranja. UVIJEK se pridržavajte sljedećih općih sigurnosnih mjera opreza:

Borescope (endoskop) je namijenjen za korištenje od strane odraslih ili pod nadzorom odraslih samo.
Borescope (endoskop) nije dizajniran za korištenje u medicinskim primjenama.
Koristite Borescope (endoskop) samo u čistom, dobro prozračenom prostoru s odgovarajućim osvjetljenjem.
Nemojte koristiti Borescope (endoskop) u okruženju gdje temperatura prelazi 140°F (60°C).
Ispareni benzin i baterije su vrlo zapaljivi. Kako biste spriječili eksploziju, nemojte koristiti Borescope (endoskop) u blizini zapaljivih tekućina, plinova ili prašine.
Nemojte koristiti Borescope (endoskop) u blizini korozivnih kemikalija. Ove tvari mogu oštetiti zaštitni premaz alata i smanjiti radni vijek alata.
Kako biste zaštitili oči od izbačenih predmeta, kao i vrućih ili nagrizajućih tekućina, uvijek nosite odobrenu zaštitu za oči.
NEMOJTE dopustiti da se zmijska kamera savija pod kutom većim od 60 stupnjeva.
Ne dopustite da tekućina ili strana tvar uđu u Borescope (endoskop). Ako je prisutna kondenzacija, ostavite da ispari prije korištenja alata.
Čuvajte Borescope (endoskop) na suhom, dobro prozračenom mjestu.
Očistite kućište Borescope (endoskopa) sa 70% -tnom otopinom alkohola i krpom koja ne ostavlja dlačice. Očistite LCD zaslon nježnim brisanjem čistom, suhom krpom koja ne ostavlja dlačice.

Uvod

SVRHA I UPOTREBA

Borescope (endoskop) je ručna digitalna kamera koja vam omogućuje izvođenje nerazornih vizualnih pregleda malih prostora, područja s ograničenim pristupom ili područja sa slabim osvjetljenjem.

Borescope (endoskop) podržava samo inspekcije u stvarnom vremenu. Borescope (endoskop) NE podržava snimanje i pohranu slika.

SPECIFIKACIJE

Borescope (endoskop)

Veličina zaslona: 2.7 in. (68.6mm)
Radna struja: ≤500mA
Veličina baterije: AA (količina 4)

Zmijska kamera

Senzor slike: CMOS senzor
Efektivni pikseli: 720 X 480 piksela
Udaljenost fokusa: 1.18 in. do 3.15 in. (30mm do 80mm)
Kut gledanja: 60 stupnjeva
Duljina kamere: 37.8 in. (960mm)
LED diode kamere: 6 X 0603; 6 X 0402
Leća kamere: IP67 Nazivna potopna leća

Uključeni dodaci:

Ogledalo od 90 stupnjeva
Magnet
Kuka

Kontrole uređaja

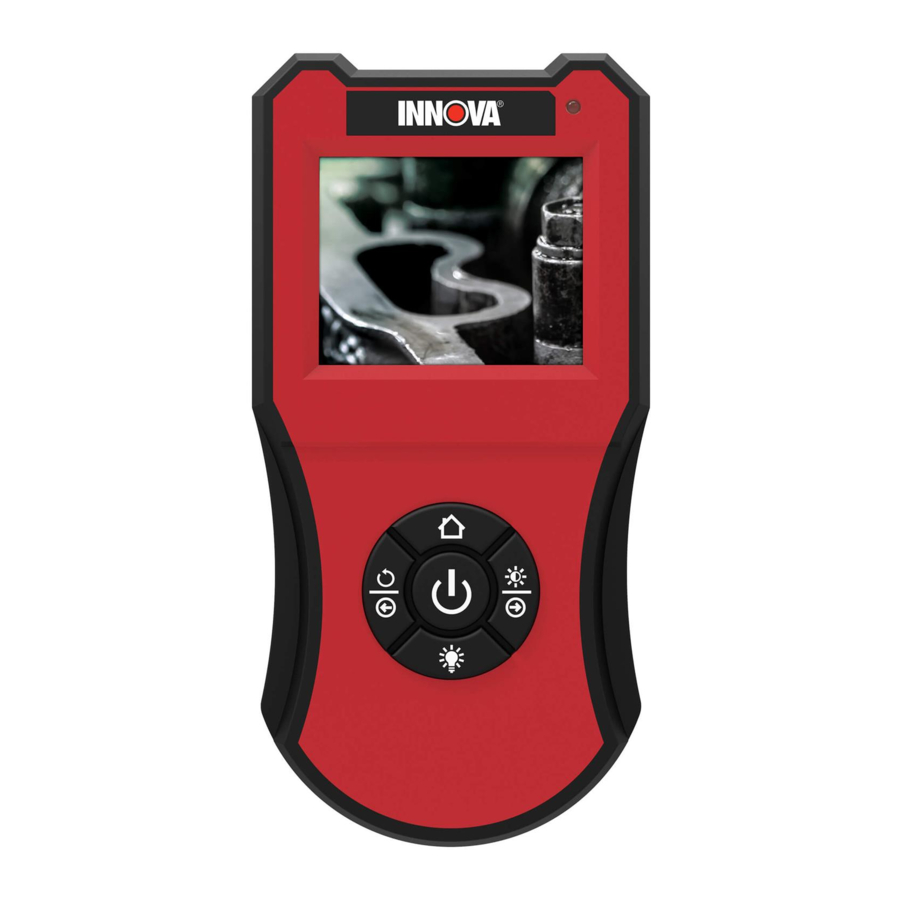

KONTROLE I POKAZATELJI

POWER button (tipka za uključivanje/isključivanje) - Uključuje i isključuje Borescope (endoskop). "ON" (uključeno) i "OFF" (isključeno).
HOME button (tipka za početnu stranicu) – Kada se pritisne u načinu prikaza, omogućuje podešavanje ravnoteže boja LCD-a pomoću tipki i . Kada se pritisne tijekom rotiranja prikazane slike ili podešavanja svjetline zaslona, vraća Borescope (endoskop) u način prikaza.
LED button (tipka za LED) – Kada se pritisne, omogućuje podešavanje svjetline LED dioda pomoću tipki i .
ROTATE IMAGE button (tipka za rotiranje slike) - Kada se pritisne, omogućuje rotiranje slike prikazane na LCD zaslonu pomoću tipki i .
BRIGHTNESS button (tipka za svjetlinu) – Kada se pritisne, omogućuje podešavanje svjetline LCD zaslona pomoću tipki i .
LEFT/DECREASE button (tipka lijevo/smanji) – Ovisno o odabranom načinu rada (pogledajte stavke 2 do 5 gore), rotira prikazanu sliku ulijevo ili smanjuje ravnotežu boja, svjetlinu LED dioda ili svjetlinu LCD zaslona, prema potrebi.
RIGHT/INCREASE button (tipka desno/povećaj) – Ovisno o trenutno odabranom načinu rada (pogledajte stavke 2 do 5 gore), rotira prikazanu sliku udesno ili povećava ravnotežu boja, svjetlinu LED dioda ili svjetlinu LCD zaslona, prema potrebi.
POWER indicator (pokazatelj napajanja) – Svijetli kada je Borescope (endoskop) uključen.
Camera Connector (priključak za kameru) – Priključak za zmijsku kameru.
LCD Display (LCD zaslon) – Prikazuje video feed sa zmijske kamere.
Snake Camera (zmijska kamera) – Usmjerava kameru u područja s ograničenim pristupom.
Camera (kamera) – Isporučuje video feed na LCD zaslon.
LEDs (LED diode) – Osiguravaju osvjetljenje u područjima sa slabim osvjetljenjem.
Accessory Slot (utor za pribor) – Točka pričvršćivanja za pribor Borescope (endoskopa).

ZAMJENA BATERIJE

Pronađite poklopac baterije na stražnjoj strani Borescope (endoskopa).
Skinite poklopac baterije (koristite prste).
Zamijenite baterije s četiri AA baterije (za dulji vijek trajanja koristite alkalne baterije).
Ponovno postavite poklopac baterije na stražnju stranu Borescope (endoskopa).

INSTALACIJA KAMERE

Navucite zmijsku kameru na priključak za kameru i zategnite prstima.

Kako biste spriječili oštećenje navoja priključka kamere ili zmijske kamere, NEMOJTE PRETEGNUTI.

Korištenje uređaja

RAD

Pritisnite i držite tipku POWER (uključivanje/isključivanje) otprilike dvije sekunde, a zatim je otpustite.

POWER (pokazatelj napajanja) svijetli kako bi označio da je jedinica uključena.
LCD zaslon prikazuje sliku sa zmijske kamere.

Pažljivo usmjerite zmijsku kameru na mjesto koje želite promatrati.
NEMOJTE dopustiti da se zmijska kamera savija pod kutom većim od 60 stupnjeva.
Podesite svjetlinu LED dioda kamere, svjetlinu LCD zaslona i ravnotežu boja i/ili orijentaciju slike prema potrebi (za više informacija pogledajte PODEŠAVANJA I POSTAVKE u nastavku).
Kada završite s gledanjem, pažljivo izvucite zmijsku kameru. Pritisnite i otpustite tipku POWER (uključivanje/isključivanje) da biste isključili Borescope (endoskop).

PODEŠAVANJA I POSTAVKE

Borescope (endoskop) vam omogućuje da napravite nekoliko podešavanja i postavki kako biste konfigurirali alat prema vašim posebnim potrebama ili kako bi odgovarao zahtjevima okoline. Možete:

Podesiti svjetlinu LED dioda kamere za optimalnu kvalitetu slike u uvjetima slabog osvjetljenja
Podesiti svjetlinu i ravnotežu boja LCD zaslona
Podesiti orijentaciju slike rotiranjem prikazane slike ulijevo ili udesno

Podešavanja Borescope (endoskopa) ostaju aktivna dok se naknadno ne promijene ili dok se jedinica ne isključi.

Podešavanje svjetline LED dioda

Dok je Borescope (endoskop) uključen, pritisnite tipku LED (LED) .

Borescope (endoskop) ulazi u način rada "setting" (postavljanje).

Podesite svjetlinu LED dioda po želji:

Pritisnite tipku LEFT/DECREASE (lijevo/smanji) da biste smanjili svjetlinu LED dioda.
Pritisnite tipku RIGHT/INCREASE (desno/povećaj) da biste povećali svjetlinu LED dioda.

Kada se postigne željena svjetlina LED dioda, pritisnite tipku LED (LED) da biste spremili promjene i izašli iz načina rada "setting" (postavljanje).

Podešavanje svjetline zaslona

Dok je Borescope (endoskop) uključen, pritisnite tipku BRIGHTNESS (svjetlina) .

Borescope (endoskop) ulazi u način rada "setting" (postavljanje).

Podesite svjetlinu zaslona po želji:

Pritisnite tipku LEFT/DECREASE (lijevo/smanji) da biste smanjili svjetlinu zaslona.
Pritisnite tipku RIGHT/INCREASE (desno/povećaj) da biste povećali svjetlinu zaslona.

Kada se postigne željena svjetlina zaslona, pritisnite tipku HOME (početna stranica) da biste spremili promjene i izašli iz načina rada "setting" (postavljanje).

Podešavanje ravnoteže boja

Dok je Borescope (endoskop) uključen, pritisnite tipku HOME (početna stranica) .

Borescope (endoskop) ulazi u način rada "setting" (postavljanje).

Podesite ravnotežu boja po želji:

Pritisnite tipku LEFT/DECREASE (lijevo/smanji) da biste smanjili ravnotežu boja.
Pritisnite tipku RIGHT/INCREASE (desno/povećaj) da biste povećali ravnotežu boja.

Kada se postigne željena ravnoteža boja, pritisnite tipku HOME (početna stranica) da biste spremili promjene i izašli iz načina rada "setting" (postavljanje).

Podešavanje orijentacije slike

Dok je Borescope (endoskop) uključen, pritisnite tipku ROTATE IMAGE (rotiraj sliku) .

Borescope (endoskop) ulazi u način rada "setting" (postavljanje).

Podesite orijentaciju slike po želji:

Pritisnite tipku LEFT/DECREASE (lijevo/smanji) da biste rotirali prikazanu sliku ulijevo.
Pritisnite tipku RIGHT/INCREASE (desno/povećaj) da biste rotirali prikazanu sliku udesno.

Kada se postigne željena orijentacija slike, pritisnite tipku HOME (početna stranica) da biste spremili promjene i izašli iz načina rada "setting" (postavljanje).

OGRANIČENO JEDNOGODIŠNJE JAMSTVO

Proizvođač jamči izvornom kupcu da je ova jedinica bez nedostataka u materijalu i izradi pri normalnoj uporabi i održavanju u razdoblju od jedne (1) godine od datuma originalne kupnje.
Ako se jedinica pokvari unutar razdoblja od jedne (1) godine, bit će popravljena ili zamijenjena, prema izboru proizvođača, bez naknade, kada se vrati unaprijed plaćena u servisni centar s dokazom o kupnji. Potvrda o prodaji može se koristiti u tu svrhu.
Za servis, pošaljite putem U.P.S. (ako je moguće) unaprijed plaćeno proizvođaču. Ostavite 3-4 tjedna za servis/popravak.

SERVISNI POSTUPCI

Ako imate bilo kakvih pitanja, trebate tehničku podršku ili informacije o AŽURIRANJIMA i OPCIONALNOJ DODATNOJ OPREMI, obratite se lokalnoj trgovini, distributeru ili servisnom centru.

SAD & Kanada:
1 (800) 544-4124 (6:00 AM-6:00 PM PST, od ponedjeljka do subote)

Svi ostali:
(714) 241-6802 (6:00 AM-6:00 PM PST, od ponedjeljka do subote)

FAX:
(714) 241-3979 (24 sata)

Web:
www.innova.com

TEHNIČKA POMOĆ
1 800 544 4124
SERVIS U SAD-U
ASE CERTIFICIRANI TEHNIČARI
INNOVA.COM

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614
