INNOVA 3380 - 2.7" LCD Inspection Camera qo'llanmasi

Xavfsizlik choralari

AVVAL XAVFSIZLIK!
Shaxsiy jarohatlanish, asbobning shikastlanishi va/yoki avtomobilingizga zarar yetkazmaslik uchun Boreskopdan ushbu qo'llanmani o'qimasdan oldin foydalanmang.

Ushbu qo'llanma tajribali xizmat ko'rsatish texniklari tomonidan qo'llaniladigan umumiy sinov tartiblarini tavsiflaydi. Ko'pgina sinov tartiblari shaxsiy jarohatlarga va/yoki avtomobilingizga yoki sinov uskunangizga zarar yetkazishi mumkin bo'lgan baxtsiz hodisalarning oldini olish uchun ehtiyot choralarini ko'rishni talab qiladi. Har qanday sinov yoki xizmat ko'rsatish tartibidan oldin va uning davomida avtomobilingizning xizmat ko'rsatish qo'llanmasini har doim o'qing va uning xavfsizlik choralariga rioya qiling. DOIMO quyidagi umumiy xavfsizlik choralariga rioya qiling:

• Boreskop faqat kattalar tomonidan yoki kattalar nazorati ostida foydalanish uchun mo'ljallangan .
• Boreskop tibbiy maqsadlarda foydalanish uchun mo'ljallanmagan .
• Boreskopdan faqat toza, yaxshi shamollatiladigan va yetarli yorug'lik bo'lgan joyda foydalaning.
• Boreskopni harorat 140°F (60°C) dan yuqori bo'lgan muhitda ishlatmang.
• Yoqilg'i va akkumulyator bug'lari juda oson yonuvchan. Portlashning oldini olish uchun Boreskopni yonuvchan suyuqliklar, gazlar yoki chang yaqinida ishlatmang.
• Boreskopni korroziv kimyoviy moddalar yaqinida ishlatmang. Ushbu moddalar asbobning himoya qoplamasiga zarar yetkazishi va asbobning ishlash muddatini qisqartirishi mumkin.
• Ko'zlaringizni uchib ketadigan narsalardan, shuningdek, issiq yoki kaustik suyuqliklardan himoya qilish uchun doimo tasdiqlangan ko'zni himoya qiluvchi vositalarni taqing.
• Ilon kameraning 60 darajadan katta burchak ostida egilishiga YO'L QO'YMAYING.
• Boreskopga suyuqlik yoki begona moddalar kirishiga yo'l qo'ymang. Agar kondensatsiya mavjud bo'lsa, asbobni ishlatishdan oldin uning bug'lanishiga ruxsat bering.
• Boreskopni quruq, yaxshi shamollatiladigan joyda saqlang.
• Boreskop korpusini 70% spirtli eritma va tuklarsiz mato bilan tozalang. LCD displeyni toza, quruq tuklarsiz mato bilan ehtiyotkorlik bilan artib tozalang.

Kirish

MAQSAD VA FOYDALANISH

Boreskop - bu kichik joy, cheklangan kirish yoki kam yorug'lik joylarida buzilmaydigan vizual tekshiruvlarni o'tkazishga imkon beradigan qo'lda ishlatiladigan raqamli kamera.

Boreskop faqat real vaqtda tekshiruvlarni qo'llab-quvvatlaydi. Boreskop tasvirlarni suratga olish va saqlashni qo'llab-quvvatlamaydi.

TEXNIK XUSUSIYATLAR

Boreskop

• Displey hajmi: 2.7 dyuym (68.6mm)
• Ishlash toki: ≤500mA
• Batareya hajmi: AA (4 dona)

Ilon kamera

• Tasvir sensori: CMOS sensor
• Samarali piksellar: 720 X 480 piksel
• Fokus masofasi: 1.18 dyuymdan 3.15 dyuymgacha (30 mm dan 80 mm gacha)
• Ko'rish burchagi: 60 daraja
• Kamera uzunligi: 37.8 dyuym (960mm)
• Kamera LEDlari: 6 X 0603; 6 X 0402
• Kamera linzalari: IP67 suvga chidamli linzalar

Qo'shilgan aksessuarlar:

• 90 graduslik oyna
• Magnit
• Ilgak

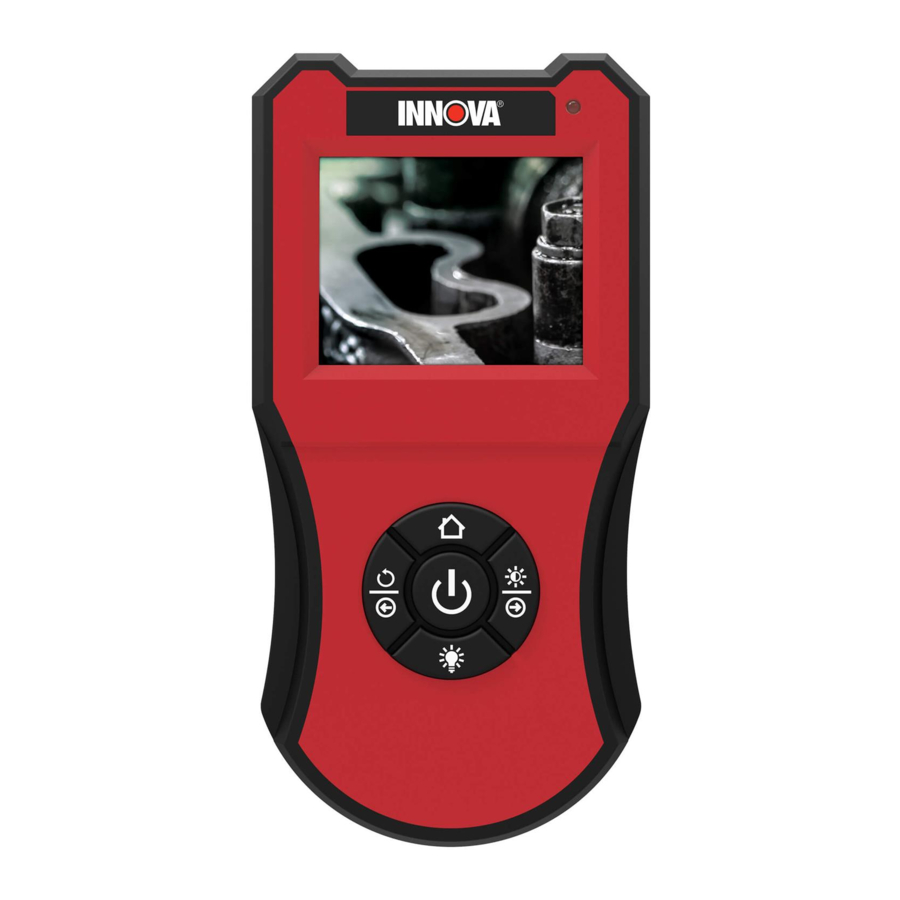

Qurilma boshqaruvlari

BOSHQARUVLAR VA INDIKATORLAR

1. POWER (quvvat) tugmasi - Boreskopni "ON (yoqish)" va "OFF (o'chirish)" holatiga o'tkazadi.
2. HOME (uy) tugmasi – Displey rejimida bosilganda, va tugmalaridan foydalanib LCD rang balansini sozlashga imkon beradi. Ko'rsatilgan tasvirni aylantirish yoki displey yorqinligini sozlash vaqtida bosilganda, Boreskopni displey rejimiga qaytaradi.
3. LED tugmasi – Bosilganda, va tugmalaridan foydalanib LED yorqinligini sozlashga imkon beradi.
4. ROTATE IMAGE (tasvirni aylantirish) tugmasi - Bosilganda, LCD displeyda ko'rsatilgan tasvirni va tugmalaridan foydalanib aylantirishga imkon beradi.
5. BRIGHTNESS (yorqinlik) tugmasi – Bosilganda, LCD displey yorqinligini va tugmalaridan foydalanib sozlashga imkon beradi.
6. LEFT/DECREASE (chap/kamaytirish) tugmasi – Tanlangan ishlash rejimiga qarab (yuqoridagi 2 dan 5 gacha bo'lgan elementlarga qarang), ko'rsatilgan tasvirni chapga aylantiradi yoki rang balansini, LED yorqinligini yoki LCD displey yorqinligini mos ravishda kamaytiradi.
7. RIGHT/INCREASE (o'ng/oshirish) tugmasi – Hozirda tanlangan ishlash rejimiga qarab (yuqoridagi 2 dan 5 gacha bo'lgan elementlarga qarang), ko'rsatilgan tasvirni o'ngga aylantiradi yoki rang balansini, LED yorqinligini yoki LCD displey yorqinligini mos ravishda oshiradi.
8. POWER (quvvat) indikatori – Boreskop YOQILGANda yonadi.
9. Camera Connector (kamera ulagichi) – Ilon kamera uchun ulagich.
10. LCD Display (LCD displey) – Ilon kameradan video oqimini ko'rsatadi.
11. Snake Camera (ilon kamera) – Kamerani kirish cheklangan joylarga yo'naltiradi.
12. Camera (kamera) – LCD displeyga video oqimini yetkazib beradi.
13. LEDs (LEDlar) – Kam yorug'likli joylarda yoritishni ta'minlaydi.
14. Accessory Slot (aksessuar uyasi) – Boreskop aksessuarlari uchun biriktirish nuqtasi.

BATAREYANI ALMASHTIRISH

1. Boreskopning orqa tomonida batareya qopqog'ini toping.
2. Batareya qopqog'ini siljitib oling (barmoqlaringizdan foydalaning).
3. Batareyalarni to'rtta AA o'lchamli batareyaga almashtiring (uzoqroq ishlash uchun ishqoriy batareyalardan foydalaning).

4. Batareya qopqog'ini Boreskopning orqa tomoniga qayta o'rnating.

KAMERANI O'RNATISH

Ilon kamerani kamera ulagichiga o'tkazing va barmoq bilan mahkamlang.

Kamera ulagichi yoki ilon kameraning rezbasiga zarar yetkazmaslik uchun HADdan TASHQARI QATTIQ TORTMANG.

Qurilmadan foydalanish

ISHLASH

1. POWER (quvvat) tugmasini taxminan ikki soniya bosib turing, so'ngra qo'yib yuboring.

• POWER (quvvat) indikatori qurilma yoqilganligini bildirish uchun yonadi.
• LCD displey ilon kameradan tasvirni ko'rsatadi.

2. Ilon kamerani kuzatiladigan joyga ehtiyotkorlik bilan yo'naltiring.
   Ilon kameraning 60 darajadan katta burchak ostida egilishiga YO'L QO'YMAYING.
3. Kamera LED yorqinligini, LCD displey yorqinligini va rang balansini va/yoki tasvir yo'nalishini zarur bo'lganda sozlang (qo'shimcha ma'lumot olish uchun quyidagi SOZLASH VA PARAMETRLARga qarang).
4. Ko'rishni tugatgandan so'ng, ilon kamerani ehtiyotkorlik bilan chiqarib oling. Boreskopni o'chirish uchun POWER (quvvat) tugmasini bosing va qo'yib yuboring.

SOZLASH VA PARAMETRLAR

Boreskop sizga asbobni o'zingizning ehtiyojlaringizga moslashtirish yoki atrof-muhit talablariga moslashtirish uchun bir nechta sozlash va parametrlarni kiritishga imkon beradi. Siz quyidagilarni qilishingiz mumkin:

• Kam yorug'lik sharoitida optimal tasvir sifati uchun kamera LEDlarining yorqinligini sozlang
• LCD displey yorqinligi va rang balansini sozlang
• Ko'rsatilgan tasvirni chapga yoki o'ngga aylantirib, tasvir yo'nalishini sozlang

Boreskopga kiritilgan sozlashlar keyinchalik o'zgartirilmaguncha yoki qurilma o'chirilmaguncha faol bo'lib qoladi.

LED yorqinligini sozlash

1. Boreskop YOQILGAN holatda, LED tugmasini bosing.

• Boreskop "sozlash" rejimiga kiradi.

2. LED yorqinligini xohlaganingizcha sozlang:

• LED yorqinligini kamaytirish uchun LEFT/DECREASE (chap/kamaytirish) tugmasini bosing.
• LED yorqinligini oshirish uchun RIGHT/INCREASE (o'ng/oshirish) tugmasini bosing.

3. Kerakli LED yorqinligi olingandan so'ng, o'zgarishlarni saqlash va "sozlash" rejimidan chiqish uchun LED tugmasini bosing.

Displey yorqinligini sozlash

1. Boreskop YOQILGAN holatda, BRIGHTNESS (yorqinlik) tugmasini bosing.

• Boreskop "sozlash" rejimiga kiradi.

2. Displey yorqinligini xohlaganingizcha sozlang:

• Displey yorqinligini kamaytirish uchun LEFT/DECREASE (chap/kamaytirish) tugmasini bosing.
• Displey yorqinligini oshirish uchun RIGHT/INCREASE (o'ng/oshirish) tugmasini bosing.

3. Kerakli displey yorqinligi olingandan so'ng, o'zgarishlarni saqlash va "sozlash" rejimidan chiqish uchun HOME (uy) tugmasini bosing.

Rang balansini sozlash

1. Boreskop YOQILGAN holatda, HOME (uy) tugmasini bosing.

• Boreskop "sozlash" rejimiga kiradi.

2. Rang balansini xohlaganingizcha sozlang:

• Rang balansini kamaytirish uchun LEFT/DECREASE (chap/kamaytirish) tugmasini bosing.
• Rang balansini oshirish uchun RIGHT/INCREASE (o'ng/oshirish) tugmasini bosing.

3. Kerakli rang balansi olingandan so'ng, o'zgarishlarni saqlash va "sozlash" rejimidan chiqish uchun HOME (uy) tugmasini bosing.

Tasvir yo'nalishini sozlash

1. Boreskop YOQILGAN holatda, ROTATE IMAGE (tasvirni aylantirish) tugmasini bosing.

• Boreskop "sozlash" rejimiga kiradi.

2. Tasvir yo'nalishini xohlaganingizcha sozlang:

• Ko'rsatilgan tasvirni chapga aylantirish uchun LEFT/DECREASE (chap/kamaytirish) tugmasini bosing.
• Ko'rsatilgan tasvirni o'ngga aylantirish uchun RIGHT/INCREASE (o'ng/oshirish) tugmasini bosing.

3. Kerakli tasvir yo'nalishi olingandan so'ng, o'zgarishlarni saqlash va "sozlash" rejimidan chiqish uchun HOME (uy) tugmasini bosing.

BIR YILLIK CHEKLANGAN KAFOLAT

Ishlab chiqaruvchi ushbu qurilmani asl xaridorga normal foydalanish va texnik xizmat ko'rsatish sharoitida asl xarid qilingan sanadan boshlab bir (1) yil davomida materiallar va ishlov berishdagi nuqsonlardan xoli bo'lishiga kafolat beradi.
Agar qurilma bir (1) yil ichida ishlamay qolsa, u Ishlab chiqaruvchining xohishiga ko'ra, xaridni tasdiqlovchi hujjat bilan Xizmat ko'rsatish markaziga oldindan to'langan holda qaytarilganda, bepul ta'mirlanadi yoki almashtiriladi. Sotuv cheki ushbu maqsad uchun ishlatilishi mumkin.
Xizmat ko'rsatish uchun, iloji bo'lsa, U.P.S. orqali Ishlab chiqaruvchiga oldindan to'langan holda yuboring. Xizmat ko'rsatish/ta'mirlash uchun 3-4 hafta vaqt bering.

XIZMAT KO'RSATISH TARTIBLARI

Agar sizda biron bir savol bo'lsa, texnik yordam yoki YANGILANISHLAR va QO'SHIMCHA AKSESSUARLAR haqida ma'lumot kerak bo'lsa, iltimos, mahalliy do'koningizga, distribyutoringizga yoki Xizmat ko'rsatish markaziga murojaat qiling.

AQSh va Kanada:
1 (800) 544-4124 (PST bo'yicha soat 6:00 dan 18:00 gacha, dushanbadan shanbagacha)

Boshqalar:
(714) 241-6802 (PST bo'yicha soat 6:00 dan 18:00 gacha, dushanbadan shanbagacha)

FAKS:
(714) 241-3979 (24 soat)

Veb-sayt:
www.innova.com

TEXNIK YORDAM
1 800 544 4124
AQSHDA XIZMAT KO'RSATISH
ASE SERTIFIKATLANGAN TEXNIKLAR
INNOVA.COM

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

Mualliflik huquqi © 2019 IEC. Barcha huquqlar himoyalangan.
