INNOVA 3380 - 2.7" Mwongozo wa Kamera ya Ukaguzi ya LCD

Tahadhari za Usalama

USALAMA KWANZA!
Ili kuepuka majeraha ya kibinafsi, uharibifu wa kifaa na/au uharibifu wa gari lako; usitumie Borescope kabla ya kusoma mwongozo huu.

Mwongozo huu unaeleza taratibu za kawaida za majaribio zinazotumiwa na mafundi wa huduma wenye uzoefu. Taratibu nyingi za majaribio zinahitaji tahadhari ili kuepuka ajali ambazo zinaweza kusababisha majeraha ya kibinafsi, na/au uharibifu wa gari lako au vifaa vya majaribio. Soma daima mwongozo wa huduma wa gari lako na ufuate tahadhari zake za usalama kabla na wakati wa jaribio au utaratibu wowote wa huduma. DAIMA zingatia tahadhari zifuatazo za usalama kwa ujumla:

• Borescope imekusudiwa kutumiwa na watu wazima au chini ya usimamizi wa mtu mzima tu.
• Borescope haikusudiwi kutumiwa katika matumizi ya kimatibabu.
• Tumia Borescope tu katika eneo safi, lenye uingizaji hewa mzuri na lenye mwanga wa kutosha.
• Usitumie Borescope katika mazingira ambapo halijoto inazidi 140°F (60°C).
• Mivuke ya mafuta na betri huwaka sana. Ili kuzuia mlipuko, usitumie Borescope karibu na vimiminika vinavyoweza kuwaka, gesi au vumbi.
• Usitumie Borescope karibu na kemikali babuzi. Dutu hizi zinaweza kuharibu mipako ya kinga ya chombo na kupunguza maisha ya kazi ya chombo.
• Ili kulinda macho yako dhidi ya vitu vinavyorushwa pamoja na vimiminika vya moto au babuzi, daima vaa kinga ya macho iliyoidhinishwa.
• USIRUHUSU kamera ya nyoka kupinda kwa pembe kubwa kuliko nyuzi 60.
• Usiruhusu vimiminika au vitu vya kigeni kuingia kwenye Borescope. Ikiwa condensation iko, iruhusu kuyeyuka kabla ya kutumia chombo.
• Hifadhi Borescope katika eneo kavu, lenye uingizaji hewa mzuri.
• Safisha nyumba ya Borescope na suluhisho la pombe la 70% na kitambaa kisicho na pamba. Safisha onyesho la LCD kwa kuifuta kwa upole na kitambaa safi, kavu kisicho na pamba.

Utangulizi

MADHUMUNI NA MATUMIZI

Borescope ni kamera ya kidijitali inayoshikiliwa kwa mkono ambayo hukuruhusu kufanya ukaguzi wa kuona usioharibu wa nafasi ndogo, ufikiaji mdogo, au maeneo yenye mwanga mdogo.

Borescope inasaidia ukaguzi wa wakati halisi tu. Borescope HAISAIDII kunasa na kuhifadhi picha.

MAELEZO

Borescope

• Ukubwa wa Onyesho: inchi 2.7 (68.6mm)
• Mkondo wa Uendeshaji: ≤500mA
• Ukubwa wa Betri: AA (qty 4)

Kamera ya Nyoka

• Sensor ya Picha: sensor ya CMOS
• Pikseli Zinazotumika: pikseli 720 X 480
• Umbali wa Kuzingatia: inchi 1.18 hadi inchi 3.15 (30mm hadi 80mm)
• Pembe ya Kutazama: nyuzi 60
• Urefu wa Kamera: inchi 37.8 (960mm)
• LED za Kamera: 6 X 0603; 6 X 0402
• Lenzi ya Kamera: Lenzi Inayokadiriwa IP67 Inayoweza Kuzamishwa

Vifaa Vilivyojumuishwa:

• Kioo cha Nyuzi 90
• Sumaku
• Ndoano

Udhibiti wa Kifaa

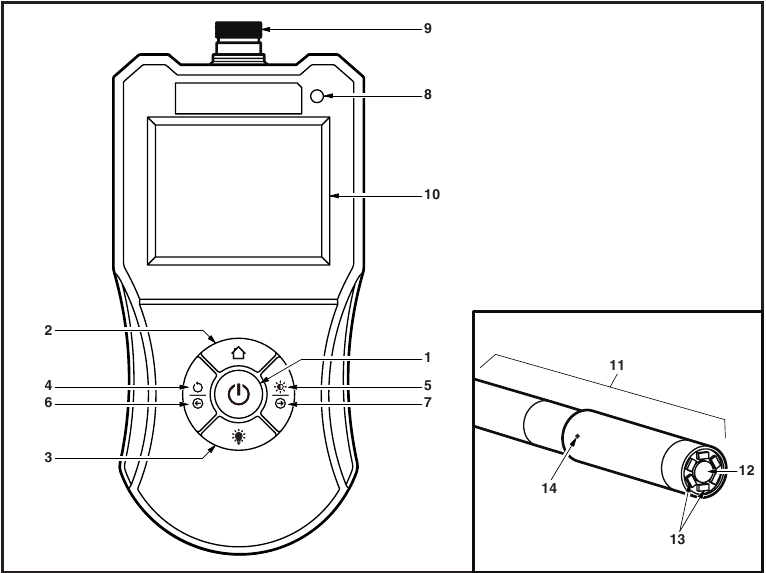

UDHIBITI NA VIASHIRIA

1. Kitufe cha NGUVU - Huwasha Borescope "WASHA" na "ZIMA".
2. Kitufe cha NYUMBANI – Unapobonyezwa ukiwa katika hali ya kuonyesha, hukuruhusu kurekebisha usawa wa rangi ya LCD kwa kutumia vitufe vya na . Unapobonyezwa huku ukizungusha picha iliyoonyeshwa au kurekebisha mwangaza wa onyesho, hurudisha Borescope kwenye hali ya kuonyesha.
3. Kitufe cha LED – Unapobonyezwa, hukuruhusu kurekebisha mwangaza wa LED kwa kutumia vitufe vya na .
4. Kitufe cha ZUNGUSHA PICHA - Unapobonyezwa, hukuruhusu kuzungusha picha iliyoonyeshwa kwenye onyesho la LCD kwa kutumia vitufe vya na .
5. Kitufe cha MWANGAZA – Unapobonyezwa, hukuruhusu kurekebisha mwangaza wa onyesho la LCD kwa kutumia vitufe vya na .
6. Kitufe cha KUSHOTO/PUNGUZA – Kulingana na hali ya uendeshaji iliyochaguliwa (ona vipengee 2 hadi 5 hapo juu), huzungusha picha iliyoonyeshwa upande wa kushoto au hupunguza usawa wa rangi, mwangaza wa LED au mwangaza wa onyesho la LCD, kama inavyofaa.
7. Kitufe cha KULIA/ONGEZA – Kulingana na hali ya uendeshaji iliyochaguliwa kwa sasa (ona vipengee 2 hadi 5 hapo juu), huzungusha picha iliyoonyeshwa upande wa kulia au huongeza usawa wa rangi, mwangaza wa LED au mwangaza wa onyesho la LCD, kama inavyofaa.
8. Kiashiria cha NGUVU – Huwaka wakati Borescope imewashwa.
9. Kiunganishi cha Kamera – Kiunganishi cha kamera ya nyoka.
10. Onyesho la LCD – Huonyesha mlisho wa video kutoka kwa kamera ya nyoka.
11. Kamera ya Nyoka – Huelekeza kamera kwenye maeneo yenye ufikiaji mdogo.
12. Kamera – Hutoa mlisho wa video kwenye onyesho la LCD.
13. LED – Hutoa mwangaza katika maeneo yenye mwanga mdogo.
14. Nafasi ya Vifaa – Sehemu ya kushikamana kwa vifaa vya Borescope.

UBADILISHAJI WA BETRI

1. Tafuta kifuniko cha betri nyuma ya Borescope.
2. Telezesha kifuniko cha betri (tumia vidole vyako).
3. Badilisha betri na betri nne za ukubwa wa AA (kwa maisha marefu, tumia betri za aina ya alkali).

4. Sakinisha tena kifuniko cha betri nyuma ya Borescope.

USAKINISHAJI WA KAMERA

Funga kamera ya nyoka kwenye kiunganishi cha kamera na kaza kwa kidole.

Ili kuzuia uharibifu wa uzi kwenye kiunganishi cha kamera au kamera ya nyoka, USIKAZE SANA.

Kutumia Kifaa

UENDESHAJI

1. Bonyeza na ushikilie kitufe cha NGUVU kwa takriban sekunde mbili, kisha uachilie.

• Kiashiria cha NGUVU huwaka kuonyesha kuwa kitengo kimewashwa.
• Onyesho la LCD linaonyesha picha kutoka kwa kamera ya nyoka.

2. Elekeza kwa uangalifu kamera ya nyoka kwenye eneo litakaloangaliwa.
   USIRUHUSU kamera ya nyoka kupinda kwa pembe kubwa kuliko nyuzi 60.
3. Rekebisha mwangaza wa LED ya kamera, mwangaza wa onyesho la LCD na usawa wa rangi, na/au mwelekeo wa picha kama inavyohitajika (ona MREKEBISHO NA MIPANGILIO, hapa chini, kwa habari zaidi.
4. Unapomaliza kutazama, toa kwa uangalifu kamera ya nyoka. Bonyeza na uachilie kitufe cha NGUVU ili kuzima Borescope.

MREKEBISHO NA MIPANGILIO

Borescope hukuruhusu kufanya marekebisho na mipangilio kadhaa ili kusanidi chombo kwa mahitaji yako maalum au kutosheleza mahitaji ya mazingira. Unaweza:

• Rekebisha mwangaza wa LED za kamera kwa ubora bora wa picha katika hali ya mwanga mdogo
• Rekebisha mwangaza wa onyesho la LCD na usawa wa rangi
• Rekebisha mwelekeo wa picha kwa kuzungusha picha iliyoonyeshwa kushoto au kulia

Marekebisho ya Borescope hubaki hai hadi yabadilishwe baadaye, au hadi kitengo kimezimwa.

Kurekebisha Mwangaza wa LED

1. Borescope ikiwa imewashwa, bonyeza kitufe cha LED .

• Borescope inaingia katika hali ya "kuweka".

2. Rekebisha mwangaza wa LED kama inavyotakiwa:

• Bonyeza kitufe cha KUSHOTO/PUNGUZA ili kupunguza mwangaza wa LED.
• Bonyeza kitufe cha KULIA/ONGEZA ili kuongeza mwangaza wa LED.

3. Mwangaza wa LED unaotakiwa unapopatikana, bonyeza kitufe cha LED ili kuhifadhi mabadiliko yako na uondoke kwenye hali ya "kuweka".

Kurekebisha Mwangaza wa Onyesho

1. Borescope ikiwa imewashwa, bonyeza kitufe cha MWANGAZA .

• Borescope inaingia katika hali ya "kuweka".

2. Rekebisha mwangaza wa onyesho kama inavyotakiwa:

• Bonyeza kitufe cha KUSHOTO/PUNGUZA ili kupunguza mwangaza wa onyesho.
• Bonyeza kitufe cha KULIA/ONGEZA ili kuongeza mwangaza wa onyesho.

3. Mwangaza wa onyesho unaotakiwa unapopatikana, bonyeza kitufe cha NYUMBANI ili kuhifadhi mabadiliko yako na uondoke kwenye hali ya "kuweka".

Kurekebisha Usawa wa Rangi

1. Borescope ikiwa imewashwa, bonyeza kitufe cha NYUMBANI .

• Borescope inaingia katika hali ya "kuweka".

2. Rekebisha usawa wa rangi kama inavyotakiwa:

• Bonyeza kitufe cha KUSHOTO/PUNGUZA ili kupunguza usawa wa rangi.
• Bonyeza kitufe cha KULIA/ONGEZA ili kuongeza usawa wa rangi.

3. Usawa wa rangi unaotakiwa unapopatikana, bonyeza kitufe cha NYUMBANI ili kuhifadhi mabadiliko yako na uondoke kwenye hali ya "kuweka".

Kurekebisha Mwelekeo wa Picha

1. Borescope ikiwa imewashwa, bonyeza kitufe cha ZUNGUSHA PICHA .

• Borescope inaingia katika hali ya "kuweka".

2. Rekebisha mwelekeo wa picha kama inavyotakiwa:

• Bonyeza kitufe cha KUSHOTO/PUNGUZA ili kuzungusha picha iliyoonyeshwa upande wa kushoto.
• Bonyeza kitufe cha KULIA/ONGEZA ili kuzungusha picha iliyoonyeshwa upande wa kulia.

3. Mwelekeo wa picha unaotakiwa unapopatikana, bonyeza kitufe cha NYUMBANI ili kuhifadhi mabadiliko yako na uondoke kwenye hali ya "kuweka".

DHAMANA YA MWAKA MMOJA ILIYO NA KIKOMO

Mtengenezaji anamhakikishia mnunuzi wa asili kwamba kitengo hiki hakina kasoro katika vifaa na uundaji chini ya matumizi na matengenezo ya kawaida kwa kipindi cha mwaka mmoja (1) kutoka tarehe ya ununuzi wa asili.
Ikiwa kitengo kitashindwa ndani ya kipindi cha mwaka mmoja (1), kitarekebishwa au kubadilishwa, kwa hiari ya Mtengenezaji, bila malipo, kitakaporudishwa kikiwa kimelipiwa kwa Kituo cha Huduma na Uthibitisho wa Ununuzi. Risiti ya mauzo inaweza kutumika kwa madhumuni haya.
Kwa huduma, tuma kupitia U.P.S. (ikiwezekana) kimelipiwa kwa Mtengenezaji. Ruhusu wiki 3-4 kwa huduma/urekebishaji.

TARATIBU ZA HUDUMA

Ikiwa una maswali yoyote, unahitaji usaidizi wa kiufundi au habari kuhusu SASISHO na VIFAA VYA HIARI, tafadhali wasiliana na duka lako la karibu, msambazaji au Kituo cha Huduma.

USA & Kanada:
1 (800) 544-4124 (6:00 AM-6:00 PM PST, Jumatatu hadi Jumamosi)

Wengine wote:
(714) 241-6802 (6:00 AM-6:00 PM PST, Jumatatu hadi Jumamosi)

FAX:
(714) 241-3979 (saa 24)

Tovuti:
www.innova.com

MSAADA WA KIUFUNDI
1 800 544 4124
HUDUMA NCHINI MAREKANI
MAFUNDI WALIOTHIBITISHWA NA ASE
INNOVA.COM

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

Hakimiliki © 2019 IEC. Haki Zote Zimehifadhiwa.
