INNOVA 3380 - 2.7" LCD инспекциялық камерасының нұсқаулығы

Қауіпсіздік шаралары

ҚАУІПСІЗДІК БІРІНШІ ОРЫНДА!
Жарақаттануды, құралдың зақымдалуын және/немесе көлігіңіздің зақымдалуын болдырмау үшін, Borescope-ты осы нұсқаулықты оқымай тұрып қолданбаңыз.

Бұл нұсқаулық тәжірибелі қызмет көрсету техниктері қолданатын жалпы сынақ процедураларын сипаттайды. Көптеген сынақ процедуралары жарақатқа және/немесе көлігіңізге немесе сынақ жабдығына зақым келтіруі мүмкін апаттарды болдырмау үшін сақтық шараларын талап етеді. Кез келген сынақ немесе қызмет көрсету процедурасын бастамас бұрын және оның барысында көлігіңіздің қызмет көрсету нұсқаулығын әрқашан оқып шығыңыз және оның қауіпсіздік шараларын орындаңыз. ӘРҚАШАН келесі жалпы қауіпсіздік шараларын сақтаңыз:

• Borescope-ты тек ересектер немесе ересектердің бақылауымен ғана пайдалануға арналған.
• Borescope медициналық мақсатта қолдануға арналмаған.
• Borescope-ты тек таза, жақсы желдетілетін және жеткілікті жарықтандырылған жерде пайдаланыңыз.
• Borescope-ты температура 140°F (60°C) асатын ортада пайдаланбаңыз.
• Жанармай және аккумулятор булары өте тез тұтанады. Жарылысты болдырмау үшін Borescope-ты жанғыш сұйықтықтардың, газдардың немесе шаңның жанында пайдаланбаңыз.
• Borescope-ты коррозиялық химиялық заттардың жанында пайдаланбаңыз. Бұл заттар құралдың қорғаныш қабатын зақымдап, құралдың қызмет ету мерзімін қысқартуы мүмкін.
• Көздеріңізді лақтырылған заттардан, сондай-ақ ыстық немесе күйдіргіш сұйықтықтардан қорғау үшін әрқашан мақұлданған көзді қорғау құралдарын киіңіз.
• Жылан камерасының 60 градустан үлкен бұрышпен бүгілуіне ЖОЛ БЕРМЕҢІЗ.
• Borescope-қа сұйықтықтың немесе бөгде заттардың түсуіне жол бермеңіз. Егер конденсация болса, құралды пайдаланбас бұрын оның булануына мүмкіндік беріңіз.
• Borescope-ты құрғақ, жақсы желдетілетін жерде сақтаңыз.
• Borescope корпусын 70% спирт ерітіндісімен және түксіз шүберекпен тазалаңыз. LCD дисплейін таза, құрғақ түксіз шүберекпен ақырын сүртіп тазалаңыз.

Кіріспе

МАҚСАТЫ ЖӘНЕ ҚОЛДАНЫЛУЫ

Borescope - бұл шағын кеңістіктерді, шектеулі қол жетімділік аймақтарын немесе жарығы аз жерлерді бұзбайтын визуалды тексеруді жүргізуге мүмкіндік беретін қолмен ұсталатын сандық камера.

Borescope тек нақты уақыттағы тексерулерді қолдайды. Borescope суреттерді түсіруді және сақтауды ҚОЛДАМАЙДЫ.

ТЕХНИКАЛЫҚ СИПАТТАМАЛАРЫ

Borescope

• Дисплей өлшемі: 2.7 дюйм (68.6мм)
• Жұмыс тогы: ≤500mA
• Батарея өлшемі: AA (4 дана)

Жылан камерасы

• Кескін сенсоры: CMOS сенсоры
• Тиімді пикселдер: 720 X 480 пиксел
• Фокус қашықтығы: 1.18 дюймнен 3.15 дюймге дейін (30мм-ден 80мм-ге дейін)
• Көру бұрышы: 60 градус
• Камера ұзындығы: 37.8 дюйм (960мм)
• Камераның жарықдиодтары: 6 X 0603; 6 X 0402
• Камера линзасы: IP67 суға батырылатын линза

Жиынтықтағы керек-жарақтар:

• 90 градустық айна
• Магнит
• Ілмек

Құрылғыны басқару элементтері

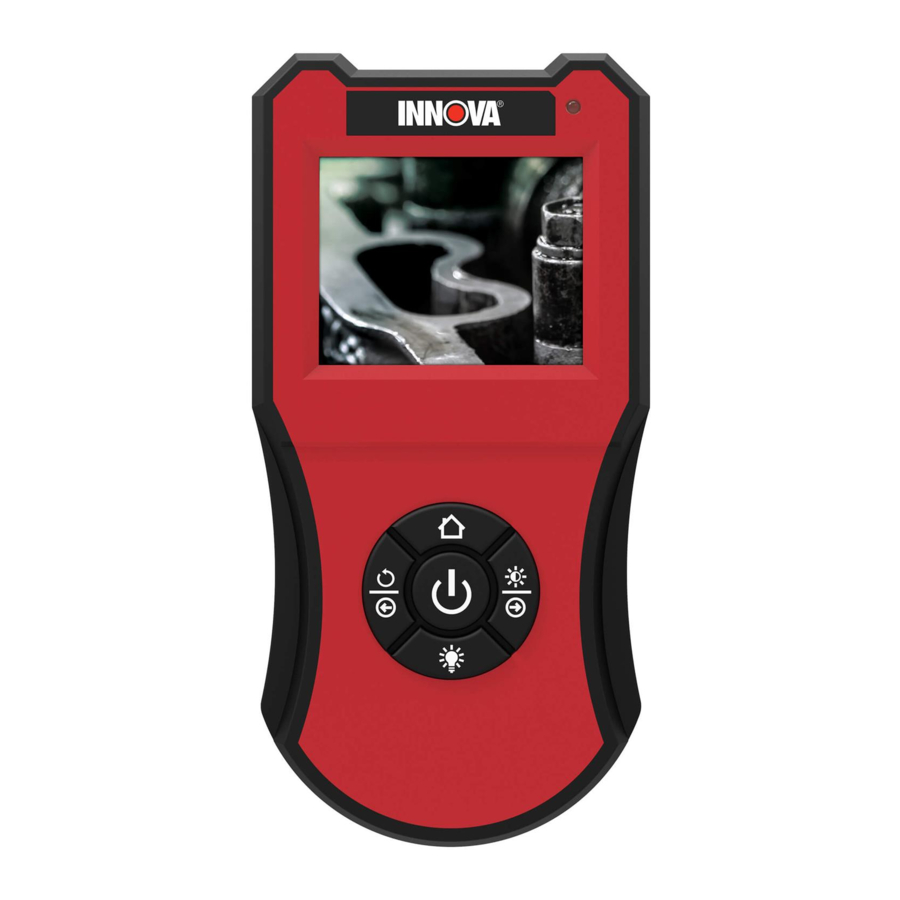

БАСҚАРУ ЭЛЕМЕНТТЕРІ МЕН ИНДИКАТОРЛАРЫ

1. ҚУАТ түймесі - Borescope-ты "ҚОСАДЫ" және "ӨШІРЕДІ".
2. HOME (Басты бет) түймесі – Дисплей режимінде басылған кезде және түймелерін пайдаланып LCD түс балансын реттеуге мүмкіндік береді. Көрсетілген кескінді айналдыру немесе дисплей жарықтығын реттеу кезінде басылған кезде Borescope-ты дисплей режиміне қайтарады.
3. LED түймесі – Басылған кезде және түймелерін пайдаланып LED жарықтығын реттеуге мүмкіндік береді.
4. КЕСКІНДІ АЙНАЛДЫРУ түймесі - Басылған кезде және түймелерін пайдаланып LCD дисплейінде көрсетілген кескінді айналдыруға мүмкіндік береді.
5. ЖАРЫҚТЫҚ түймесі – Басылған кезде және түймелерін пайдаланып LCD дисплейінің жарықтығын реттеуге мүмкіндік береді.
6. СОЛҒА/ТӨМЕНДЕТУ түймесі – Таңдалған жұмыс режиміне байланысты (жоғарыдағы 2-ден 5-ке дейінгі элементтерді қараңыз), көрсетілген кескінді солға айналдырады немесе түс балансын, LED жарықтығын немесе LCD дисплейінің жарықтығын тиісінше төмендетеді.
7. ОҢҒА/ЖОҒАРЛАТУ түймесі – Ағымдағы таңдалған жұмыс режиміне байланысты (жоғарыдағы 2-ден 5-ке дейінгі элементтерді қараңыз), көрсетілген кескінді оңға айналдырады немесе түс балансын, LED жарықтығын немесе LCD дисплейінің жарықтығын тиісінше жоғарылатады.
8. ҚУАТ индикаторы – Borescope ҚОСЫЛҒАН кезде жанады.
9. Камера қосқышы – Жылан камерасына арналған қосқыш.
10. LCD дисплейі – Жылан камерасынан алынған бейнені көрсетеді.
11. Жылан камерасы – Камераны шектеулі қол жетімділік аймақтарына бағыттайды.
12. Камера – LCD дисплейіне бейне ағынын жеткізеді.
13. Жарықдиодтар – Жарығы аз жерлерде жарықтандыруды қамтамасыз етеді.
14. Керек-жарақ ұясы – Borescope керек-жарақтарына арналған бекіту нүктесі.

БАТАРЕЯНЫ АУЫСТЫРУ

1. Borescope-тың артқы жағындағы батарея қақпағын табыңыз.
2. Батарея қақпағын сырғытып алыңыз (саусақтарыңызды пайдаланыңыз).
3. Батареяларды төрт AA өлшемді батареямен ауыстырыңыз (ұзақ қызмет ету үшін Alkalinetype батареяларын пайдаланыңыз).

4. Батарея қақпағын Borescope-тың артқы жағына қайта орнатыңыз.

КАМЕРАНЫ ОРНАТУ

Жылан камерасын камера қосқышына бұрап, саусақпен мықтап қатайтыңыз.

Камера қосқышының немесе жылан камерасының жіпіне зақым келтірмеу үшін АСЫРА ҚАТАЙТПАҢЫЗ.

Құрылғыны пайдалану

ЖҰМЫС ІСТЕУ ПРИНЦИПІ

1. POWER (ҚУАТ) түймесін шамамен екі секунд басып тұрыңыз, содан кейін босатыңыз.

• Құрылғының қосылғанын көрсету үшін POWER (ҚУАТ) индикаторы жанады.
• LCD дисплейінде жылан камерасынан алынған кескін көрсетіледі.

2. Жылан камерасын бақыланатын жерге абайлап бағыттаңыз.
   Жылан камерасының 60 градустан үлкен бұрышпен бүгілуіне ЖОЛ БЕРМЕҢІЗ.
3. Камераның LED жарықтығын, LCD дисплейінің жарықтығын және түс балансын және/немесе кескін бағдарын қажетінше реттеңіз (қосымша ақпарат алу үшін төмендегі РЕТТЕУЛЕР МЕН ПАРАМЕТРЛЕР бөлімін қараңыз).
4. Көруді аяқтағаннан кейін жылан камерасын абайлап шығарыңыз. Borescope-ты өшіру үшін POWER (ҚУАТ) түймесін басып, босатыңыз.

РЕТТЕУЛЕР МЕН ПАРАМЕТРЛЕР

Borescope құралын нақты қажеттіліктеріңізге немесе қоршаған орта талаптарына сәйкес конфигурациялау үшін бірнеше реттеулер мен параметрлерді жасауға мүмкіндік береді. Сіз:

• Жарығы аз жағдайда оңтайлы кескін сапасы үшін камераның жарықдиодтарының жарықтығын реттей аласыз
• LCD дисплейінің жарықтығы мен түс балансын реттей аласыз
• Көрсетілген кескінді солға немесе оңға айналдыру арқылы кескін бағдарын реттей аласыз

Borescope-қа енгізілген реттеулер кейіннен өзгертілгенге дейін немесе құрылғы өшірілгенге дейін белсенді болып қалады.

LED жарықтығын реттеу

1. Borescope ҚОСУЛЫ тұрғанда LED түймесін басыңыз.

• Borescope "параметр" режиміне өтеді.

2. LED жарықтығын қажетінше реттеңіз:

• LED жарықтығын төмендету үшін LEFT/DECREASE (СОЛҒА/ТӨМЕНДЕТУ) түймесін басыңыз.
• LED жарықтығын арттыру үшін RIGHT/INCREASE (ОҢҒА/ЖОҒАРЛАТУ) түймесін басыңыз.

3. Қажетті LED жарықтығы алынған кезде өзгерістеріңізді сақтау және "параметр" режимінен шығу үшін LED түймесін басыңыз.

Дисплей жарықтығын реттеу

1. Borescope ҚОСУЛЫ тұрғанда BRIGHTNESS (ЖАРЫҚТЫҚ) түймесін басыңыз.

• Borescope "параметр" режиміне өтеді.

2. Дисплей жарықтығын қажетінше реттеңіз:

• Дисплей жарықтығын төмендету үшін LEFT/DECREASE (СОЛҒА/ТӨМЕНДЕТУ) түймесін басыңыз.
• Дисплей жарықтығын арттыру үшін RIGHT/INCREASE (ОҢҒА/ЖОҒАРЛАТУ) түймесін басыңыз.

3. Қажетті дисплей жарықтығы алынған кезде өзгерістеріңізді сақтау және "параметр" режимінен шығу үшін HOME (БАСТЫ БЕТ) түймесін басыңыз.

Түс балансын реттеу

1. Borescope ҚОСУЛЫ тұрғанда HOME (БАСТЫ БЕТ) түймесін басыңыз.

• Borescope "параметр" режиміне өтеді.

2. Түс балансын қажетінше реттеңіз:

• Түс балансын төмендету үшін LEFT/DECREASE (СОЛҒА/ТӨМЕНДЕТУ) түймесін басыңыз.
• Түс балансын арттыру үшін RIGHT/INCREASE (ОҢҒА/ЖОҒАРЛАТУ) түймесін басыңыз.

3. Қажетті түс балансы алынған кезде өзгерістеріңізді сақтау және "параметр" режимінен шығу үшін HOME (БАСТЫ БЕТ) түймесін басыңыз.

Кескін бағдарын реттеу

1. Borescope ҚОСУЛЫ тұрғанда ROTATE IMAGE (КЕСКІНДІ АЙНАЛДЫРУ) түймесін басыңыз.

• Borescope "параметр" режиміне өтеді.

2. Кескін бағдарын қажетінше реттеңіз:

• Көрсетілген кескінді солға айналдыру үшін LEFT/DECREASE (СОЛҒА/ТӨМЕНДЕТУ) түймесін басыңыз.
• Көрсетілген кескінді оңға айналдыру үшін RIGHT/INCREASE (ОҢҒА/ЖОҒАРЛАТУ) түймесін басыңыз.

3. Қажетті кескін бағдары алынған кезде өзгерістеріңізді сақтау және "параметр" режимінен шығу үшін HOME (БАСТЫ БЕТ) түймесін басыңыз.

ШЕКТЕУЛІ БІР ЖЫЛДЫҚ КЕПІЛДІК

Өндіруші бастапқы сатып алушыға осы құрылғының қалыпты пайдалану және техникалық қызмет көрсету жағдайында бастапқы сатып алынған күннен бастап бір (1) жыл ішінде материалдар мен өндірісте ақаулар жоқ екеніне кепілдік береді.
Егер құрылғы бір (1) жылдық мерзім ішінде істен шықса, ол сатып алуды растайтын құжатпен бірге Қызмет көрсету орталығына алдын ала төленген жағдайда қайтарылған кезде Өндірушінің қалауы бойынша ақысыз жөнделеді немесе ауыстырылады. Сату түбіртегі осы мақсат үшін пайдаланылуы мүмкін.
Қызмет көрсету үшін Manufacturer-ге алдын ала төленген U.P.S. арқылы жіберіңіз (мүмкін болса). Қызмет көрсету/жөндеу үшін 3-4 апта күтіңіз.

ҚЫЗМЕТ КӨРСЕТУ ПРОЦЕДУРАЛАРЫ

Егер сізде қандай да бір сұрақтар туындаса, техникалық қолдау немесе ЖАҢАРТУЛАР мен ҚОСЫМША КЕРЕК-ЖАРАҚТАР туралы ақпарат қажет болса, жергілікті дүкенге, дистрибьюторға немесе Қызмет көрсету орталығына хабарласыңыз.

АҚШ және Канада:
1 (800) 544-4124 (Тынық мұхит уақыты бойынша таңғы сағат 6:00-ден кешкі сағат 6:00-ге дейін, дүйсенбіден сенбіге дейін)

Барлық басқалары:
(714) 241-6802 (Тынық мұхит уақыты бойынша таңғы сағат 6:00-ден кешкі сағат 6:00-ге дейін, дүйсенбіден сенбіге дейін)

ФАКС:
(714) 241-3979 (24 сағат)

Веб:
www.innova.com

ТЕХНИКАЛЫҚ КӨМЕК
1 800 544 4124
АҚШ-ТАҒЫ ҚЫЗМЕТ КӨРСЕТУ
ASE СЕРТИФИКАТТАЛҒАН ТЕХНИКТЕР
INNOVA.COM

Innova Electronics Corp.
17352 Von Karman Ave.
Irvine, CA 92614

Авторлық құқық © 2019 IEC. Барлық құқықтар қорғалған.
