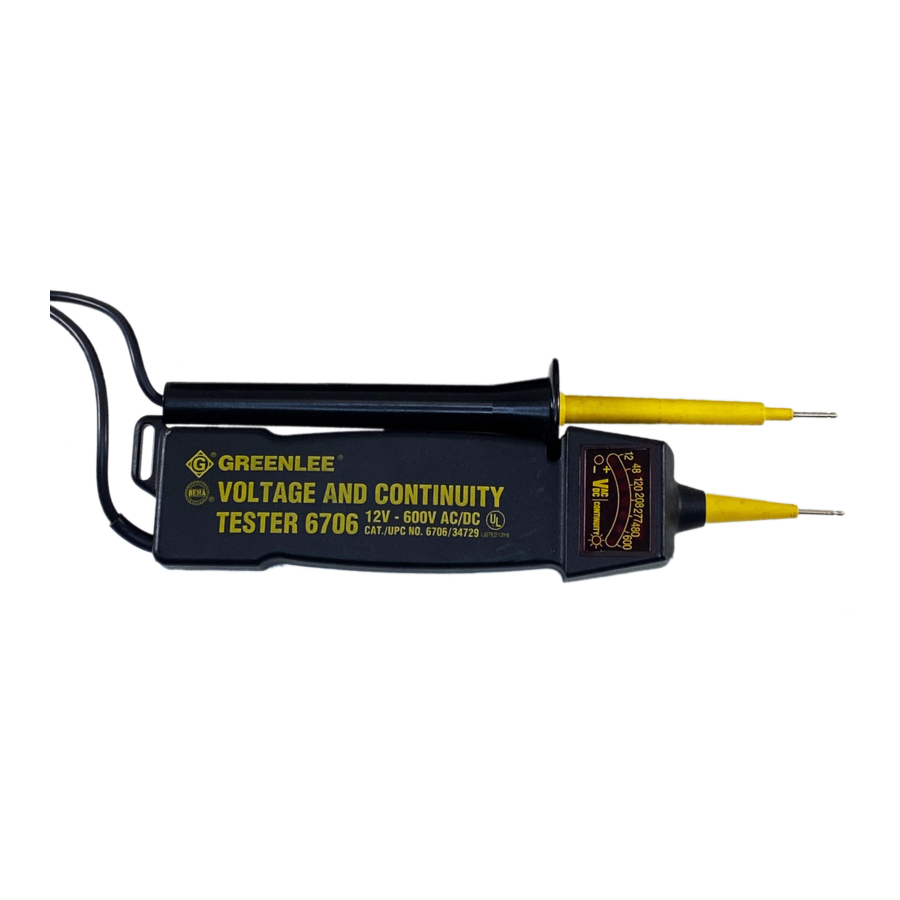

SPÆNDINGS- OG GENNEMGANGSTESTERE
12-600V AC/DC (6706)
6-440V AC/DC (6708)
Specifikationer
Spændingsområde: 12–600V AC/DC (6706
6–440V AC/DC (6708)
Gennemgangsområde: 0–800KΩ
Driftstemperatur: 14º–120º F
-10º–50º C
Batteri: (2) 1.5V AA
Størrelse: 8" x 2" x 1.5"
20 x 5 x 3.75 cm
Opbevaringstemperatur: 14º –130º F
(-10º–56º C)
Forberedelse
Før du bruger testeren, skal du kontrollere den mod et fungerende kredsløb. Hvis testeren ikke fungerer som forventet, skal du se følgende liste, indtil problemet er løst:
- Probespidserne er korroderede.
- Batteriet er svagt eller afladet.
- En testledning er beskadiget.
- Testeren er beskadiget og skal repareres.
Betjening
Sådan lokaliseres en strømførende leder (kun AC-kredsløb)
- Berør testerens faste probe til terminalen eller lederen.
Bemærk: Lad ikke den løse probe komme i kontakt med noget. - Læs måleren og lyt efter tone. Se tabellen over lokalisering af strømførende leder for at afgøre, om den faste probe er på en strømførende, neutral eller jordforbundet leder.
Sådan kontrolleres for gennemgang eller måles spænding (AC- eller DC-kredsløb)
- Berør den ene probespids til enten terminalen eller lederen; berør den anden probespids til den anden terminal eller leder.
- Læs måleren og lyt efter tone. Se tabellen over gennemgangskontrol og spændingsmåling for at afgøre, om den faste probe er på en strømførende, neutral eller jordforbundet leder.
Placering og identifikation af LED'er
Vedligeholdelse
Generelt
- Hold testeren ren og tør.
- Tør af med en fugtig klud. Lad den tørre helt, før du bruger den.
Batteritilstand
- Batteriniveauet er lavt, når gennemgangstest L.E.D. (Light Emitting Diode) og indikationstone begynder at miste styrke.
Sådan udskiftes batterier
- Fjern batteridækslet ved at lirke med en lille skruetrækker.
- Fjern batterierne fra holderen.
- Sæt nye batterier i i henhold til polaritetsindikatorerne, sæt holderen og dækslet på plads.
Tabel over lokalisering af strømførende leder
| Type af kredsløb | Tilslutning | Indikationer |
| AC-kredsløb | fast probe: strømførende løs probe: ingen kontakt | spænding: ingen indikation polaritet: ingen indikation gennemgang: lyser hørbart: tone |
| AC-kredsløb | fast probe: neutral eller jord løs probe: ingen kontakt | spænding: ingen indikation polaritet: ingen indikation gennemgang: ingen indikation hørbart: ingen indikation |
Tabel over gennemgangskontrol og spændingsmåling
| Type af kredsløb | Tilslutning | Indikationer |
| Strømførende AC-kredsløb | enten probe: strømførende enten probe: neutral eller jord | spænding: lyser polaritet: lyser gennemgang: lyser hørbart: tone |
| Strømførende DC-kredsløb | fast probe: + løs probe: – | spænding: lyser polaritet: ingen indikation gennemgang: ingen indikation hørbart: ingen tone |
| Strømførende DC-kredsløb | fast probe: – løs probe: + | spænding: laveste værdi lyser ikke polaritet: lyser gennemgang: lyser hørbart: tone |
| Ikke-strømførende AC- eller DC-kredsløb | enten probe: enhver leder enten probe: enhver leder | spænding: ingen indikation polaritet: ingen indikation gennemgang: lyser* hørbart: tone* |
* hvis kredsløbsmodstanden er mindre end ca. 800Ω
Download manual
Her kan du downloade fuld pdf-version af manualen, den kan indeholde yderligere sikkerhedsinstruktioner, garantioplysninger, FCC-regler osv.
Download Greenlee 6706, 6708 - Spændings- og gennemgangstestere - manual
