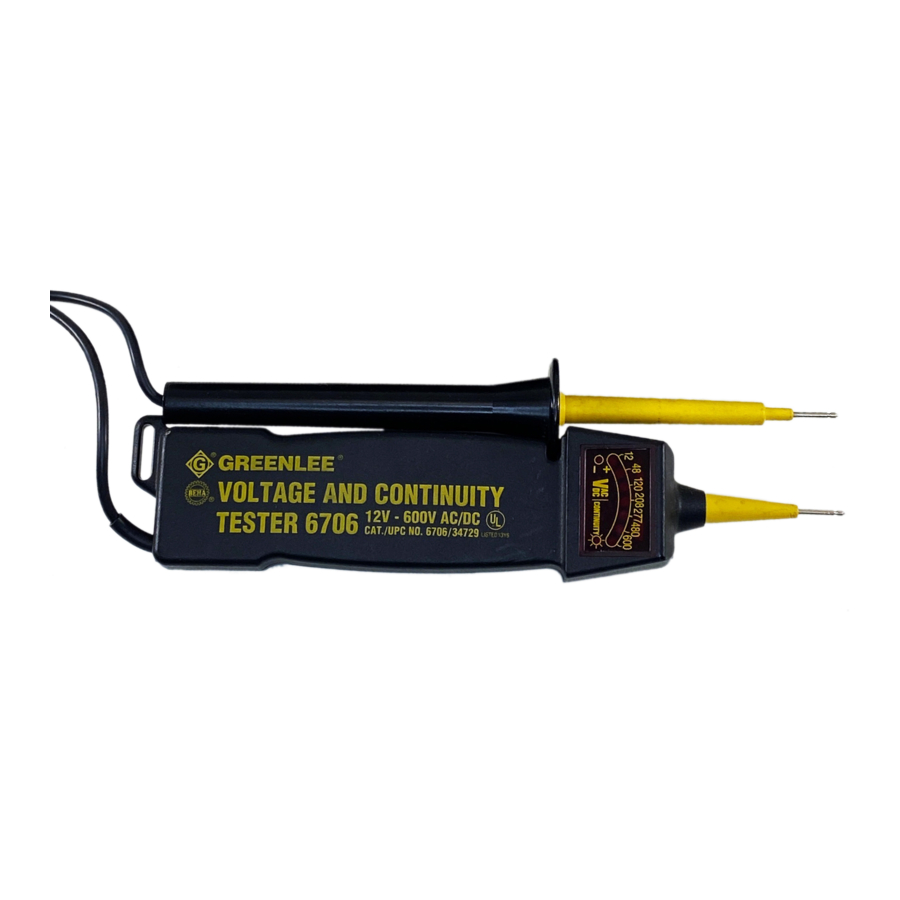

Greenlee 6706, 6708 - Manual de los comprobadores de tensión y continuidad
COMPROBADORES DE TENSIÓN Y CONTINUIDAD
12-600V CA/CC (6706)
6-440V CA/CC (6708)
Especificaciones
Rango de tensión: 12–600V CA/CC (6706
)
6–440V CA/CC (6708)
Rango de continuidad: 0–800KΩ
Temperatura de funcionamiento: 14º–120º F
-10º–50º C
Batería: (2) 1.5V AA
Tamaño: 8" x 2" x 1.5"
20 x 5 x 3.75 cm
Temperatura de almacenamiento: 14º –130º F
(-10º–56º C)
Preparación
Antes de usar el comprobador, verifíquelo en un circuito que funcione. Si el comprobador no funciona como se espera, consulte la siguiente lista hasta que se resuelva el problema:
- Las puntas de las sondas están corroídas.
- La batería está débil o descargada.
- Un cable de prueba está dañado.
- El comprobador está dañado y necesita ser reparado.
Funcionamiento
Para localizar un conductor con corriente (solo circuitos de CA)
- Toque el terminal o conductor con la sonda fija del comprobador.
Nota: No permita que la sonda suelta entre en contacto con nada. - Lea el medidor y escuche el tono. Consulte la tabla del localizador de conductores con corriente para determinar si la sonda fija está en un conductor con corriente, neutro o de tierra.
Para comprobar la continuidad o medir la tensión (circuitos de CA o CC)
- Toque un terminal o conductor con una punta de la sonda; toque el otro terminal o conductor con la otra punta de la sonda.
- Lea el medidor y escuche el tono. Consulte la tabla de comprobación de continuidad y medición de tensión para determinar si la sonda fija está en un conductor con corriente, neutro o de tierra.
Ubicación e identificación de los LED
Mantenimiento
General
- Mantenga el comprobador limpio y seco.
- Limpie con un paño húmedo. Deje que se seque completamente antes de usarlo.
Estado de la batería
- El nivel de la batería es bajo cuando el LED de la prueba de continuidad y el tono de indicación comienzan a perder fuerza.
Para reemplazar las baterías
- Retire la tapa de la batería haciendo palanca con un destornillador pequeño.
- Retire las baterías del soporte.
- Inserte las baterías nuevas de acuerdo con los indicadores de polaridad, vuelva a colocar el soporte y la tapa.
Tabla del localizador de conductores con corriente
| Tipo de circuito | Conexión | Indicaciones |
| Circuito de CA | sonda fija: con corriente sonda suelta: sin contacto | tensión: sin indicación polaridad: sin indicación continuidad: iluminada audible: tono |
| Circuito de CA | sonda fija: neutro o tierra sonda suelta: sin contacto | tensión: sin indicación polaridad: sin indicación continuidad: sin indicación audible: sin indicación |
Tabla de comprobación de continuidad y medición de tensión
| Tipo de circuito | Conexión | Indicaciones |
| Circuito de CA con corriente | cualquiera de las sondas: con corriente cualquiera de las sondas: neutro o tierra | tensión: iluminada polaridad: iluminada continuidad: iluminada audible: tono |
| Circuito de CC con corriente | sonda fija: + sonda suelta: – | tensión: iluminada polaridad: sin indicación continuidad: sin indicación audible: sin tono |
| Circuito de CC con corriente | sonda fija: – sonda suelta: + | tensión: el valor más bajo no está iluminado polaridad: iluminada continuidad: iluminada audible: tono |
| Circuito de CA o CC sin corriente | cualquiera de las sondas: cualquier conductor cualquiera de las sondas: cualquier conductor | tensión: sin indicación polaridad: sin indicación continuidad: iluminada* audible: tono* |
* si la resistencia del circuito es inferior a aproximadamente 800Ω
