Greenlee 6706, 6708 - Manual de utilizare pentru testere de tensiune și continuitate

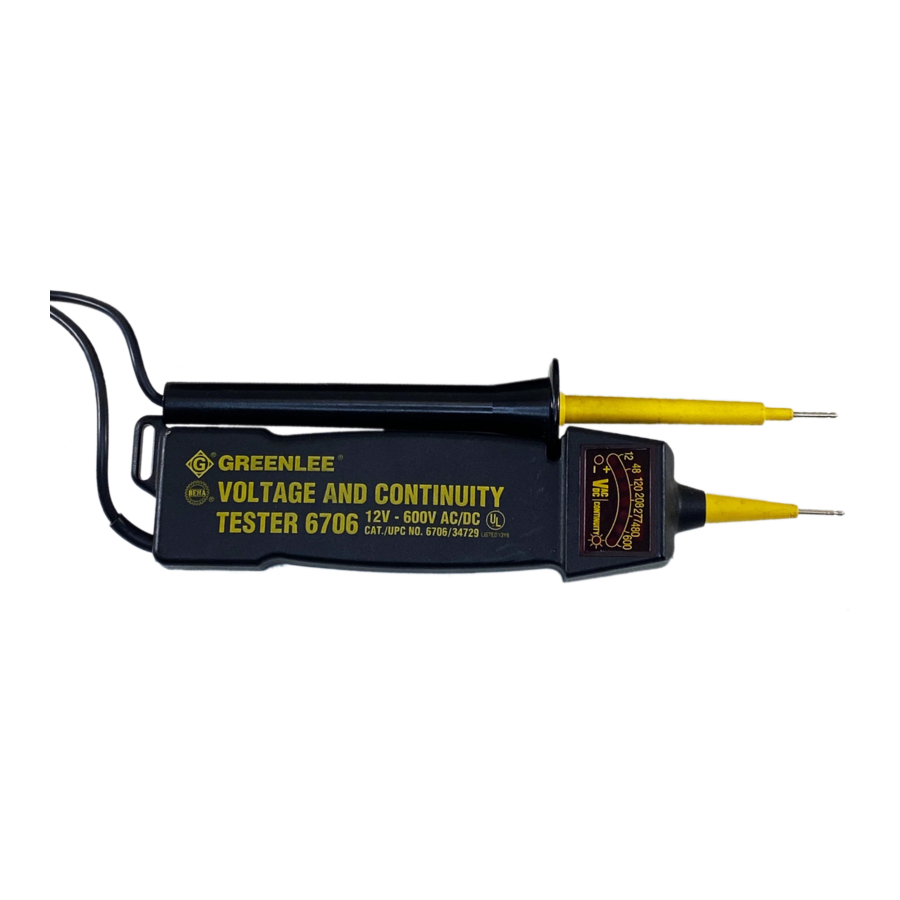

TESTERE DE TENSIUNE ȘI CONTINUITATE
12-600V AC/DC (6706)
6-440V AC/DC (6708)
Specificații
Interval de tensiune: 12–600V AC/DC (6706
)
6–440V AC/DC (6708)
Interval de continuitate: 0–800KΩ
Temperatură de operare: 14º–120º F
-10º–50º C
Baterie: (2) 1.5V AA
Dimensiune: 8" x 2" x 1.5"
20 x 5 x 3.75 cm
Temperatură de depozitare: 14º –130º F
(-10º–56º C)
Pregătire
Înainte de a utiliza testerul, verificați-l pe un circuit funcțional. Dacă testerul nu funcționează conform așteptărilor, consultați lista următoare până când problema este rezolvată:
- Vârfurile sondei sunt corodate.
- Bateria este slabă sau descărcată.
- Un cablu de testare este deteriorat.
- Testerul este deteriorat și trebuie reparat.
Operare
Pentru a localiza un conductor sub tensiune (doar circuite AC)
- Atingeți sonda fixă a testerului de terminal sau conductor.
Notă: Nu permiteți sondei libere să intre în contact cu nimic. - Citiți contorul și ascultați tonul. Consultați tabelul de localizare a conductorului sub tensiune pentru a determina dacă sonda fixă se află pe un conductor sub tensiune, neutru sau de împământare.
Pentru a verifica continuitatea sau pentru a măsura tensiunea (circuite AC sau DC)
- Atingeți un vârf de sondă de un terminal sau conductor; atingeți celălalt vârf de sondă de celălalt terminal sau conductor.
- Citiți contorul și ascultați tonul. Consultați tabelul de verificare a continuității și măsurare a tensiunii pentru a determina dacă sonda fixă se află pe un conductor sub tensiune, neutru sau de împământare.

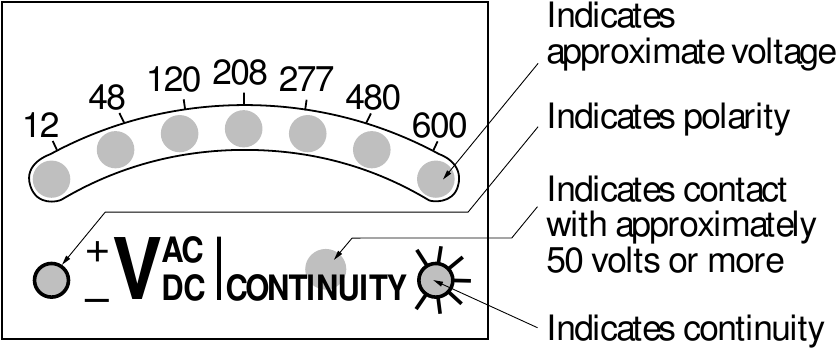

Locația și identificarea LED-urilor
Întreținere
General
- Păstrați testerul curat și uscat.
- Ștergeți-l cu o cârpă umedă. Lăsați-l să se usuce complet înainte de utilizare.
Condiția bateriei
- Nivelul bateriei este scăzut atunci când LED-ul de testare a continuității și tonul de indicație încep să-și piardă din intensitate.
Pentru a înlocui bateriile
- Scoateți capacul bateriei trăgând cu o șurubelniță mică.
- Scoateți bateriile din suport.
- Introduceți bateriile noi conform indicatorilor de polaritate, înlocuiți suportul și capacul.
Tabel de localizare a conductorului sub tensiune
| Tipul de circuit | Conexiune | Indicații |
| Circuit AC | sondă fixă: sub tensiune sondă liberă: fără contact | tensiune: fără indicație polaritate: fără indicație continuitate: iluminată audibil: ton |
| Circuit AC | sondă fixă: neutru sau împământare sondă liberă: fără contact | tensiune: fără indicație polaritate: fără indicație continuitate: fără indicație audibil: fără indicație |
Tabel de verificare a continuității și măsurare a tensiunii
| Tipul de circuit | Conexiune | Indicații |
| Circuit AC sub tensiune | oricare sondă: sub tensiune oricare sondă: neutru sau împământare | tensiune: iluminată polaritate: iluminată continuitate: iluminată audibil: ton |
| Circuit DC sub tensiune | sondă fixă: + sondă liberă: – | tensiune: iluminată polaritate: fără indicație continuitate: fără indicație audibil: fără ton |
| Circuit DC sub tensiune | sondă fixă: – sondă liberă: + | tensiune: cea mai mică valoare neiluminată polaritate: iluminată continuitate: iluminată audibil: ton |
| Circuit AC sau DC fără tensiune | oricare sondă: oricare conductor oricare sondă: oricare conductor | tensiune: fără indicație polaritate: fără indicație continuitate: iluminată* audibil: ton* |
* dacă rezistența circuitului este mai mică de aproximativ 800Ω
