Greenlee 200FP - Manual de utilizare a sondei de ton filtrat

Descriere

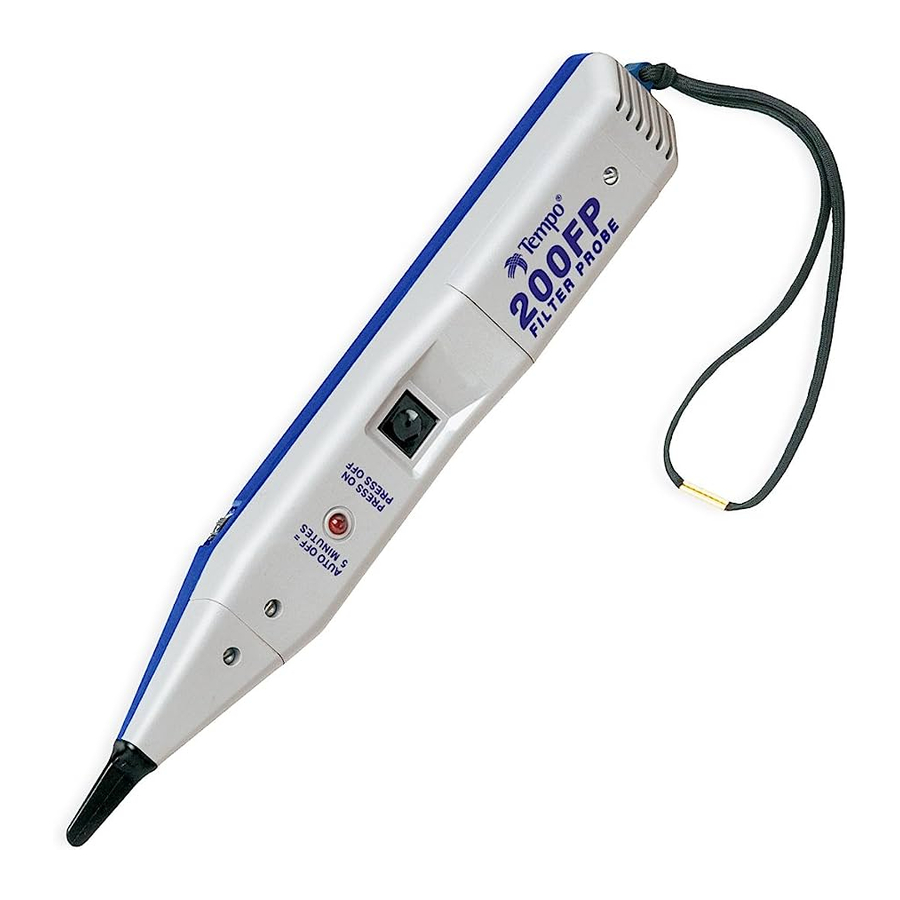

Sonda de ton filtrat 200FP este proiectată pentru a identifica și urmări fire sau cabluri dintr-un grup fără a fi nevoie de îndepărtarea izolației. În plus, 200FP a fost proiectată special pentru a filtra tot zgomotul legat de alimentare pentru a elimina "Bâzâitul liniei de alimentare". Unitatea este construită din plastic ABS durabil, și este disponibilă o husă de transport din piele opțională, 200C. 200FP este disponibilă și ca parte a kitului Model 801K.

Când 200FP este pornită (ON), dar nu detectează un semnal, LED-ul de semnal va clipi momentan (la fiecare 4 secunde) ca indicator vizibil de pornire (ON) și memento. Când un semnal de ton este detectat de sondă, LED-ul de semnal va servi ca indicator de intensitate a semnalului. Cu cât LED-ul este mai luminos, cu atât semnalul de ton detectat este mai puternic.

Siguranță

Siguranța este esențială în utilizarea și întreținerea sculelor și echipamentelor Greenlee. Acest manual de instrucțiuni și orice marcaje de pe sculă oferă informații pentru evitarea pericolelor și a practicilor nesigure legate de utilizarea acestei scule. Respectați toate informațiile de siguranță furnizate.

Scopul acestui manual

Acest manual este destinat familiarizării personalului cu procedurile de operare și întreținere în siguranță pentru sonda de ton filtrat Greenlee Communications 200FP. Vă rugăm să citiți întregul manual înainte de a utiliza scula și să păstrați acest manual la dispoziția întregului personal. Manualele de înlocuire sunt disponibile la cerere, fără costuri suplimentare.

Comenzi

O apăsare lungă a butonului principal de control oprește (OFF) sau pornește (ON) unitatea, iar unitatea emite un bip pentru a indica schimbarea. Un bip cu ton mai jos indică faptul că unitatea se oprește (OFF). A fost încorporată o funcție de oprire automată (Auto-Off) pentru a opri (OFF) 200FP după 5 minute pentru a ajuta la conservarea duratei de viață a bateriei. Când oprirea automată (Auto-Off) se activează, un sunet bee-bee-beebeep se aude de la difuzor pentru a alerta utilizatorul că 200FP este acum oprită (OFF). Când tensiunea bateriei este scăzută, unitatea emite trei tonuri descendente când este pornită (ON).

Apăsări scurte ale butonului principal de control activează și dezactivează filtrul de bâzâit al 200FP. Unitatea emite un bip pentru a indica schimbarea – un singur bip înseamnă că intră în modul normal nefiltrat, în timp ce un bip dublu înseamnă că filtrul este activat. În modul normal, indicatorul LED funcționează în culoarea roșie, iar în modul filtru, LED-ul apare verde.

Un buton de control al volumului situat pe partea dreaptă a 200FP permite utilizatorului să controleze sensibilitatea și intensitatea sonoră a ieșirii sondei.

Operare

Identificarea firelor și cablurilor se realizează prin conectarea mai întâi a unui generator de ton de urmărire, cum ar fi Greenlee Communications 77HP, 77GX sau AT8 la firele care sunt urmărite.
În cablurile de lucru care sunt terminate, conectați un fir al generatorului de ton la un fir și celălalt fir de testare la pământ sau la împământarea echipamentului. Acest lucru permite localizarea cablului și identificarea firului conectat.

În cablurile care nu funcționează sau nu sunt terminate, conectați un fir de testare al unui generator de ton la un fir și celălalt fir de testare la un alt fir (adică, vârf și inel al unei perechi deschise). Acest lucru poate face localizarea cablului puțin mai dificilă, dar permite identificarea pozitivă a ambelor fire dintr-o pereche urmărită.

1. Pentru a activa 200FP, utilizați o apăsare lungă a butonului principal pătrat
   Notă: Schimbările de temperatură și puterea bateriei pot afecta frecvența tonurilor produse de orice generator de ton dat. În anumite condiții, un set de testare a tonului poate produce frecvențe similare cu bâzâitul liniei de alimentare și poate determina blocarea acestora de către modul filtru al 200FP.
2. Înainte de a localiza tonul la capătul îndepărtat al cablului sau firului, confirmați funcționarea corectă a 200FP la sursa de ton. Cu sonda pornită (ON) și în modul filtru (o apăsare scurtă a butonului de control și o clipire verde a LED-ului), ascultați un singur ton solid sau un ton complet de tremolo la generatorul de ton. Dacă nu este detectat niciun ton sau doar "jumătate" dintr-un ton de tremolo, utilizați 200FP în setarea "Normal" nefiltrată sau înlocuiți bateria din generatorul de ton.
3. Odată activat, controlul volumului poate fi ajustat pentru a se potrivi mediului. Intensitatea sonoră a ieșirii tonului sondei poate fi crescută pentru a depăși zgomotul (adică, traficul vehiculelor, avioanele sau utilajele) sau scăzută pentru a reduce interferența sau când se lucrează în zone sensibile la zgomot.
4. 200FP este echipat cu porturi încastrate pentru conectarea unui set de butoane de electrician. Atașarea setului de butoane activează automat sonda când modul Talk (vorbire) este selectat pe set.
5. Pentru a activa 200FP fără a apăsa butonul principal de control, reduceți la tăcere difuzorul și utilizați doar LED-ul, atașați un jumper între cele două file încastrate. Acest lucru simulează conectarea unui set de butoane.
6. Atingeți vârful 200FP de izolația fiecărui conductor țintă potențial.
7. Recepția tonului va fi cea mai puternică pe firul subiect. (Recepția tonului poate fi îmbunătățită prin separarea firelor de grup.)

Specificații

Electrice
Câștig nominal: 35 dB
Impedanță nominală de intrare: 100 MΩ
Rezistența vârfului sondei (minim): 300 Ω
Baterie: O baterie alcalină de 9V
Durata nominală de viață a bateriei: 50 de ore
Protecție la supratensiune: Cat I, 150V la Gnd

Fizice
Lungime: 250 mm (9.85")
Lățime: 32 mm (1.27")
Adâncime: 35 mm (1.38")
Greutate: 142 g (5 oz)

Condiții de operare/depozitare
Temperatură: 0°C până la 50°C (32°F până la 122°F)

Întreținere

Înainte de a deschide carcasa, scoateți firele de testare din circuit și opriți (OFF) unitatea.
Nerespectarea acestui avertisment poate duce la vătămări grave sau deces.

Înlocuirea bateriei

1. Opriți (OFF) unitatea.
2. Scoateți șurubul, apoi ușa bateriei.
3. Înlocuiți bateria (respectați polaritatea).
4. Înlocuiți spatele și șuruburile. Nu strângeți prea tare șurubul.

Înlocuirea vârfului

1. Opriți (OFF) unitatea.
2. Scoateți șurubul cu fantă și scoateți capacul vârfului.
3. Înlocuiți vârful.
4. Înlocuiți capacul vârfului și șurubul. Nu strângeți prea tare șurubul.

Curățare

Ștergeți periodic cu o cârpă umedă și detergent ușor; nu utilizați abrazivi sau solvenți.

Garanție limitată de un an

Greenlee Textron Inc. garantează cumpărătorului inițial al acestor bunuri pentru utilizare că aceste produse vor fi lipsite de defecte de fabricație și materiale timp de un an, cu excepția uzurii normale și a abuzului.
Pentru toate reparațiile instrumentelor de testare, trebuie mai întâi să solicitați un număr de autorizare de returnare contactând departamentul nostru de servicii pentru clienți la:
gratuit în SUA și Canada 800 642-2155
Telefon +1 760 598-8900
Fax +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. este o filială a Textron Inc.
www.greenlee.com
