Përshkrim

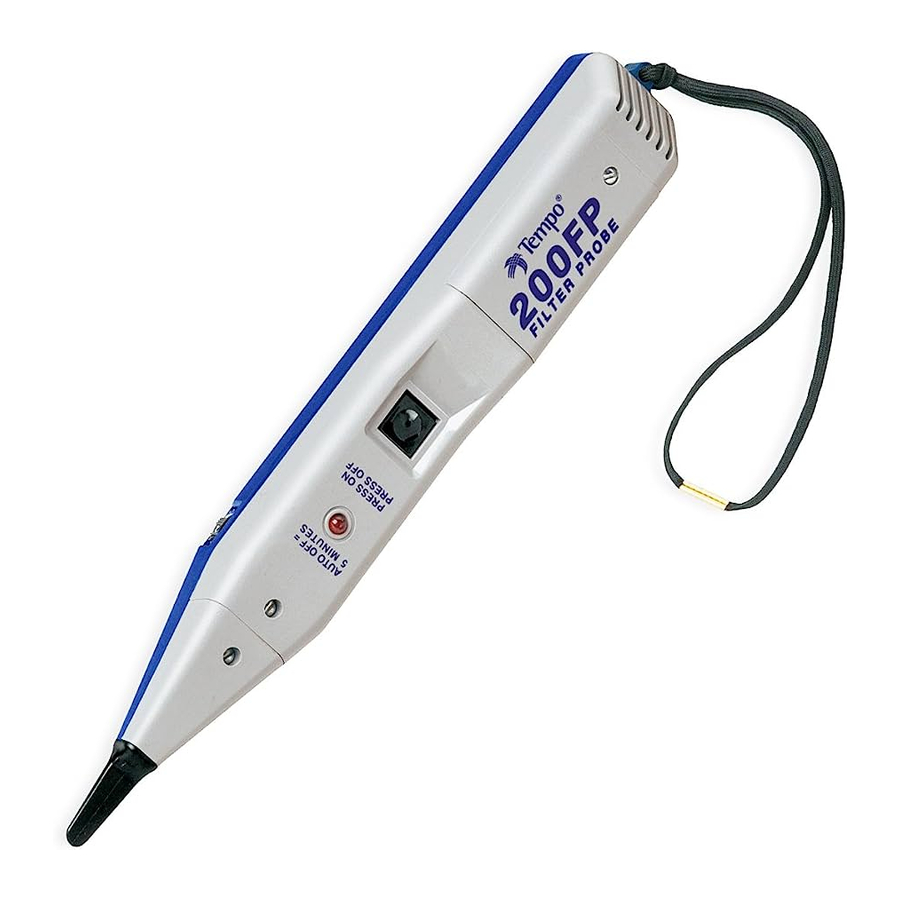

Sonda e Tonit të Filtruar 200FP është projektuar për të identifikuar dhe gjurmuar tela ose kabllo brenda një grupi pa pasur nevojë të hiqni izolimin. Përveç kësaj, 200FP është projektuar posaçërisht për të filtruar të gjithë zhurmën e lidhur me energjinë për të eliminuar "Gumëzhimin e Linjës Elektrike" ("Power Line Hum"). Njësia është ndërtuar me plastikë të qëndrueshme ABS dhe një çantë lëkure opsionale, 200C, është e disponueshme. 200FP është gjithashtu i disponueshëm si pjesë e kompletit Model 801K.

Kur 200FP është ON (ndezur) por nuk zbulon një sinjal, LED-i i sinjalit do të pulsojë për pak kohë (çdo 4 sekonda) si një tregues dhe kujtesë e dukshme ON (ndezur). Kur një sinjal toni zbulohet nga sonda, LED-i i sinjalit do të shërbejë si një tregues i forcës së sinjalit. Sa më i ndritshëm LED-i, aq më i fortë sinjali i tonit i zbuluar.

Siguria

Siguria është thelbësore në përdorimin dhe mirëmbajtjen e veglave dhe pajisjeve Greenlee. Ky manual udhëzimesh dhe çdo shenjë në veglë ofrojnë informacion për shmangien e rreziqeve dhe praktikave të pasigurta që lidhen me përdorimin e kësaj vegle. Vëzhgoni të gjithë informacionin e sigurisë të ofruar.

Qëllimi i këtij Manuali

Ky manual ka për qëllim të familjarizojë personelin me procedurat e sigurta të funksionimit dhe mirëmbajtjes për Sondën e Tonit të Filtruar Greenlee Communications 200FP. Ju lutemi lexoni të gjithë këtë manual përpara se të përdorni veglën dhe mbajeni këtë manual të disponueshëm për të gjithë personelin. Manualet zëvendësuese janë të disponueshme me kërkesë pa pagesë shtesë.

Kontrollet

Një shtypje e gjatë e butonit kryesor të kontrollit e fik ose e ndez njësinë dhe njësia bie për të treguar ndryshimin. Një bip me ton më të ulët tregon se njësia po fiket OFF (fikur). Një veçori Auto-Off (fikje automatike) është përfshirë për të fikur 200FP pas 5 minutash për të ndihmuar në ruajtjen e jetës së baterisë. Kur Auto-Off (fikja automatike) aktivizohet, një tingull bee-bee-beebeep dëgjohet nga altoparlanti për të paralajmëruar përdoruesin se 200FP tani është OFF (fikur). Kur tensioni i baterisë është i ulët, njësia lëshon tre tone zbritëse kur ndizet ON (ndezur).

Shtypjet e shkurtra të butonit kryesor të kontrollit angazhojnë dhe çangazhojnë filtrin e gumëzhimës së 200FP. Njësia bie për të treguar ndryshimin – një bip i vetëm do të thotë se po hyn në modalitetin normal të pafiltrar, ndërsa një bip i dyfishtë do të thotë se filtri është i angazhuar. Në modalitetin normal, treguesi LED funksionon me ngjyrë të kuqe dhe në modalitetin e filtrit LED-i shfaqet jeshil.

Një çelës kontrolli i volumit i vendosur në anën e djathtë të 200FP i lejon përdoruesit të kontrollojë ndjeshmërinë dhe zërin e daljes së sondës.

Funksionimi

Identifikimi i telave dhe kabllove realizohet duke lidhur fillimisht një gjenerator toni gjurmues si Greenlee Communications 77HP, 77GX ose AT8 me telat që gjurmohen.
Në kabllot e punës që janë të përfunduara, lidhni një tel të gjeneratorit të tonit me një tel dhe telin tjetër provë me tokën ose tokëzimin e pajisjes. Kjo lejon lokalizimin e kabllit dhe identifikimin e telit të lidhur.

Në kabllot jo të punës ose të papërfunduara, lidhni një tel provë të një gjeneratori toni me një tel dhe telin tjetër provë me një tel tjetër (d.m.th., maja dhe unaza e një çifti të hapur). Kjo mund ta bëjë lokalizimin e kabllit pak më të vështirë, por lejon identifikimin pozitiv të të dy telave në një çift të gjurmuar.

Për të aktivizuar 200FP, përdorni një shtypje të gjatë të katrorit kryesor
Shënim: Ndryshimet në temperaturë dhe fuqia e baterisë mund të ndikojnë në frekuencën e toneve të prodhuara nga çdo gjenerator toni i caktuar. Nën kushte të caktuara, një grup provash toni mund të prodhojë frekuenca që janë të ngjashme me gumëzhimën e linjës elektrike dhe të bëjnë që ato të bllokohen nga modaliteti i filtrit të 200FP.
Përpara se të lokalizoni tonin në skajin e largët të kabllit ose telit, konfirmoni funksionimin e duhur të 200FP në burimin e tonit. Me sondën ON (ndezur) dhe në modalitetin e filtrit (një shtypje e shkurtër e butonit të kontrollit dhe një pulsim jeshil LED), dëgjoni për një ton të vetëm të fortë ose një ton të plotë dridhës në gjeneratorin e tonit. Nëse nuk zbulohet asnjë ton ose vetëm "gjysma" e një toni dridhës, përdorni 200FP në cilësimin "Normal" të pafiltrar ose zëvendësoni baterinë në gjeneratorin e tonit.
Pasi të aktivizohet, kontrolli i volumit mund të rregullohet për t'iu përshtatur mjedisit. Zëri i daljes së tonit të sondës mund të rritet për të kapërcyer zhurmën (d.m.th., trafikun e automjeteve, aeroplanët ose makineritë) ose të zvogëlohet për të reduktuar ndërhyrjet ose kur punoni në zona të ndjeshme ndaj zhurmës.
200FP është i pajisur me porta të futura për lidhjen e një grupi fundor të linjës. Bashkangjitja e grupit fundor aktivizon automatikisht sondën kur zgjidhet modaliteti Talk (bisedë) në grup.
Për të aktivizuar 200FP pa e shtypur butonin kryesor të kontrollit, heshtni altoparlantin dhe përdorni vetëm LED-in, bashkangjitni një lidhës midis dy skedave të futura. Kjo simulon lidhjen e një grupi fundor.
Prekni majën e 200FP në izolimin e secilit përçues të mundshëm të synuar.
Pritja e tonit do të jetë më e zhurmshme në telin objekt. (Pritja e tonit mund të përmirësohet duke i ndarë telat nga grupi.)

Specifikimet

Elektrike
Fitimi Nominal: 35 dB
Impedanca Nominale e Hyrjes: 100 MΩ
Rezistenca e Majës së Sondës (minimumi): 300 Ω
Bateria: Një alkaline 9V
Jeta Nominale e Baterisë: 50 orë
Mbrojtja nga Mbitensioni: Cat I, 150V në Gnd

Fizike
Gjatësia: 250 mm (9.85")
Gjerësia: 32 mm (1.27")
Thellësia: 35 mm (1.38")
Pesha: 142 g (5 oz)

Kushtet e Funksionimit/Ruajtjes
Temperatura: 0°C deri në 50°C (32°F deri në 122°F)

Mirëmbajtja

Përpara se të hapni kutinë, hiqni telat provë nga qarku dhe fikeni njësinë OFF (fikur).
Mosrespektimi i këtij paralajmërimi mund të rezultojë në lëndim të rëndë ose vdekje.

Zëvendësimi i Baterisë

Fikeni njësinë OFF (fikur).
Hiqni vidën, pastaj derën e baterisë.
Zëvendësoni baterinë (vëzhgoni polaritetin).
Zëvendësoni pjesën e pasme dhe vidhat. Mos e shtrëngoni shumë vidën.

Zëvendësimi i Majës

Fikeni njësinë OFF (fikur).
Hiqni vidën e prerë dhe hiqni kapakun e majës.
Zëvendësoni majën.
Zëvendësoni kapakun e majës dhe vidën. Mos e shtrëngoni shumë vidën.

Pastrimi

Fshijeni periodikisht me një leckë të lagur dhe detergjent të butë; mos përdorni gërryes ose tretës.

Garanci e Kufizuar Njëvjeçare

Greenlee Textron Inc. i garanton blerësit origjinal të këtyre mallrave për përdorim se këto produkte do të jenë pa defekte në mjeshtëri dhe material për një vit, duke përjashtuar konsumimin dhe abuzimin normal.
Për të gjitha riparimet e Instrumenteve të Provës, ju duhet të kërkoni fillimisht një Numër Autorizimi Kthimi duke kontaktuar departamentin tonë të Shërbimit të Klientit në:
pa pagesë në SHBA dhe Kanada 800 642-2155
Telefon +1 760 598-8900
Faks +1 760 598-5634.

Greenlee / A Textron Company
4455 Boeing Drive • Rockford, IL 61109-2988 • USA
815-397-7070
Greenlee Textron Inc. është një degë e Textron Inc.
www.greenlee.com
